Vis connecteurs Inox A4, SSH10.0X40 - Réf. 77282
-
Référence77282
-
Fabricationfrançaise
-
MarqueSIMPSON Strong-Tie
-
Longueur du filet32mm
-
Embouts compatiblesT-40 / SW-15
-
Diamètre de la tête15mm
-
hauteur de la tête6mm
-
Diamètre sous tête10.2mm
-
Diamètre intérieur filet6.2mm
Vis connecteurs Inox A4
Les vis SSH A4 sont destinées à la fixation de connecteurs inox sur des élements bois dans des atmosphère de corrosivité sévère en extérieur.
Caractéristiques
Matière
- Acier inoxydable A4 1.4404
Avantages
- Tête hexagonale : parfait maintien de la plaque acier sur bois grâce à sa tête large
- Double cône sous tête : aide au centrage de la vis dans le perçage
- Alésoir : frottement réduit• Filet asymétrique : couple de rotation réduit lors du vissage et forte résistance à l’arrachement
- Pointe anti-fendage type 17 : meilleure amorce du vissage
- Mise en oeuvre simple et rapide, adaptée à toutes visseuses
Application
Domaines d’utilisation
- Assemblages acier inoxydable sur bois
- Fixation de connecteur en acier inoxydable type sabot SAEX ou équerre E5IX, ABR100S
Dimensions
Références | Code article | Diamètre [mm] | Longueur [l] [mm] | Diamètre de tête [dh] [mm] | Longueur de filetage [lg] [mm] | Embout | Qté par boîte |
---|---|---|---|---|---|---|---|
SSH10.0X40A4 | 77282 | 10 | 40 | 15 | 32 | T-40 / SW-15 | 20 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Vis connecteurs acier sur bois
La vis bois SSH est une vis de diamètre et longueur idéale pour la fixation de connecteurs sur éléments en bois, en intérieur ou extérieur. Elle s’installe dans les perçages habituellement prévus pour les ancrages, et réduit avantageusement le temps de mise en oeuvre sur chantier, en comparaison des solutions classiques de clouage.
Caractéristiques
Avantages
- Tête hexagonale et empreinte étoile : flexibilité pour le montage,
- Marquage de la tête incluant la longueur en mm facilitant le contrôle,
- Partie plate large sous tête : parfait maintien de la plaque acier,
- Cône et cylindre sous tête : aide au centrage de la vis dans le perçage,
- Alésoir : frottement réduit dans le bois,
- Filet asymétrique : couple de rotation réduit lors du vissage et forte résistance à l’arrachement,
- Pointe anti-fendage type 17 : meilleure amorce du vissage,
- Mise en œuvre simple et rapide, adaptée à tous types de visseuses,
- Résistance au feu 30 minutes suivant l’Eurocode 5 sur bois avec nos sabots 4 mm certifiés R30,
- Idéal pour les connecteurs standards et les pièces mécano-soudées.
Applications
Support
- Bois
Domaines d’utilisation
- Assemblages acier sur bois,
- Assemblages bois sur bois massif, bois lamellé-collé, CLT, panneaux à base de bois,
- Fixation de connecteurs, équerres, sabots...
- Levage et transport d’éléments bois (murs ossature bois, murs CLT, planchers CLT, poutres...)...
Données techniques
Dimensions

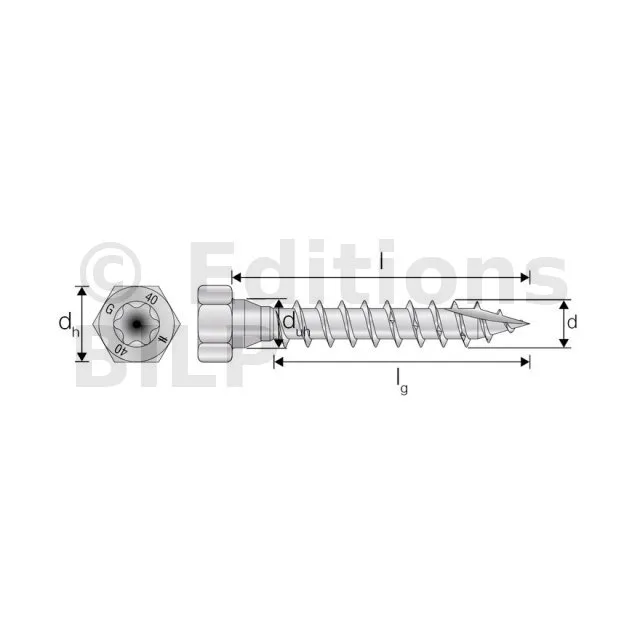

Références | Code article | Dimensions [mm] | |||||||
---|---|---|---|---|---|---|---|---|---|
d | l | dh | ht | duh | d1 | lg | Embout | ||
SSH6.0X40 | 75128 | 6 | 40 | 10 | 4.75 | 6.1 | 3.7 | 24 | T-30 |
SSH6.0X50 | 75129 | 6 | 50 | 10 | 4.75 | 6.1 | 3.7 | 33 | T-30 |
SSH6.0X60 | 75130 | 6 | 60 | 10 | 4.75 | 6.1 | 3.7 | 42 | T-30 |
SSH6.0X75 | 75131 | 6 | 75 | 10 | 4.75 | 6.1 | 3.7 | 42 | T-30 |
SSH6.0X90 | 75132 | 6 | 90 | 10 | 4.75 | 6.1 | 3.7 | 42 | T-30 |
SSH6.0X120 | 75133 | 6 | 120 | 10 | 4.75 | 6.1 | 3.7 | 75 | T-30 |
SSH8.0X40 | 75134 | 8 | 40 | 13 | 5.75 | 8.2 | 5.1 | 32 | T-40 |
SSH8.0X50 | 75135 | 8 | 50 | 13 | 5.75 | 8.2 | 5.1 | 42 | T-40 |
SSH8.0X60 | 75136 | 8 | 60 | 13 | 5.75 | 8.2 | 5.1 | 42 | T-40 |
SSH8.0X80 | 75137 | 8 | 80 | 13 | 5.75 | 8.2 | 5.1 | 42 | T-40 |
SSH8.0X90 | 75138 | 8 | 90 | 13 | 5.75 | 8.2 | 5.1 | 42 | T-40 |
SSH8.0X100 | 75139 | 8 | 100 | 13 | 5.75 | 8.2 | 5.1 | 55 | T-40 |
SSH8.0X120 | 75140 | 8 | 120 | 13 | 5.75 | 8.2 | 5.1 | 85 | T-40 |
SSH8.0X140 | 75141 | 8 | 140 | 13 | 5.75 | 8.2 | 5.1 | 85 | T-40 |
SSH8.0X160 | 75142 | 8 | 160 | 13 | 5.75 | 8.2 | 5.1 | 110 | T-40 |
SSH8.0X180 | 75143 | 8 | 180 | 13 | 5.75 | 8.2 | 5.1 | 110 | T-40 |
SSH8.0X200 | 75144 | 8 | 200 | 13 | 5.75 | 8.2 | 5.1 | 110 | T-40 |
SSH8.0X300 | 75148 | 8 | 300 | 13 | 5.75 | 8.2 | 5.1 | 110 | T-40 |
SSH10.0X40 | 75149 | 10 | 40 | 15 | 6 | 10.2 | 6.2 | 32 | T-40 |
SSH10.0X50 | 75150 | 10 | 50 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
SSH10.0X60 | 75151 | 10 | 60 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
SSH10.0X80 | 75152 | 10 | 80 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
SSH10.0X90 | 75153 | 10 | 90 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
SSH10.0X100 | 75154 | 10 | 100 | 15 | 6 | 10.2 | 6.2 | 55 | T-40 |
SSH10.0X120 | 75155 | 10 | 120 | 15 | 6 | 10.2 | 6.2 | 85 | T-40 |
SSH10.0X140 | 75156 | 10 | 140 | 15 | 6 | 10.2 | 6.2 | 85 | T-40 |
SSH10.0X160 | 75157 | 10 | 160 | 15 | 6 | 10.2 | 6.2 | 110 | T-40 |
SSH10.0X180 | 75169 | 12 | 180 | 17 | 6.25 | 12.2 | 6.7 | 110 | T-40 |
SSH12.0X200 | 75170 | 12 | 200 | 17 | 6.25 | 12.2 | 6.7 | 110 | T-40 |
SSH12.0X60 | 75162 | 12 | 60 | 17 | 6.25 | 12.2 | 6.7 | 48 | T-40 |
SSH12.0X80 | 75163 | 12 | 80 | 17 | 6.25 | 12.2 | 6.7 | 48 | T-40 |
SSH12.0X90 | 75164 | 12 | 90 | 17 | 6.25 | 12.2 | 6.7 | 48 | T-40 |
SSH12.0X100 | 75165 | 12 | 100 | 17 | 6.25 | 12.2 | 6.7 | 55 | T-40 |
SSH12.0X120 | 75166 | 12 | 120 | 17 | 6.25 | 12.2 | 6.7 | 85 | T-40 |
SSH12.0X140 | 75167 | 12 | 140 | 17 | 6.25 | 12.2 | 6.7 | 85 | T-40 |
SSH12.0X160 | 75168 | 12 | 160 | 17 | 6.25 | 12.2 | 6.7 | 110 | T-40 |
SSH12.0X180 | 75169 | 12 | 180 | 17 | 6.25 | 12.2 | 6.7 | 110 | T-40 |
SSH12.0X200 | 75170 | 12 | 200 | 17 | 6.25 | 12.2 | 6.7 | 110 | T-40 |
Connecteurs compatibles
Liste non exhaustive, les performances de ces connecteurs avec la vis SSH sont déclarées dans les fiches techniques correspondantes.
SAE(1) = SAE200 et SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 et SAE500
Propriétés Caractéristiques
Références | Propriétés Caractéristiques | ||||
---|---|---|---|---|---|
Moment d’écoulement plastique caractéristique - My,k [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] | Résistance caractéristique en traction - ftens,k [kN] | Ratio de torsion | |
SSH6.0X40 | 10.4 | 13.3 | 17.9 | 13.1 | 1.5 |
SSH8.0X40 | 25.3 | 13.9 | 19.5 | 24.1 | 1.5 |
SSH10.0X40 | 38.7 | 12.1 | 19.3 | 32.8 | 1.5 |
SSH12.0X60 | 52.3 | 12.2 | 18.8 | 40.4 | 1.5 |
Les valeurs des vis SSH8.0X40 et SSH10.0X40 sont directement consultables sur les fiches des connecteurs compatibles avec ces vis (cf tableau ci-dessus).
Levage de panneaux - Résistance des vis perpendiculaires au bois - 2 vis SSH
Références | Code article | Résistance verticale - Vis perpendiculaires au bois - 2 vis SSH | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Angle 45° | Angle 60° | Angle 75° | Angle 90° | |||||||||||||
Rk [kN] | Rd (1) [kN] | Qadm (2) [kg] | Rk [kN] | Rd (1) [kN] | Qadm (2) [kg] | Rk [kN] | Rd (1) [kN] | Qadm (2) [kg] | Rk [kN] | Rd (1) [kN] | Qadm (2) [kg] | |||||
SSH12.0X100 | 75165 | 11.4 | 7.9 | 390 | 13.9 | 9.6 | 474 | 15.5 | 10.7 | 528 | 16 | 11.1 | 548 | |||
SSH12.0X120 | 75166 | 15.5 | 10.7 | 528 | 20.1 | 13.9 | 686 | 23.4 | 16.2 | 800 | 24.6 | 17 | 840 | |||
SSH12.0X160 | 75168 | 18 | 12.5 | 617 | 24.4 | 16.9 | 835 | 29.8 | 20.6 | 1017 | 32 | 22.2 | 1096 |
Les vis 12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.
Ce tableau présente la reprise de charge verticale pour 2 vis SSH installées perpendiculairement à la fibre du bois et sollicitées avec un angle β.
- (1) : La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
- (2) : La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité pour le levage et le transport de 1,5 et un coefficient de 1,35.
Levage de panneaux - Résistance des vis inclinées - 2 vis SSH
Références | Code article | Résistance verticale - Vis inclinées - 2 vis SSH | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Angle 45° | Angle 60° | Angle 90° | ||||||||||||||
Rk [kN] | Rd (1) [kN] | Qadm (2) [kg] | Rk [kN] | Rd (1) [kN] | Qadm (2) [kg] | Rk [kN] | Rd (1) [kN] | Qadm (2) [kg] | ||||||||
SSH12.0X120 | 75166 | 15.8 | 10.9 | 538 | - | - | - | 24.6 | 17 | 840 | ||||||
SSH12.0X160 | 75168 | 20.5 | 14.2 | 701 | 26.3 | 18.2 | 899 | 32 | 22.2 | 1096 |
12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.
Ce tableau présente la reprise de charge verticale pour 2 vis SSH inclinées selon le même angle β que la sangle de levage et sollicitées dans leur axe.
(1) La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
(2) La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité de 1,35.
Cette valeur admissible est à comparer à la charge à lever non pondérée.
Les valeurs de ce tableau ont été vérifiées par test avec la présence d’un organisme certifié. Pour toute demande complémentaire, merci de contacter le service technique.
Levage de panneaux - Résistance des vis perpendiculaires au bois avec fraisage - 2 vis SSH
Références | Code article | Résistance verticale - Vis perpendiculaires au bois avec fraisage - 2 vis SSH | ||
---|---|---|---|---|
Angle de 45° à 90° | ||||
Rk [kN] | Rd (1) [kN] | Qadm (2) [kg] | ||
SSH12.0X100 | 75165 | 16 | 11.1 | 548 |
SSH12.0X120 | 75166 | 24.6 | 17 | 840 |
SSH12.0X160 | 75168 | 32 | 22.2 | 1096 |
Les vis 12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.
Ce tableau présente la reprise de charge verticale pour 2 vis SSH installées avec un fraisage, perpendiculairement à la fibre du bois, et sollicitées avec un angle β.
Le diamètre et la profondeur du fraisage sont indiqués dans les données techniques des fournisseurs de crochets.
(1) La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
(2) La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité de 1,35.
Pour plus de détails sur les données d’installation, consulter l’onglet "Mise en Œuvre".
Espacements et distances minimales - vis chargées axialement
Références | Distances minimum pour les vis chargées axialement [mm] | |||
---|---|---|---|---|
a1 | a2 | a3.c | a4.c | |
SSH6.0 | 42 | 30 | 60 | 24 |
SSH8.0 | 56 | 40 | 80 | 32 |
SSH10.0 | 70 | 50 | 100 | 40 |
SSH12.0 | 84 | 60 | 120 | 48 |
Montage
Levage et transport d’éléments bois
Les vis SSH Ø12 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois (ossatures bois, murs CLT, planchers CLT, poutres...).
Les vis SSH s’installent par paire, selon 3 configurations :
- Vis SSH installée perpendiculairement à la fibre du bois et sollicitée avec un angle,
- Vis SSH inclinée selon le même angle que la sangle de levage et sollicitée dans son axe,
- Vis SSH installée avec un fraisage, perpendiculairement à la fibre du bois, et sollicitée avec un angle.
Le diamètre et la profondeur recommandés pour le fraisage sont indiqués dans les données techniques des fournisseurs de crochets.
- (1) Corde ; (2) Ligne de craie
- a= 0.18 m
En suivant une corde bien droite, tracez une ligne de craie placée parallèlement à 18cm du bord de l’avant toit. La ligne de départ servira de référence pour placer le bord supérieur de la rangée de départ de bardeau pour chaque rangée.
- (1) Bande de démarrage ; (2) Ligne de craie
Les bardeaux d’asphalte utilisent un mastic d’étanchéité qui fixe les bardeaux entre eux une fois qu’ils sont chauffés par le soleil. Ainsi, pour fixer au bord avant du toit les premiers bardeaux, une rangée de démarrage spéciale est installée. Il s’agit d’une rangée de bardeaux de 18 cm installés à l’envers et placés suivant la ligne de craie. Etant donné que tous les bardeaux utilisent la rangée de départ comme référence, il faut s’assurer que cette bande de départ soit bien droite .
- (1) Ligne de craie ; (2) Agrafe
- a= 30 cm ; b= 78 cm ; c= 0.9 cm
L’ajout d’une couche de papier isolant au dessus des panneaux protège la toiture de l’humidité. Pour aligner une première rangée de papier isolant à gauche, tracer une ligne de craie à partir de 78 cm de la gouttière et laisser 0,9cm en plus. Ensuite, en prenant soin d’aligner leurs sommets avec les lignes de craie, placer les papiers isolants permettant une superposition de 5cm de chaque rangée. Lorsque deux bandent se joignent à un joint vertical, un chevauchement de 10 cm au moins est indispensable. Enfin, planter soigneusement les agrafes à un intervalle de 30 cm afin de bien les fixer contre les bandes de rive.
- (1) Larmier
Coupez un onglet de 45° à l’extrémité de la première pièce. Installez-la sur le bord de pignon du toit afin qu’il recouvre les bordures du papier isolant. Placer le larmier du pignon sur le dessus de l’avant toit. Clouez par la suite le larmier sur tout le long de la bordure. Suivez les mêmes instructions pour poser les trois autres bords de pignon.
- a= 80 cm ; b= 10 cm
Tracez une nouvelle ligne de craie à partir de 80 cm de l’avant-toit. Étaler ensuite les papiers de cette deuxième rangée en s’assurant que le bord inférieur embrasse bien cette ligne de craie. Une superposition de 10 cm doit être constatée à l’intersection des deux rangées. Après avoir bien fixé les papiers isolants, continuer à procéder de la même manière jusqu’au sommet (toujours en s’assurant qu’il y ait une superposition de 10 cm entre les rangées).
Espacements et distances minimales - vis chargées en cisaillement
Références | Distances minimum pour les vis chargées en cisaillement [mm] | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Angle entre l’axe de l’effort le fil = 0° | Angle entre l’axe de l’effort le fil = 90° | |||||||||||
a1.0 | a2.0 | a3.t.0 | a3.c.0 | a4.t.0 | a4.c.0 | a1.90 | a2.90 | a3.t.90 | a3.c.90 | a4.t.90 | a4.c.90 | |
SSH6.0 | 30 | 18 | 72 | 42 | 18 | 18 | 24 | 24 | 42 | 42 | 42 | 18 |
SSH8.0 | 40 | 24 | 96 | 56 | 24 | 24 | 32 | 32 | 56 | 56 | 56 | 24 |
SSH10.0 | 50 | 40 | 80 | 40 | 30 | 30 | 40 | 40 | 80 | 70 | 40 | 30 |
SSH12.0 | 60 | 48 | 84 | 48 | 36 | 36 | 48 | 48 | 84 | 84 | 48 | 36 |
a1 et a2 peuvent être multipliées par 0.85 pour un assemblage panneau/bois, et par 0.7 pour un assemblage acier/bois.
Résistances caractéristiques - ACIER / BOIS
Références | Résistances Caractéristiques - Acier / Bois C24 [kN] | ||||
---|---|---|---|---|---|
Arrachement | Cisaillement plaque mince | Cisaillement plaque épaisse | |||
Rax,st,k | Rv,0,st,k | Rv,90,st,k | Rv,0,st,k | Rv,90,st,k | |
SSH6.0X40 | 2.33 | 1.7 | 1.7 | 2.72 | 2.72 |
SSH6.0X50 | 3.35 | 2.15 | 2.15 | 3.34 | 3.34 |
SSH6.0X60 | 4.26 | 2.6 | 2.6 | 3.79 | 3.79 |
SSH6.0X75 | 4.26 | 2.99 | 2.99 | 3.79 | 3.79 |
SSH6.0X90 | 4.26 | 2.99 | 2.99 | 3.79 | 3.79 |
SSH6.0X120 | 7.61 | 3.83 | 3.83 | 4.62 | 4.62 |
SSH8.0X40 | 3.99 | 2.26 | 2.26 | 4.29 | 4.29 |
SSH8.0X50 | 5.24 | 2.87 | 2.87 | 5 | 5 |
SSH8.0X60 | 5.24 | 3.48 | 3.48 | 5.48 | 5.48 |
SSH8.0X80 | 5.24 | 4.69 | 4.69 | 6.18 | 6.18 |
SSH8.0X90 | 5.24 | 4.75 | 4.75 | 6.18 | 6.18 |
SSH8.0X100 | 6.86 | 5.16 | 5.16 | 6.58 | 6.58 |
SSH8.0X120 | 10.61 | 6.09 | 6.09 | 7.52 | 7.52 |
SSH8.0X140 | 10.61 | 6.09 | 6.09 | 7.52 | 7.52 |
SSH8.0X160 | 13.73 | 6.87 | 6.87 | 8.3 | 8.3 |
SSH8.0X180 | 13.73 | 6.87 | 6.87 | 8.3 | 8.3 |
SSH8.0X200 | 13.73 | 6.87 | 6.87 | 8.3 | 8.3 |
SSH8.0X300 | 13.73 | 6.87 | 6.87 | 8.3 | 8.3 |
SSH10.0X40 | 3.99 | 2.26 | 2.26 | 4.29 | 4.29 |
SSH10.0X50 | 5.54 | 3.4 | 2.34 | 6.19 | 5.13 |
SSH10.0X60 | 5.54 | 4.13 | 2.84 | 6.68 | 5.41 |
SSH10.0X80 | 5.54 | 6.31 | 4.85 | 8.36 | 6.98 |
SSH10.0X90 | 5.54 | 6.31 | 4.35 | 8.36 | 6.55 |
SSH10.0X100 | 7.26 | 6.74 | 4.85 | 8.78 | 7.41 |
SSH10.0X120 | 11.22 | 7.73 | 5.86 | 9.77 | 8.59 |
SSH10.0X140 | 11.22 | 7.73 | 6.86 | 9.77 | 8.59 |
SSH10.0X160 | 14.52 | 8.56 | 7.72 | 10.6 | 9.41 |
SSH10.0X180 | 14.52 | 8.56 | 7.72 | 10.6 | 9.41 |
SSH12.0X60 | 6.97 | 4.41 | 3.02 | 7.72 | 6.33 |
SSH12.0X80 | 6.97 | 5.98 | 4.1 | 8.9 | 7.03 |
SSH12.0X90 | 6.97 | 6.76 | 4.63 | 9.57 | 7.44 |
SSH12.0X100 | 7.99 | 7.55 | 5.17 | 10.34 | 8.14 |
SSH12.0X120 | 12.34 | 8.98 | 6.24 | 11.43 | 9.99 |
SSH12.0X140 | 12.34 | 8.98 | 7.31 | 11.43 | 9.99 |
SSH12.0X160 | 15.97 | 9.89 | 8.39 | 12.33 | 10.89 |
SSH12.0X180 | 15.97 | 9.89 | 8.87 | 12.33 | 10.89 |
SSH12.0X200 | 15.97 | 9.89 | 8.87 | 12.33 | 10.89 |
Les résistances au cisaillement sont données pour un acier épais (tst = d) et mince (tst =0.5 x d) pour les configurations suivantes :
- Axe de l’effort à 0° du fil des/du bois Rv, 0°, k
- Axe de l’effort à 90° du fil des/du bois Rv, 90°, k
Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
Les résistances pour les épaisseurs d’acier intermédiaires peuvent être obtenues par interpolation entre les valeurs pour plaque acier mince et épaisse.
L’hypothèse de pré perçage pour le calcul des charges et des distances minimum est validée.
