Boulons de charpente et écrous à tête hexagonale

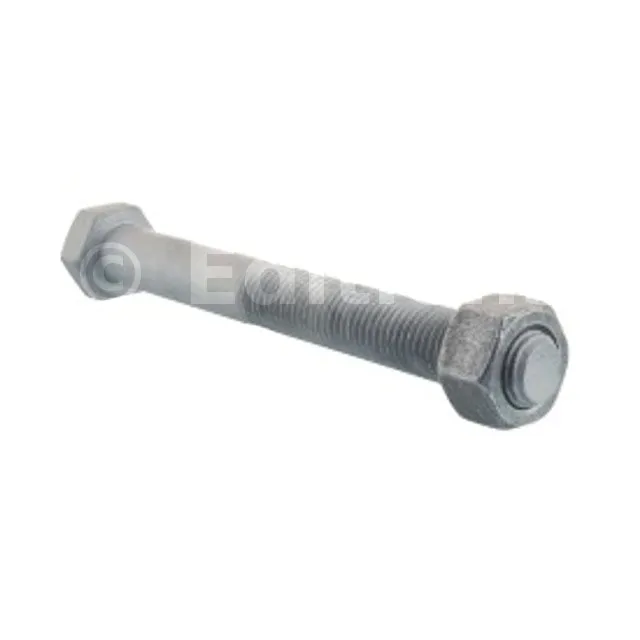

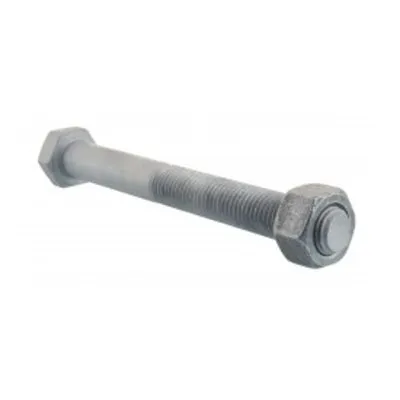

Boulon tête hexagonale

Les boulons de charpente à tête hexagonale sont utilisés dans les assemblages boulonnés. La résistance de ces derniers peut-être calculée suivant l‘Eurocode 5 voire augmentée par l‘utilisation d‘assembleurs mécaniques de type Bulldog ou anneaux.

Caractéristiques

Déclarations de performance : FR-DoP-h10/0003
Matière

  • Acier galvanisé à chaud de classe 6.8
  • Boulons conformes à la norme NF EN ISO 4014:2011,
  • Ecrous conformes à la norme NF EN ISO 4032:2012.

Avantages :

  • Le revêtement en galvanisation à chaud permet une utilisation des boulons en classe de service 3 au sens de l’Eurocode 5,
  • Résistance matière : (classe 6.8)
    Limite ultime σr = 600 MPa
    Limite d‘élasticité σe = 480 Mpa,
  • Résistance matière : (classe 5.6)
    Limite ultime σr = 500 MPa
    Limite d‘élasticité σe = 300 Mpa.

Applications :

Support

  • Porteur : bois massif, bois composite, lamellé collé, acier.
  • Porté : bois massif, bois composite, lamellé collé, acier.

Domaines d’utilisation

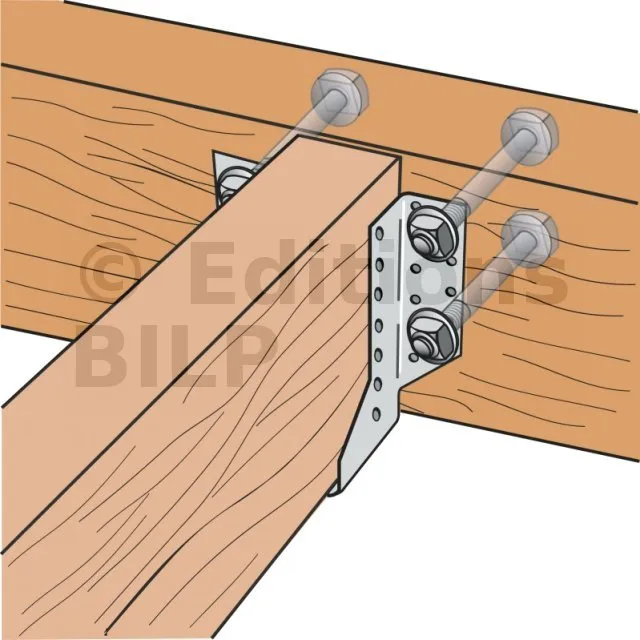

  • Sabots de charpente,
  • Équerres mixtes renforcées,

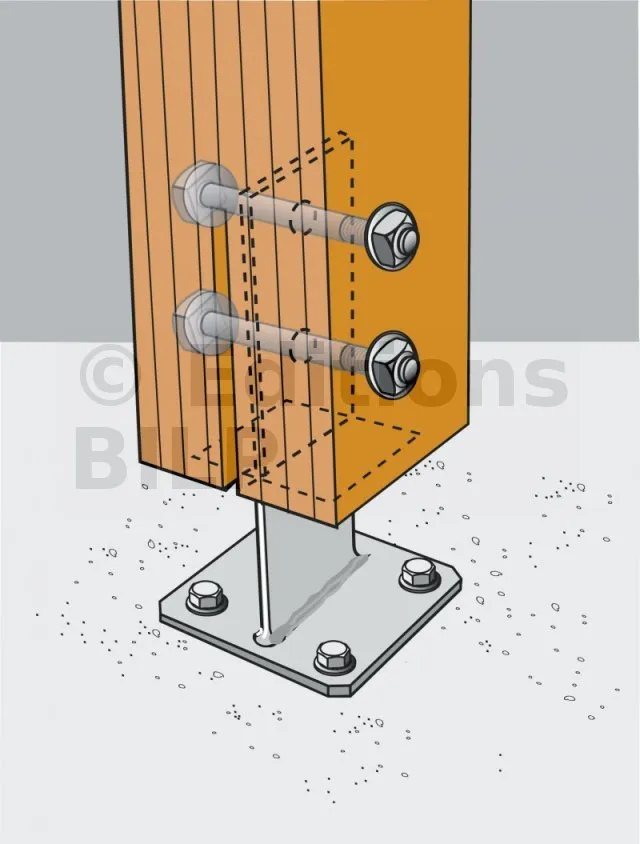

  • Pieds de poteaux.

Données techniques

Dimensions

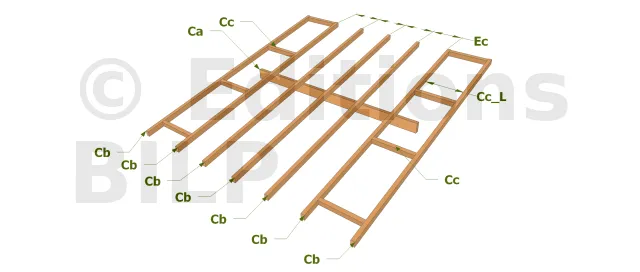

Constituants de la charpente de toiture

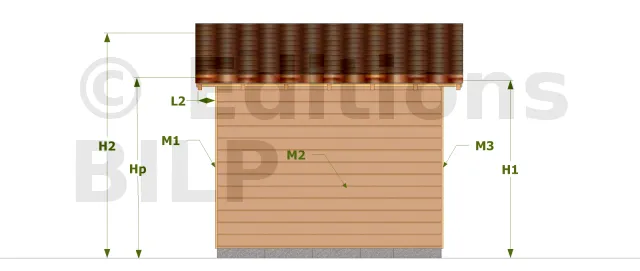

Vue de FACE
Dimensions fixations [mm]
Références d l lg SW
BSH12/180 12 180 100 18
BSH12/200 12 200 100 18
BSH12/240 12 240 100 18
BSH18/180 16 180 100 24
BSH16/200 16 200 100 24
BSH16/240 16 240 100 24
BSH16/300 16 300 100 24
BSH18/180 18 180 100 27
BSH18/200 18 200 100 27
BSH18/240 18 240 100 27
BSH18/300 300 100 27
BSH18/325 18 325 100 27
BSH18/350 18 350 100 27
BSH18/375 18 375 100 27
BSH18/450 18 450 100 27
BSH20/180 20 180 100 30
BSH20/240 20 240 100 30
BSH20/300 20 300 100 30

Propriétés caractéristiques


Propriétés caractéristiques
Références Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm]
BSH12/180 95.9
BSH12/200 95.9
BSH12/240 95.9
BSH16/180 202.7
BSH16/200 202.7
BSH16/240 202.7
BSH16/300 202.7
BSH18/180 275.3
BSH18/200 275.3
BSH18/240 275.3
BSH18/300 275.3
BSH18/325 275.3
BSH18/350 275.3
BSH18/375 275.3
BSH18/450 275.3
BSH20/180 362.1
BSH20/240 362.1
BSH20/300 362.1
