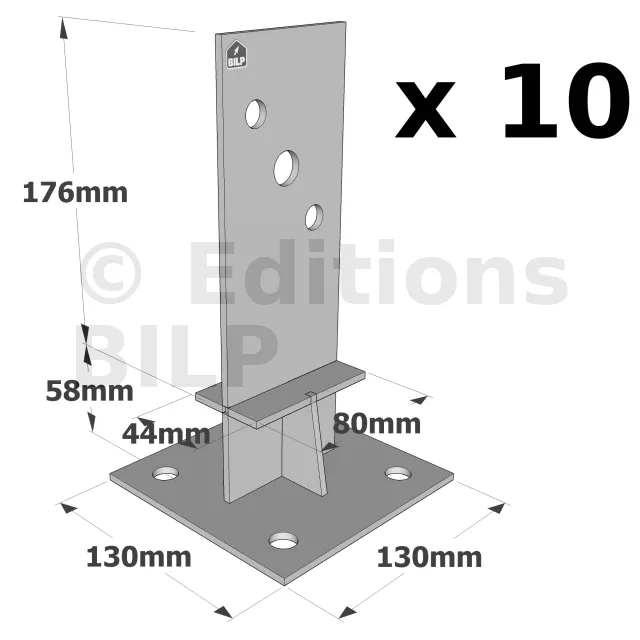

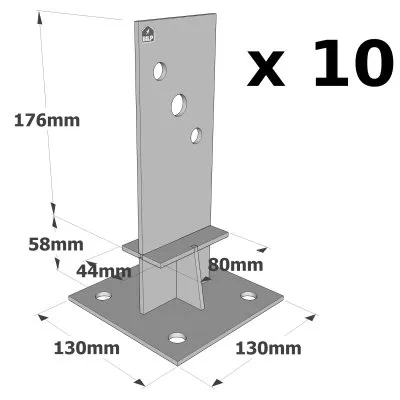

Pieds de poteau en âme avec platine - Réf. PPSDT230_10 Largeur (A)  : 44mm Finition : GC (galvanisée à chaud suivant NF EN ISO 1461) Hauteur (C) : 176mm Conditionnement : 10 pièces

Pieds de poteau en âme avec platine - Réf. PPSDT230_10

bientôt DISPO
Expédition estimée dans 8 jours.
23€33
  HT  / pied
soit 233.33€ pour 10 pieds de poteau
(280.00 € TTC)
    • 44mm
    • GC (galvanisée à chaud suivant NF EN ISO 1461)
    • 176mm
    • 10 pièces
  • Autres choix

  • Référence
    PPSDT230_10
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    4mm
  • Matériau
    Acier S253JR suivant NF EN 10025
  • Largeur (B)
    80mm
  • Largeur (D)
    130mm
  • Largeur (E)
    130mm
  • Perçages platine haute
    2Ø13 - 1Ø17
  • Perçages platine basse
    4Ø14
  • Connexion bois sur support rigide
    Sur poteau : 2 STD12 ; sur béton : 4Ø12 (goujons WA M12 ; tige filetée M12) ; sur acier : boulons
  • Charge maximale admissible en compression
    2.80 tonnes
  • Hauteur (F)
    58mm

Pieds de poteau en âme avec platine - PPSDT

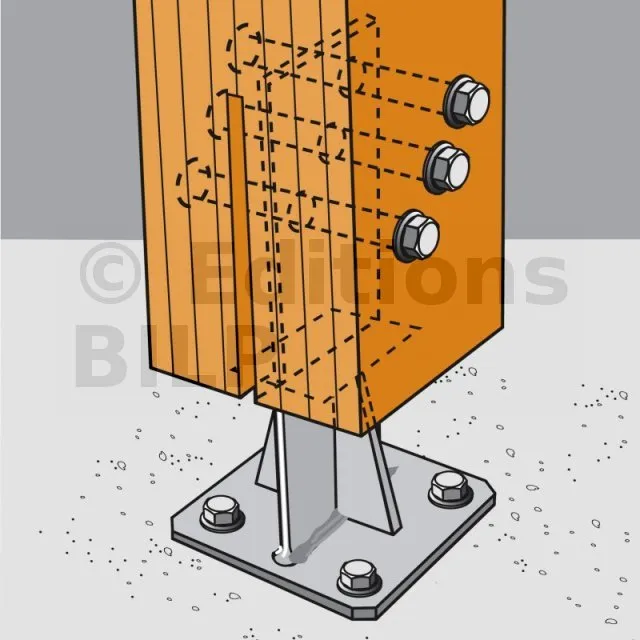

Les pieds de poteau en âme avec platine type PPSDT permettent la réalisation d‘assemblages discrets et fiables. Leur conception en âme assure des charges au soulèvement.

Caractéristiques :

Déclarations de performance : FR-DoP-e07/0285
Agréments techniques : ETA-07/0285

Matière :

  • Acier S253JR suivant NF EN 10025.
  • Finition galvanisation à chaud suivant NF EN ISO 1461.

Avantages :

  • Conçu spécialement pour reprendre des efforts de soulèvement,
  • Grande résistance à la corrosion.

Applications

Support :

  • Porteur : bois, béton, acier
  • Porté : bois massif, bois composite, lamellé-collé (poteau 200 x 200 maxi)

Domaines d’utilisation :

  • Auvent,
  • Pergola,
  • Veranda,
  • Terrasse,
  • Console.

Données techniques

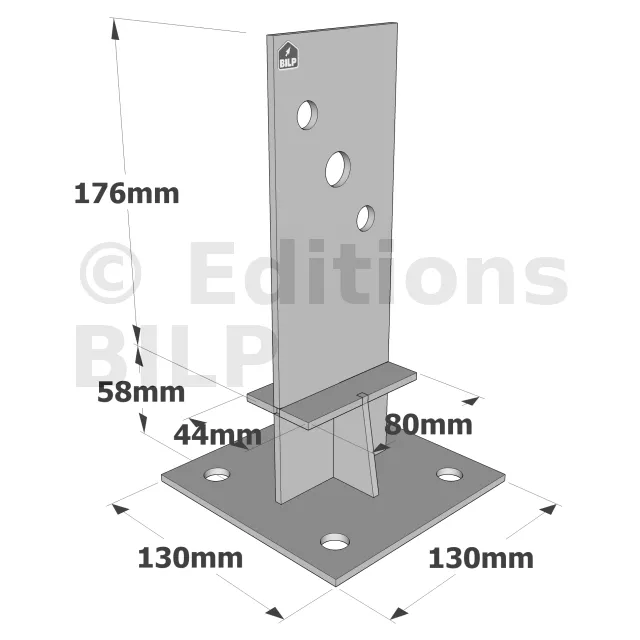

Dimensions

Grange traditionnelle
RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B C D E F H t Ø13 Ø17 Ø14
PPSDT160 34 60 104 100 100 56 60 4 1 - 4
PPSDT230 44 80 176 13 130 58 80 4 2 1 4

Valeurs caractéristiques

Grange traditionnelle
RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k R2.k R3.k R4.k
Quantité Type Quantité Type
PPSDT160 1 STD12 4 Ø12* 40,5/kmod^0,5 8.4 5.5 7,0/kmod^0,5
PPSDT230 2 STD12 4 Ø12* 53,5/kmod^0,5 23 min(15 ;13,7/kmod) 9,3/kmod^0,5

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées

RéférencesValeurs caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1.k* R2.k R3.k* R4.k*
Quantité Type Quantité Type
PPSDT160 1 STD12 4 Ø12** 45.3 8.4 5.5 7.9
PPSDT230 2 STD12 4 Ø12** 59.8 23 15 10.5

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
