Équerres renforcées CLASSIQUES asymétriques pour le BOIS (...)

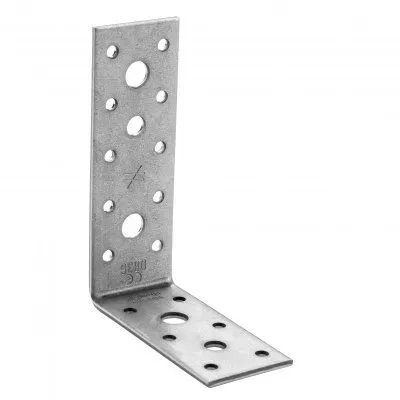

Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. AG40312-R

bientôt DISPO
Expédition estimée dans 10 jours.
108€42
  HT  / équerre
(130.10 € TTC)
    • 40mm
    • 3mm
    • 91mm
    • 119mm
    • 1 pièce
  • Autres choix

  • Référence
    AG40312-R
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF 10346
  • Perçages Aile B
    Vis ou pointes : 10 Ø5 ; Boulons : 1 Ø 8,5 - 2 Ø 11
  • Perçages Aile C
    Vis ou pointes : 6 Ø 5 ; Oblong : 1 Ø 8,5 - 1 Ø 11

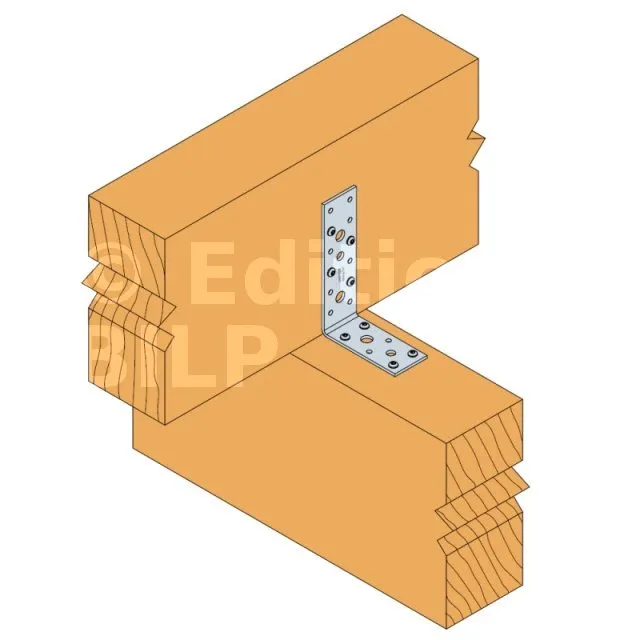

  • Fixation bois/bois - type poutre/poutre
    Aile B : 4 ; Aile C : 4 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres

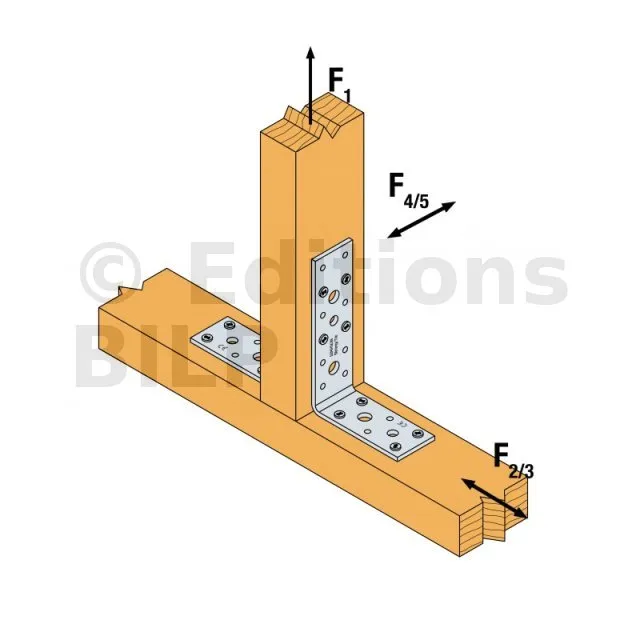

  • Fixation bois/bois - type poteau/poutre
    Aile B : 4 ; Aile C : 4 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
  • Code EAN
    5701953353124

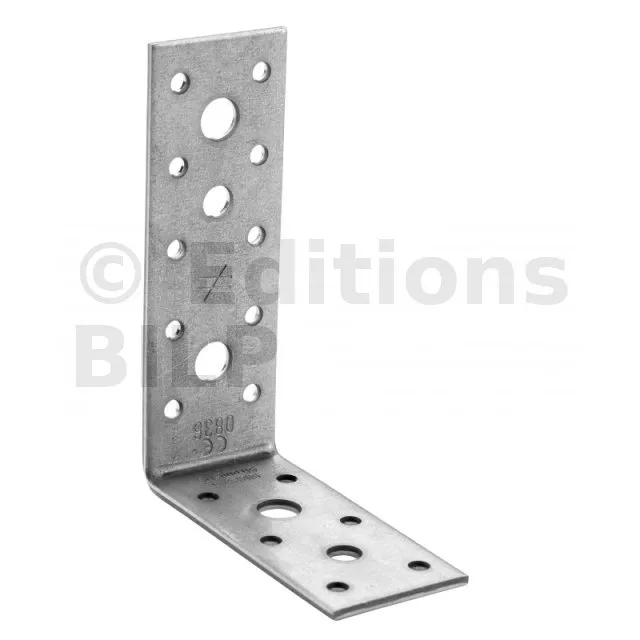

Equerre structurelle AG

L’équerre AG répond à des applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques

Déclarations de performance : FR-DoP-e06/0106 ;
Agréments techniques : ETA-06/0106 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346

Avantages

  • Grande rigidité,
  • Polyvalence d’applications...

Applications

Support

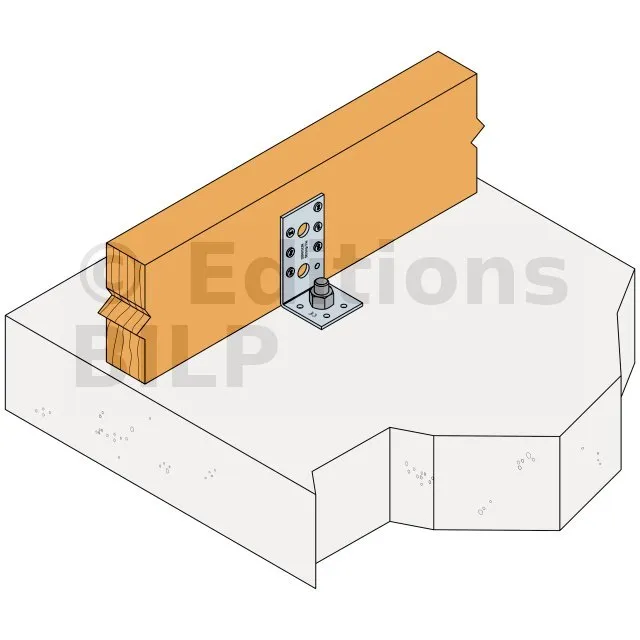

  • Porteur : bois massif, lamellé collé, béton, acier...
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...

Domaines d’utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres...

Données techniques

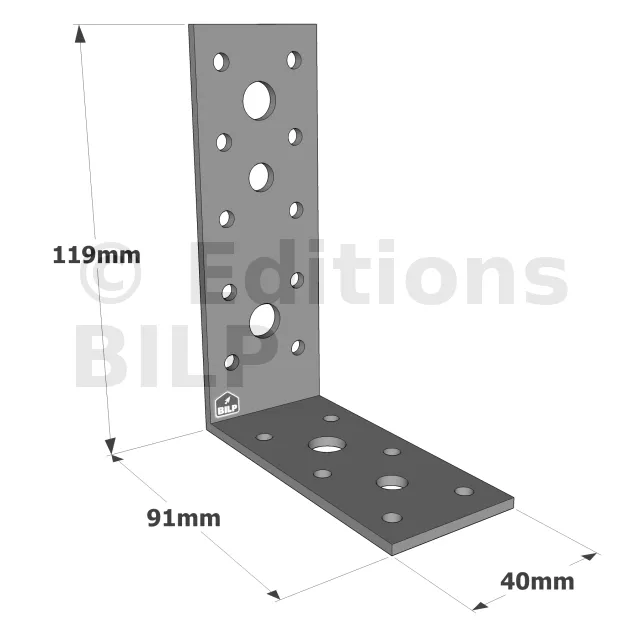

Dimensions

Plot béton de grande dimension

coffré avec du tube PVC de gros diamètre.
Tarière motorisée

Ce modèle "une personne" se déplace facilement.

RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø8,5 Ø11 Ø5 Ø8,5 Ø11
AG40312 119 91 40 3 10 1 2 6 1 1

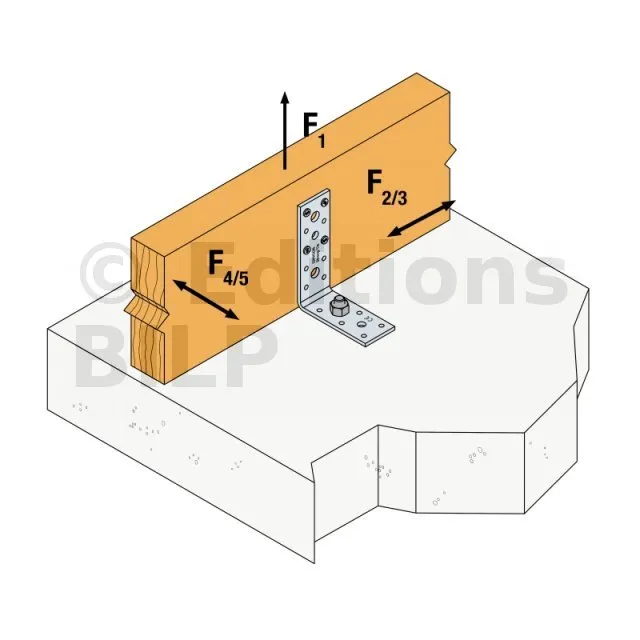

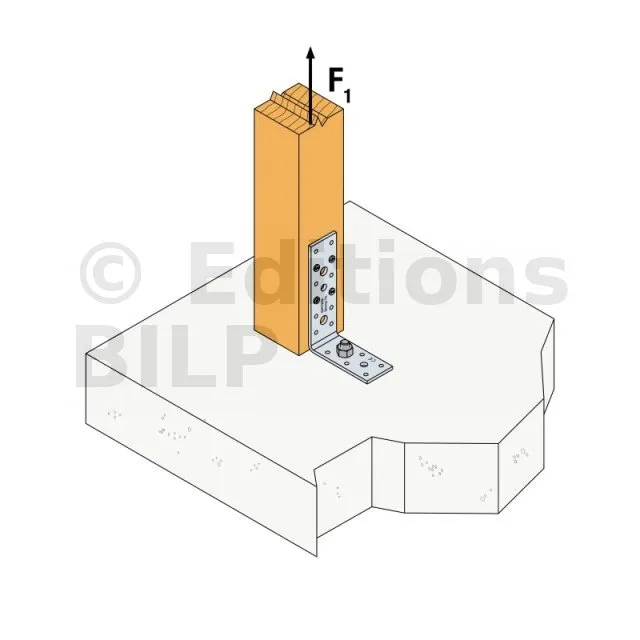

Valeurs Caractéristiques - Bois sur bois

Plot béton de grande dimension

coffré avec du tube PVC de gros diamètre.
Tarière motorisée

Ce modèle "une personne" se déplace facilement.

RéférencesFixationsValeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5,k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
AG40312 4 4 2.5 4.3 3 4.3 1.1 1.6

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
