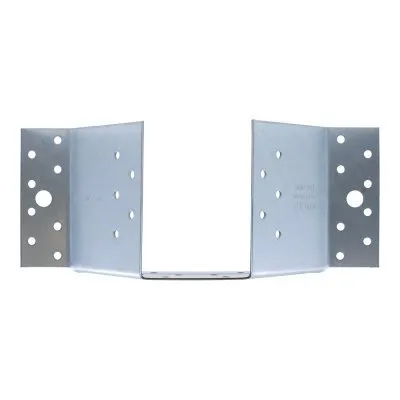

Etrier à angle 45° (droit et gauche)
Les étriers ET à 45° regroupent en un même produit un assemblage à 45° à droite et à gauche. Ils sont principalement utilisés dans les charpentes industrialisées.
Caractéristiques
Déclarations de performance : FR-DoP-e07/0234 ;
Agréments techniques : ETA-07/0234 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Epaisseur : 1,5 mm.
Données techniques
Dimensions
| Références | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | Hauteur | A | B | C | D | F | t | Ø5 | Ø11 | Ø5 | ||
| Min. | Max. | |||||||||||
| ET248 | 38 | 97 | 145 | 59 | 92 | 65 | 189 | 46 | 1.5 | 14 | 2 | 6 |
| ET260 | 47 | 97 | 145 | 67 | 95 | 55 | 177 | 35 | 1.5 | 16 | 2 | 10 |
| ET301 | 2x38 | 97 | 145 | 108 | 95 | 55 | 218 | 35 | 1.5 | 16 | 2 | 16 |
Valeurs caractéristiques - Solive sur poutre
A l’aide d’une truelle, couvrir la surface du mur de la zone d’installation avec une couche de mortier d’une épaisseur d’environ 1-3 cm. Pour cela, préparer un mélange de deux sables avec un mortier de type N et assez d’eau jusqu’à ce que le mélange soit bien consistant. Après avoir appliqué le mélange avec la truelle sur le mur et 30 minutes de séchage, lissez et aplanissez la surface à l’aide d’une taloche.
| Références | Fixations | Valeurs caractéristiques - Bois C24 [kN] | ||
|---|---|---|---|---|
| Porteur | Porté | R1.k | R2.k | |
| Qté | Qté | CNA4,0x35 | CNA4,0x35 | |
| ET248 | 14 | 6 | 8.7 | 2 |
| ET260 | 16 | 10 | 10.5 | 5.4 |
| ET301 | 16 | 16 | 11.2 | 6.3 |
Utiliser une équerre à angle ajustable LS30 pour augmenter la stabilité si la hauteur du porté est supérieure à 195mm
Valeurs caractéristiques - Bois sur béton
| Références | Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Porteur | Porté | R1.k | |||
| Qté | Type | Qté | Type | CNA4,0x35 | |
| ET248 | 2 | Ø10 | 14 | CNA** | 8.7 |
| ET260 | 2 | Ø10 | 16 | CNA** | 10.5 |
| ET301 | 2 | Ø10 | 16 | CNA** | 11.2 |
Utiliser une équerre à angle ajustable LS30 pour augmenter la stabilité si la hauteur du porté est supérieure à 195mm.
* Voir la gamme d’ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs décrites dans ce tableau sont données pour une installation en pleine dalle. Pour toute autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (Notre logiciel gratuit Anchor Designer est disponible sur notre site internet).
** Voir les colonnes de reprise de charge pour voir les fixations qui peuvent être utilisées dans l’aile A. Les valeurs dépendent du type de fixations utilisées.
Avantages
- Utilisable en angle à 45° gauche ou droit : La conception symétrique des étriers permet une utilisation interchangeable, s’adaptant facilement aux exigences spécifiques de chaque projet sans nécessiter de modifications supplémentaires.
- Fixation sur bois ou sur béton : Ces étriers sont conçus pour être fixés solidement tant sur des structures en bois que sur des surfaces en béton, offrant ainsi une flexibilité accrue pour divers types de constructions.
Applications
Support
- Porteur : Les étriers à angle 45° peuvent être fixés sur une variété de matériaux porteurs, incluant le bois massif, le bois composite, le lamellé-collé, le béton et même l’acier. Cette diversité de supports porteurs permet une utilisation dans des contextes variés, répondant aux exigences structurelles des projets de construction modernes.
- Porté : En ce qui concerne les matériaux portés, ces étriers sont principalement utilisés avec du bois massif, garantissant une solidité et une durabilité optimales pour les structures supportées.
Domaines d’utilisation
- Fixation de fermettes : Les étriers à angle 45° sont particulièrement adaptés pour la fixation de fermettes, assurant une connexion stable et fiable entre les différents éléments de la charpente.
- Charpentes industrialisées : Dans le cadre de charpentes industrialisées, ces étriers jouent un rôle crucial en offrant une solution de fixation standardisée, facilitant ainsi l’assemblage rapide et sécurisé des structures en bois et en béton.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur porté :
- Pointes annelées CNA Ø4,0 x 35 mm.
Sur porteur :
Bois :
- Pointes annelées CNA Ø4,0 x 35 mm.
Acier :
- Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
Béton :
- Cheville mécanique : WA M10-78/5,
- Ancrage chimique : LMAS M10-120/25 avec résine AT-HP.
Installation
Utiliser toutes les fixations spécifiées pour une mise en œuvre données. Les éléments constitués de deux plis doivent être assemblés entre eux afin qu‘ils agissent comme un seul et même élément.
L’étrier à angle 45° est un accessoire de fixation indispensable pour les constructions en bois et en béton. Il se distingue par sa polyvalence et son efficacité. Disponible en versions droite et gauche, il offre une solution de fixation robuste et adaptable pour une multitude de projets.
