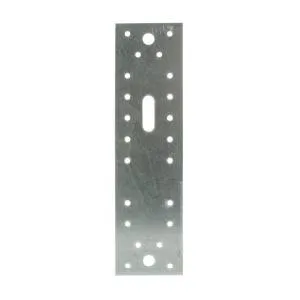

Patte de liaison
Les pattes de liaison PL sont utilisées pour relier des demi-fermes ou des assemblages boulonnés variés.
Caractéristiques
Déclarations de performance : FR-DoP-h10/0005
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Epaisseur : 2,5 mm.
Avantages
- Réglage facilité par le trou oblong.
Applications
Support
- Porteur : bois, acier, ...
- Porté : bois massif, bois lamellé-collé, bois composite, fermes triangulées.
Domaines d’utilisation
- Liaison de demi-fermes.
- Assemblages boulonnés, ...
Données techniques
Dimensions et Valeurs Caractéristiques
- (1) Joint de calfeutrage
Puis mettre un joint de calfeutrage sur le papier goudronné ou le bardage au niveau des endroits où les encadrements de fenêtre seront cloués au revêtement. Cela permettra de réduire les infiltrations possibles. Et appliquer une couche de silicone autour des bords extérieurs pour bien sceller l’ouverture.
- (1) A niveau
Maintenir fermement l’ensemble contre le bâtiment et, à partir de l’intérieur, installez des cales dans le coin inférieur de la fenêtre jusqu’à ce que la fenêtre soit à niveau et à la bonne hauteur.Il est important de toujours vérifier le niveau d’eau.
Utilisez des cales pour mettre à niveau l’ensemble.
Lorsque la fenêtre à installer est à niveau, ajuster les montants latéraux avec des cales jusqu’à ce que le châssis de fenêtre soit parfaitement en équerre. Vous pouvez le vérifier en utilisant soit une équerre de charpente à l’intérieur des jambages ou en vérifiant les diagonales de l’ouverture de la fenêtre pour s’assurer qu’ils soient de même longueur.
| Références | Dimensions [mm] | Perçages | Section minimale [mm²] | Valeurs caractéristiques maximum toléré [kN] | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | Epaisseur | Pointes | Boulons | Oblong | |||
| PL180/65/2.5 | 65 | 180 | 2.5 | 16 Ø5 | 1 Ø11 | 1 Ø11x34 | 110 | 30.8 |
| PL300/65/2.5 | 65 | 300 | 2.5 | 28 Ø5 | 3 Ø11 | 1 Ø11x34 | 110 | 30.8 |
