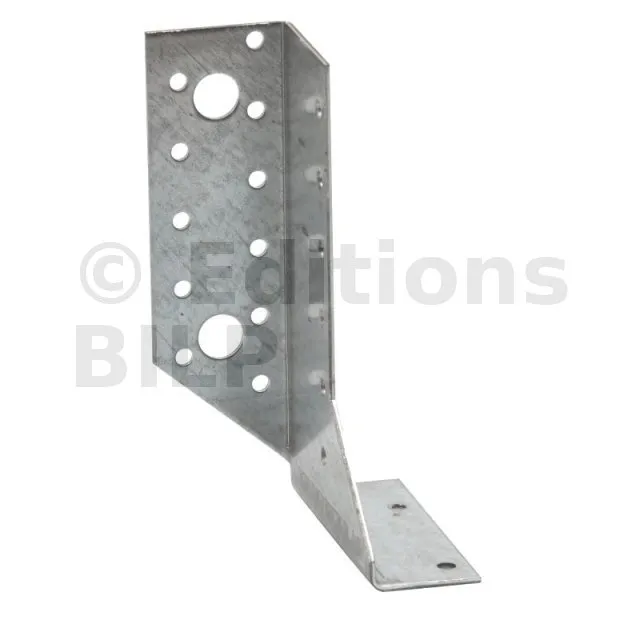

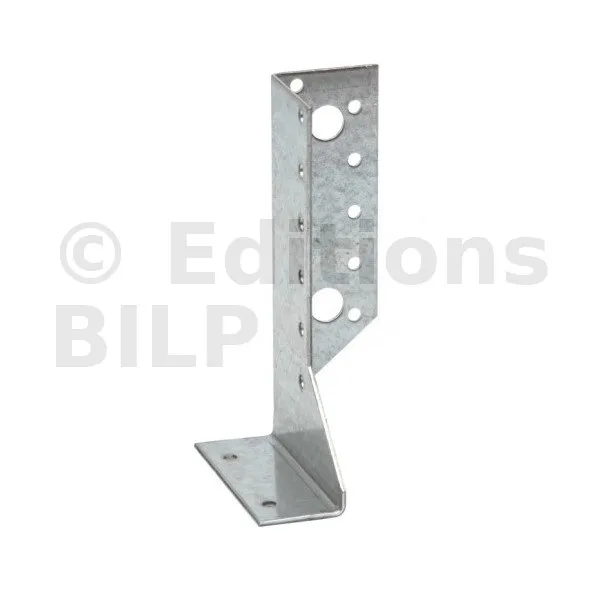

Sabot deux éléments (droit et gauche)

Sabots deux éléments (droit et gauche) ajustables pour bois 60-120 mm

Adoptez les sabots deux éléments SDE ajustables pour bois de 60 à 120 mm. Assurez un assemblage avec l’installation de pointes dans la base du sabot.

Caractéristiques des sabots deux éléments

Matière :

  • Acier galvanisé S250GD + Z250 suivant NF EN 10346,
  • Épaisseur : 2 mm.

Données techniques

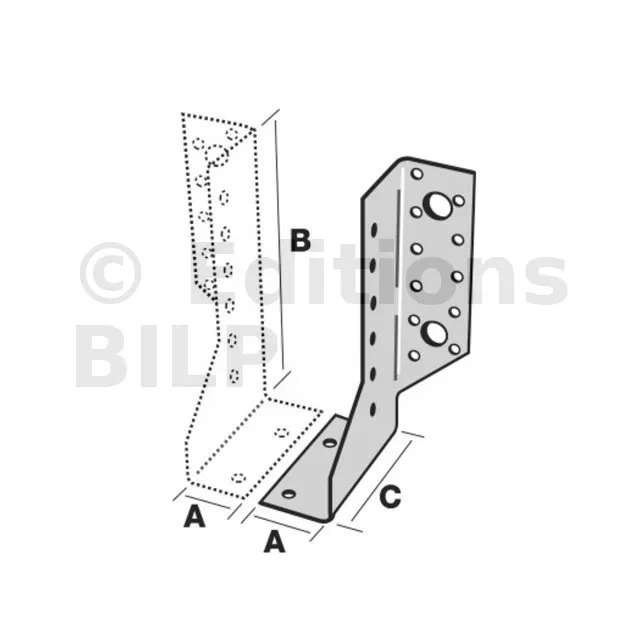

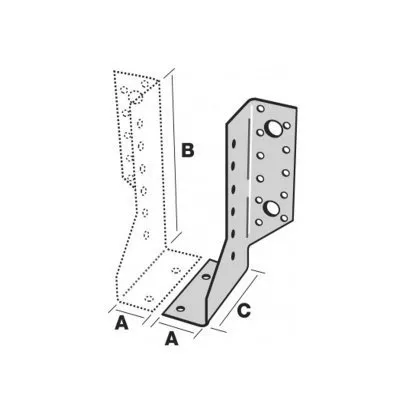

Dimensions
RéférencesDimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur A B C D F t Ø5 Ø13 Ø5
Min. Max. Min. Max.
SDEG300/30 60 250 120 177 60 118 84 41.5 86 2 9 2 5
SDED300/30 60 250 120 177 60 118 84 41.5 86 2 9 2 5
SDEG340/30 60 250 140 207 60 138 84 41.5 86 2 11 2 6
SDED340/30 60 250 140 207 60 138 84 41.5 86 2 11 2 6
SDEG380/30 60 250 160 237 60 158 84 41.5 86 2 11 2 6
SDED380/30 60 250 160 237 60 158 84 41.5 86 2 11 2 6
SDEG440/30 60 250 190 282 60 188 84 41.5 86 2 14 2 8
SDED440/30 60 250 190 282 60 188 84 41.5 86 2 14 2 7

Valeurs caractéristiques - Solive sur poutre - Clouage total
RéférencesValeurs Caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k
Qté Qté CNA4,0x50 CNA4,0x50 CNA4,0x50
SDEG300/30 9 5 20.3 17.6 14.6
SDED300/30 9 5 20.3 17.6 14.6
SDEG340/30 11 6 26.6 24 15.8
SDED340/30 11 6 26.6 24 15.8
SDEG380/30 11 6 26.6 24 13.9
SDED380/30 11 6 26.6 24 13.9
SDEG440/30 14 7 33.2 33.2 14
SDED440/30 14 7 33.2 33.2 14

Les fixations sont données pour 1 demi sabot

Les valeurs caractéristiques sont données pour une paire de SDE (= 1 SDED + 1 SDEG).

Avantages des sabots deux éléments SDE

Les sabots de charpente deux éléments SDE sont polyvalents :

  • Capacité d’ajustement : Ils s’ajustent à différentes sections de bois dont la largeur varie, leur permettant de s’adapter à de multiples configurations de chantier ou de projets de bricolage.
  • Installation facile : Ces sabots deux éléments droit et gauche sont faciles à installer avec la possibilité de personnaliser l’ajustement selon les besoins spécifiques. Ils permettent de réduire le temps de montage tout en assurant une longévité des structures.
  • Polyvalence : Ils sont utilisés dans une multitude de configurations, que ce soit pour des charpentes, des terrasses ou encore des pergolas. L’utilisation de pointes garantit une fixation solide et améliore la fiabilité de la structure globale, rendant ces sabots particulièrement résistants aux forces de traction et de compression.
  • Durabilité : Ces sabots en acier galvanisé résistent à la corrosion et aux intempéries, parfaits pour un usage externe, même dans des conditions climatiques difficiles.

Applications

Support :

  • Porteur : Les sabots de charpente peuvent être fixés sur différents matériaux porteurs tels que le bois, le béton, et l’acier. Cette polyvalence les rend indispensables pour une variété de configurations structurelles. Le sabot de charpente SDE droit est idéal pour les applications où l’alignement des éléments porteurs doit être droit et parallèle. Le sabot de charpente SDE gauche est particulièrement utile dans les configurations de charpente complexes où des éléments doivent être fixés à gauche du support porteur.
  • Porté : Ces sabots supportent des matériaux portés comme le bois massif et le bois composite, garantissant une connexion sécurisée entre les différents éléments de la charpente.

Domaines d’utilisation :

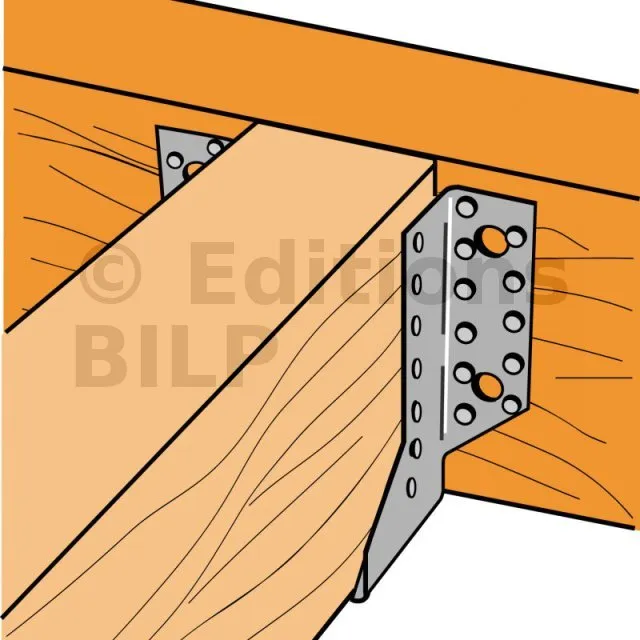

  • Solives : Les connecteurs de charpente SDE sont couramment utilisés pour l’assemblage des solives, assurant une fixation solide et stable qui maintient la structure entière.
  • Reprise d’assemblages existants : Ils sont également très efficaces pour la reprise d’assemblages existants, permettant de renforcer et de sécuriser des structures déjà en place.
  • Charpentes : Ces sabots de fixation SDE sont utilisés pour l’assemblage des poutres, des poteaux et autres éléments structurels, garantissant une stabilité renforcée.
  • Aménagements extérieurs : Ils sont prisés dans les projets de terrasses, de pergolas, d’abris de jardin ou de carports, capables de supporter l’humidité et les changements de température.

Pour fixer les sabots deux éléments SDE et assurer un assemblage solide, les pointes annelées garantissent une prise ferme et évitent tout glissement. Les clous torsadés, avec leur tige torsadée, offrent une meilleure résistance à l’arrachement que les clous classiques. Ils sont recommandés pour une fixation solide sur des bois de forte épaisseur.
