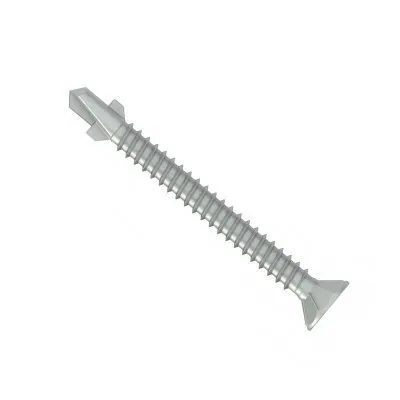

Vis bois sur structure acier, BW5.5X85 - Réf. 74263
-
Référence74263
-
Fabricationfrançaise
-
MarqueSIMPSON Strong-Tie
-
Diamètre de la tête12,1mm
-
Embouts compatiblesTX30
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

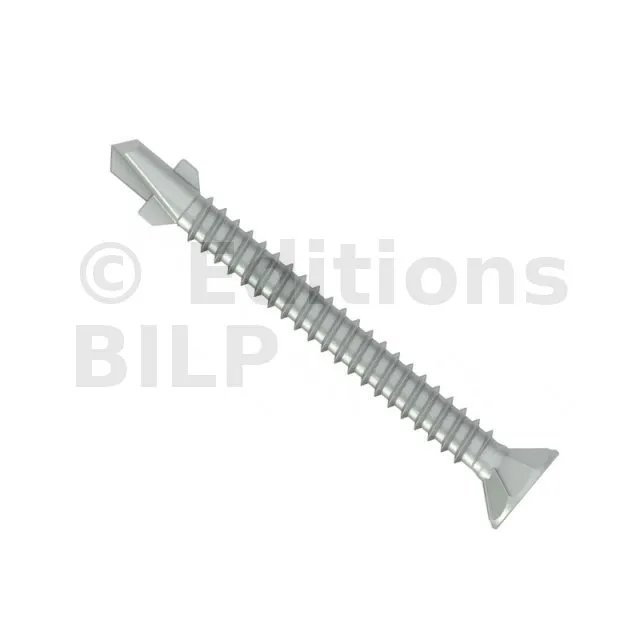

Vis bois sur structure acier
La vis bois BW est préconisée pour la fixation d’éléments bois sur une structure en acier ou aluminium.
Caractéristiques
Matière
- Revêtement Protec+®.
Avantages
- Tête plate fraisée,
- 6 nervures de fraisage sous tête : peu d’éclats sur la surface du bois,
- Pointe autoforeuse à ailettes : évite tout contact avec le bois.
Applications
Support
- Bois sur support acier jusqu’à 3 mm.
Domaines d’utilisation
- Eléments bois sur structure acier ou aluminium.
Données techniques
Dimensions
- (1) Direction de la scie
- (2) Ligne de craie
En utilisant une scie circulaire, découpez les parties à enlever suivant la ligne de craie. Assurez vous de ne pas couper les chevrons et arrêtez de couper à 15 cm des pignons. Faites deux coupes transversales pour rejoindre les deux coupures sur les extrémités. Enlevez les bardeaux dans la zone de découpe. Renforcer les clous des bardeaux à proximité des bords de coupes pour les fixer aux chevrons.
- (1) Corde de référence
- (2) Ligne de référence
Testez un évent à l’extrémité du toit et mesurez vers le bas à partir de la moitié de la largeur de l’évent de faîtage. Marquez cette distance à chaque extrémité de la toiture. Joindre les marquages par une corde de référence afin de tracer deux autres lignes de référence. La ligne tracée servira de référence pour établir la position des bords de l’évent de faîte.
| Références | Code article | Dimensions fixations [mm] | ||||
|---|---|---|---|---|---|---|
| d | l | dh | d1 | Embout | ||
| BW4.2X45 | 74258 | 4.2 | 45 | 9.5 | 3 | TX25 |
| BW4.8X50 | 74259 | 4.8 | 50 | 9.5 | 3.5 | TX25 |
| BW4.8X85 | 74260 | 4.8 | 85 | 9.5 | 3.5 | TX25 |
| BW5.5X65 | 74262 | 5.5 | 65 | 12.1 | 4 | TX30 |
| BW5.5X85 | 74263 | 5.5 | 85 | 12.1 | 4 | TX30 |
| BW5.5X90 | 74270 | 5.5 | 90 | 12.1 | 4 | TX30 |
| BW5.5X115 | 74261 | 5.5 | 115 | 12.1 | 4 | TX30 |
