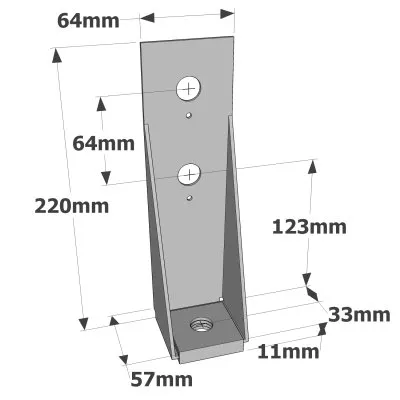

Ancrage pour montant d’ossature 64x220x57mm épaisseur 2.5mm - Réf. HD3B

L’ancrage HD3B est utilisé pour transférer les efforts de traction à travers les planchers, pour ancrer les pannes à la maçonnerie ou au béton. La distance réglementaire du boulon au bord du bois est donnée par la hauteur E1. Fabriqué sans soudure ce qui assure de meilleures performances.

bientôt DISPO
Expédition estimée dans 10 jours.
32€05
  HT  / Ancrage
(38.46 € TTC)
    • 64mm
    • 57mm
    • 220mm
  • Autres choix

  • Référence
    HD3B
  • Epaisseur
    2.5mm
  • Fabrication
    Française
  • Matériau
    Acier galvanisé G90 SS (grade 33) suivant ASTM A-653
  • Marque
    SIMPSON Strong-Tie
  • Perçages Aile B
    1Ø16
  • Perçages Aile A
    2Ø16
  • Epaisseur (D)
    11mm
  • Profondeur (E)
    33mm
  • Largeur
    64mm
  • Hauteur (F)
    64mm
  • Hauteur (G)
    123mm

Caractéristiques

Déclarations de performance : FR-DoP-e07/0285

Agréments techniques : ETA-07/0285

Matière

  • Acier galvanisé G90 SS (grade 33) suivant ASTM A-653,
  • Epaisseur de la base : 11 mm,
  • Epaisseur du corps : 2,5 mm.

Avantages

  • Peut être utilisé par paire sur poteau,
  • Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,

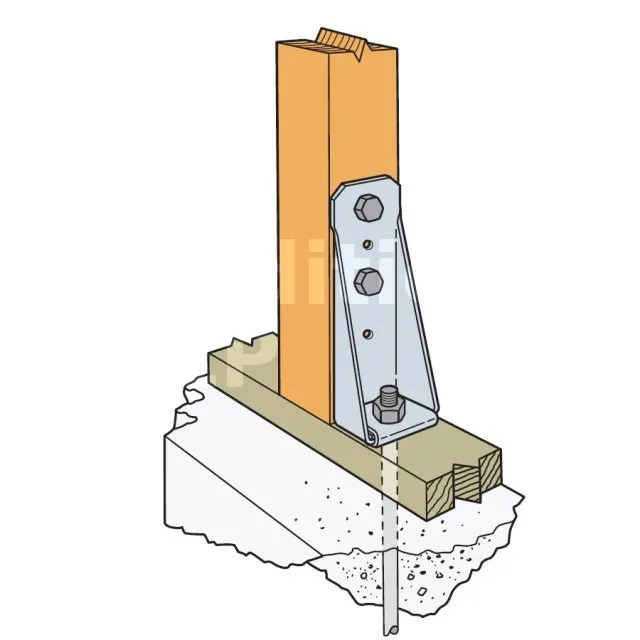

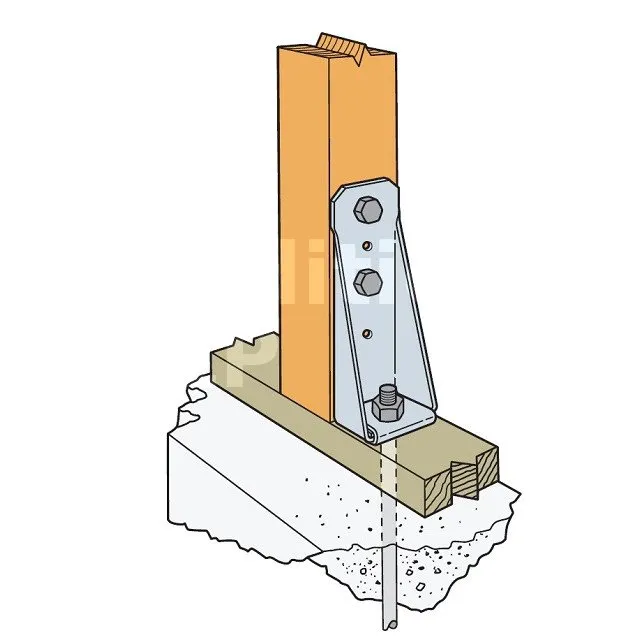

  • Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),
  • Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant : ainsi, la dissipation d‘énergie dans le panneau s‘effectue au niveau du couturage.

Applications

Support

  • Porteur : bois, béton,
  • Porté : bois.

Domaines d’utilisation

  • Montants ossature bois

Dimensions


Combiner Fibrociment et faux pierre
  • (1) Papier isolant ; (2) Bande de démarrage ; (3) Poteaux ; (4) Lisse basse
  • (5) Lattis ; (6) Mortier ; (7) Faux pierre ; (8) Bloc en béton ; (9) Fibrociment

Une combinaison de faux pierre et de fibrociment, avec des coins rehaussés par des planches cornières offrira une beauté incomparable aux murs de votre cabane.


RéférencesDimensions [mm] Perçages Aile APerçages Aile B
A B C D E F G Ø16 Ø16
HD3B 220 57 64 11 33 64 123 2 1

Performances du produit


Combiner Fibrociment et faux pierre
  • (1) Papier isolant ; (2) Bande de démarrage ; (3) Poteaux ; (4) Lisse basse
  • (5) Lattis ; (6) Mortier ; (7) Faux pierre ; (8) Bloc en béton ; (9) Fibrociment

Une combinaison de faux pierre et de fibrociment, avec des coins rehaussés par des planches cornières offrira une beauté incomparable aux murs de votre cabane.


RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Aile A Aile B R1.k
Qté Type Qté Type
HD3B 2 Ø16 1 Ø16 15.6

Pour poteau de section ≥ 100x100mm
