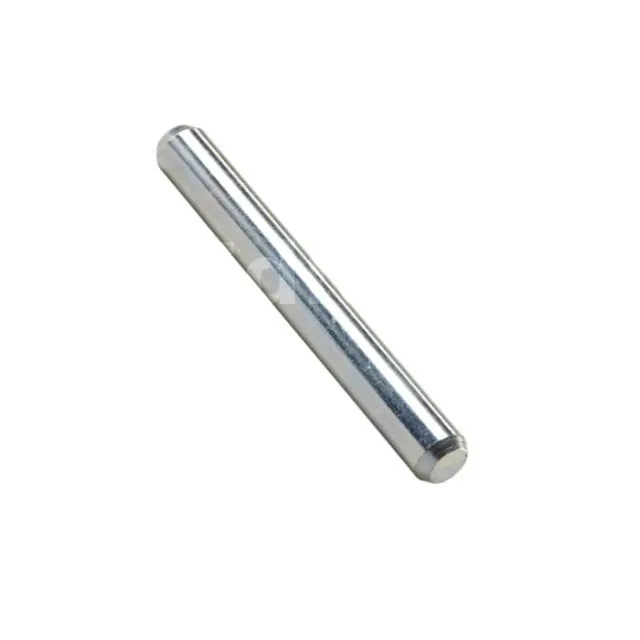

Broches pour connecteurs à âme intérieure - Finition électrozinguée blanc
-
Référence
-
FabricationFrançaise
-
MatériauAcier S235JR suivant NF EN 10025 : 1993 Finition bichromatée Zn12/C suivant NF EN ISO 2081.
-
MarqueSIMPSON Strong-Tie
-
Produits compatiblesTU16 - 28, TUB16 - TUB28, TUBS16 - TUBS28, ETNM, PPS, PPSDT & PPSR
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Les broches pour connecteurs à âme intérieure
Les broches pour connecteurs à âme intérieure sont essentielles à la reprise de charge des connecteurs structurels Simpson Strong-Tie. Elles sont complémentaires des étriers à âme intérieure (ETNM, TU, TUB et CBH) et permettent également d‘assurer la fixation de pieds de poteau à âme intérieure.
Caractéristiques
Déclarations de performance : FR-DoP-h10/0004
Matière
- Acier S235JR suivant NF EN 10025 : 1993
- Finition zinguée suivant NF EN ISO 2081
Avantages
- Extrémité chanfreiné pour une pénétration simplifiée dans le bois,
- Finition électrozinguée se rapprochant de la finition naturelle du bois.
Applications
Support
- Étriers à âme intérieure.
- Pieds de poteaux structurels.
Domaines d‘utilisation
- Fixation de connecteurs en âme.
Données techniques
Dimensions
Monter les deux parois latéraux, ensuite ceux des principals. Toujours niveler et équerer pour vérifier. Visser directement dans le sol avec des vis adaptés.
La longueur de la broche est égale à la largeur de l’élément porté.
Propriétés caractéristiques
| Propriétés caractéristiques | |
|---|---|
| Références | Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm] |
| STD8X45-B | 22.7 |
| STD8X60-B | 22.7 |
| STD8X80-B | 22.7 |
| STD8x100-B | 22.7 |
| STD8X120-B | 22.7 |
| STD8X140-B | 22.7 |
| STD8X160-B | 22.7 |
| STD8X180-B | 22.7 |
| STD8X200-B | 22.7 |
| STD10X60-B | 40.6 |
| STD10X80-B | 40.60 |
| STD10X90-B | 40.60 |
| STD10X100-B | 40.6 |
| STD10X120-B | 40.6 |
| STD10X140-B | 40.6 |
| STD12X60-B | 65.2 |
| STD12X80-B | 65.2 |
| STD12X90-B | 65.2 |
| STD12X100-B | 65.2 |
| STD12X115-B | 65.2 |
| STD12X120-B | 65.2 |
| STD12X140-B | 65.2 |
| STD12X160-B | 65.2 |
| STD12X180-B | 65.2 |
| STD12X200-B | 65.2 |
| STD16X120-B | 137.8 |
| STD16X140-B | 137.8 |
| STD16x160-B | 137.8 |
| STD16X180-B | 137.8 |
| STD16X200-B | 137.8 |
| STD16X250-B | 137.8 |
Installation
- L’avant-trou est réalisé à un diamètre inférieur ou égal au diamètre nominal de la broche.
- Les chanfreins facilitent l’insertion des éléments dans le bois.
Les broches participent à la reprise de charge de nos connecteurs. Il convient de respecter les préconisations de mise en œuvre données dans les ATE suivants : ATE-07/0125 (Etriers à âme intérieure) et ATE-07/02850 (Pieds de poteaux).
Les plateaux doivent être fixés sur les ossatures horizontales latérales et intermédiaires.
Poser d’abord la bande de devant et ensuite les deux bandes latérales. Assurez-vous que les bandes latérales soient parallèles aux chevrons (soit avec un angle de 15°).
Poser les plaques d’un coté à un autre. Aidez-vous de matériels adaptés pour découper les plaques à la bonne taille.
