Etrier à âme intérieure pour le BOIS

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

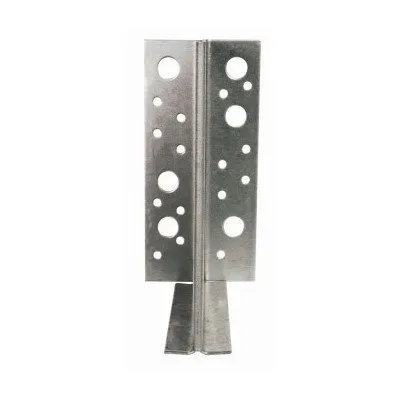

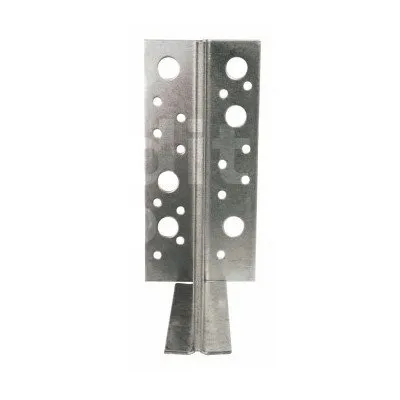

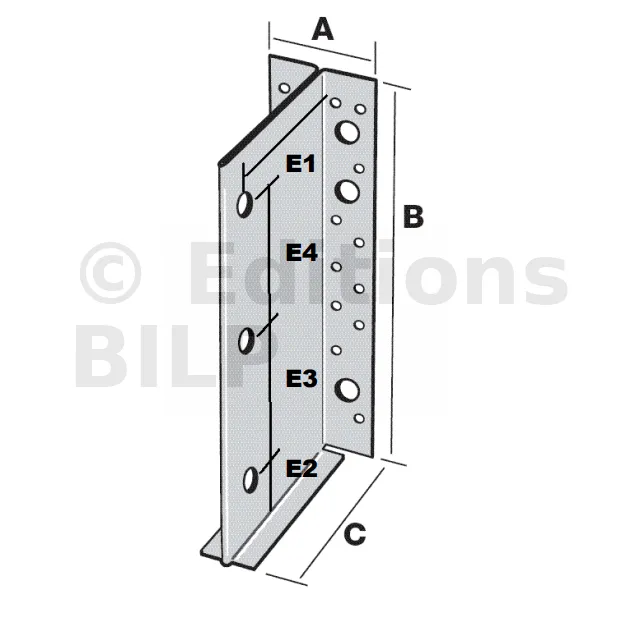

Étriers en âme intérieures

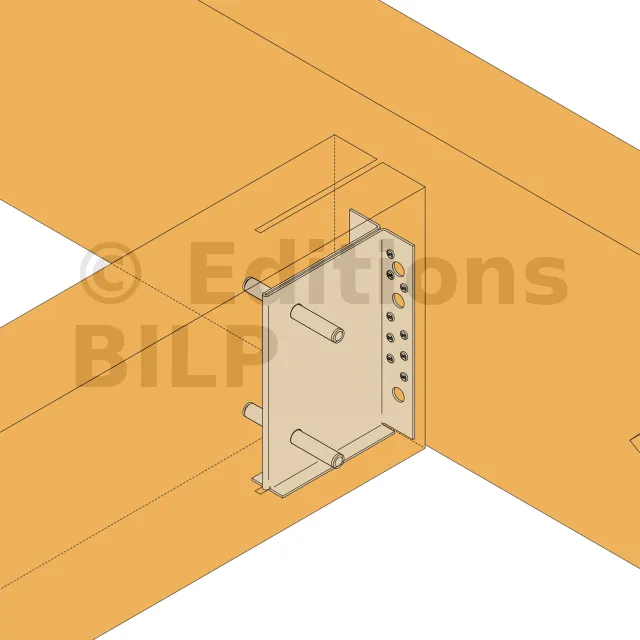

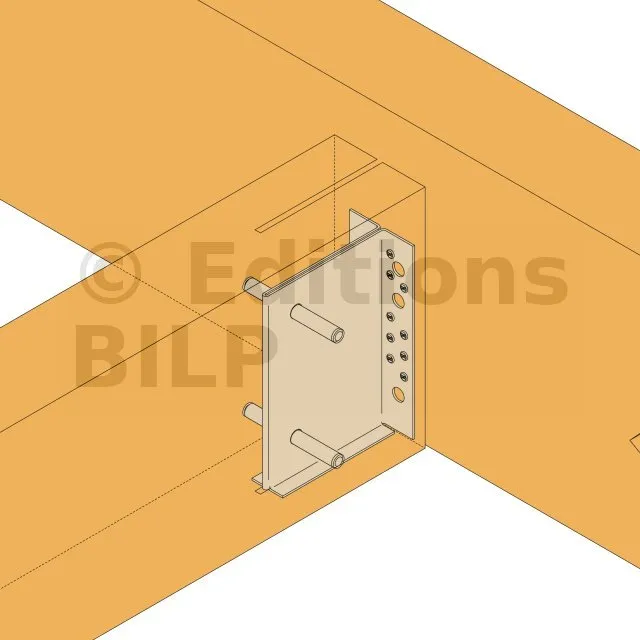

L‘étrier en âme intérieure permet un assemblage discret. Le talon inférieur positionne l‘étrier par rapport au bois, facilitant le montage des broches.

Caractéristiques :

Déclarations de performance : FR-DoP-e07/0245
Agréments techniques : ETA-07/0245

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Épaisseur 2 mm

Avantages :

  • Assemblage invisible,
  • Mise en œuvre optimisée conforme aux Eurocodes.

Applications

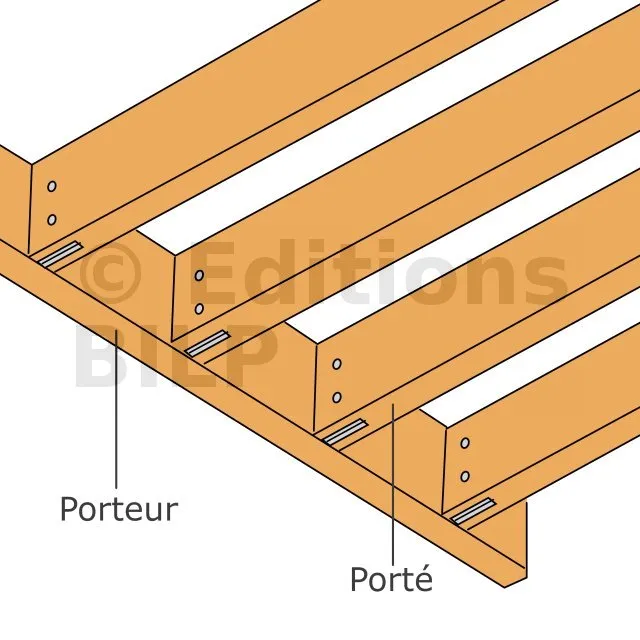

Support :

  • Porteur : bois massif, bois composite, lamellé-collé.
  • Porté : bois massif, bois composite, lamellé-collé.

Domaines d’utilisation :

  • Solives
  • Pannes
  • Poutres lisses et montants

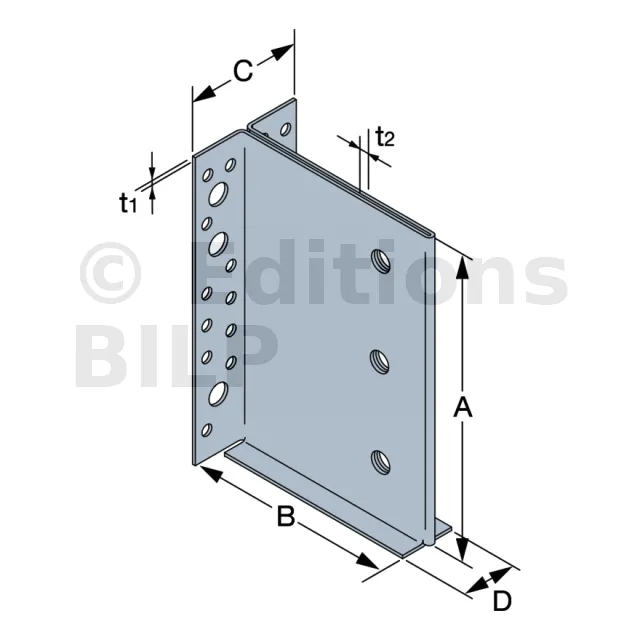

Dimensions

Monter les parois

Monter les deux parois latéraux, ensuite ceux des principals. Toujours niveler et équerer pour vérifier. Visser directement dans le sol avec des vis adaptés.
Poser le bardage

Pour chaque planche de bardage, vérifier toujours la planéité avec un niveau à bulle. Pour les zones difficiles, mesurer, découper et poser après.


RéférencesDimensions poutre [mm]Dimensions bois porteur [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur Largeur poteau Hauteur Profondeur largeur (C) largeur (D) Epaisseur (t1) Epaisseur (t2) Ø13 Ø5 Ø13
Min. Max. Max. Min.
ETNM135/130/2 70 160 200 92 135 130 70 34 2 5.5 5 14 2
ETNM155/130/2 70 160 230 92 155 130 70 34 2 5.5 6 15 2
ETNM185/130/2 70 160 270 92 185 130 70 34 2 5.5 6 18 2
ETNM230/130/2 80 160 345 92 230 130 80 34 2 5.5 6 22 3

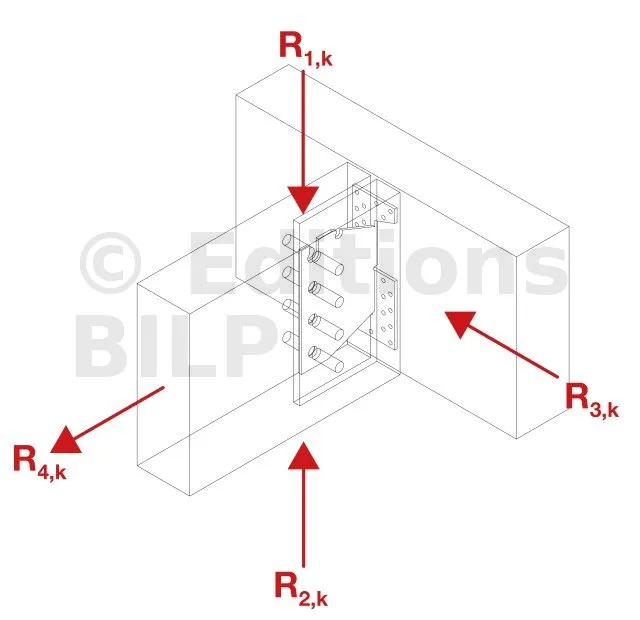

Valeurs caractéristiques - Solive sur poutre

Fixer les montants sur les lisses

Joigner les bordures des montants sur les lignes de repère, visser ensuite de part en part des lisses.
Poser le bardage

Pour chaque planche de bardage, vérifier toujours la planéité avec un niveau à bulle. Pour les zones difficiles, mesurer, découper et poser après.

RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k
Quantité Type Quantité Type Longueur de broches [mm]
60 80 100 120 140 160
ETNM135/130/2 14 CNA4,0x50 2 STD12 11.7 12.2 13.1 14.2 15.4 16.6
ETNM155/130/2 15 CNA4,0x50 2 STD12 14.4 15 16 17.2 18.6 20
ETNM185/130/2 18 CNA4,0x50 2 STD12 17.1 17.8 18.9 20.4 22 23.8
ETNM230/130/2 22 CNA4,0x50 3 STD12 26.2 27 28.6 30.6 32.8 35.1

Valeurs caractéristiques - Solive sur poteau

Marquer une ligne de découpage pour les montants des façades latérales

Après avoir découper et mis bien en place les montants, prener la pente de 1° et marquer au crayon la ligne pour pouvoir déouper facilement les montants
Fixer les montants sur les lisses

Joigner les bordures des montants sur les lignes de repère, visser ensuite de part en part des lisses.
Poser le bardage

Pour chaque planche de bardage, vérifier toujours la planéité avec un niveau à bulle. Pour les zones difficiles, mesurer, découper et poser après.

RéférencesValeurs caractéristiques - Solive sur poteau
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k
Quantité Type Quantité Type Longueur de broches [mm]
60 80 100 120 140 160
ETNM135/130/2 11 CNA4,0x50 2 STD12 11 11.6 12.5 13.6 14.7 15.9
ETNM155/130/2 10 CNA4,0x50 2 STD12 13.1 13.7 14.7 15.8 17.1 18.4
ETNM185/130/2 12 CNA4,0x50 2 STD12 15.5 16.2 17.3 18.7 20.3 21.9
ETNM230/130/2 18 CNA4,0x50 3 STD12 25.1 25.9 27.4 29.2 31.3 33.4
