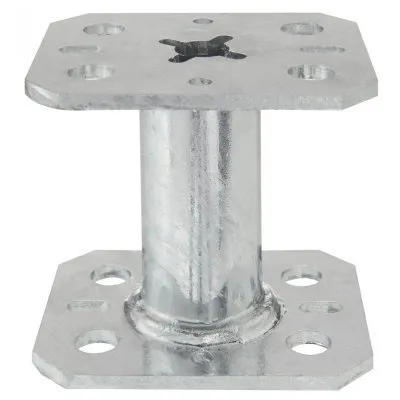

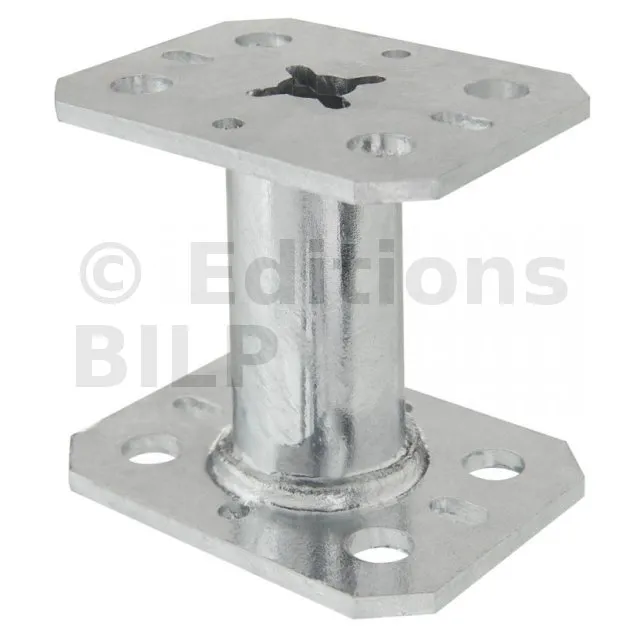

Pied de poteau mini fixe, hauteur (B) : 70mm, cdt : 1 pièce - Réf. PPMINI70 Hauteur (F) : 70mm Conditionnement : 1 pièce

Pied de poteau mini fixe, hauteur (B) : 70mm, cdt : 1 pièce - Réf. PPMINI70

bientôt DISPO
Expédition estimée dans 10 jours.
11€04
  HT  / Pied de poteau
(13.25 € TTC)
    • 70mm
    • 1 pièce
  • Autres choix

  • Référence
    PPMINI70
  • Epaisseur
    4mm
  • Fabrication
    française
  • Matériau
    Galvanisation à chaud suivant NF EN ISO 1461
  • Marque
    SIMPSON Strong-Tie
  • Largeur (A)
    90mm
  • Largeur (D)
    90mm
  • Porté
    Solive
  • Perçages platine haute
    4Ø11 - 2Ø6x12
  • Perçages platine basse
    4Ø11 - 2Ø6x12
  • Connexion bois sur support rigide
    Sur poteau : 4Ø10 (boulons ou tirefonds LAG 8x50) ; sur béton : 4Ø10 (goujons WA M8-68/5 ; tige filetée LMAS M8-95/20)
  • Largeur (B)
    70mm
  • Largeur (E)
    70mm
  • Charge maximale admissible en compression
    Parallèle au fil : 3.14 tonnes - Perpendiculaire au fil : 1.02 tonnes
  • Entraxe entre les perçages
    petit côté. 37mm - grand coté. 57 mm (platine basse)

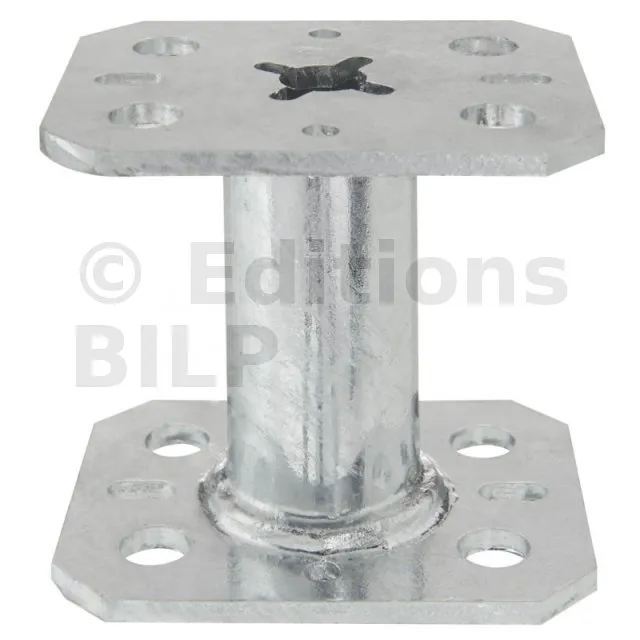

Pieds de poteau mini

De petite dimension les pieds de poteau PPMINI sont particulièrement adaptés à la fixation de planchers chauffants ou de garde corps.

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285

Matière :

  • S235JR suivant NF EN 10025.
  • Galvanisé à chaud suivant NF EN ISO 1461,
  • Épaisseur : 4 mm.

Avantages :

  • Adapté aux constructions plus légères.

Applications

Support :

  • Porteur : bois, béton, acier.
  • Porté : bois massif, bois composite, lamellé collé.

Domaines d’utilisation :

  • Fixation de garde corps,
  • Fixation de barrière intérieure,
  • Fixation de planchers chauffants.

Données techniques

Dimensions


Application d’un filet de colle dans les rainures
J’ai commencé par poser un chevron à l’horizontale, en appui sur le muret
RéférencesDimensions [mm]Platine hautePlatine basse
A B D E F G t Ø11 Ø6x12 Ø11 Ø6x12
PPMINI50 90 70 90 70 50 34 4 4 2 4 2
PPMINI70 90 70 90 70 70 34 4 4 2 4 2
PPMINI80 90 70 90 70 80 34 4 4 2 4 2

Valeurs caractéristiques - Bois sur béton


Application d’un filet de colle dans les rainures
RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k
Quantité type Quantité type Parallèle au fil Perpendiculaire au fil
PPMINI50 4 Ø10 4 Ø10* 58.6 / kmod^0.37 21.6
PPMINI70 4 Ø10 4 Ø10* 58.6 / kmod^0.37 21.6
PPMINI80 4 Ø10 4 Ø10* 58.6 / kmod^0.37 21.6

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées - Bois sur béton

RéférencesFixationsValeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1,k
Quantité type Quantité type Parallèle au fil** Perpendiculaire au fil
PPMINI50 4 Ø10 4 Ø10* 66.8 21.6
PPMINI70 4 Ø10 4 Ø10* 66.8 21.6
PPMINI80 4 Ø10 4 Ø10* 66.8 21.6

* Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
