Feuillards prédécoupés - Réf. LSTA15 Longueur (LTSA) : 381mm (...)

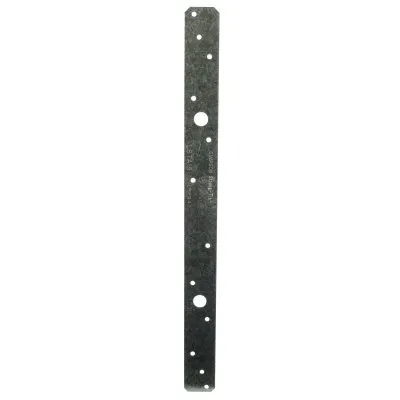

Feuillards prédécoupés - Réf. LSTA15

EN STOCK
Expédition immédiate disponible pour 38 unité(s).
142€96
  HT  / feuillard
(171.55 € TTC)
    • 381mm
    • 1 pièce
  • Autres choix

  • Référence
    LSTA15
  • Fabrication
    Française
  • Matériau
    Acier galvanisé G90 SS Grade 33 suivant ASTM A-653.
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    1mm
  • Largeur
    32mm
  • Trous de perçage
    12 Ø 4,1 - 2 Ø 12
  • Code EAN
    044315667107

Feuillards prédécoupés

Le feuillard prédécoupé LSTA permet, entre autre de reprendre les efforts à la traction dans le cas par exemple de poutres utilisées en chevron contre panne faitière.

Caractéristiques :

Déclarations de performance : FR-DoP-h10/0001

Matière :

  • Acier galvanisé G90 SS Grade 33 suivant ASTM A-653,
  • Épaisseur : 1 mm.

Avantages :

  • Coupé à longueur.

Applications

Support :

  • Porteur : bois
  • Porté : bois massif, lamellé-collé, bois composites, poutres en I.

Domaines d’utilisation :

  • Liaisons sablières/chevrons...

Données techniques

Dimensions

Portes en métal

Les portes peuvent être faites en acier. Souvent utilisé pour les garages, ce type de porte offre plus de sécurité.
Portes vitrées

Les vitres offrent plus de lumière à votre cabane. Celles-ci donnent une esthétique incomparable de l’extérieur comme de l’intérieur.


RéférencesDimensions [mm]Perçages
Larg. Long. Ep.
LSTA15 32 381 1.0 12 Ø 4,1 - 2 Ø12
LSTA18 32 457 1.0 14 Ø 4,1 - 2 Ø12
LSTA21 32 533 1.0 16 Ø 4,1 - 2 Ø12
LSTA24 32 610 1.0 18 Ø 4,1 - 2 Ø12

Performances du produit

Porte en panneau de bois
  • A= 0.05 x 0.10 m
  • B= 2.44 m
  • C= 1.22 m
    D’autres portes sont faites en panneau de bois (ici de l’OSB). Elles sont renforcées par des montants.


RéférencesValeurs Caractéristiques - Bois C24 [kN]
R1,k*
Maximum toléré CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
LSTA15 5,1 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
LSTA18 5,1 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
LSTA24 5,1 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n

R1,k est calculée à partir des capacités des pointes, et ne doit pas excéder la valeur maximale.
n = nombre effectif de pointes sur une ligne suivant l’Eurocode 5 8.3.1.1 (8)
