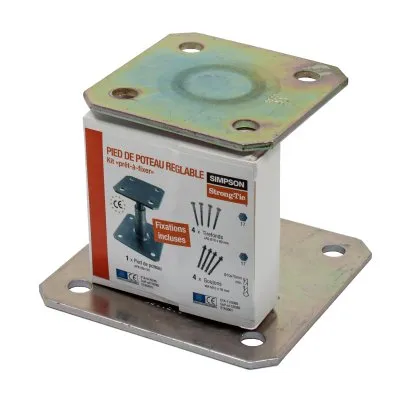

Pieds de poteau réglables en HAUTEUR - Réf. KIT FIX APB100

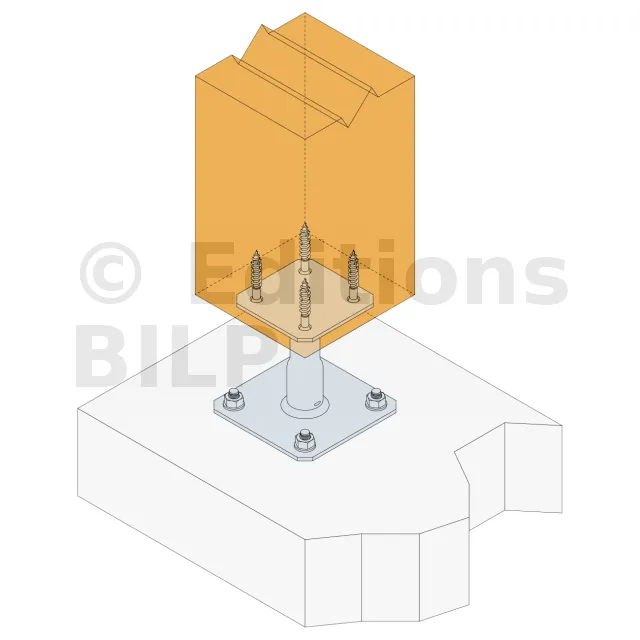

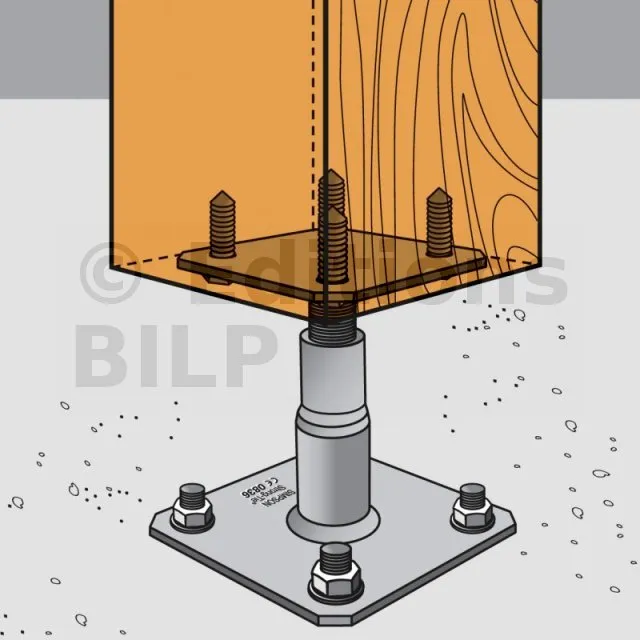

Ce pied de poteau est réglable en hauteur. Simple et rapide à installer, il peut être réglé sur le chantier.
-
RéférenceKIT FIX APB100
-
FabricationFrançaise
-
MatériauAcier S235 JR suivant NF EN 10025,
-
MarqueSIMPSON Strong-Tie
-

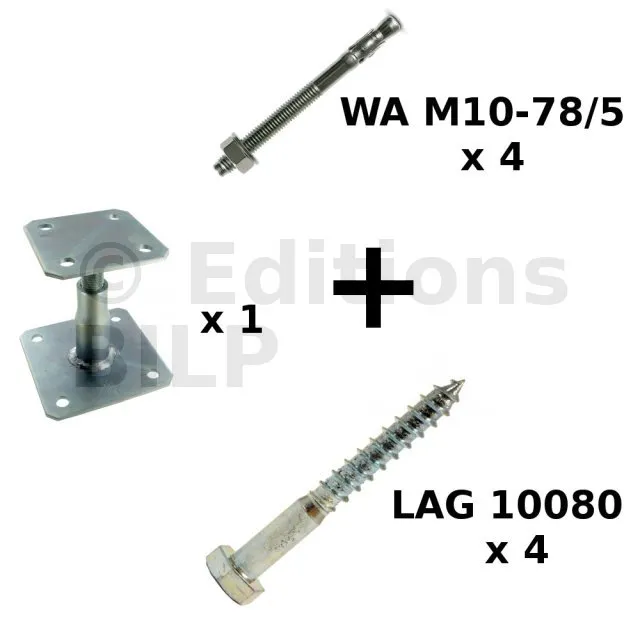

Contenu1 x pied de poteau APB100/150 acier éléctrozingué ; 4 x goujons WA M10-78/5 en acier électrozingué (FM-753 3DG M10X75/5) ; 4 x tirefonds LAG10080
-
Epaisseur4mm
-

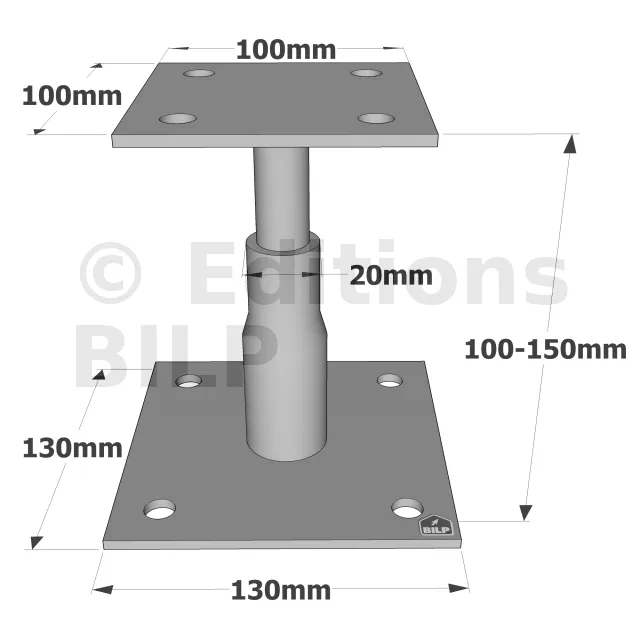

Largeur (A)100mm
-
Largeur (B)100mm
-
Hauteur (F)100 à 150mm
-
Largeur (D)130mm
-
Largeur (E)130mm
-
Perçages platine haute4Ø12mm
-
Perçages platine basse4Ø12mm
-
Fixation bois/support rigide - type poteau/support rigideSur poteau : 4Ø10mm - sur béton : 4Ø10mm
-
Charge maximale admissible en compression3.26 tonnes
Caractéristiques
Matière
- Acier S235 JR suivant NF EN 10025,
- Épaisseur : 4 mm
Avantages
- Fourni avec les accessoires de fixation,
- Ne nécessite aucun usinage,
- Réglable sur chantier.
Applications
Support
- Porteur : bois massif, lamellé-collé, béton
- Porté : bois massif, bois composite, lamellé-collé
Domaines d’utilisation
- Poteaux de auvent,
- Pergola, terrasse,
- Véranda.
Données techniques

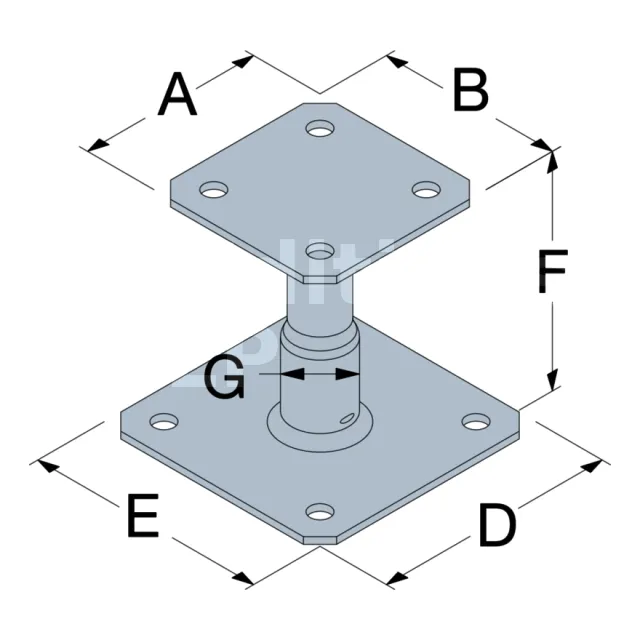

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | Contenu du kit | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 [mm] | Ø12 [mm] | ||
| KIT FIX APB100 | 100 | 100 | 130 | 130 | 100-150 | 20 | 4 | 4 | 4 | 1 APB100/150 - 4 WA M10-78/5 ou FM-753 3DG M10X75/5 - 4 LAG10080 |
Valeurs caractéristiques

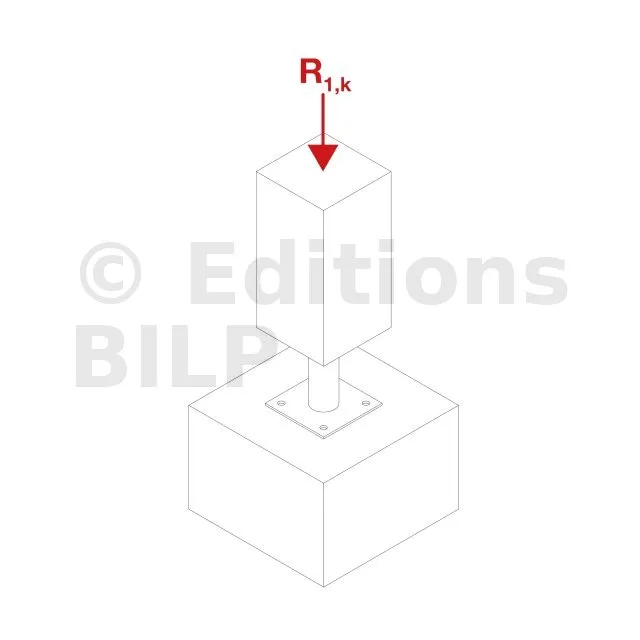

| Références | Valeurs caractéristiques - Connexion bois sur support rigide | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
| Sur poteau | Sur béton | R1.k | |||
| Qté | Type | Qté | Type | ||
| KIT FIX APB100 | 4 | Ø10 | 4 | Ø10* | 58/kmod^0,5 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur support rigide | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
| Sur poteau | Sur béton | R1.k | |||
| Qté | Type | Qté | Type | ||
| KIT FIX APB100 | 4 | Ø10 | 4 | Ø10** | 69.3 |
*Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-07/0285.
** Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
