Equerre à angle ajustable
L‘équerre à angle ajustable LS est réglable sur chantier de 0 à 135 °. Elle n‘est pliable qu‘une fois.
-
Référence
-
FabricationFrançaise
-
MatériauAcier galvanisé G90 SS (Grade 33)
-
MarqueSIMPSON Strong-Tie
-
Largeur (A)57mm
-
Largeur (B)57mm
-
Epaisseur (t)1.2mm
-
Perçages Aile A Ø4x7 Obround3
-
Perçages Aile B Ø4x7 Obround3
Caractéristiques
Déclaration de performance : FR-DoP-e06/0106
Matière :
- Acier galvanisé G90,
- Epaisseur : 1,2 mm.
Avantages
- Perçages oblongs facilitant le clouage pour les angles fermés,
- Angle réglable sur chantier de 0 à 135°.
Applications
Support
- Porteur : bois massif, lamellé-collé, profilés et bois composite, fermes triangulées, ...
- Porté : bois massif, lamellé-collé, profilés et bois composite, fermes triangulées, ...
Domaines d’utilisation
- Tous assemblages à angle non standard.
Données techniques
Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||
|---|---|---|---|---|---|---|
| A | B | C | t | OblongØ4x7 | OblongØ4x7 | |
| LS30 | 57 | 57 | 86 | 1.2 | 3 | 3 |
| LS50 | 57 | 57 | 124 | 1.2 | 4 | 4 |
| LS70 | 57 | 57 | 162 | 1.2 | 5 | 5 |
Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - 1 équerre

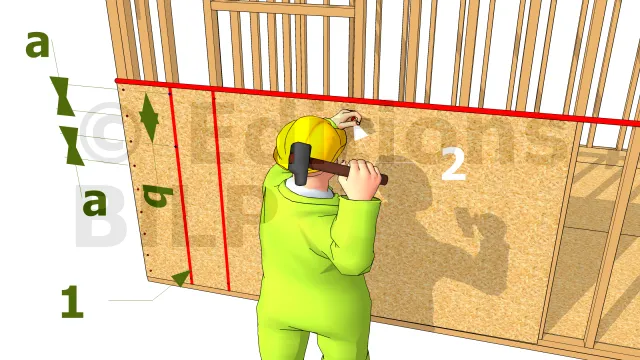

- a= 15 cm ; b= 30 cm
- (1) Ligne médiane
- (2) Clou D6
Le Revêtement peut se faire horizontalement ou verticalement. La pose verticale est la plus pratique en général.
Pour la fixation, placer chaque panneau de manière à ce que les bords soient centrés sur les poteaux. Clouez les panneaux avec des clous D6 tous les 15 cm sur le bord. Tracer des lignes médianes sur les poteaux intermédiaires, et clouez le long de ces lignes à une intervalle de 30 cm. Bien suivre la ligne de craie tracée.
- (1) Corde pour le traçage de la ligne de niveau
- a= 1.20 m
Pour commencer, il est important de tracer une ligne de niveau afin de pouvoir fixer convenablement les panneaux. Pour ce faire, il suffit de placer une corde à 1,20 m de hauteur, de part et d’autre des coins de notre cabane. L’utilisation d’un cordeau à poudre permet de tracer rapidement.
Question rapidité et efficacité, il serait mieux que la construction soit faite par deux personnes au lieu d’une seule.
| Références | Valeurs caractéristiques- Connexion bois sur bois - Clouage total | ||
|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] | ||
| Aile A | Aile B | R2.k = R3.k | |
| Qté | Qté | CNA3,7x50 | |
| LS30 | 3 | 3 | 2.8 |
| LS50 | 4 | 4 | 4.3 |
| LS70 | 5 | 5 | 4.4 |
