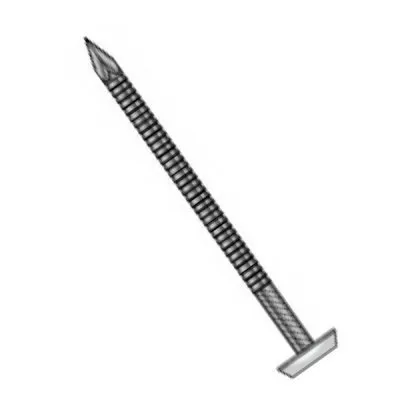

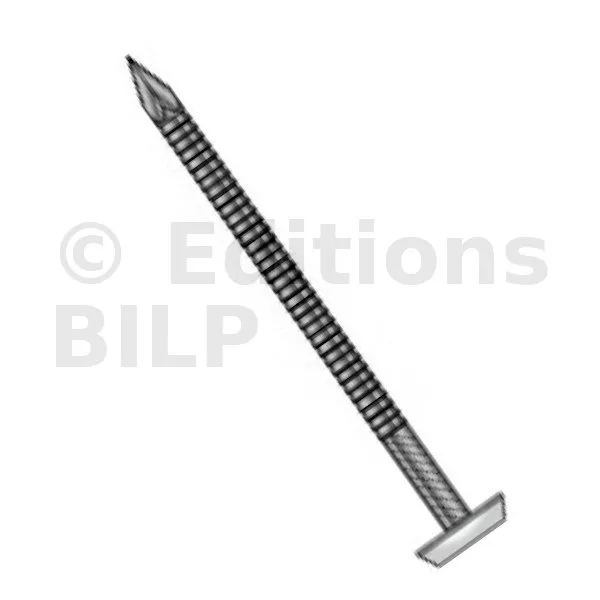

Pointe annelée tête surmoulée blanche en polymère - Inox A4
Caractéristiques
Déclarations de performance : FR-DoP-h18-0004-S1.0.pdf
Matière
- Vis : inox A4 (316) suivant NF EN 10088,
- Tête surmoulée blanche : polymère.
Avantages :
- Meilleure tenue à l’arrachement grâce au corps annelé,
- Tête en polymère blanc incassable, résistant aux intempéries et aux UV.
Applications :
Support

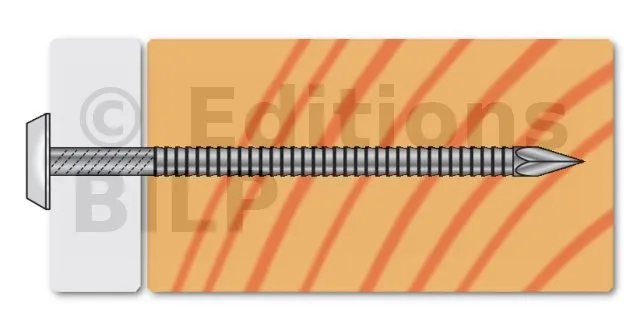

- Fixation de PVC sur bois,
- Fixation de planche de rives sur bois.
Domaines d’utilisation
- Lambris et bandeaux à clouer PVC,
- Avant-toits PVC,
- Profilés de portes et de fenêtres,
- Mobil homes.
Données techniques

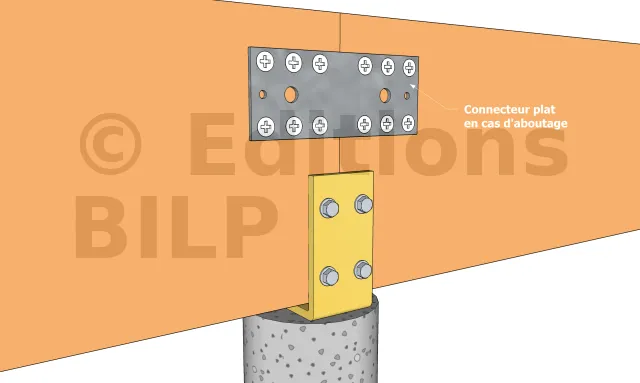

au moyen de tirefonds D8 ou de vis D6. En cas d’aboutage de deux poutres, fixer un connecteur métallique plat pour améliorer la cohésion.

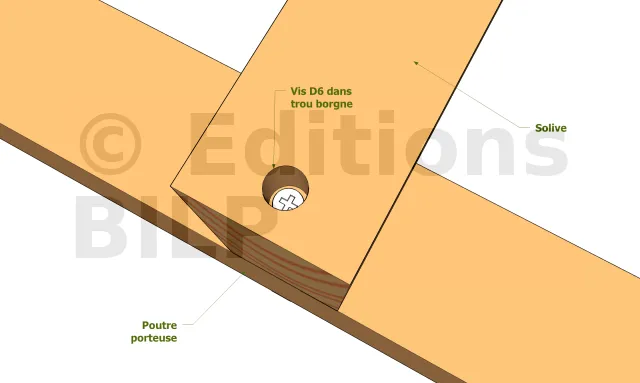

Si la hauteur de la solive le permet, on peut fixer les vis par le dessus de la solive. La vis doit pénétrer dans la poutre sur au moins 4cm. On trouve facilement dans le commerce des vis à bois allant jusqu’à 150 mm. Cela permet de fixer des solives de 110 mm de hauteur ou moins. On peut également pratiquer un trou borgne sur le dessus ainsi la tête de la vis descend à l’intérieur de la solive. Ainsi, on peut envisager de fixer des solives de 170 mm de hauteur.

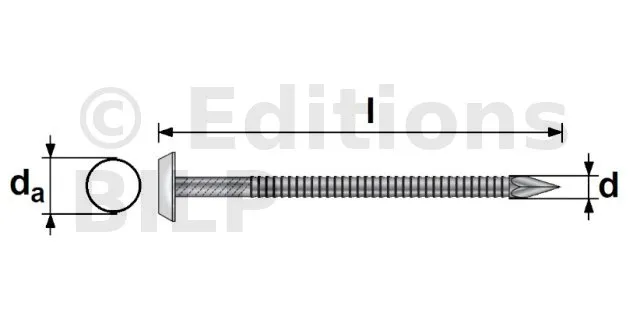

| Références | Dimensions [mm] | ||
|---|---|---|---|
| d | l | dh | |
| NPHWS2.00X30 | 2 | 30 | 6 |
| NPHWS2.00X40 | 2 | 40 | 6 |
| NPHWS2.00X30 | 2.7 | 50 | 9 |
| NPHWS2.00X40 | 3.4 | 65 | 12 |
Propriétés caractéristiques
| Références | Propriétés caractéristiques | |||
|---|---|---|---|---|
| Moment d’écoulement plastique caractéristique– My,k [My.k] [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] | Résistance caractéristique en traction - ftens,k [ftens.k] [kN] | |
| NPHWS2.00X30 | 4.6 | 11.4 | 9.3 | 5.6 |
| NPHWS2.00X40 | 4.6 | 11.4 | 9.3 | 5.6 |
| NPHWS2.00X30 | 4.6 | 11.4 | 9.3 | 5.6 |
| NPHWS2.00X40 | 4.6 | 11.4 | 9.3 | 5.6 |
