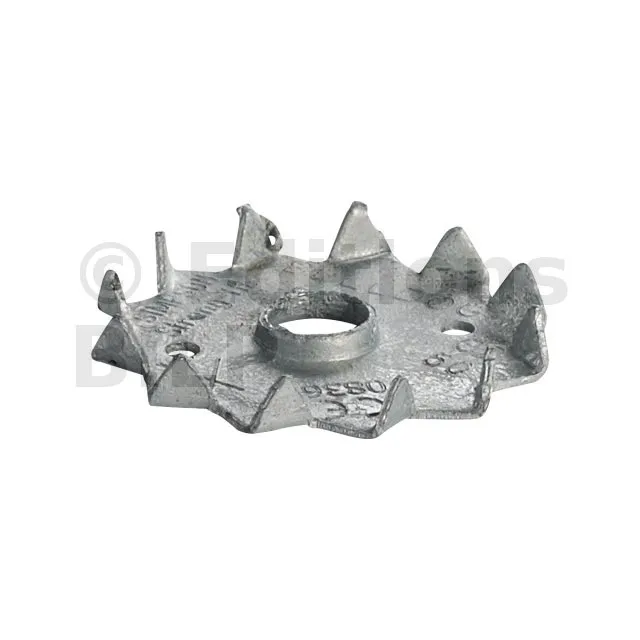

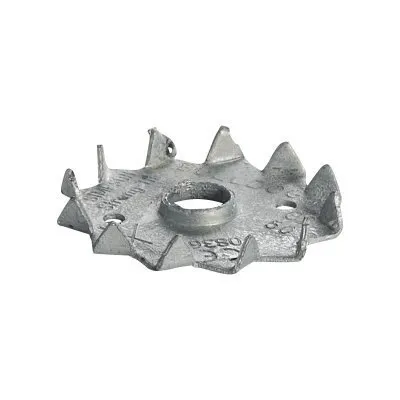

Crampon Bulldog simple denture C2 et C4

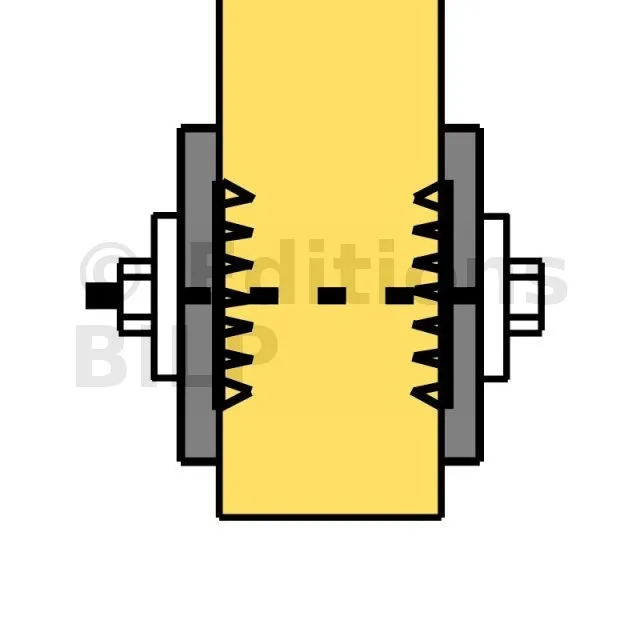

Peut-être utilisé pour un assemblage bois-bois ou bois-acier. Le diamètre intérieur du crampon doit être égal au diamètre du boulon pour une bonne transmission de force.

Le crampon simple denture permet de transporter les deux éléments bois séparément.

Caractéristiques

Matière

  • Acier de type HC340 suivant EN 10268,
  • Finition galvanisée à chaud suivant NF EN ISO 1461.
  • Épaisseur : 1 à 1,5 mm.

Avantages

  • Peut être utilisé pour un assemblage bois-bois ou bois-acier,
  • Permet le démontage de l‘assemblage,
  • Ne nécessite pas d‘usinage particulier pour la mise en œuvre,
  • Améliore les performance d’un assemblage boulonné.

Applications

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé
  • Porté : bois massif, bois composite, lamellé-collé, acier

Domaines d’utilisation

  • Couronne de boulons pour portiques,
  • Assemblage de tirants métallique/ferme, de poteau béton/ferme, d‘entraits,
  • Tous types d‘assemblages bois/bois boulonnés, ...

Données techniques

Dimensions - Forme ronde, simple denture C2

Vis à tête ronde

Elles sont utilisés pour fixer les ferrures sur les bois ou les petites quincailleries tels que les charnières...
Vue bandes de rive
RéférencesTypeDimensions des crampons
Diamètre Hauteur Épaisseur
Extérieur Trou central Dents Total
dc[mm] d1[mm] h1[mm] hc[mm] t[mm]
C2-50M10G-B C2 50 10.4 5.6 6.6 1
C2-50M12G-B C2 50 12.4 5.6 6.6 1
C2-50M16G-B C2 50 16.4 5.6 6.6 1
C2-50M20G-B C2 50 20.4 5.6 6.6 1
C2-62M12G-B C2 62 12.4 7.5 8.7 1.2
C2-62M16G-B C2 62 16.4 7.5 8.7 1.2
C2-62M20G-B C2 62 20.4 7.5 8.7 1.2
C2-75M12G-B C2 75 12.4 9.2 10.4 1.3
C2-75M16G-B C2 75 16.4 9.2 10.4 1.3
C2-75M20G-B C2 75 20.4 9.2 10.4 1.3
C2-95M16G-B C2 95 16.4 11.4 12.7 1.4
C2-95M20G-B C2 95 20.4 11.4 12.7 1.4
C2-95M22G-B C2 95 22.4 11.4 12.7 1.4
C2-95M24G-B C2 95 24.4 11.4 12.7 1.4
C2-117M20G-B C2 117 20.4 14.5 16 1.5
C2-117M22G-B C2 117 22.4 14.5 16 1.5
C2-117M24G-B C2 117 24.4 14.5 16 1.5

Dimensions - Forme ovale, simple denture C4

Vis à tête ronde

Elles sont utilisés pour fixer les ferrures sur les bois ou les petites quincailleries tels que les charnières...

RéférencesTypeDimensions des crampons [mm]
Diamètre Hauteur Épaisseur a1 a2
Trou central Perçages sur les côtés Dents Total Ep.
d1 d2 h1 hc
C4-73/130M20G-B C4 20.4 16 13.3 14.8 1.5 73 130

Distance minimum et Valeurs caractéristiques

RéférencesTypeDiamètre du boulonÉpaisseurs boisDistance minimumResistance caractéristique au cisaillement(rés. du boulon non incluse)
db [mm] t1 [mm] t2 [mm] Distance parallèlement aux fibres Distance perpendiculairement aux fibres Distance d’extrémité chargée Distance d’extrémité non chargée Distance de rive chargée Distance de rive non chargée Rv.k [kN]
a1 α=0° [mm] a2 [mm] a3.t [mm] a3.c α=90° [mm] a4.t α=90° [mm] a4.c [mm]
C2-50M10G-B C2 10 17 28 75 60 75 75 40 30 6.3
C2-50M12G-B C2 12 17 28 75 60 75 75 40 30 6.3
C2-50M16G-B C2 16 17 28 75 60 75 75 40 30 6.3
C2-50M20G-B C2 20 17 28 75 60 75 75 40 30 6.3
C2-62M12G-B C2 12 23 38 93 75 93 93 50 38 8.7
C2-62M16G-B C2 16 23 38 93 75 93 93 50 38 8.7
C2-62M20G-B C2 20 23 38 93 75 93 93 50 38 8.7
C2-75M12G-B C2 12 28 46 113 90 113 113 60 45 11.6
C2-75M16G-B C2 16 28 46 113 90 113 113 60 45 11.6
C2-75M20G-B C2 20 28 46 113 90 113 113 60 45 11.6
C2-95M16G-B C2 16 35 57 143 114 143 143 76 57 16.6
C2-95M20G-B C2 20 35 57 143 114 143 143 76 57 16.6
C2-95M22G-B C2 22 35 57 143 114 143 143 76 57 16.6
C2-95M24G-B C2 24 35 57 143 114 143 143 76 57 16.6
C2-117M20G-B C2 20 44 73 176 141 176 176 94 71 22.7
C2-117M22G-B C2 22 44 73 176 141 176 176 94 71 22.7
C2-117M24G-B C2 24 44 73 176 141 176 176 94 71 22.7
C4-73/130M20G-B C4 20 40 67 146 117 146 146 78 59 17.1

Les valeurs caractéristiques au cisaillement par plan de cisaillement Rv,k sont données par crampon suivant les distances minimum décrites dans le tableau ci-dessus et pour un bois de classe C24. Elles sont exprimées en kN. Cette capacité peut être augmentée en utilisant une classe de bois supérieure (voir le facteur k3 selon l’Eurocode 5). Cette capacité peut également être diminuée avec des valeurs plus basses de a3,t (voir le facteur k3 selon l’Eurocode 5). Pour des épaisseurs de bois t1 ou t2 plus faibles, se référer à l’Eurocode 5. La capacité résistante du boulon n’est pas prise en compte dans ce tableau et devra être ajoutée.
