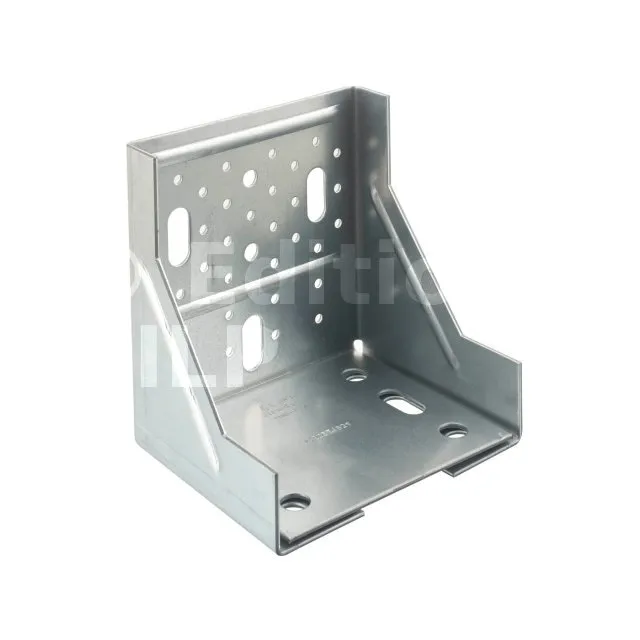

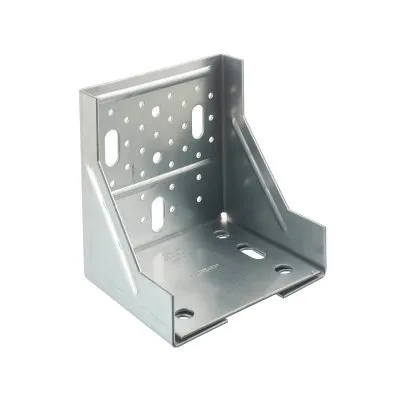

Équerre pour murs rideaux ACW - Réf. ACW155_6

Équerre pour murs rideaux ACW - Réf. ACW155_6

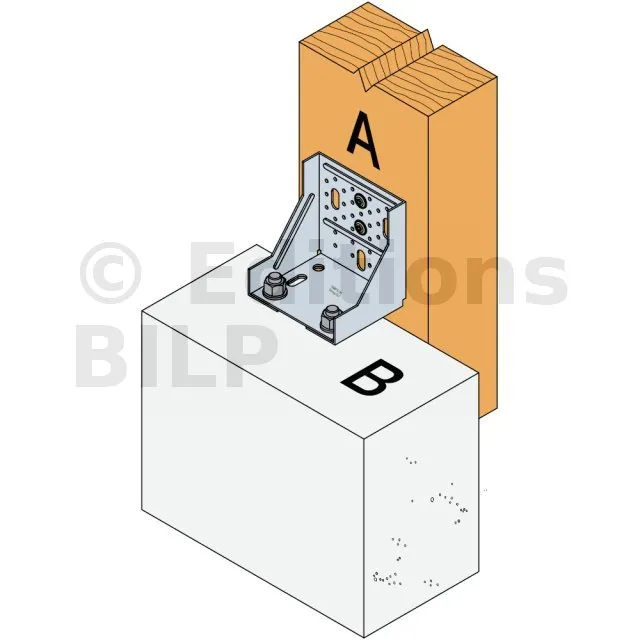

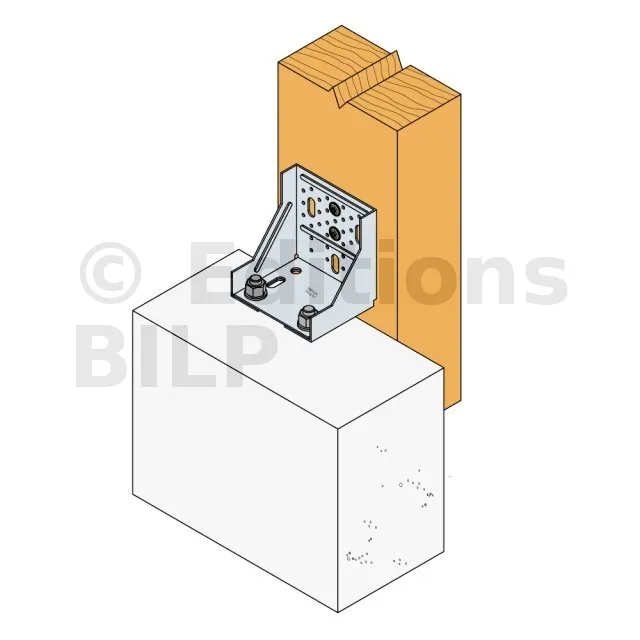

Ce connecteur a été développé pour être utilisé avec des murs rideaux bois, fixés sur dalle béton. Il peut être utilisé dans plusieurs configurations en fonction des besoins. Sa forme particulière lui permet de reprendre des charges importantes sans aucune déformation.

bientôt DISPO
Expédition estimée dans 8 jours.
19€71
  HT  / équerre
soit 118.23€ pour 6 équerres
(141.87 € TTC)

  • Référence
    ACW155_6
  • Epaisseur
    2,5mm
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275,
  • Marque
    SIMPSON Strong-Tie

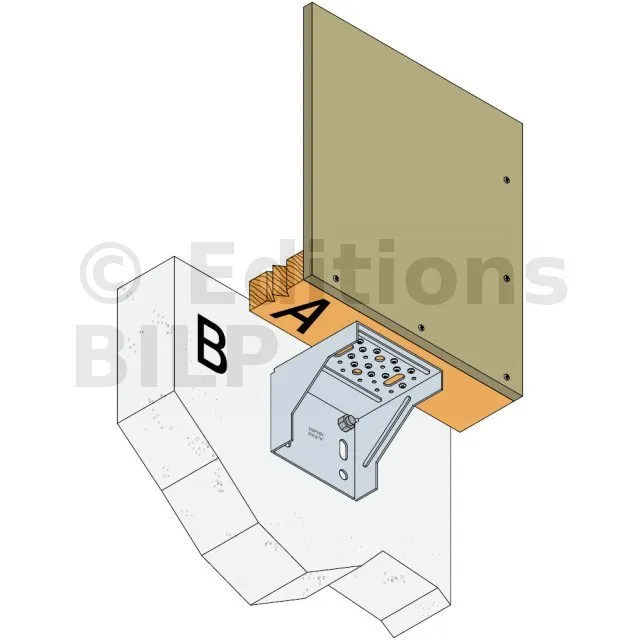

  • Perçages Aile B
    33Ø55mm - 2Ø9mm - 1Ø13x30mm
  • Perçages Aile A
    4Ø14mm - 2Ø14x30mm
  • Largeur
    150mm
  • Profondeur
    123mm
  • Hauteur
    154mm

Caractéristiques

Déclaration de performance : FR-DoP-e06/0106

Matière :

  • Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346,
  • Epaisseur : 2,5 mm.

Avantages

  • Reprise de charges très élevées,
  • Utilisable dans de nombreuses configurations.

Applications

Support

  • Porteur : dalle béton,
  • Porté : murs rideaux.

Domaines d’utilisation

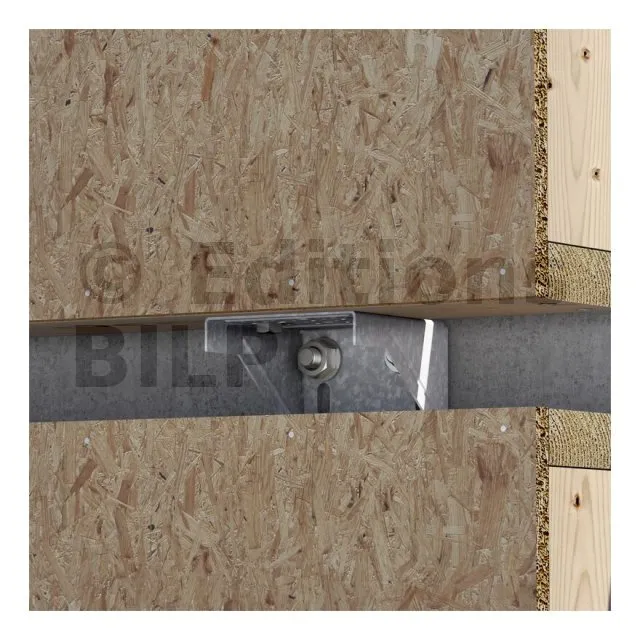

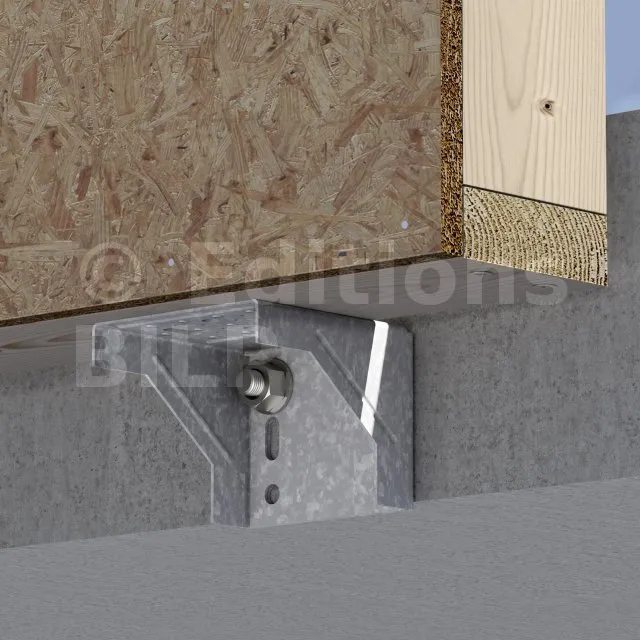

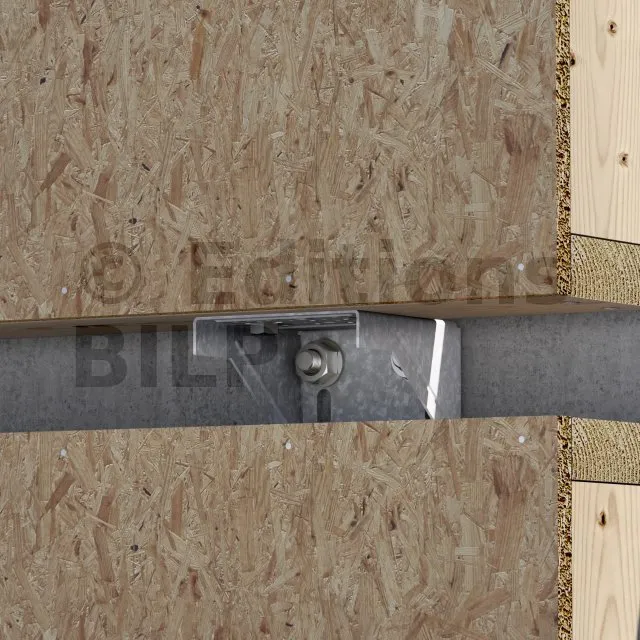

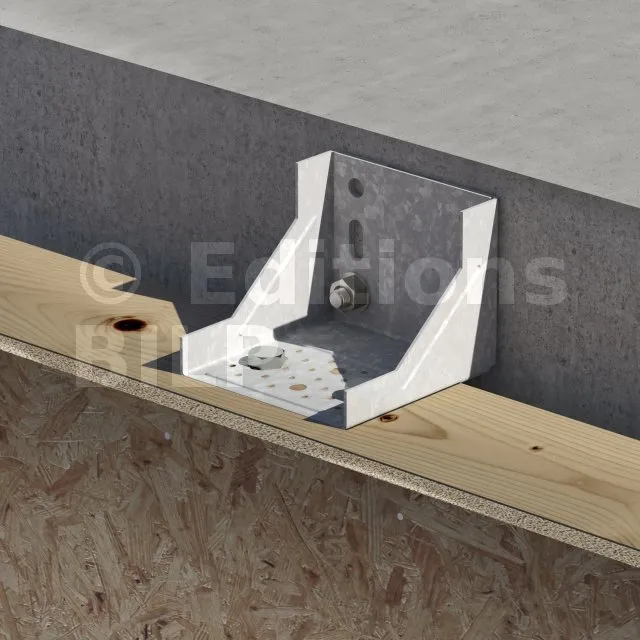

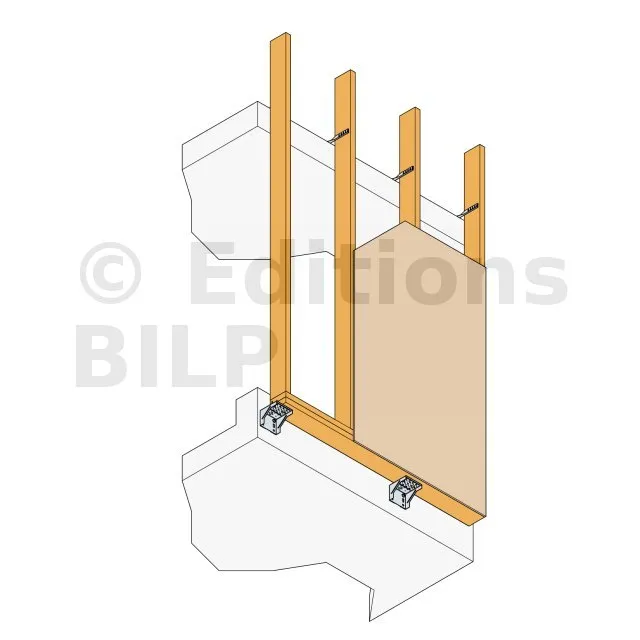

  • Fixation sur dalle béton d’éléments de façade à ossature bois non porteur.

Données techniques

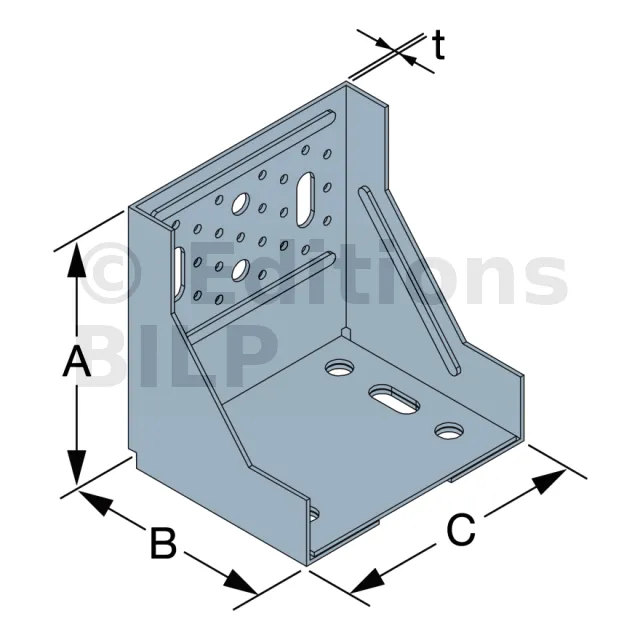

Dimensions


Revêtement en plaque polyester
Verticalité

Utilisez un niveau pour la vérification puis fixer les bras obliques aux piquets.
Attention, il s’agit d’un dispositif de maintien temporaire. Ne prenez pas appui sur le mur et de tardez pas à placer les autres pans.


RéférencesDimensions [mm]Perçages Aile BPerçages Aile A
A B C t Ø5 Ø9 Ø13x30 Ø14 Ø14x30
ACW155 150 154 123 2.5 33 2 1 4 2

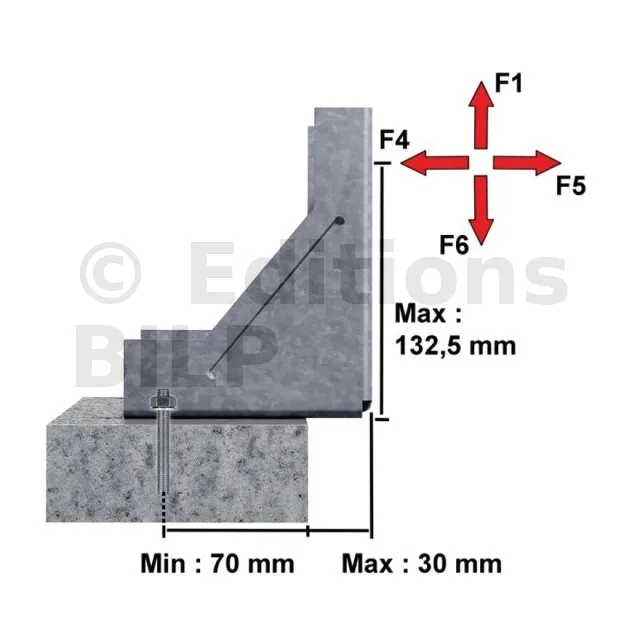

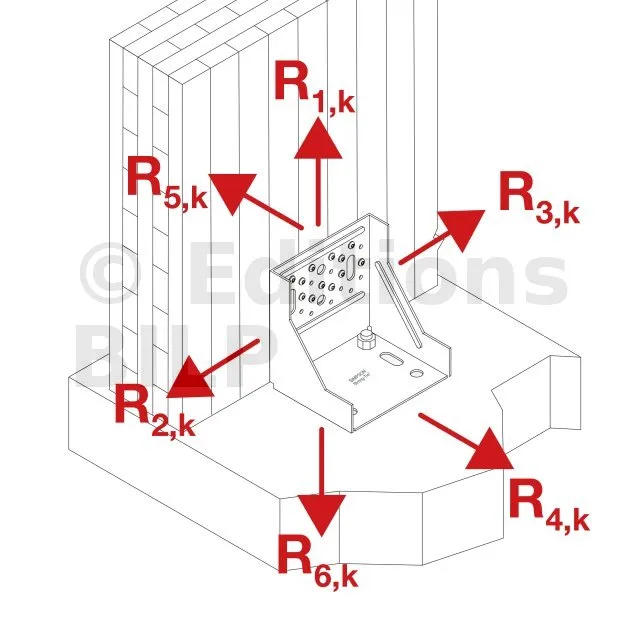

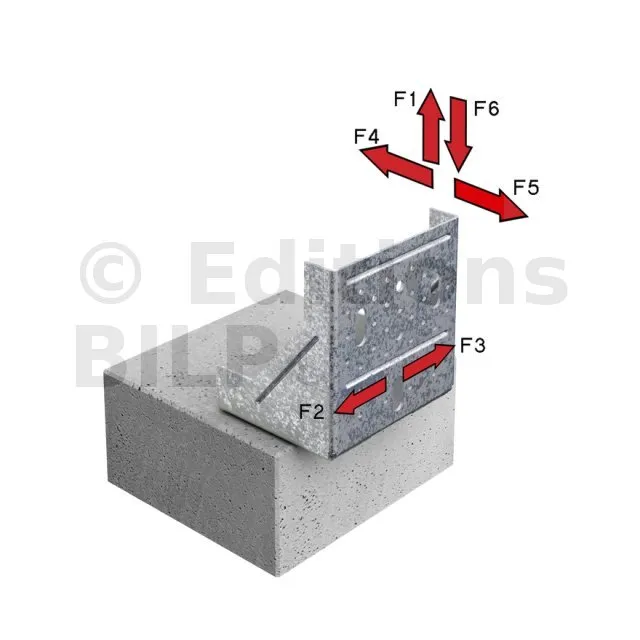

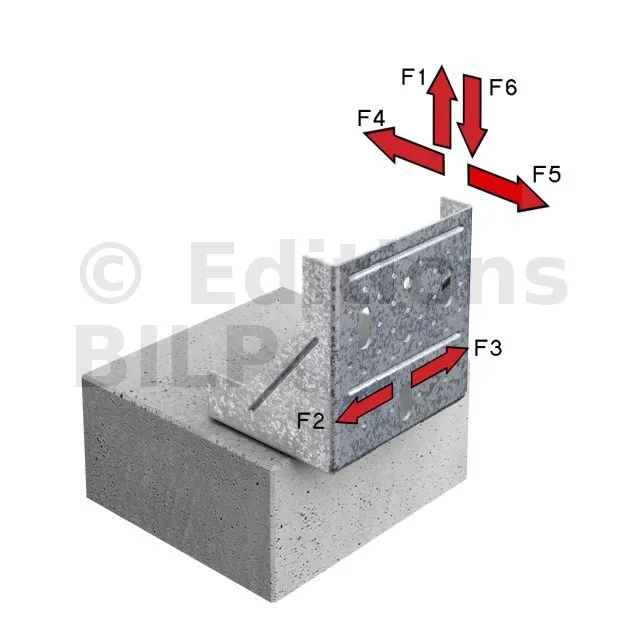

Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation en pleine dalle


Assemblage des montants avec les lisses
La toiture en croupe

Ce style de toiture est difficile à réaliser car il requière de nombreuses coupes en biais. A cela s’ajoute la quantité de vocabulaires spécialisés des nombreuses parties.

Les chevrons (en rouge) couvre la distance entre la panne faîtière (en jaune) et la panne sablière (en rose). Les arêtiers (en vert) sont connectés à la faîtière en formant en angle où les deux plans de la toiture se rejoignent. Les empannons (en bleu) sont des sortes de chevrons qui courent des arêtiers à la sablière.


RéférencesValeurs caractéristiques- Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation en pleine dalle [kN]
Aile B Aile A R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
ACW155 13 CNA4.0x35 2 Ø12 16.3 15.3 21.1 5

Les résistances données dans ce tableau sont des résistances maximum. Il convient de vérifier la reprise de charge des ancrages. Si les ancrages n’ont pas une capacité suffisante, les charges de l’ACW155 doivent être réduites. De même, si la fixation à l’élément bois est réalisée avec des boulons ou des tirefonds, il faut alors vérifier que la charge puisse être reprise par ces fixations. Enfin, les reprises de charges données pour la configuration "Sur la dalle" sont vraies uniquement s’il n’y a pas de rotation possible de l’élément bois.

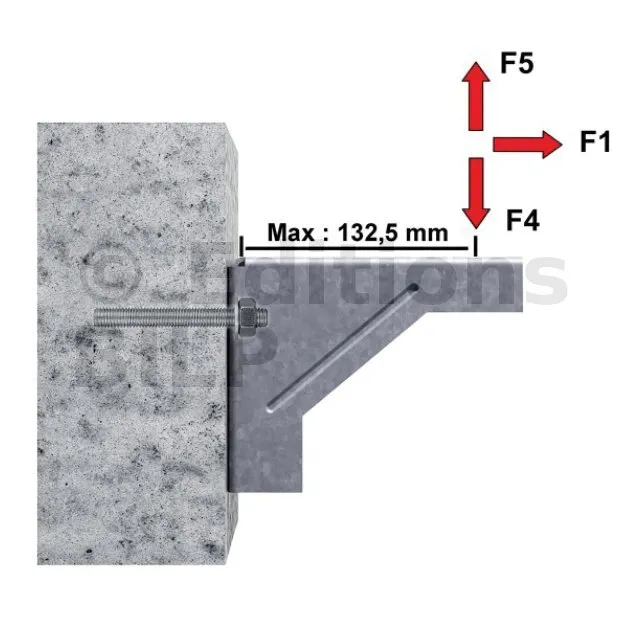

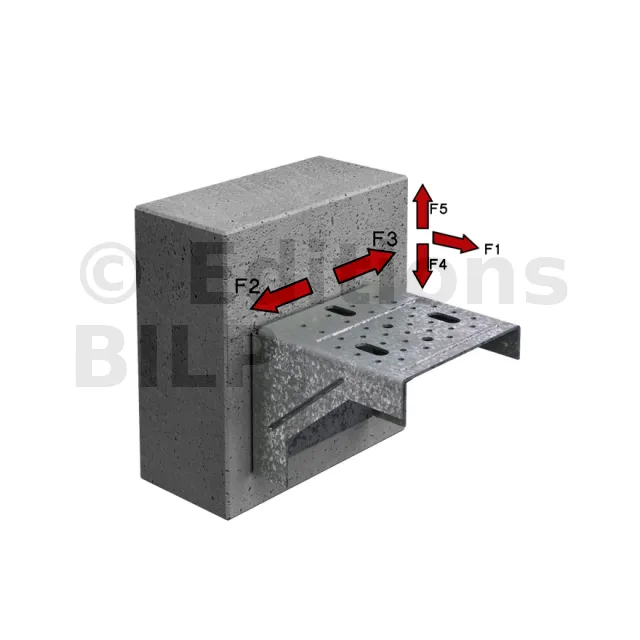

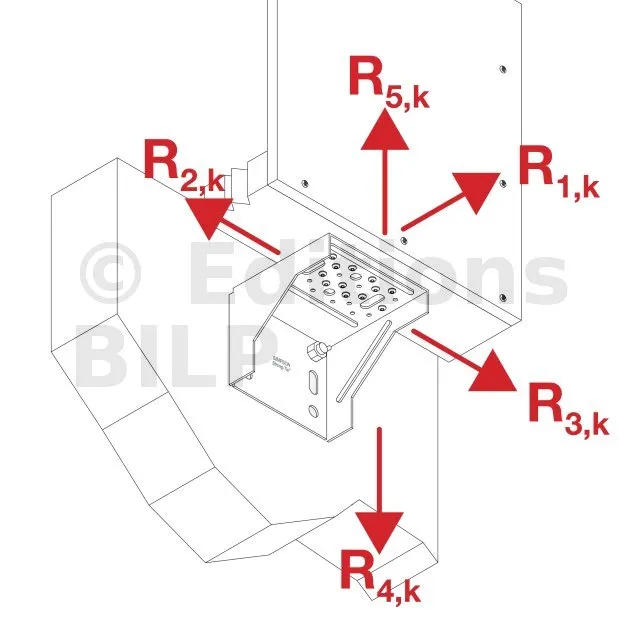

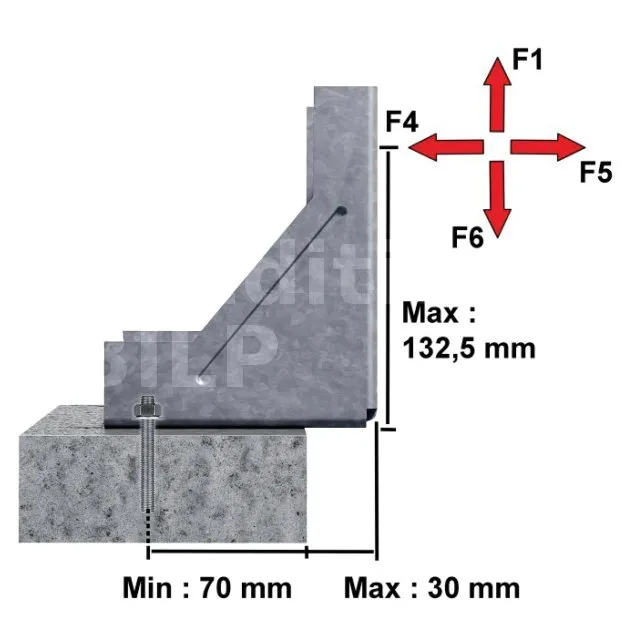

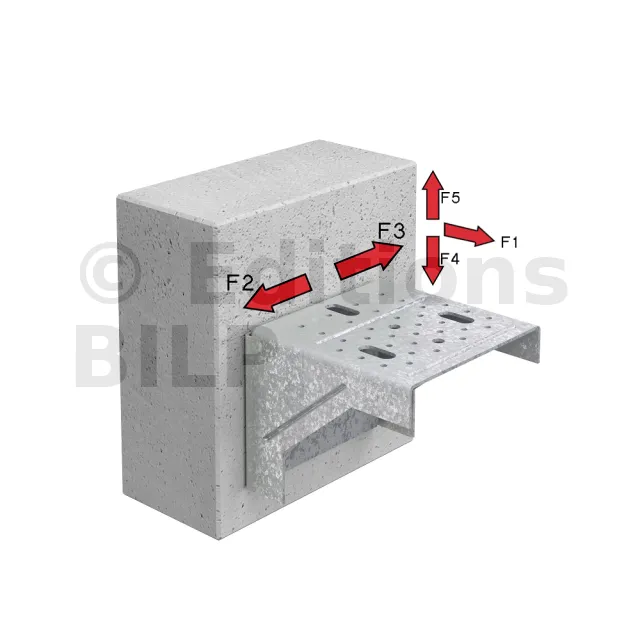

Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation proche du bord de dalle


Revêtement en plaque polyester


RéférencesValeurs caractéristiques- Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation en pleine dalle [kN]
Aile B Aile A R1.k R2.k = R3.k R4.k R5.k R6.k
Qté Type Qté Type CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
ACW155 13 CNA4.0x35 2 Ø12 8.8 8.9 6 11.4 21.2

Les résistances données dans ce tableau sont des résistances maximum. Il convient de vérifier la reprise de charge des ancrages. Si les ancrages n’ont pas une capacité suffisante, les charges de l’ACW155 doivent être réduites. De même, si la fixation à l’élément bois est réalisée avec des boulons ou des tirefonds, il faut alors vérifier que la charge puisse être reprise par ces fixations.
