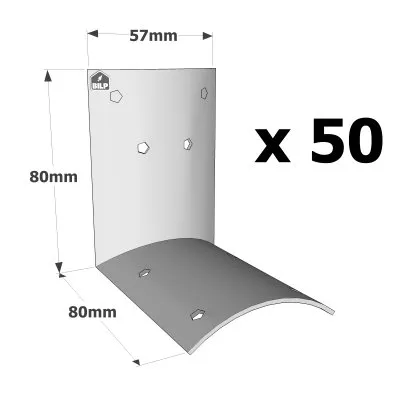

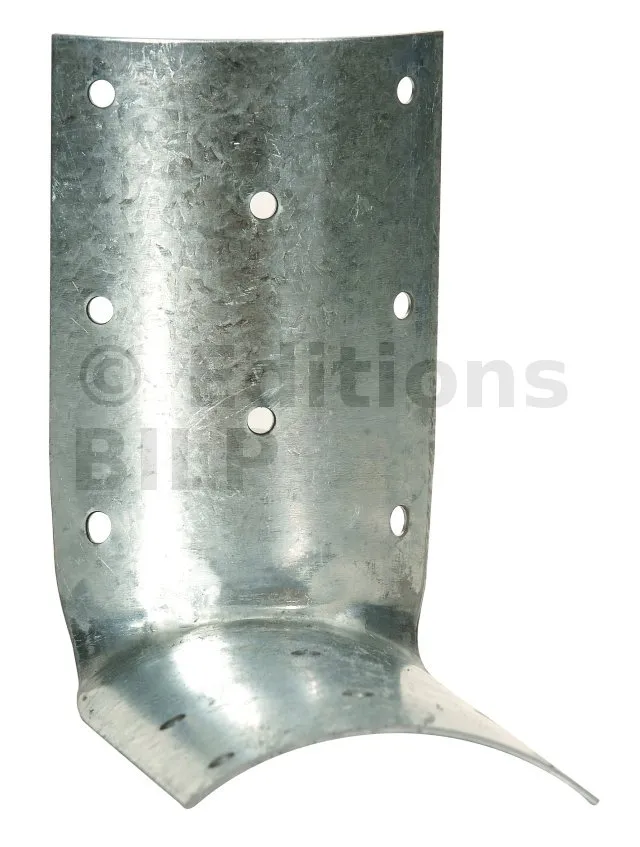

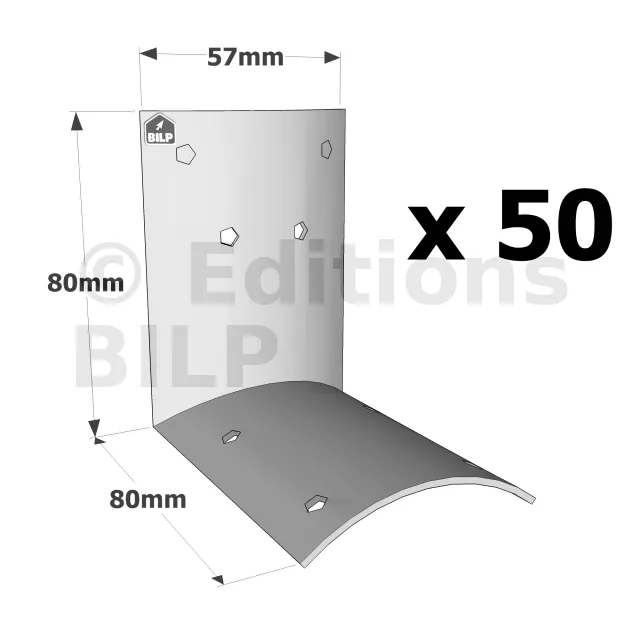

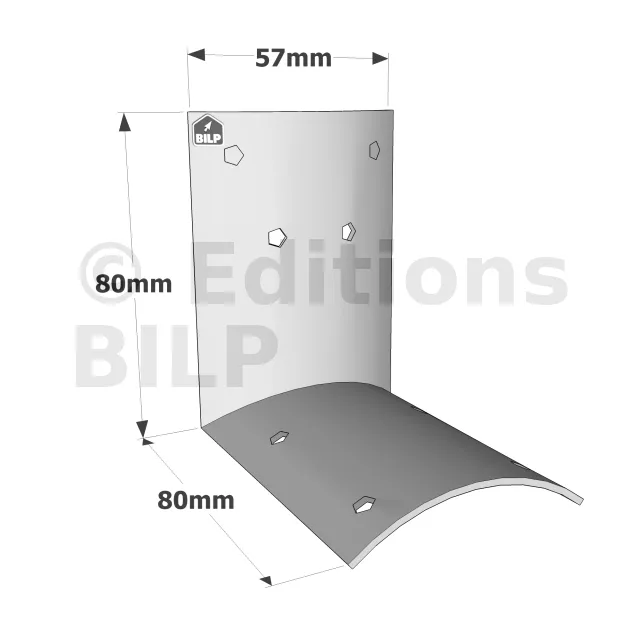

Equerre pour bois ronds - 57x80x80mm - Réf. EBR60-R_50
Les équerres pour bois ronds sont conçues spécialement pour l‘assemblage de bois rond, ces équerres sont utilisables dans de nombreuses configurations. Le profil incurvé des ailes contribue au maintien et à l‘esthétisme de l‘assemblage.
-
RéférenceEBR60-R_50
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Diamètre du bois60 - 120mm
-
Perçage Ø5 Aile B4
-
Perçage Ø5 Aile A4
-
Epaisseur1.5mm
-
Largeur57mm
-
Hauteur80mm
-
Profondeur80mm
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1,5 ou 2 mm selon les modèles.
Avantages
- Simplifie l’assemblage de bois ronds.
Applications
Support
- Porteur : bois rond traité à cœur,
- Porté : bois massif, bois lamellé-collé, bois composite.
Domaines d’utilisation
- Clôtures,
- Aménagements extérieurs, …
Données techniques

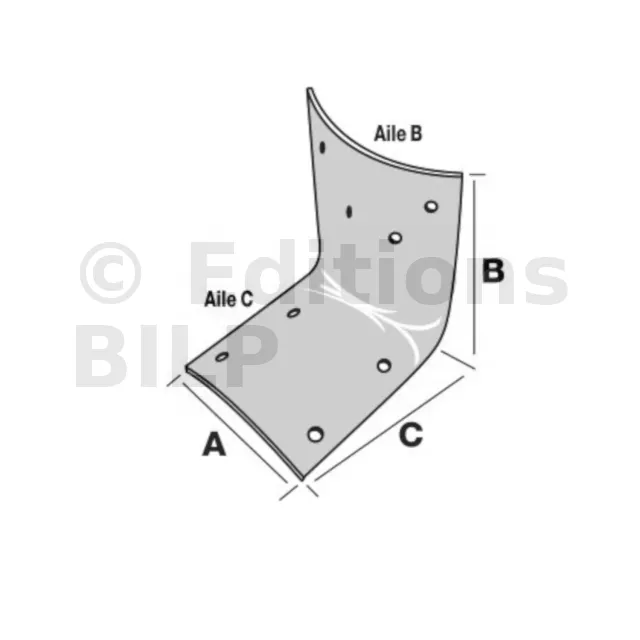

Dimensions
| Références | Dimensions [mm] | Perçages | Diamètre du bois [mm] | ||||
|---|---|---|---|---|---|---|---|
| A | B | C | Ep. | Aile A | Aile B | Diamètre du bois [mm] | |
| Ø5 | Ø5 | ||||||
| EBR60-R | 80 | 80 | 57 | 1.5 | 4 | 4 | 60-120 |
| EBR80-B | 123 | 123 | 74 | 1.5 | 6 | 8 | 80 - 140 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
- Pointes annelées CNA Ø4,0x50,
- Vis CSA Ø5x50.

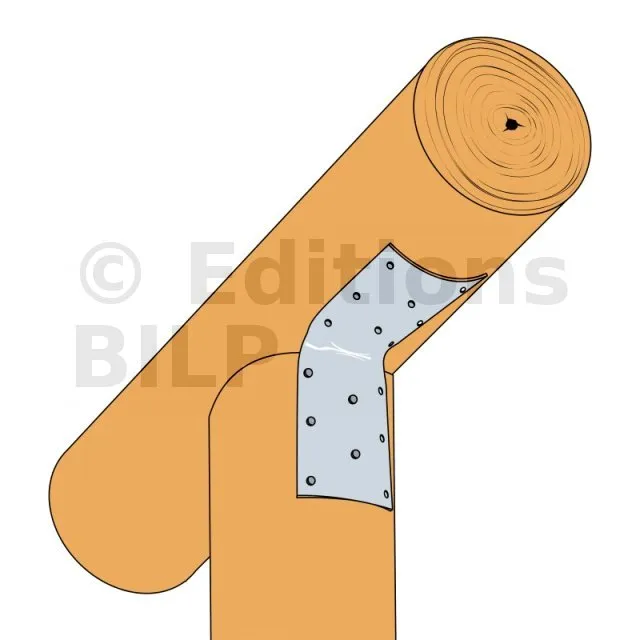

Installation
1. Approcher l’élément à fixer du support.
2. Pointer ou visser l’équerre à cet élément.
3. Pointer et visser également l’équerre sur le support bois.
