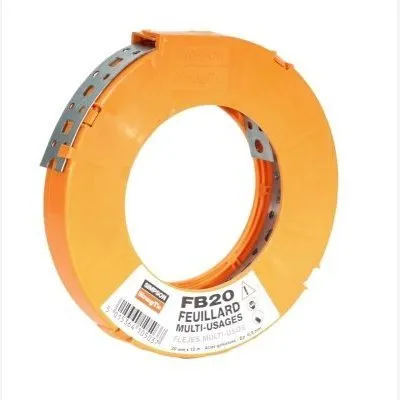

Feuillard perforé en acier galvanisé - épaisseur 0.9mm, largeur : 20mm, longueur : 10m - Réf. FB20
Le feuillard FB20 apporte une réponse aux problèmes liés à l‘antiflambement des charpentes. Il est particulièrement adapté à la fermette. Il permet aussi de répondre à de nombreuses mises en œuvre.
-
RéférenceFB20
-
Largeur20mm
-
Epaisseur0.9mm
-
Longueur10m
-
Conditionnementrouleau de 10m
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Trous de perçageTaille : Ø7 ; Taille (carré) : 7x7
-
Section minimale [mm²]10.8mm2
Caractéristiques
Déclarations de performance : FR-DoP-h10/0001
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 0,9 mm.
Avantages
- Souplesse de mise en œuvre,
- Reprise de charge au soulèvement.
Applications
Support
- Porteur : bois massif, bois composite, bois lamellé-collé, acier, béton,
- Porté : bois massif, bois composite, bois lamellé-collé, profil acier ou PVC.
Domaines d’utilisation
- Antiflambement des charpentes et bardage bois,
- Fixation de gaines,
- Réalisation d‘assemblages divers.
Données techniques
Dimensions
| Références | Dimensions | Perçages [mm] | Section minimale [mm²] | |||
|---|---|---|---|---|---|---|
| Largeur [mm] | Longueur [m] | Epaisseur [mm] | Taille | Taille (carré) | ||
| FB20 | 20 | 10 | 0.9 | Ø7 | 7x7 | 10.8 |
Performances du produit
Assurez-vous que l’angle supérieur du Z est placé sur le côté de la charnière pour ajouter le support. Utilisez des clous ou des vis pour la fixation. Bien vérifier à ce que la longueur des vis ou des clous soit plus courte que l’épaisseur de l’ensemble à fixer afin que ça ne passe pas à travers.
| Références | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|
| R1,k* | |||||
| Valeur maximum | CNA4,0X60 | CNA4,0X50 | CNA4,0X40 | CNA4,0X35 | |
| FB20 | 3,2 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |
* R1,k est calculée à partir des capacités des pointes, et ne doit pas excéder la valeur maximale.
n = nombre effectif de pointes sur une ligne suivant l’Eurocode 5 8.3.1.1 (8)
