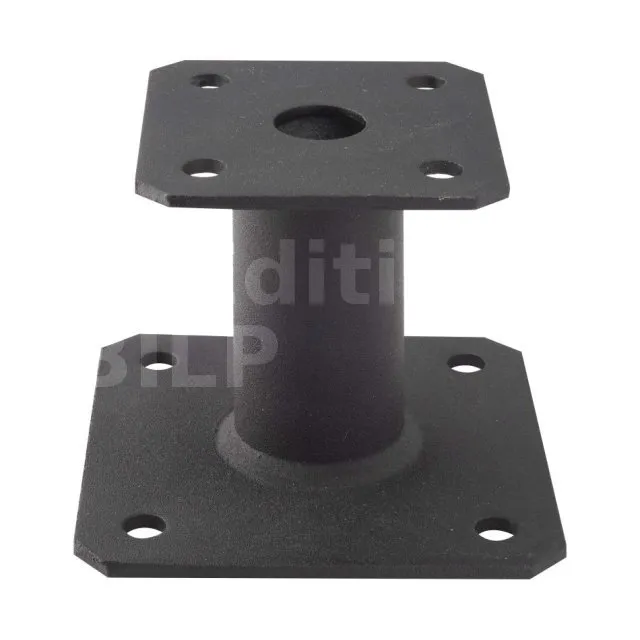

Pied de poteau FIXE - Réf. PPA100PB

Pied de poteau FIXE - Réf. PPA100PB

Le pied de poteau fixe finition noire PPA100PB est polyvalent et discret, il est couramment utilisé dans les applications structurelles.

bientôt DISPO
Expédition estimée dans 10 jours.
235€06
  HT  / Pied de poteau
(282.07 € TTC)

  • Référence
    PPA100PB
  • Matériau
    Acier S235JR suivant NF EN 10025 ; primaire électrozinguée suivant ISO 2081
  • Marque
    SIMPSON Strong-Tie
  • Fabrication
    Française
  • Finition
    peinture en poudre Polyester Architecture RAL9005
  • Epaisseur
    4mm
  • Largeur (A)
    100mm
  • Contenu
    Pied de poteau fixe finition noire
  • Largeur (D)
    130mm
  • Largeur (E)
    130mm
  • Profondeur (B)
    100mm
  • Perçages platine haute
    4Ø12
  • Perçages platine basse
    4Ø12
  • Hauteur (F)
    100mm
  • Diamètre (G)
    48.3mm
  • Charge maximale admissible en compression
    4.03 tonnes

Caractéristiques

Agréments techniques : ETA-07/0285

Déclarations de performance : FR-DoP-e07/0285

Matière

  • Acier S235JR suivant NF EN 10025,
  • Primaire électrozinguée suivant ISO 2081,
  • Finition peinture en poudre Polyester Architecture RAL9005,
  • Épaisseur : 4 mm.

Avantages

  • Finition noire pour un assemblage discret dans la structure,
  • Double traitement de surface pour une meilleure résistance à la corrosion,
  • Aucun usinage nécessaire.

Applications

Support

  • Porteur : béton, bois massif, bois lamellé-collé,
  • Porté : bois massif, bois lamellé-collé, bois composite.

Domaines d’utilisation

  • Poteaux de auvent,
  • Pergola,
  • Véranda, …

Données techniques

Dimensions


Installer la dernière rangée

Sauf par le fait du hasard ou bien que vous avez bien calculé d’avance, la partie supérieure de la dernière rangée du parement doit être ajustée. Avec une scie circulaire et un guide règle, coupez le haut de la bande de sorte que les plans de coupe butte bien contre la frise. Clouer les planches coupées en place.
Tailler les pierres

Si nécessaire, tailler les pierres et créer des angles. Meuler et couper suivant une ligne de coupe. Utilisez une meule et faites bien attention à ce que la pierre ne se fracture que suivant cette ligne. Autant que possible, cachez le bord coupé vers l’intérieur.


RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B D E F G t Ø12 Ø12
PPA100PB 100 100 130 130 100 48.3 4 4 4

Valeurs caractéristiques

RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k
Qté Type Qté Type
PPA100PB 4 LAG Ø10x80 4` Ø10* 78,5 / kmod^0.4

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées

RéférencesFixationsValeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1.k*
Qté Type Qté Type
PPA100PB 4 LAG Ø10x80 4 Ø10** 85.7

* La capacité caractéristique publiée est basée sur une durée de charge à moyen terme et une classe de service 3 (kmod = 0,7), selon EC5 (EN 1995). Pour toute autre durée de chargement et classe de service, veuillez vous référer à l’ETE.

** Reportez-vous à la gamme de produits d’ancrage Simpson Strong-Tie pour déterminer les ancrages appropriés.

  • Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, de l’espacement et des distances au bord.
