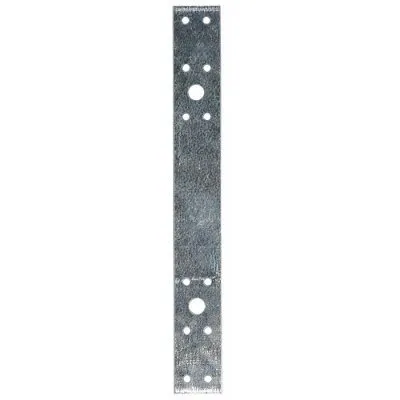

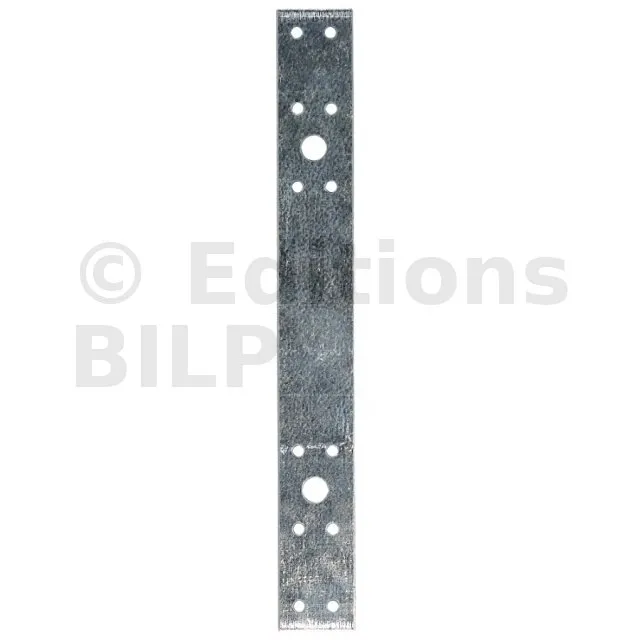

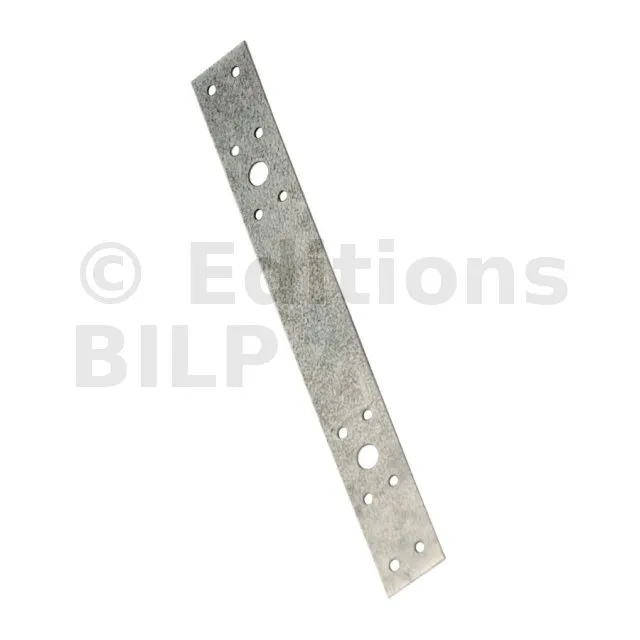

Suspente droite 25x200x1mm - Réf. SUD25/200/1_200
Les suspentes droites SUD permettent de nombreuses applications telles que fixations de faux plafonds, gaines, ...
-
RéférenceSUD25/200/1_200
-
Epaisseur1mm
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346,
-
MarqueSIMPSON Strong-Tie
-
Section minimale [mm²]15
-
Perçages Ø512
-
Perçages Ø82
-
FabricationFrançaise
-
Largeur25mm
-
Longueur200mm
Caractéristiques
Déclarations de performance : FR-DoP-h10/0001
Matière
- Acier S235JR suivant NF EN 10025,
- Finition électrozinguée blanc suivant NF EN ISO 2081..
Avantages
- Multi-usages...
Applications
Support
- Porteur : bois, béton, acier, …
- Porté : bois massif, bois composite, lamellé-collé, …

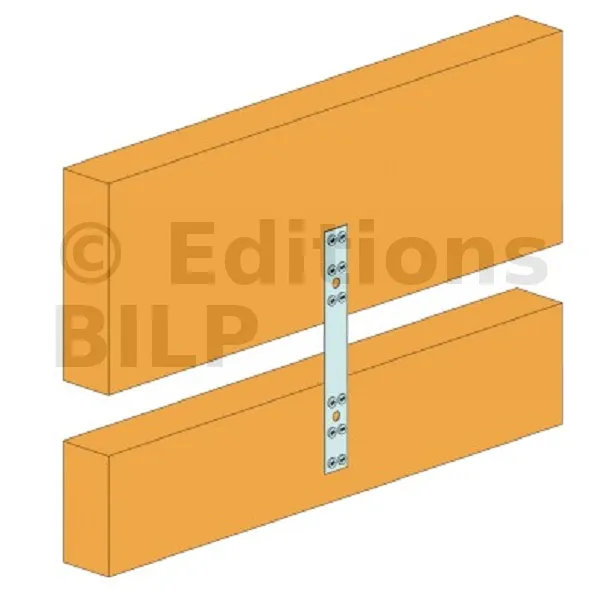

Domaines d’utilisation
- Fixation de faux plafonds,
- Gaines, …
Données techniques

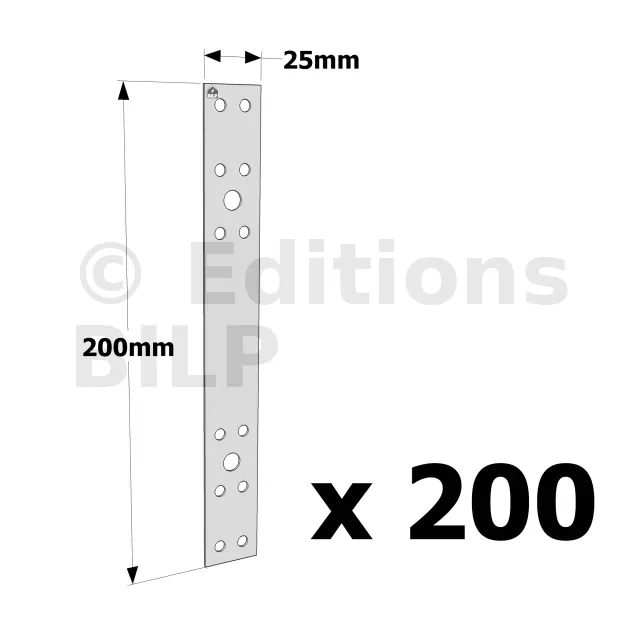

Dimensions

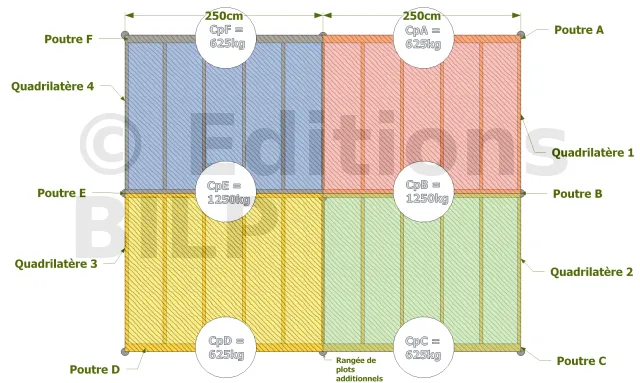

Voir : Déterminez la charge Cp sur chaque poutre porteuse et notez-la sur chaque poutre porteuse sur votre croquis.
- Exemple :
Pour une portée de 5m et un Cp de 2500kg, l’outil de calcul ne trouve aucune section possible. De plus, les grosses sections que je trouve dans le commerce sont hors de prix.
J’ajoute alors des points d’appui aux centres des poutres ; ce qui revient à doubler le nombre de quadrilatères et diviser la charge sur les poutres et diviser par deux la portée.
L’outil de calcul de section de poutre m’indique une section 200x75. Mon marchand me propose du 70x190 en 205cm. Super, l’outil de vérification de portée m’indique que je peux aller jusqu’à 259cm.
vous pouvez déterminer les entraxes aux extrémités (voir chapitre suivant).
- Exemple :

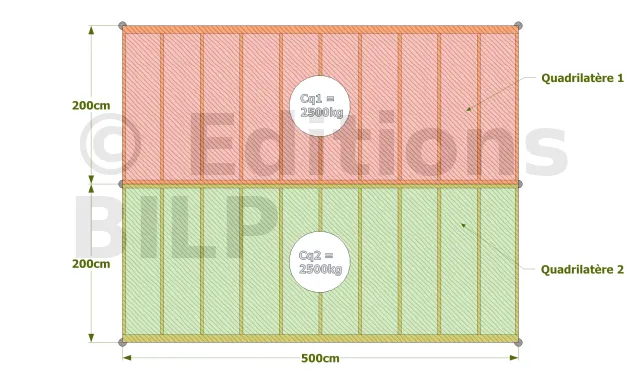

Cq1 = Cq2 = 2 x 5 x 250 = 2500kg
| Références | Dimensions [mm] | Perçages [mm] | Section minimale [mm²] | Résistances caractéristiques max. toléré [kN] | ||
|---|---|---|---|---|---|---|
| A | B | Ep | ||||
| SUD25/200/1 | 25 | 200 | 1 | 12 Ø5 - 2 Ø8 | 15 | 4.6 |
