Systèmes de fixation d’isolation thermique de murs (ITE)

1. Choix du connecteur en fonction du matériau isolant

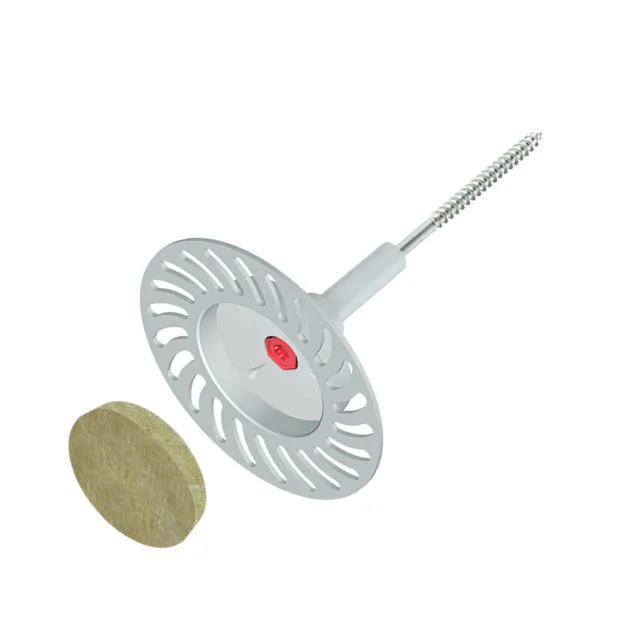

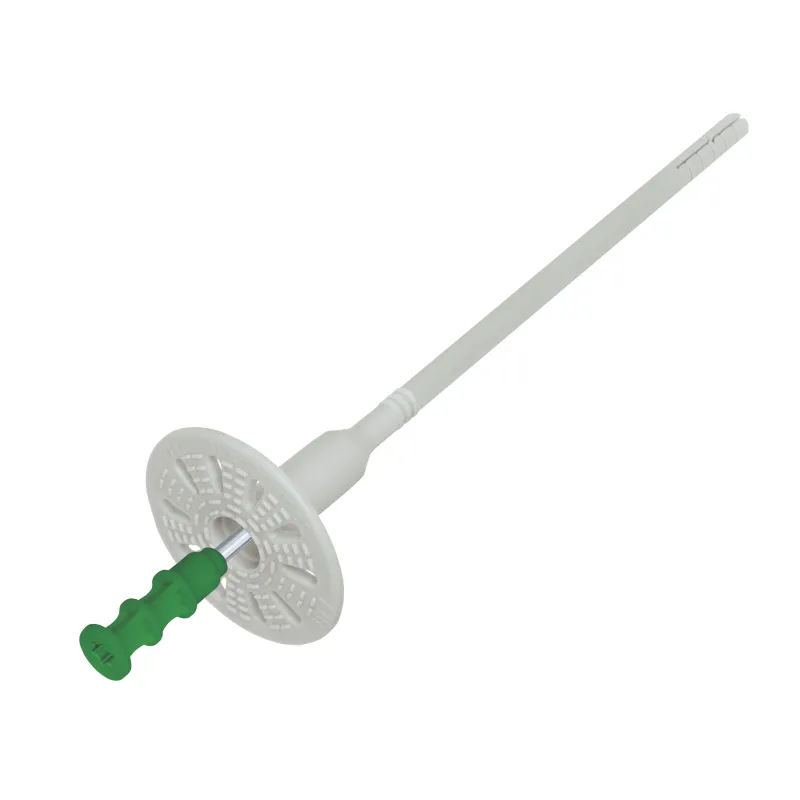

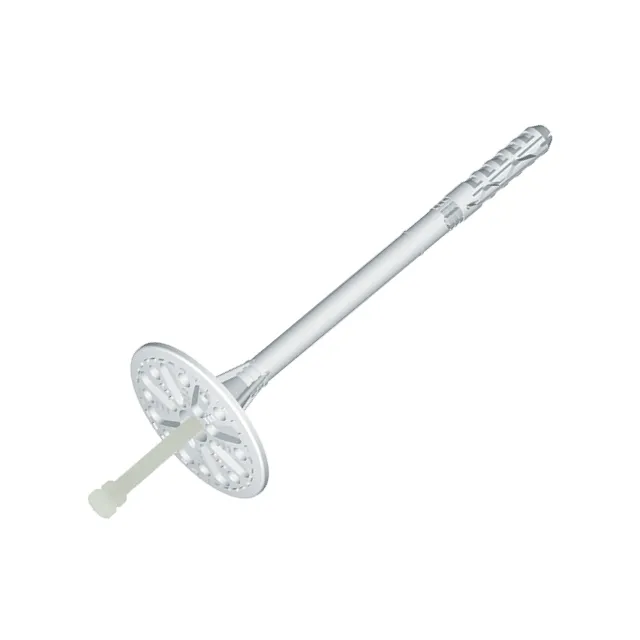

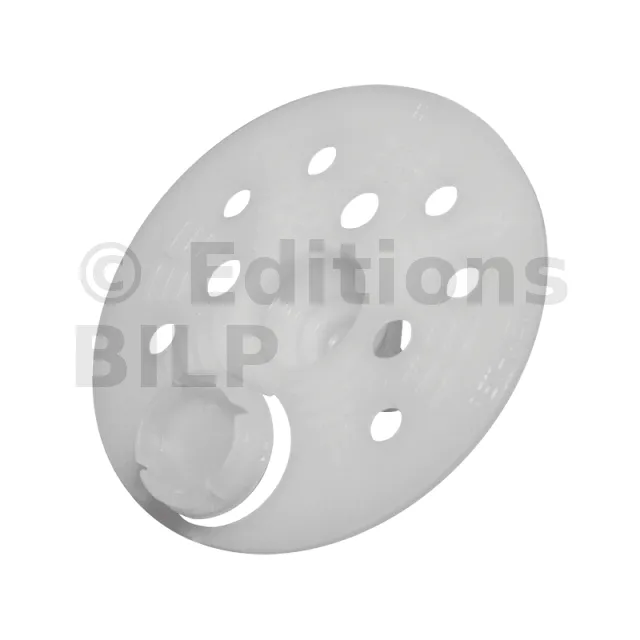

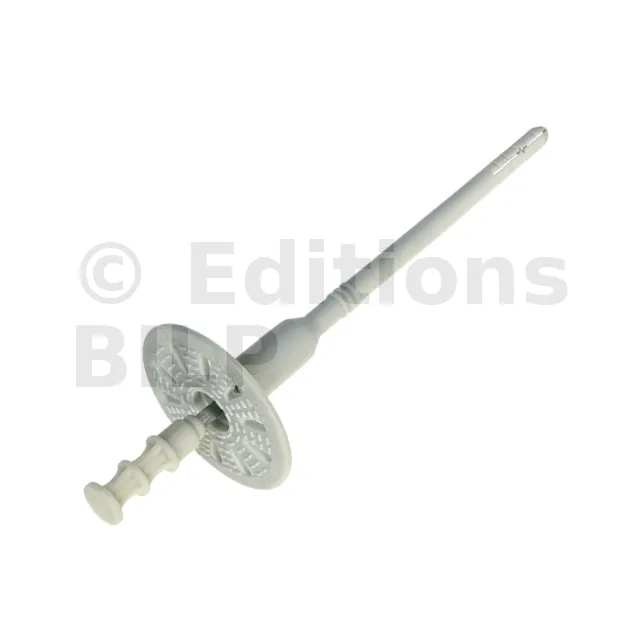

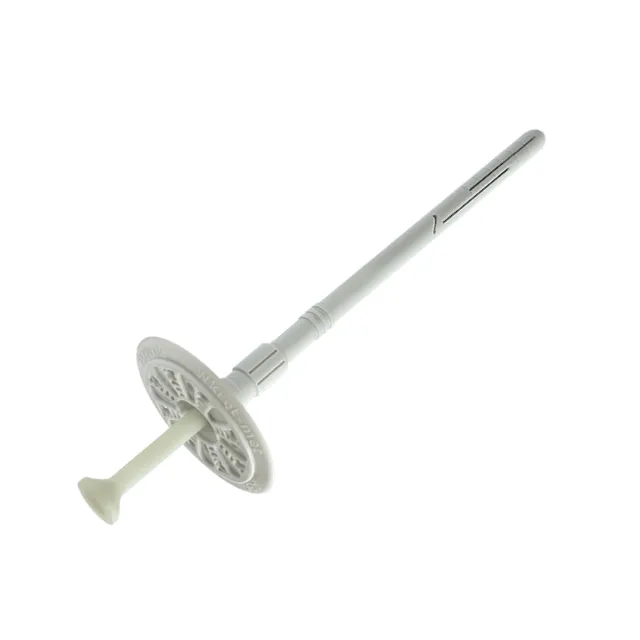

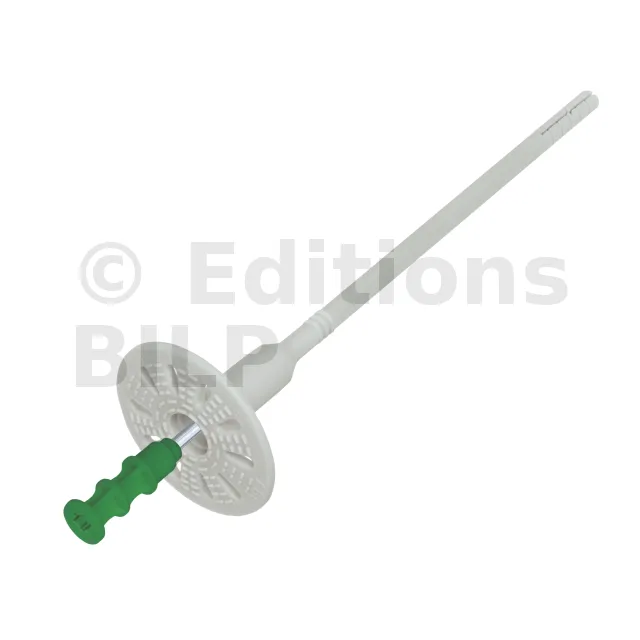

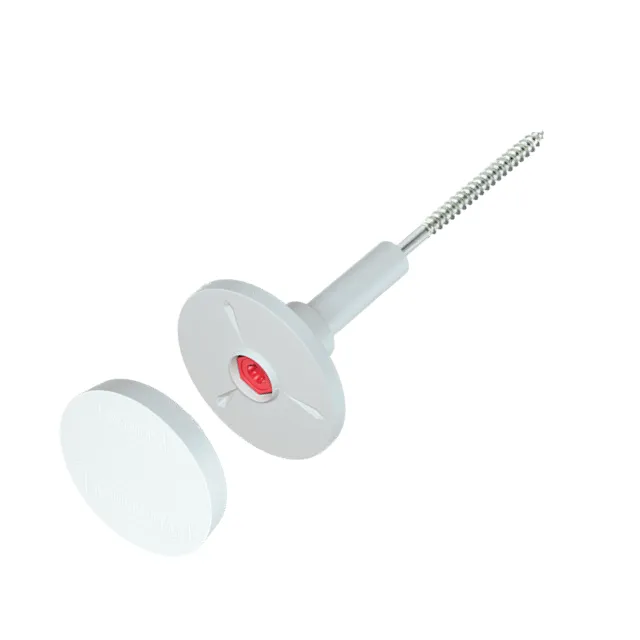

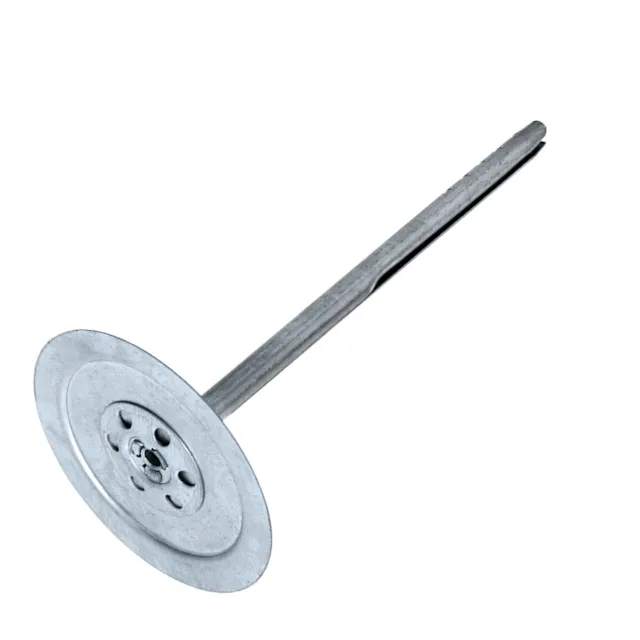

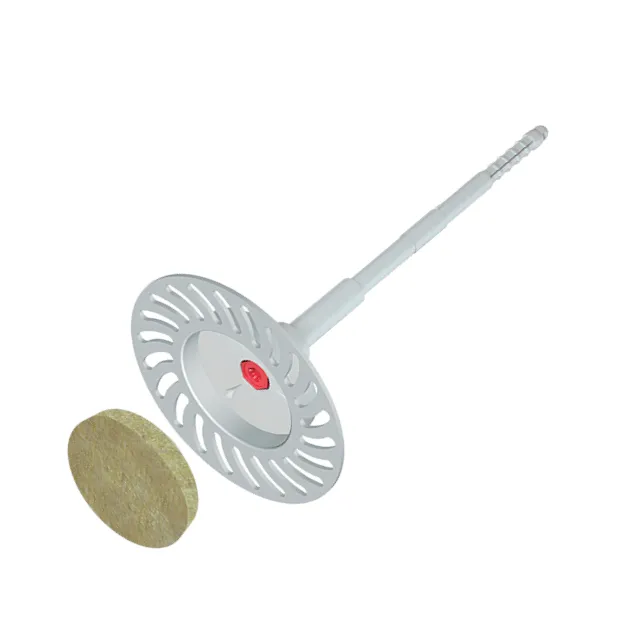

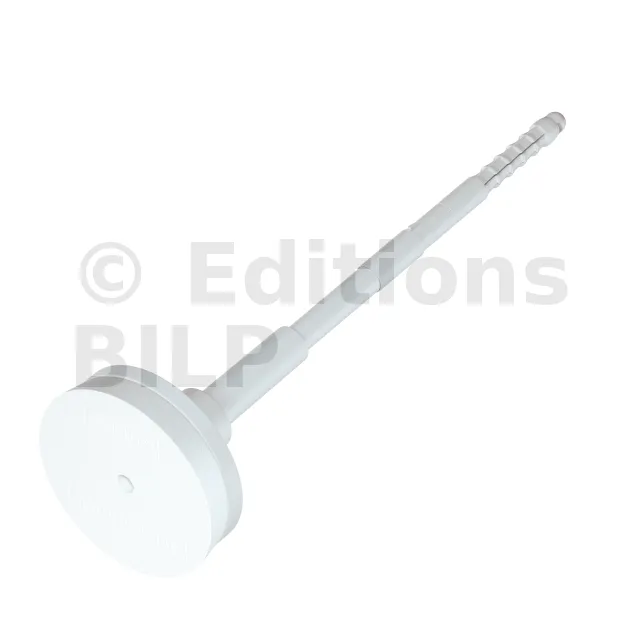

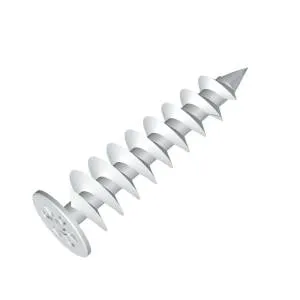

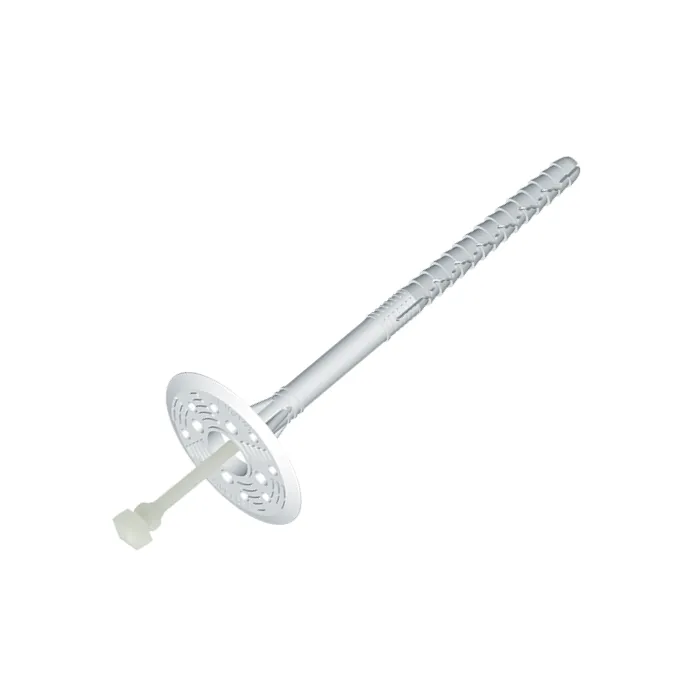

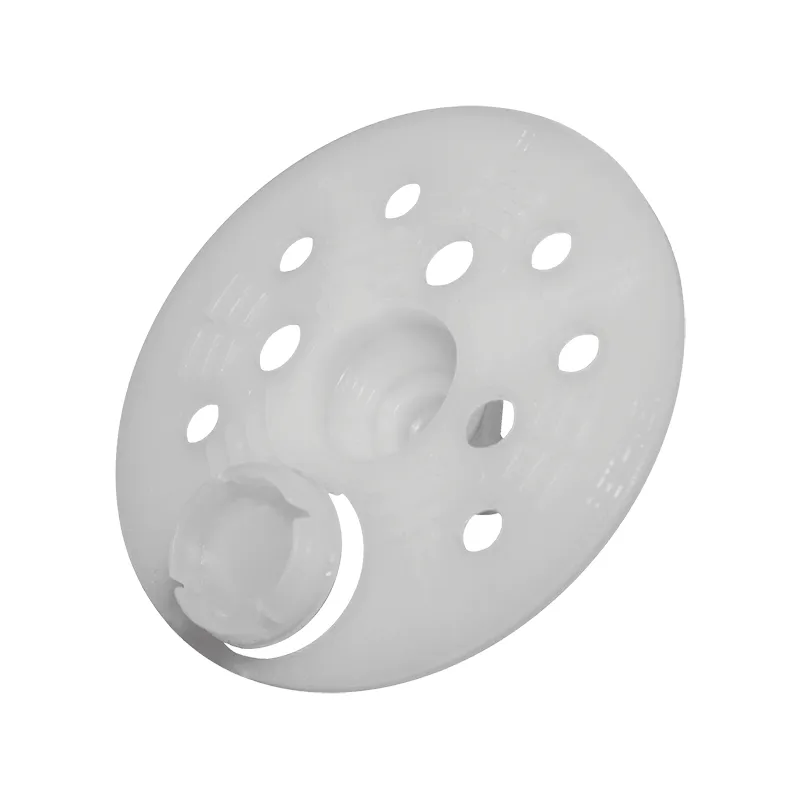

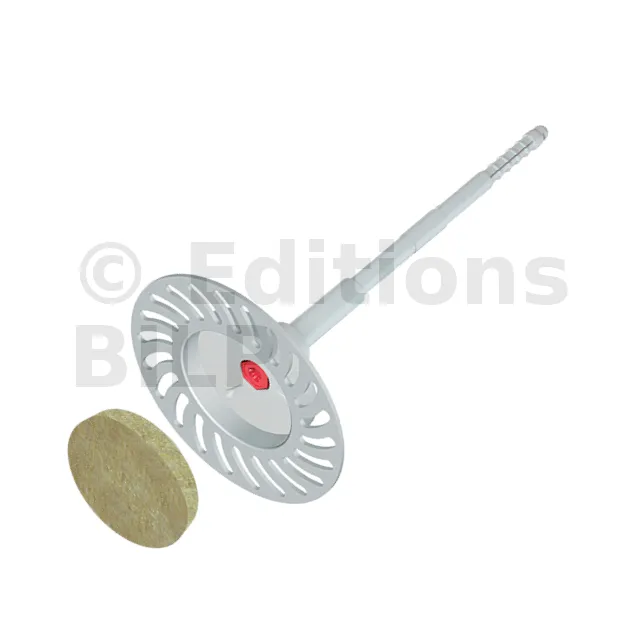

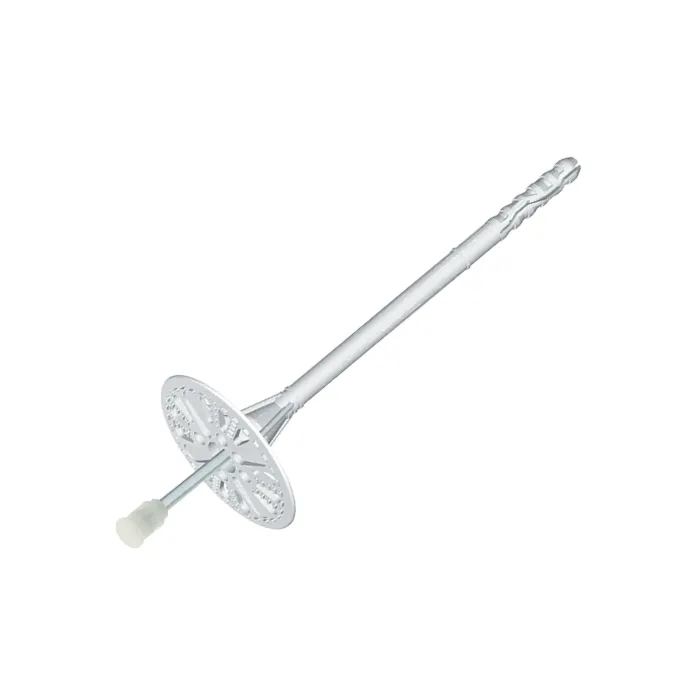

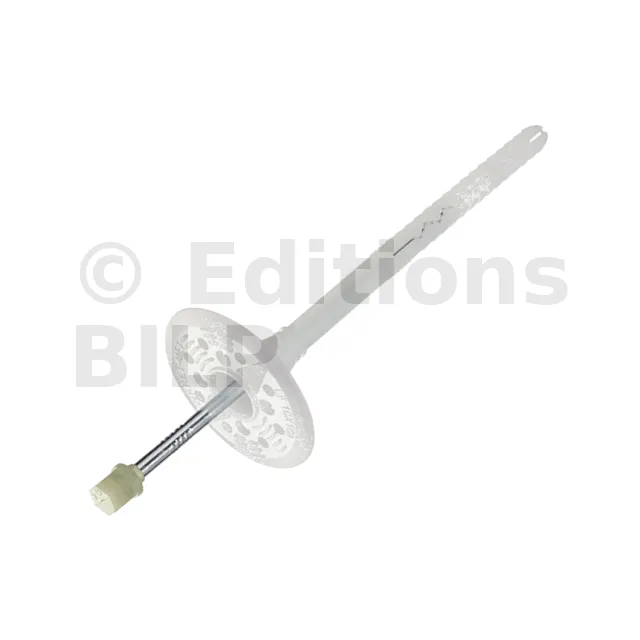

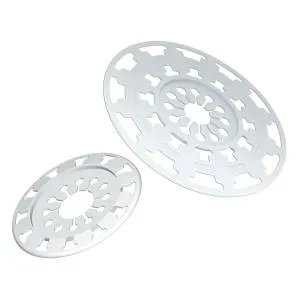

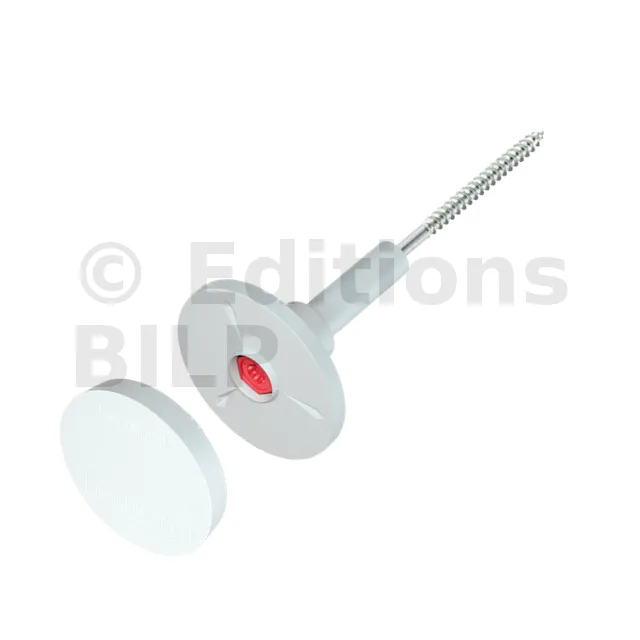

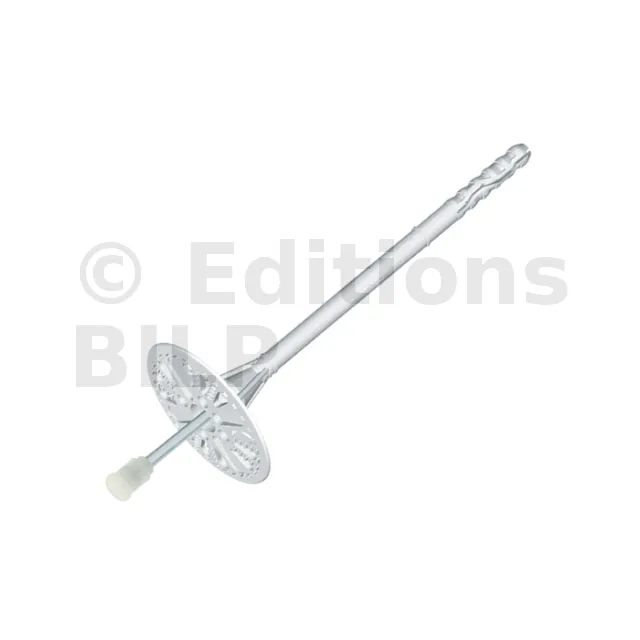

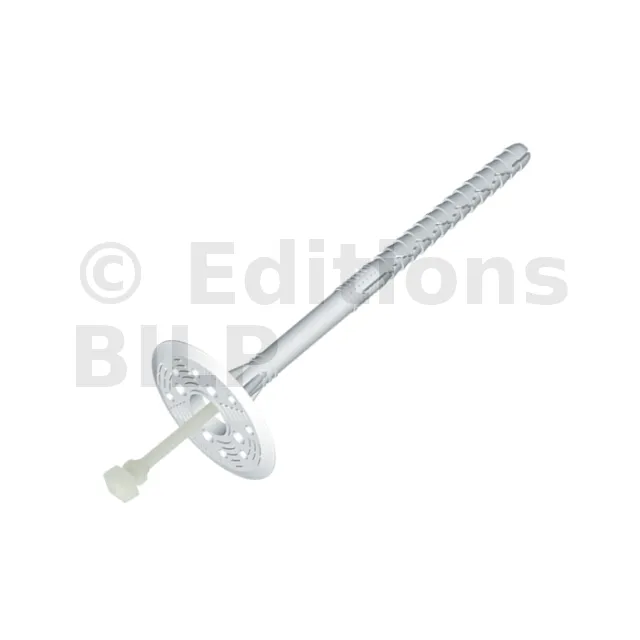

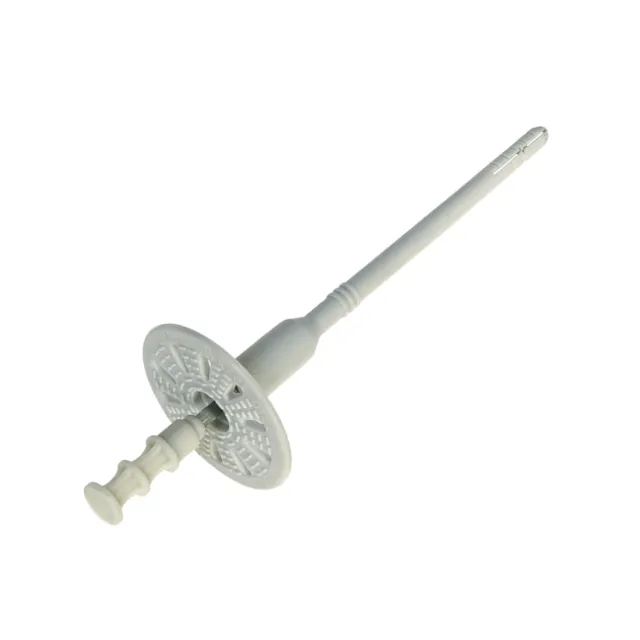

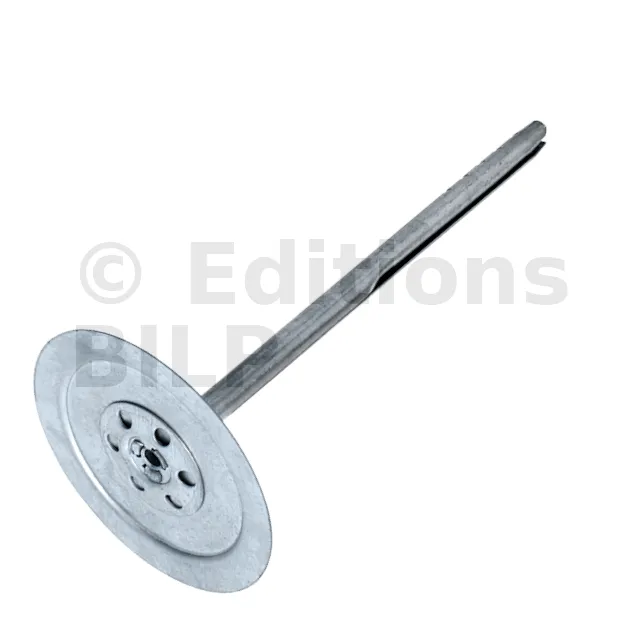

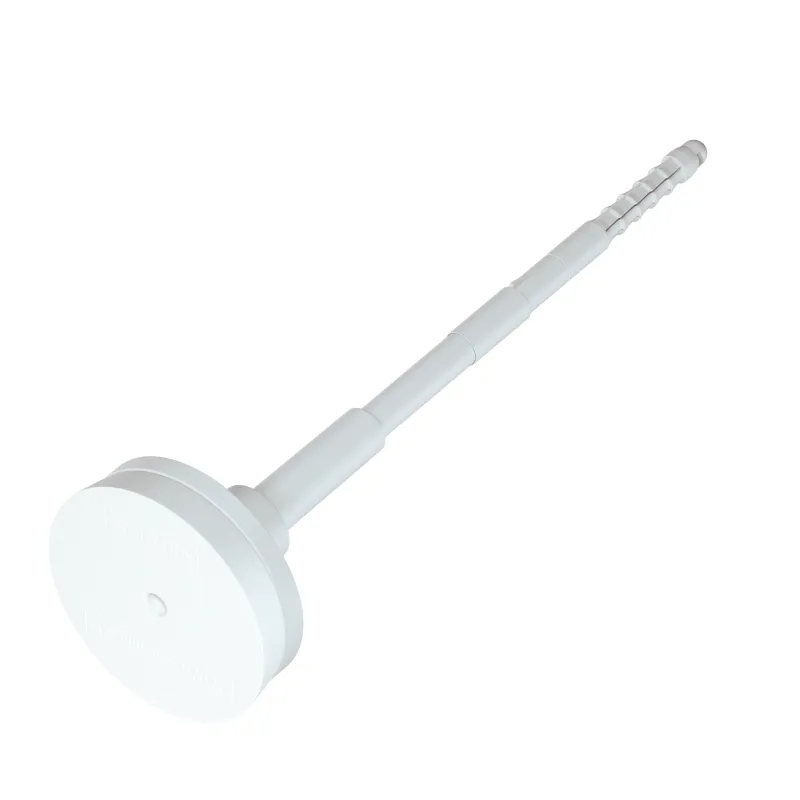

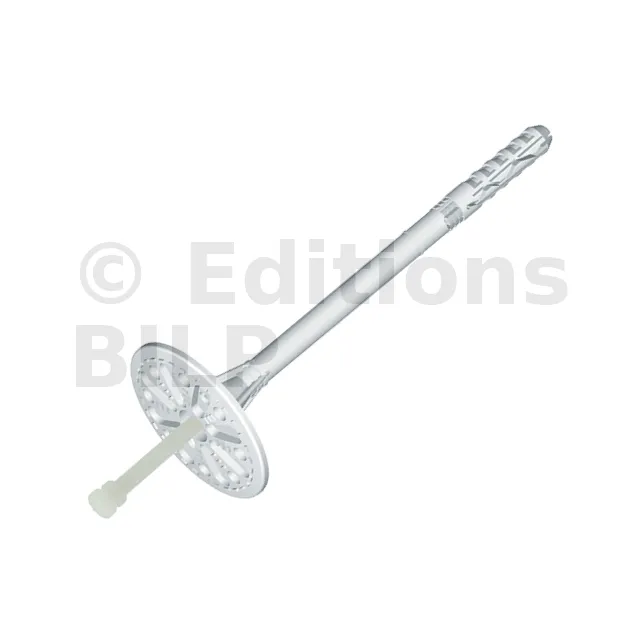

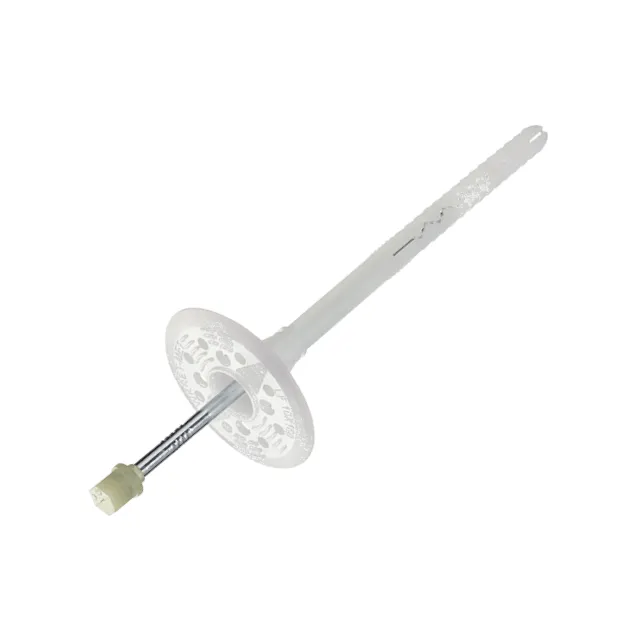

Les connecteurs avec des clous en plastique sont utilisés avec le polystyrène, tandis que ceux avec des clous métalliques conviennent à la laine et au polystyrène. Pour le feutre à lamelles, il est recommandé d’utiliser des connecteurs avec des clous métalliques en combinaison avec les rosaces TDX-90 ou TDX-140.
Longueur 140 - 300mm ∅8 : 95 - 195mm
∅10 : 70 - 260mm		 ∅8 : 110 - 210mm
∅10 : 120 - 260mm		 ∅8 : 95 - 195mm
∅10 : 70 - 260mm		 140 - 300mm 95 - 295mm 95 - 295mm 150 - 430mm 150 - 430mm 150 - 430mm 110 - 310mm 110 - 310mm rondelle 80 - 300mm
Type du
connecteur
Référence LFN-10 LTX FIXPLUG LMX LFMG-10 WKTHERM-8 WKTHERM-8S ECO-DRIVE 8 ECO-DRIVE-S 8 ECO-DRIVE W DRIVE W DRIVE S TD / TDP-060 MLN
Polystyrène EPS (expansé)
Polystyrène XPS (extrudé)
Laine minérale
Feutre à lamelles MW * * * *
Isolation minérale poreuse

* À utiliser avec des rosaces d’appui.

2. Choix du connecteur en fonction du substrat

Le choix du connecteur mécanique dépend du substrat et influe sur la durabilité du système ETICS. Les classes d’utilisation (A, B, C, D, E) sont spécifiées dans les instructions ETAG 14 et indiquées sur les étiquettes des connecteurs. Les nouveaux connecteurs, tels que WKTHERM-S et ECO-DRIVE, sont conçus pour une application universelle, évitant ainsi l’utilisation de multiples types de connecteurs sur des substrats différents.


ETAG 014 catégorie du substrat
Type du connecteur
Référence LFN-10 LTX FIXPLUG LMX LFMG-10 WKTHERM-8 WKTHERM-8S ECO-DRIVE 8 ECO-DRIVE-S 8 ECO-DRIVE W DRIVE W DRIVE S TD / TDP-060 MLN
Béton C 12/15, C 20/25-C 50/60
EN 206-1		 type A
Brique céramique pleine MZ
EN 771-1 / DIN 105-100		 type B
Brique de silice pleine KS
EN 771-2 / DIN V 106		 type B
Brique de silice creuse KSL
EN 771-2 / DIN V 106		 type C
Brique céramique creuse HLZ
EN 771-1 / DIN 105-100		 type C
Brique perforée poreuse
EN 771-1		 type C
Bloc de béton perforé HBL
EN 771-3		 type D
Beton cellulaire leger LAC
EN 771-3		 type D
Beton cellulaire autoclave (AAC) AAC 2
EN 771-7		 type E
Beton cellulaire autoclave (AAC) AAC 7
EN 771-4		 type E
Bois
C22-C24		 -
Panneau OSB
12.5-18.0 mm		 -
Tôle d’acier
0.5-1.25 mm		 -

3. Calcul de la longueur du connecteur

Pour choisir la longueur appropriée du connecteur pour une application spécifique du système d’isolation, les étapes suivantes doivent être suivies :

  • Avant de choisir le connecteur, il est important de vérifier si le bâtiment est récent ou s’il possède un ancien plâtrage, qui n’est pas adapté en tant que substrat de support.
  • Il est essentiel de déterminer le type de substrat du bâtiment.
  • Il est important de spécifier le matériau utilisé pour les panneaux isolants.
  • Il est nécessaire de connaître l’épaisseur des panneaux isolants utilisés comme matériau isolant.
  • Il est essentiel d’obtenir des informations sur le type de montage du connecteur, qu’il soit visible ou caché.
  • Les informations recueillies facilitent la sélection du connecteur approprié en termes de type et de longueur pour l’application spécifique.

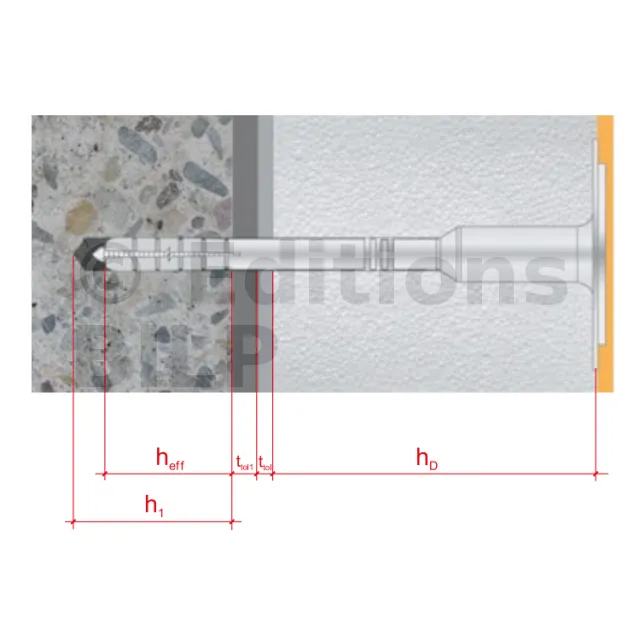

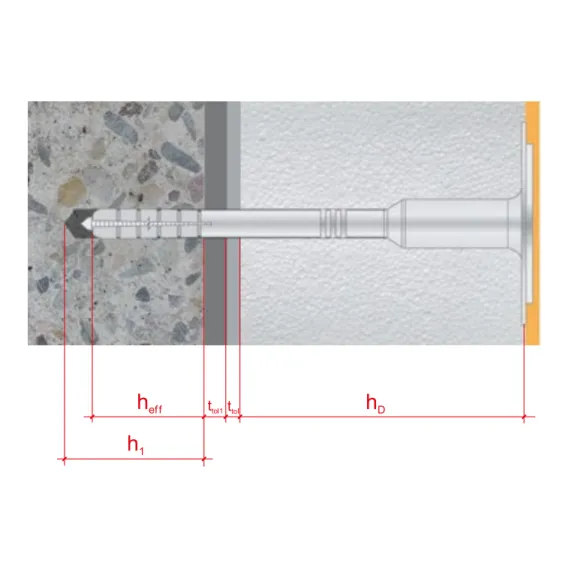

Montage en surface
Montage en surface

Ld = hD + ttol + ttol1 + hef

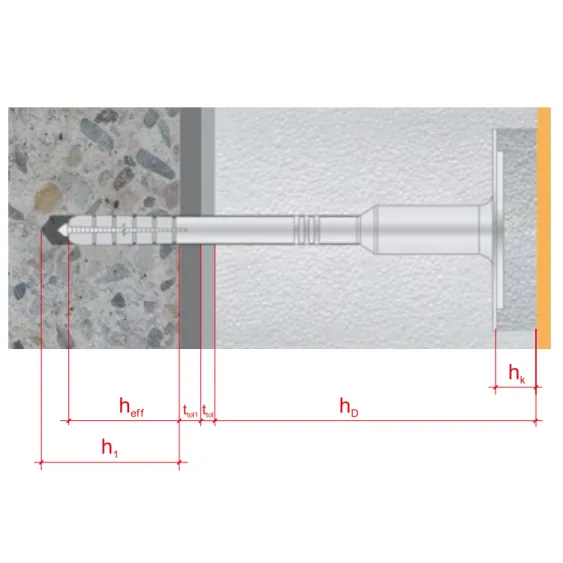

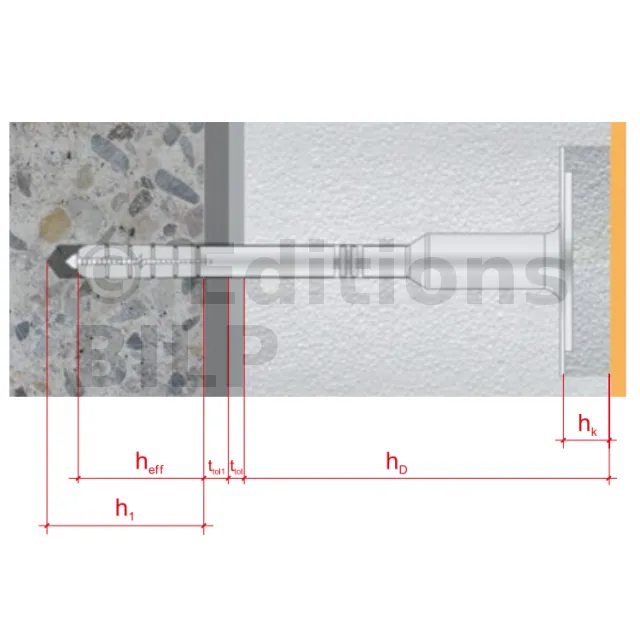

Montage encastré
Montage encastré

Ld = (hD - hk) + ttol + ttol1 + hef


  • hD : épaisseur du matériau isolant
  • hef : profondeur d’ancrage (À consulter dans les fiches produits des références concernées.)
  • h1 : profondeur du trou de montage
  • ttol : épaisseur du mortier colle (bâtiments neufs)
  • ttol1 : épaisseur de l’enduit existant (rénovation)
  • hk : épaisseur du disque de polystyrène

4. Nombre de connecteurs par m²

Plusieurs facteurs influent sur le choix approprié du nombre de connecteurs dans les différentes zones du bâtiment. Ces facteurs comprennent :

  • Les forces d’aspiration du vent dans la zone.
  • La hauteur du bâtiment.
  • La composante du poids total du système d’isolation, déterminée par le matériau isolant utilisé.
  • Le type de substrat et la résistance à la traction du connecteur.

Il est crucial, lors de l’élaboration du projet technique, de spécifier le type, la quantité et la répartition des connecteurs en fonction de la charge prévue. Le nombre de connecteurs requis ne doit pas être inférieur à 6 par mètre carré. Pour la zone de bordure de la façade, il est recommandé d’augmenter le nombre de connecteurs d’au moins 20% (calculé en fonction de la largeur de cette zone, qui correspond à 0,2 fois la largeur du côté le plus étroit du bâtiment et se situe entre 2 et 4 mètres).

Matériau isolant Zone centrale Zone de bord Hauteur du bâtiment
Polystyrène 6 pcs./m2 6 pcs./m2 <10m
Laine minérale 6 pcs./m2 8 pcs./m2
Polystyrène 6 pcs./m2 8 pcs./m2 >10m<20m
Laine minérale 8 pcs./m2 10 pcs./m2
Polystyrène 10 pcs./m2 12 pcs./m2 >20m
Laine minérale 12 pcs./m2 14 pcs./m2
