Eléments constitutifs Nomenclature des matériaux

Bruno

A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Voici un extrait gratuit du guide de construction :

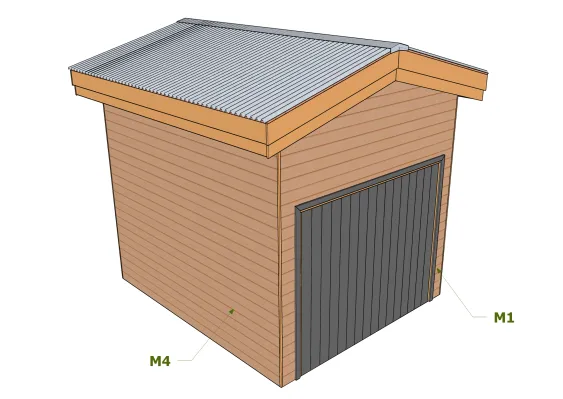

Composition globale de la structure

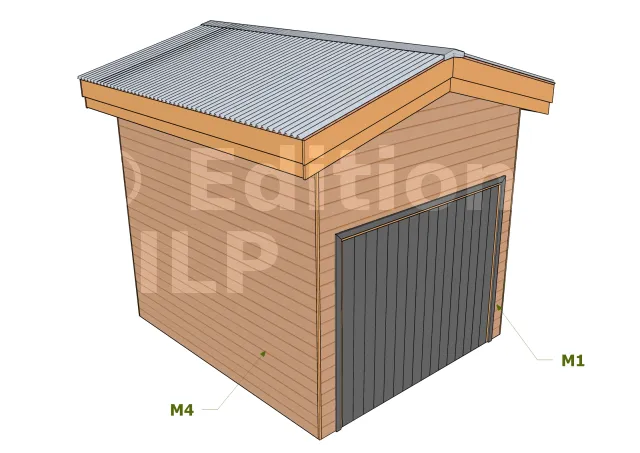

Eléments constitutifs 1

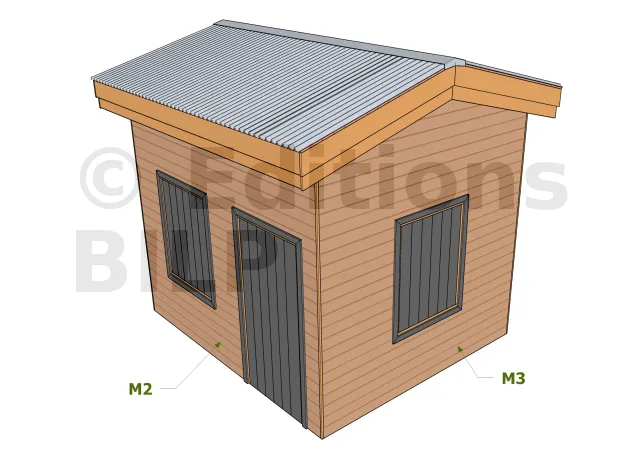

Eléments constitutifs 2

Nomenclature du mur M1

Vue ossature mur M1
Dimension ossature mur M1
Id. Désignation Section Longueur Qté
M1a Lisse basse 6x4 cm 15.7 cm 2
M1b Lisse haute 6x4 cm 284 cm 2
M1c Lisse de chainage 6x4 cm 296 cm 1
M1d Montant 6x4 cm 267.1 cm 4
M1e Montant (dessus porte) 6x4 cm 49.8 cm 7
M1f Traverse porte 7.5x6.3 cm 252.6 cm 3
M1g Montant porte 7.5x6.3 cm 200 cm 2

Nomenclature du mur M2

Vue ossature mur M2
Dimension ossature mur M2
Id. Désignation Section Longueur Qté
M2a Lisse basse 6x4 cm 216.4 cm 1
M2b Lisse basse 6x4 cm 24 cm 1
M2c Montant 6x4 cm 267.1 cm 8
M2d Lisse haute 6x4 cm 346 cm 2
M2e Lisse de chainage 6x4 cm 334 cm 1
M2f Montant de renfort et d’allège 6x4 cm 69.7 cm 4
M2g Montant (dessus fenêtre et porte) 6x4 cm 57.3 cm 8
M2h Contreventement 6x4 cm 76.7 cm 4
M2i Traverse basse et haute fenêtre 7.5x6.3 cm 102.6 cm 3
M2j Montant fenêtre 7.5x6.3 cm 120 cm 2
M2k Traverse porte 7.5x6.3 cm 105.6 cm 2
M2l Montant porte 7.5x6.3 cm 200 cm 2

Nomenclature du mur M3

Vue ossature mur M3
Dimension ossature mur M3
Id. Désignation Section Longueur Qté
M3a Lisse basse 6x4 cm 284 cm 1
M3b Lisse haute 6x4 cm 284 cm 2
M3c Lisse de chainage 6x4 cm 296 cm 1
M3d Montant 6x4 cm 267.1 cm 6
M3e Montant de renfort et d’allège 6x4 cm 69.7 cm 4
M3f Montant (dessus fenêtre) 6x4 cm 57.3 cm 4
M3g Contreventement 6x4 cm 126.1 cm 4
M3h Traverse basse et haute 7.5x6.3 cm 102.6 cm 3
M3i Montant fenêtre 7.5x6.3 cm 120 cm 2

Nomenclature du mur M4

Vue ossature mur M4
Dimension ossature mur M4
Id. Désignation Section Longueur Qté
M4a Lisse basse 6x4 cm 346 cm 1
M4b Montant 6x4 cm 267.1 cm 10
M4c Lisse haute 6x4 cm 346 cm 2
M4d Lisse de chainage 6x4 cm 334 cm 1
M4e Contreventement 6x4 cm 52.2 cm 8
M4f Contreventement 6x4 cm 34 cm 1

Nomenclature de la toiture : ferme

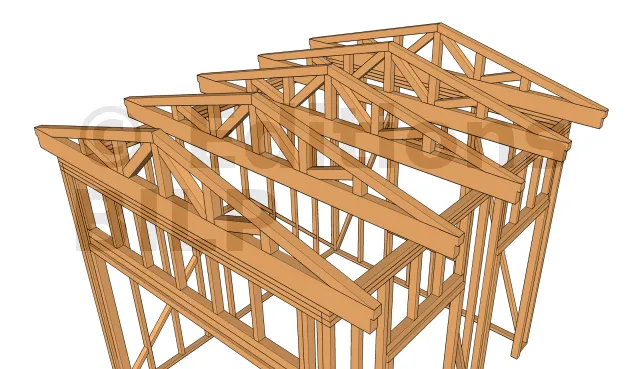

Vue ferme 1

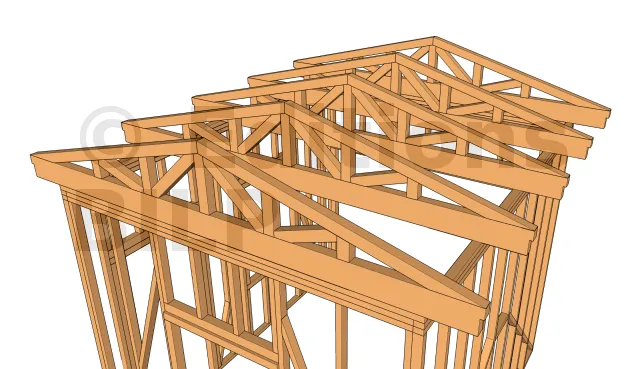

Vue ferme 2
Répartition ferme
Dimension ossature ferme
Id. Désignation Section Longueur Qté
F1 Entrait 17.5x6.3 cm 356 cm 5
F2 Poinçon 7.5x6.3 cm 39.9 cm 5
F3 Contrefiche 1 7.5x6.3 cm 27.6 cm 10
F4 Contrefiche 2 7.5x6.3 cm 14.3 cm 10
F5 Contrefiche 3 7.5x6.3 cm 57.4 cm 10
F6 Contrefiche 4 7.5x6.3 cm 44.5 cm 10
F7 Arbalétrier 7.5x6.3 cm 184.3 cm 10

Nomenclature de la toiture : chevron

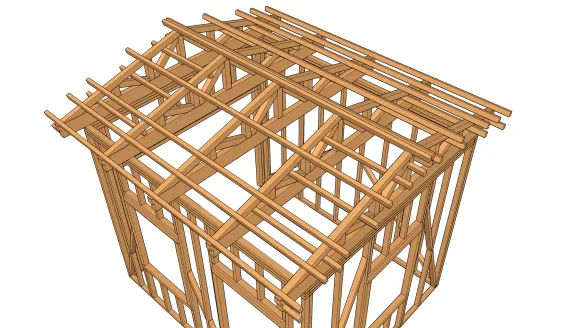

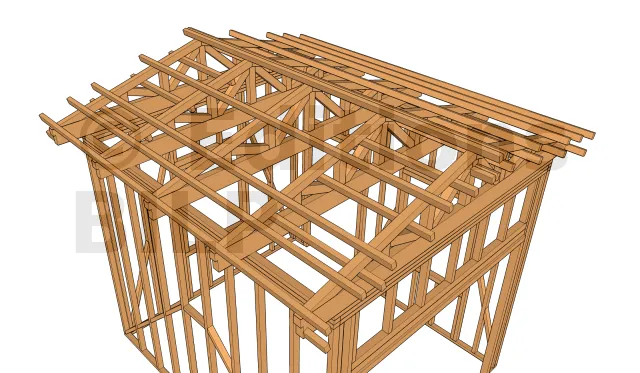

Vue chevron 1
Vue chevron 2
Répartition chevron
Dimension chevron
Id. Désignation Section Longueur Qté
Ch1 Chevron 6x4 cm 385.9 cm 10
Ch2 Chevron (porte bande de rive) 6x4 cm 109 cm 12
Ch3 Chevron (porte bande de rive) 6x4 cm 17.8 cm 8

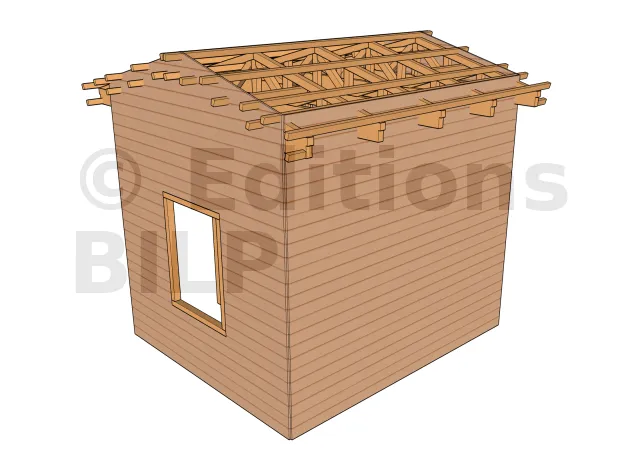

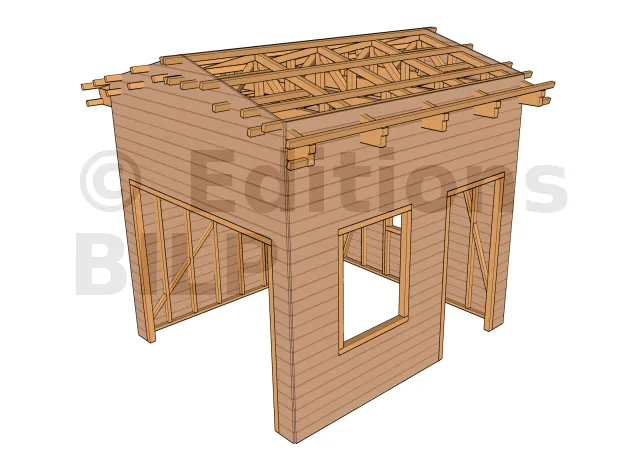

Nomenclature de la toiture : closoirs des chevrons et des fermes

Vue closoir chevron
Vue closoir ferme
Dimension closoir chevron
Dimension closoir ferme
Id. Désignation Section Longueur Qté
Cl1 Closoir chevron 6x4 cm 27.1 cm 4
Cl2 Closoir chevron 6x4 cm 24.5 cm 4
Cl3 Closoir chevron 6x4 cm 55.6 cm 8
Cl4 Closoir ferme 6x4 cm 78.6 cm 16
Cl5 Closoir ferme 6x4 cm 18 cm 24

Bardage des façades

Vue bardage mur 1 et 2
Vue bardage mur 3 et 4


Dimension bardage mur M1
Dimension bardage mur M2
Dimension bardage mur M3
Dimension bardage mur M4
Id. Désignation Épaisseur Surface
B1 Planche de bardage M1 2 cm 4.70 m²
B2 Planche de bardage M2 2 cm 7.36 m²
B3 Planche de bardage M3 2 cm 8.55 m²
B4 Planche de bardage M4 2 cm 10.90 m²

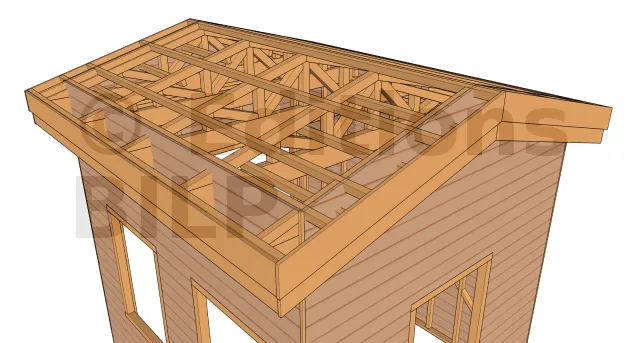

Nomenclature des bandes de rive

Vue bande de rive 1
Vue bande de rive 2
Dimension bande de rive mur M1
Dimension bande de rive mur M2
Dimension bande de rive mur M3

Dimension bande de rive mur M4
Id. Désignation Section Longueur Qté
Br1 Bande de rive M1 et M3 19x2.2 cm 192.6 cm 4
Br2 Bande de rive haute M1 et M3 19x2.2 cm 190.3 cm 4
Br3 Bande de rive haute M2 et M4 19x2.2 cm 381.5 cm 2
Br4 Bande de rive haute M2 et M4 19x2.2 cm 385.9 cm 2

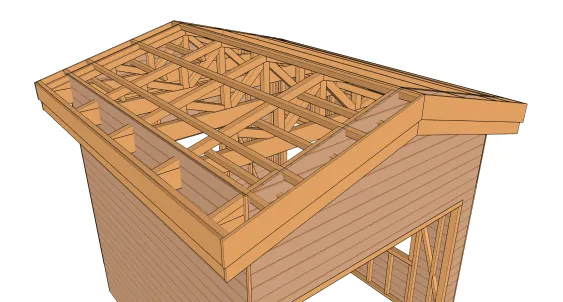

Volige

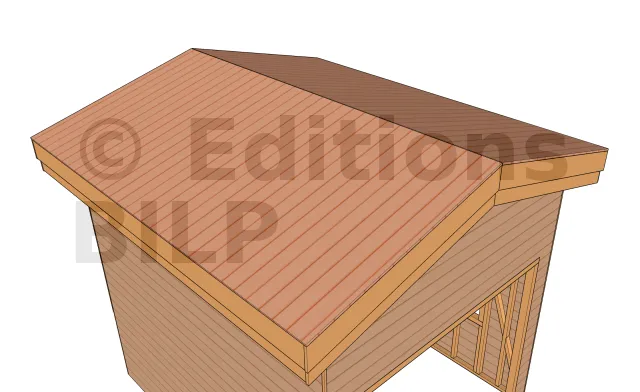

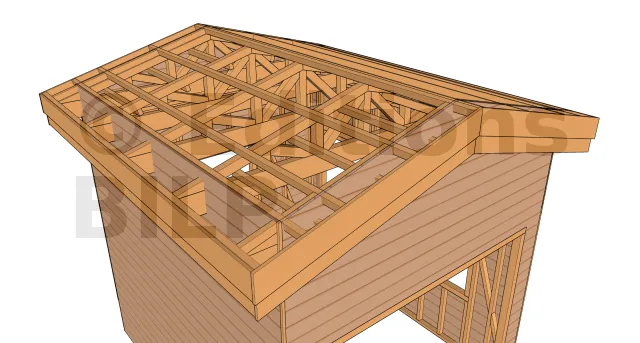

Vue volige de couverture
Dimension volige
Id. Désignation Surface
V Volige 2 x 7.29 m²

PORTE

Porte-garage (Façade M1)

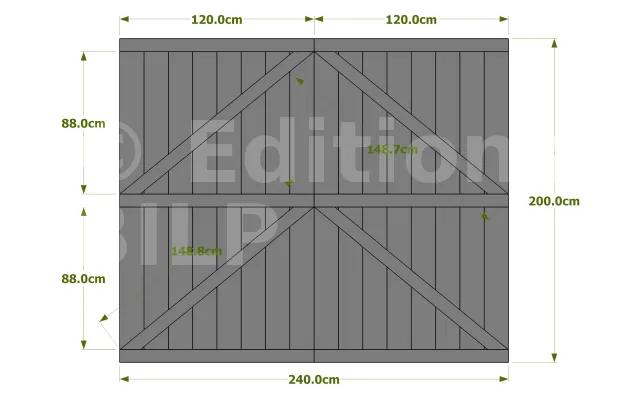

Dimension porte-garage (Façade M1)
Id. Désignation Section Longueur Qté
PG1 Planche avec emboitement 15x3.7 cm 200 cm 16
PG2 Montant horizontal 8x3.7 cm 120 cm 6
PG3 Montant oblique 8x3.7 cm 148.8 cm 4

Petite Porte (Façade M2)

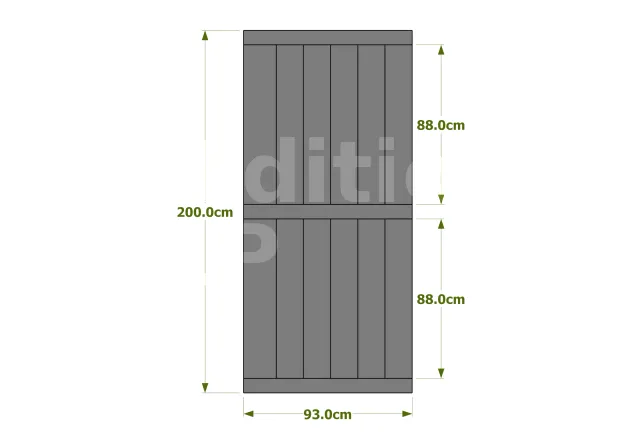

Dimension porte (Façade M2)
Id. Désignation Section Longueur Qté
PG1 Planche avec emboitement 15.5x3.7 cm 200 cm 6
PG2 Montant horizontal 8x3.7 cm 93 cm 3

FENÊTRE

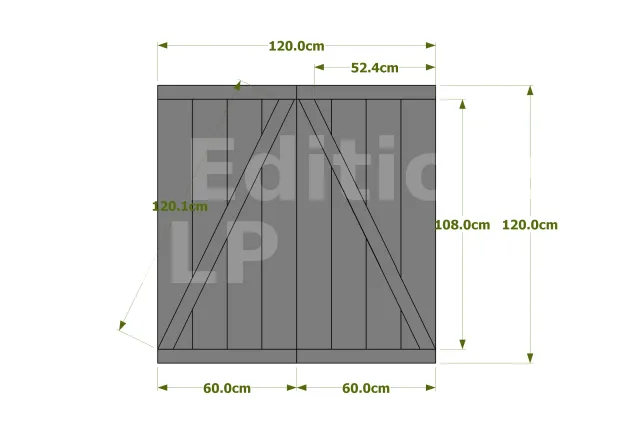

Dimension fenêtre
Id. Désignation Section Longueur Qté
F1 Planche avec emboitement 15x3 cm 120 cm 8
F2 Montant horizontal 6x3 cm 60 cm 4
F3 Montant oblique 6x3 cm 123.1 cm 2

CARPORT

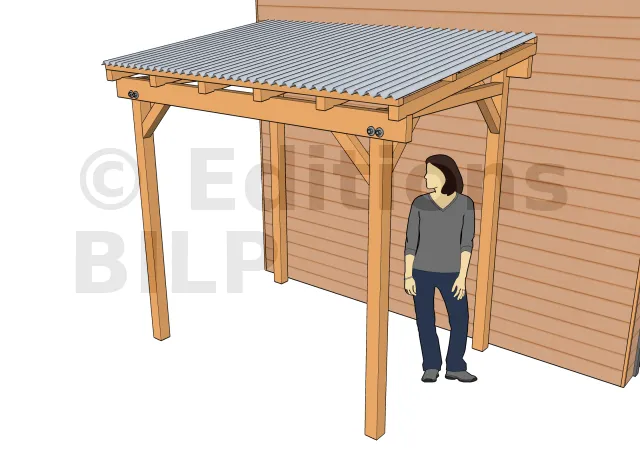

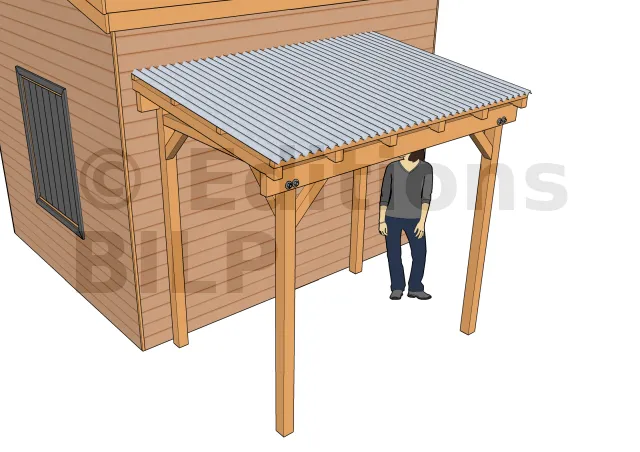

Vue carport 1
Vue carport 2

POTEAU CARPORT

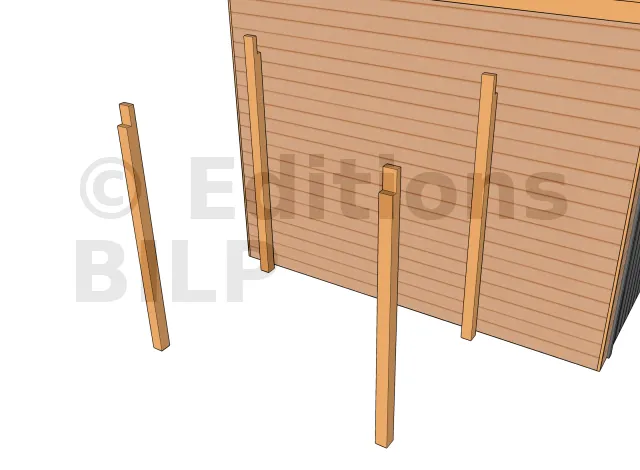

Vue poteau carport

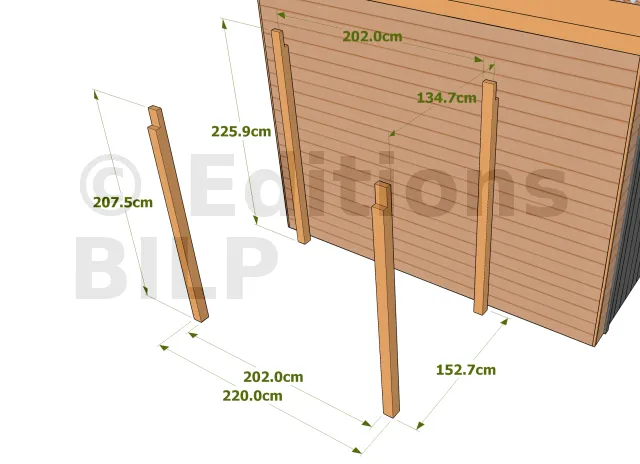

Dimension et répartition poteau carport

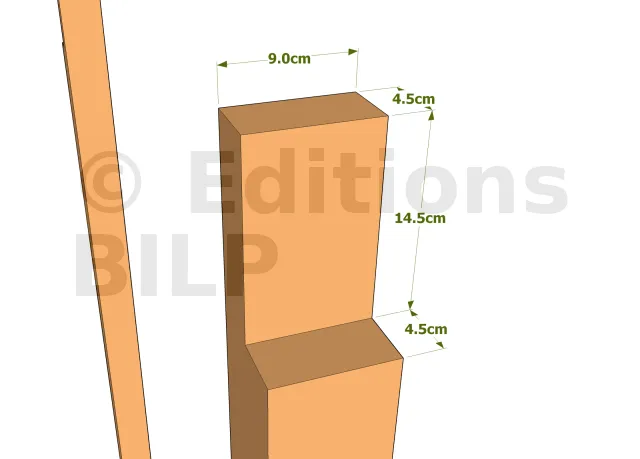

Dimension encoche poteau de devant
Dimension encoche poteau sur façade
Id. Désignation Section Longueur Qté
Po1 Poteau devant 9x9 cm 207.5 cm 2
Po2 Poteau sur façade 9x9 cm 227.9 cm 2


PANNE CARPORT

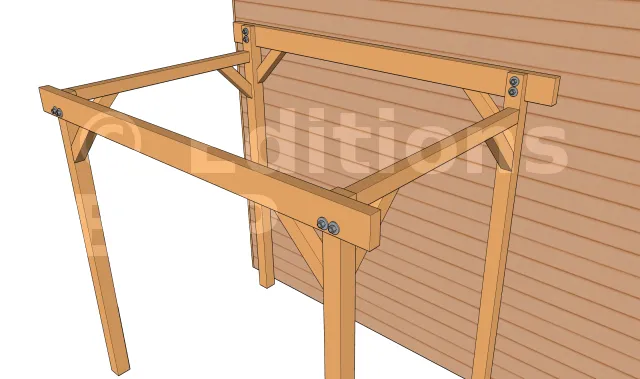

Vue panne carport
Dimension et répartition panne carport
Id. Désignation Section Longueur Qté
Pa Panne 14.5x5.8 cm 250 cm 2


TIRANT CARPORT

Vue tirant carport
Dimension et répartition tirant carport
Id. Désignation Section Longueur Qté
Tr Tirant 7.5x6.3 cm 134.7 cm 2


BRAS CARPORT

Vue bras de contreventement
Dimension bras de contreventement principal
Dimension bras de contreventement latéral
Id. Désignation Section Longueur Qté
Bc Bras de contreventement principal et latéral 7.5x6.3 cm 39.3 cm 8

CHEVRON CARPORT

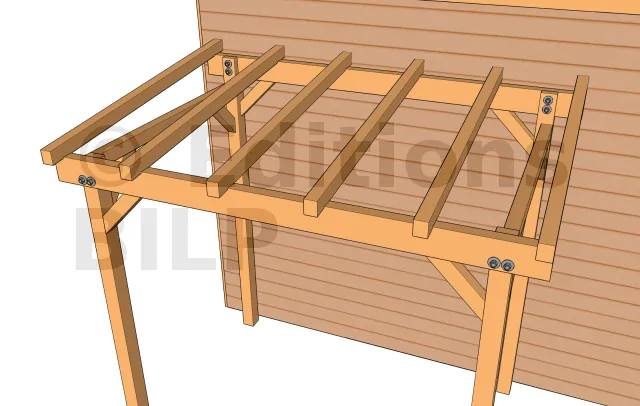

Vue chevron carport
Répartition chevron carport
Dimension chevron carport
Id. Désignation Section Longueur Qté
Ch Chevron 7.5x6.3 cm 170.1 cm 6

LATTE CARPORT

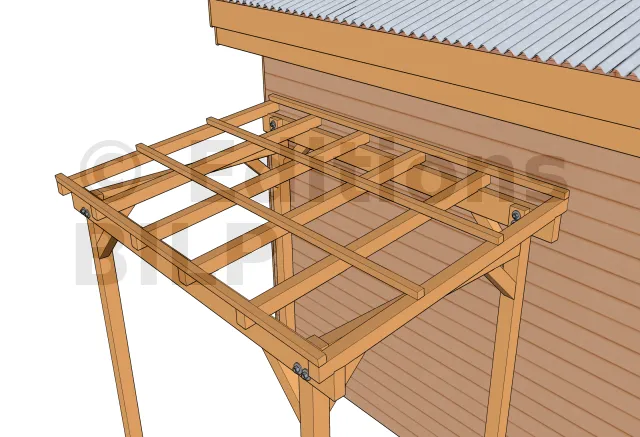

Vue latte carport

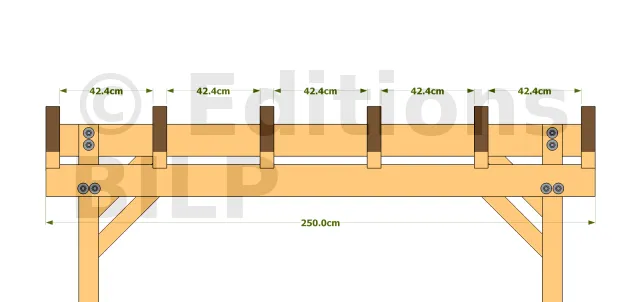

Répartition latte carport
Dimension latte carport
Id. Désignation Section Longueur Qté
L Latte 4x4 cm 250 cm 4


TOITURE CARPORT EN TÔLE ONDULÉE

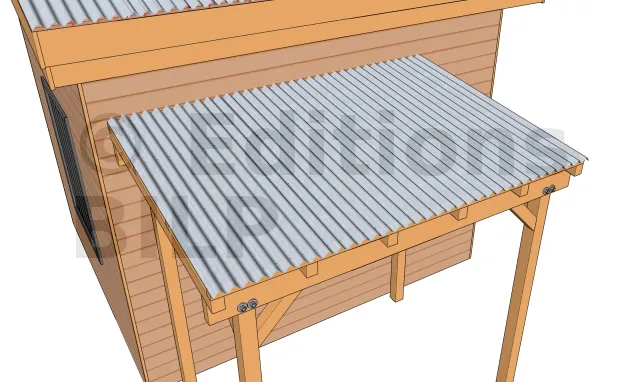

Vue toiture carport
Dimension toiture carport
Id. Désignation Surface
C Tôle ondulée galvanisée 4.33 m²



[...]
