Eléments constitutifs Nomenclature des matériaux

Bruno

A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Voici un extrait gratuit du guide de construction :

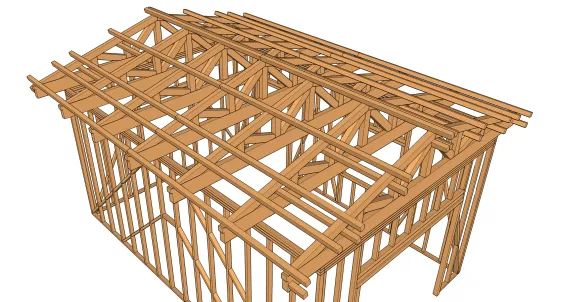

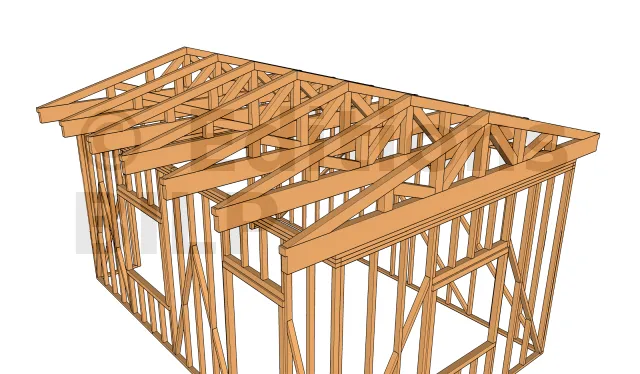

Composition globale de la structure

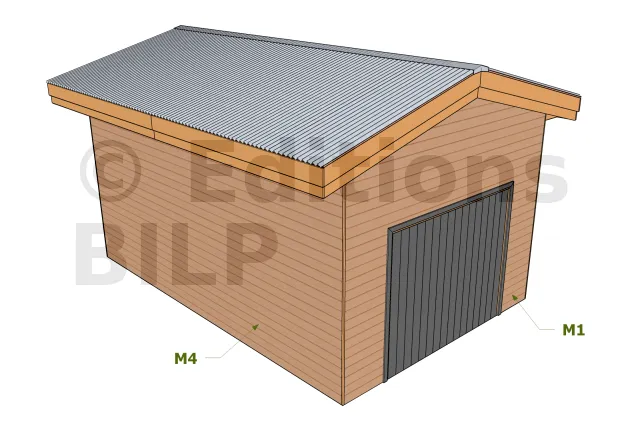

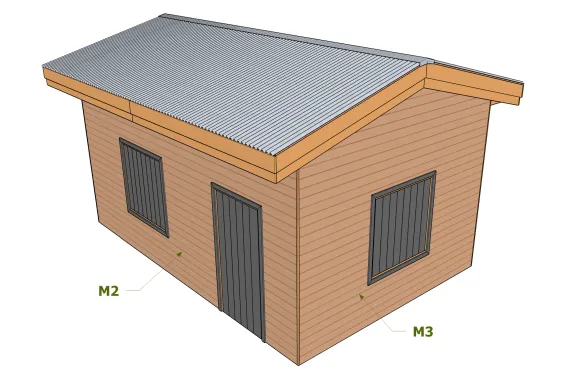

Eléments constitutifs 1

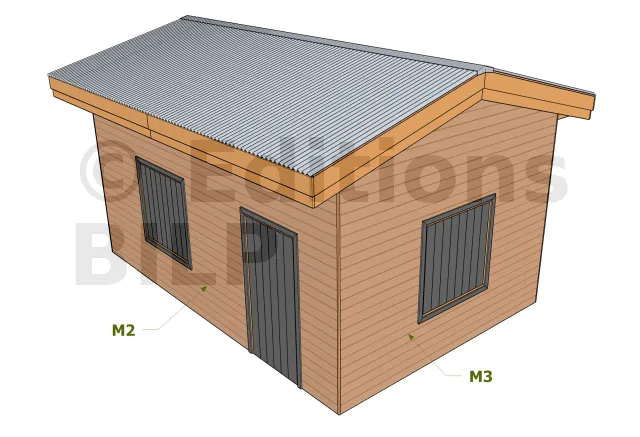

Eléments constitutifs 2

Nomenclature du mur M1

Vue ossature mur M1
Dimension ossature mur M1
Id. Désignation Section Longueur Qté
M1a Lisse basse 6x4 cm 65.7 cm 2
M1b Lisse haute 6x4 cm 384 cm 2
M1c Lisse de chainage 6x4 cm 396 cm 1
M1d Montant 6x4 cm 267.1 cm 6
M1e Montant (dessus porte) 6x4 cm 49.8 cm 8
M1f Contreventement 6x4 cm 89.6 cm 4
M1g Traverse porte 7.5x6.3 cm 252.6 cm 3
M1h Montant porte 7.5x6.3 cm 200 cm 2

Nomenclature du mur M2

Vue ossature mur M2
Dimension ossature mur M2
Id. Désignation Section Longueur Qté
M2a Lisse basse 6x4 cm 210.2 cm 2
M2b Lisse basse 6x4 cm 70 cm 1
M2c Montant 6x4 cm 267.1 cm 13
M2d Lisse haute 6x4 cm 210.2 cm 2
M2e Lisse haute 6x4 cm 383.4 cm 2
M2f Lisse de chainage 6x4 cm 307.5 cm 1
M2g Lisse de chainage 6x4 cm 276.5 cm 1
M2h Montant de renfort et d’allège 6x4 cm 69.7 cm 5
M2i Montant (dessus fenêtre et porte) 6x4 cm 57.3 cm 9
M2j Contreventement 6x4 cm 101.6 cm 8
M2k Contreventement 6x4 cm 95.9 cm 2
M2l Traverse basse et haute 7.5x6.3 cm 132.6 cm 3
M2m Montant fenêtre 7.5x6.3 cm 120 cm 3
M2n Traverse porte 7.5x6.3 cm 105.6 cm 2
M2o Montant porte 7.5x6.3 cm 200 cm 2

Nomenclature du mur M3

Vue ossature mur M3
Dimension ossature mur M3
Id. Désignation Section Longueur Qté
M3a Lisse basse 6x4 cm 384 cm 1
M3b Lisse haute 6x4 cm 384 cm 2
M3c Lisse de chainage 6x4 cm 396 cm 1
M3d Montant 6x4 cm 267.1 cm 8
M3e Montant de renfort et d’allège 6x4 cm 69.7 cm 5
M3f Montant (dessus fenêtre) 6x6 cm 65 cm 8
M3g Contreventement 6x4 cm 80.2 cm 6
M3h Traverse basse et haute 7.5x6.3 cm 132.6 cm 3
M3i Montant fenêtre 6x4 cm 7.5x6.3 cm 120 2

Nomenclature du mur M4

Vue ossature mur M4
Dimension ossature mur M4
Id. Désignation Section Longueur Qté
M4a Lisse basse 6x4 cm 278.3 cm 1
M4b Lisse basse 6x4 cm 317.7 cm 1
M4c Montant 6x4 cm 267.1 cm 16
M4d Lisse haute 6x4 cm 238.8 cm 2
M4e Lisse haute 6x4 cm 357.2 cm 2
M4f Lisse de chainage 6x4 cm 232.8 cm 1
M4g Lisse de chainage 6x4 cm 351.2 cm 1
M4h Contreventement 6x4 cm 54.3 cm 20
M4i Contreventement 6x4 cm 35.5 cm 1

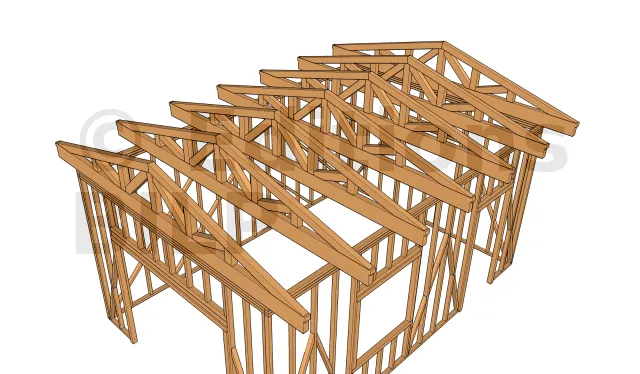

Nomenclature de la toiture : ferme

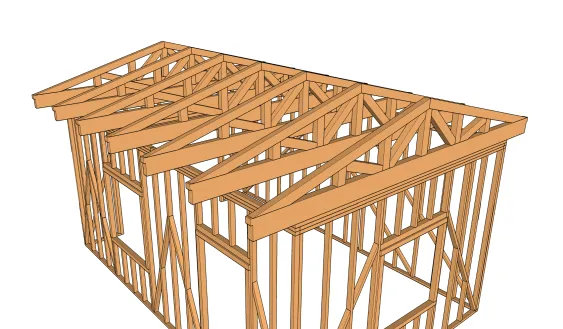

Vue ferme 1
Vue ferme 2
Répartition ferme
Dimension ossature ferme
Id. Désignation Section Longueur Qté
F1 Entrait 22.5x7.5 cm 500 cm 7
F2 Poinçon 11x7.5 cm 66.5 cm 7
F3 Contrefiche 1 11x7.5 cm 19.8 cm 14
F4 Contrefiche 2 11x7.5 cm 60.8 cm 14
F5 Contrefiche 3 11x7.5 cm 38.2 cm 14
F6 Contrefiche 4 11x7.5 cm 78.6 cm 14
F7 Arbalétrier 11x7.5 cm 256.7 cm 14

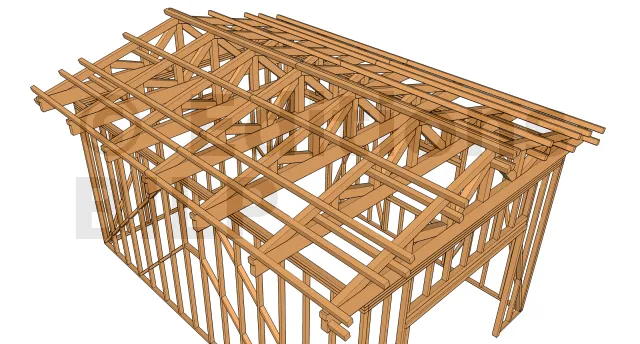

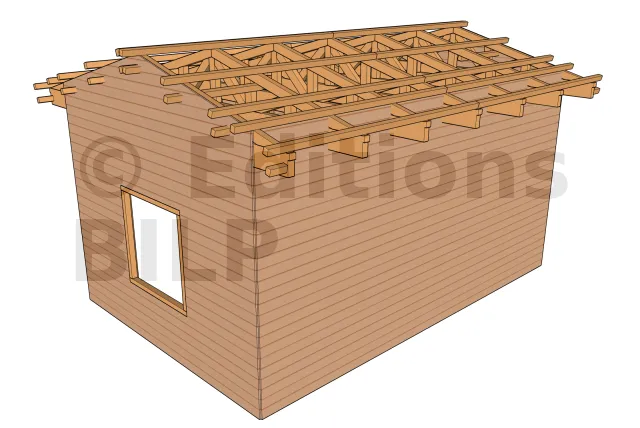

Nomenclature de la toiture : chevron

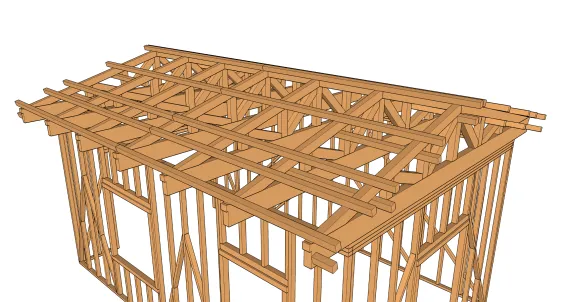

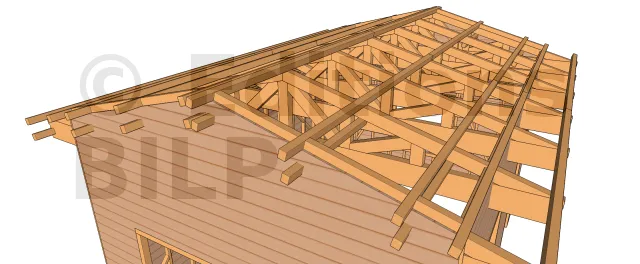

Vue chevron 1

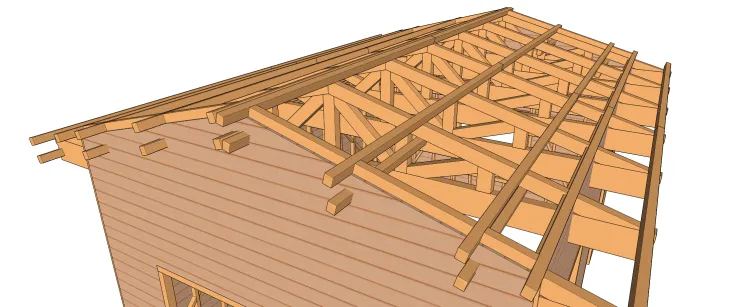

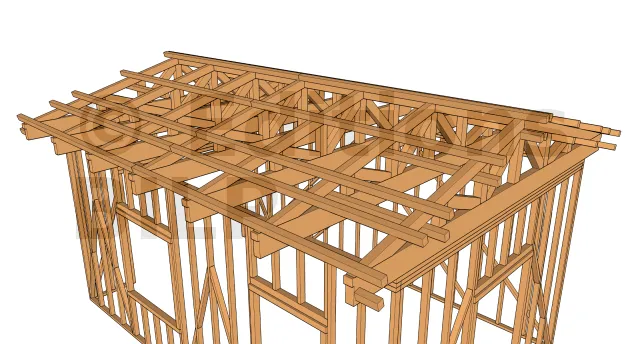

Vue chevron 2
Répartition chevron
Dimension chevron
Id. Désignation Section Longueur Qté
Cf1 Chevron 7x6 cm 320.2 cm 20
Ch2 Chevron (porte bande de rive) 7x6 cm 118.1 cm 8
Ch3 Chevron (porte bande de rive) 7x6 cm 20 cm 8

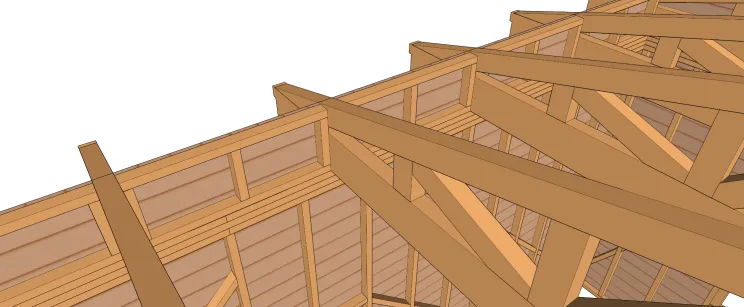

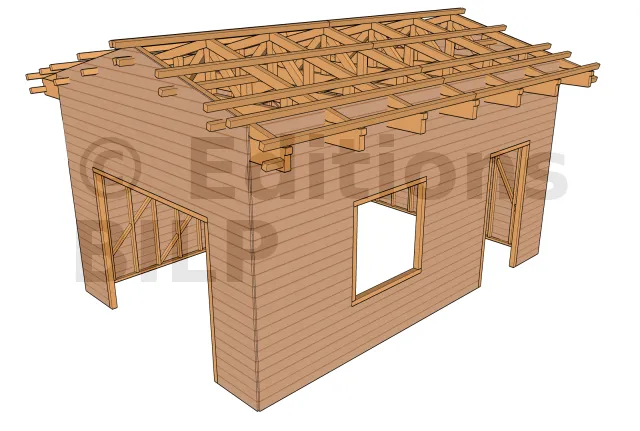

Nomenclature de la toiture : closoirs des chevrons et des fermes

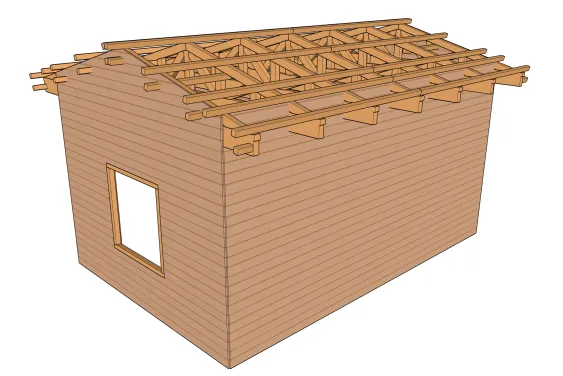

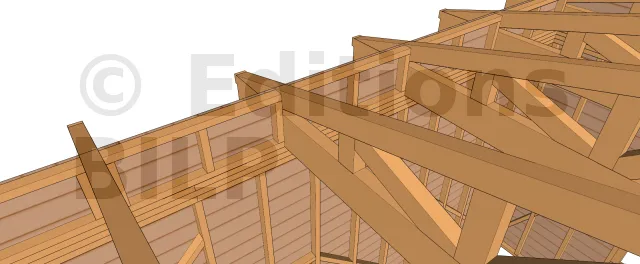

Vue closoir chevron
Vue closoir ferme
Dimension closoir chevron
Dimension closoir ferme
Id. Désignation Section Longueur Qté
Cl1 Closoir chevron 7x6 cm 77 cm 8
Cl2 Closoir chevron 7x6 cm 29.1 cm 4
Cl3 Closoir ferme 6x4 cm 90.6 cm 24
Cl4 Closoir ferme 6x4 cm 27.4 cm 36

Bardage des façades

Vue bardage mur 1 et mur 2
Vue bardage mur 3 et mur 4
Dimension bardage mur M1
Dimension bardage mur M2
Dimension bardage mur M3
Dimension bardage mur M4
Id. Désignation Épaisseur Surface
B1 Planche de bardage M1 2 cm 8.47 m²
B2 Planche de bardage M2 2 cm 15.05 m²
B3 Planche de bardage M3 2 cm 11.93 m²
B4 Planche de bardage M4 2 cm 18.99 m²

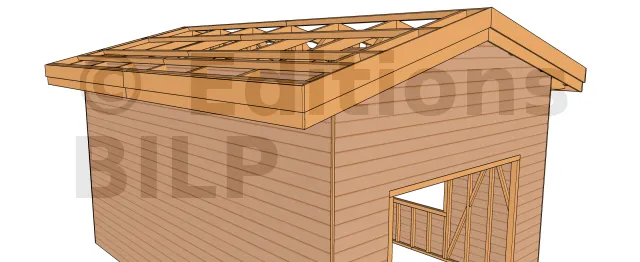

Nomenclature des bandes de rive

Vue bande de rive 1
Vue bande de rive 2
Bande de rive mur M1
Bande de rive mur M2
Bande de rive mur M3
Bande de rive mur M4
Id. Désignation Section Longueur Qté
Br1 Bande de rive M1 et M3 19x2.2 cm 264.8 cm 4
Br2 Bande de rive haute M1 et M3 19x2.2 cm 262.5 cm 4
Br3 Bande de rive haute M2 et M4 19x2.2 cm 322.4 cm 4
Br3 Bande de rive haute M2 et M4 19x2.2 cm 320.4 cm 4

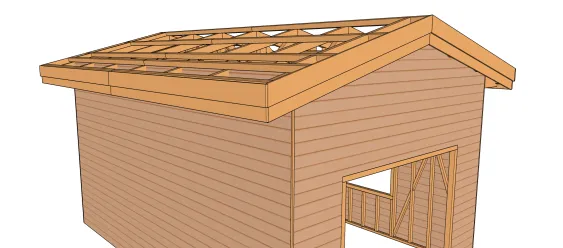

Volige

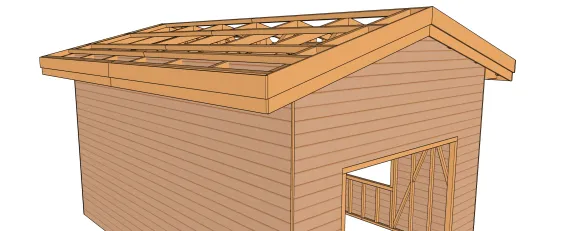

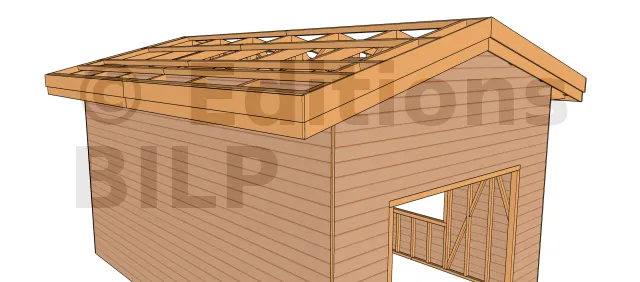

Vue volige
Dimension volige de couverture
Id. Désignation Surface
V Volige 2 x 16.70 m²

PORTE

Porte-garage (Façade M1)

Dimension porte-garage M1
Id. Désignation Section Longueur Qté
PG1 Planche avec emboitement 15x3.7 cm 200 cm 16
PG2 Montant horizontal 8x3.7 cm 120 cm 6
PG3 Montant oblique 8x3.7 cm 148.8 cm 4

Petite Porte (Façade M2)

Dimension porte M2
Id. Désignation Section Longueur Qté
PG1 Planche avec emboîtement 15.5x3.7 cm 200 cm 6
PG2 Montant horizontal 8x3.7 cm 93 cm 3

FENÊTRE

Dimension fenêtre
Id. Désignation Section Longueur Qté
F1 Planche avec emboîtement 15x3 cm 120 cm 8
F2 Montant horizontal 6x3 cm 60 cm 4
F3 Montant oblique 6x3 cm 123.1 cm 2

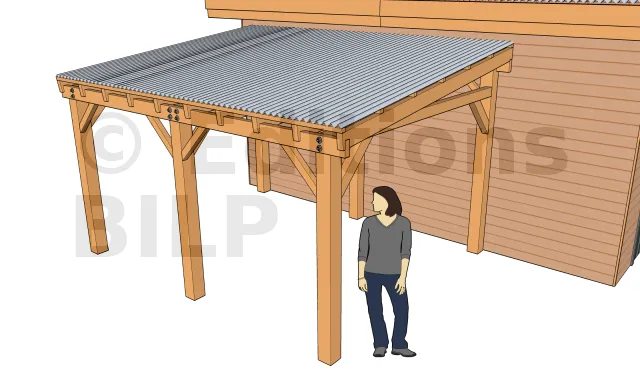

CARPORT

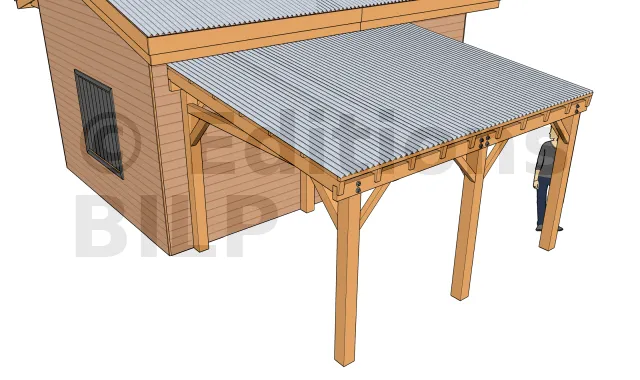

Vue carport 1

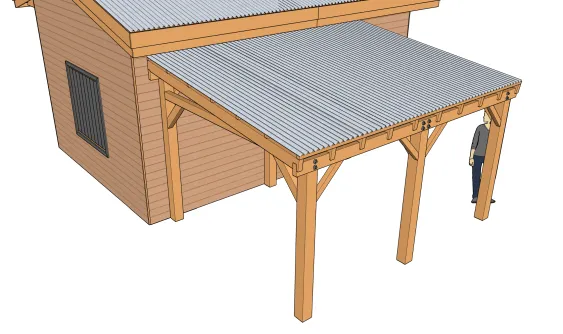

Vue carport 2

POTEAU CARPORT

Vue poteau carport
Dimension et répartition poteau carport

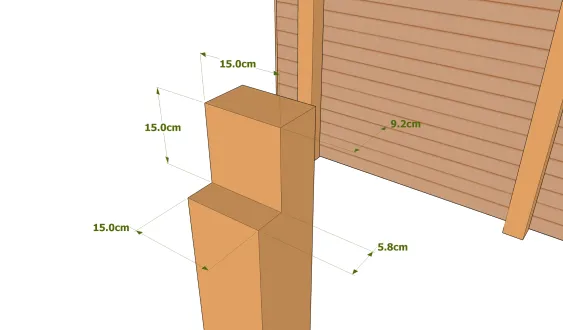

Dimension encoche poteau de devant

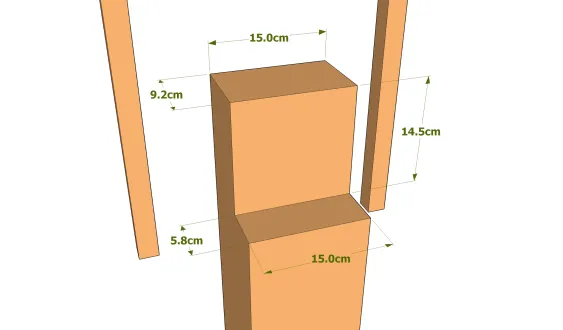

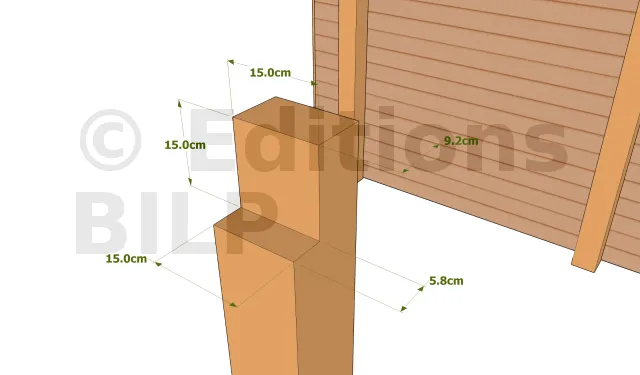

Dimension encoche poteau sur façade
Id. Désignation Section Longueur Qté
Po1 Poteau devant 15x15 cm 215.6 cm 3
Po2 Poteau sur façade 15x15 cm 247.6 cm 3

PANNE CARPORT

Vue panne carport
Dimension et répartition panne carport
Id. Désignation Section Longueur Qté
Pa Panne 14.5x5.8 cm 430 cm 2

TIRANT CARPORT

Vue tirant carport
Dimension et répartition tirant carport
Id. Désignation Section Longueur Qté
Tr Tirant 11x7.5 cm 289.2 cm 3

BRAS CARPORT

Vue bras de contreventement
Dimension bras de contreventement principal
Dimension bras de contreventement latéral
Id. Désignation Section Longueur Qté
Bc1 Bras de contreventement principal 7x6 cm 56.4 cm 8
Bc2 Bras de contreventement latéral 7x6 cm 64.4 cm 6

CHEVRON CARPORT

Vue chevron carport
Répartition chevron carport
Dimension chevron carport
Id. Désignation Section Longueur Qté
Ch Chevron 14.5x5.8 cm 325.4 cm 10

LATTE CARPORT

Vue latte carport
Répartition latte carport
Dimension latte carport
Id. Désignation Section Longueur Qté
L Latte 4x4 cm 430 cm 7

TOITURE CARPORT EN TÔLE ONDULÉE

Vue toiture carport
Dimension toiture carport
Id. Désignation Surface
C Tôle ondulée galvanisée 14.19 m²


[...]
