A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

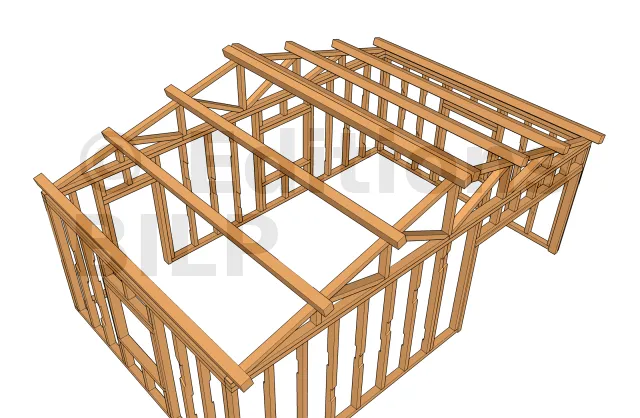

Composition globale de la structure

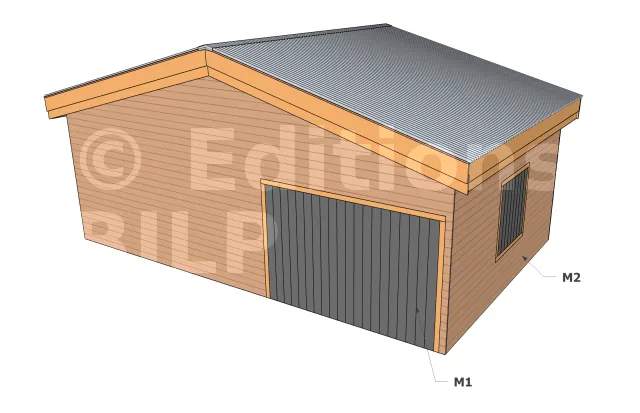

Eléments constitutifs abri 1
Eléments constitutifs abri 1
Eléments constitutifs abri 2
Eléments constitutifs abri 2

Nomenclature du mur M1

Vue ossature mur M1
Dimensions ossatures M1
Id. Désignation Section Longueur Qté
M1aLisse basse12x8 cm476 cm1
M1bLisse haute12x8 cm582.7 cm1
M1cLisse haute12x8 cm217.3 cm1
M1dMontant12x8 cm242 cm11
M1eMontant porte15x8 cm200 cm2
M1fLisse haute porte15x8 cm316 cm1
M1gLisse haute porte12x8 cm316 cm1
M1hLisse haute porte12x8 cm34 cm7

Nomenclature du mur M2

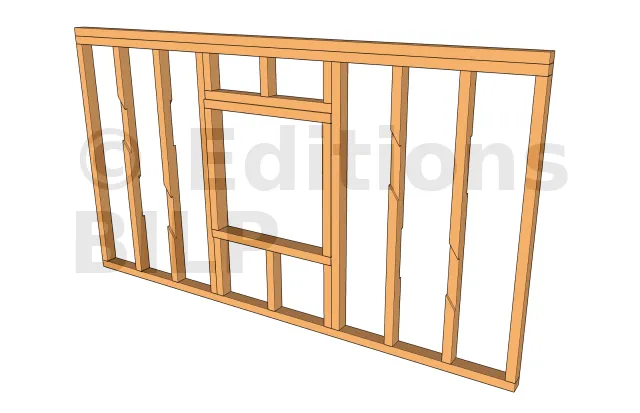

Vue ossature mur M2
Vue ossature mur M2
Dimensions ossatures M2
Id. Désignation Section Longueur Qté
M2aLisse basse et haute12x8 cm476 cm3
M2bMontant12x8 cm242 cm8
M2cMontant sous fenêtre12x8 cm64 cm3
M2dLisse basse et haute15x8 cm136 cm2
M2eLisse haute fenêtre12x8 cm136 cm1
M2fMontant fenêtre15x8 cm120 cm2
M2gMontant dessus fenêtre12x8 cm34 cm3

Nomenclature du mur M3

Vue ossature mur M3
Dimensions ossatures M3
Id. Désignation Section Longueur Qté
M3aLisse basse12x8 cm600 cm1
M3bLisse basse12x8 cm91 cm1
M3cLisse haute12x8 cm228 cm1
M3dLisse haute12x8 cm572 cm1
M3eMontant12x8 cm242 cm13
M3fMontant sous fenêtre12x8 cm64 cm3
M3gLisse basse et haute fenêtre15x8 cm136 cm2
M2hLisse haute fenêtre12x8 cm136 cm1
M2iMontant fenêtre15x8 cm120 cm2
M3jMontant dessus fenêtre12x8 cm34 cm3
M3kMontant porte15x8 cm200 cm2
M3lLisse haute porte15x8 cm109 cm1
M2mLisse haute porte12x8 cm109 cm1
M2nMontant dessus porte12x8 cm34 cm3

Nomenclature du mur M4

Vue ossature mur M4
Dimensions ossatures M4
Id. Désignation Section Longueur Qté
M4aLisse basse et haute12x8 cm476 cm3
M4bMontant12x8 cm242 cm8
M4cMontant sous fenêtre12x8 cm64 cm3
M4dLisse basse et haute fenêtre15x8 cm136 cm2
M4eLisse haute fenêtre12x8 cm136 cm1
M4fMontant fenêtre15x8 cm120 cm2
M4gMontant dessus fenêtre12x8 cm34 cm3

Nomenclature des contreventements des murs

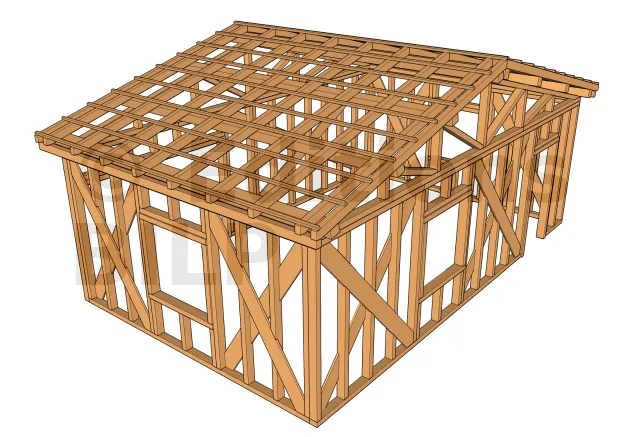

Vue contreventement 1
Vue contreventement 1

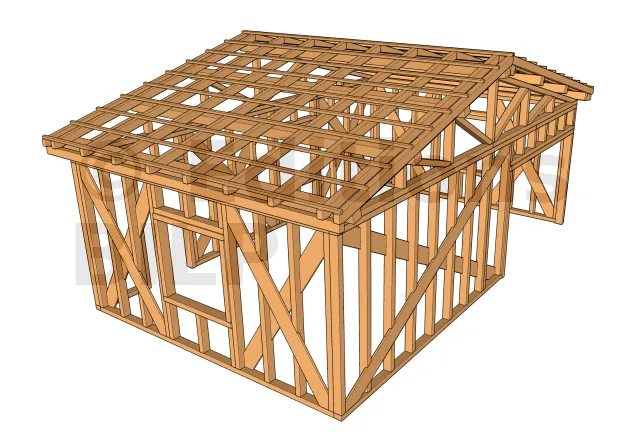

Vue contreventement 2
Vue contreventement 2
Dimension contreventement M1
Dimension contreventement M2 et M4
Dimension contreventement M3
Id. Désignation Section Longueur Qté
C1Contreventement M124.5x2.7 cm519.8 cm2
C2Contreventement M1 et M424.5x2.7 cm286.9 cm4
C3Contreventement M324.5x2.7 cm324.4 cm4

Nomenclature ferme M1

Vue ferme
Dimension ossature ferme M1
Dimension ossature ferme M3
Id. Désignation Section Longueur Qté
FM1aEntrait12x8 cm400 cm2
FM1bArbalétrier12x8 cm414.1 cm2
FM1cPoinçon12x8 cm98.9 cm1
FM1dContrefiche verticale 112x8 cm30.1 cm2
FM1eContrefiche verticale 212x8 cm63.8 cm2
FM1fContrefiche oblique 112x8 cm121.6 cm2
FM1gContrefiche oblique 212x8 cm142.2 cm2

Nomenclature ferme M3

Vue ferme
Dimension ossature ferme M1
Dimension ossature ferme M3
Id. Désignation Section Longueur Qté
FM3aEntrait12x8 cm540 cm1
FM3bEntrait12x8 cm260 cm1
FM3cArbalétrier12x8 cm414.1 cm2
FM3dPoinçon12x8 cm98.9 cm1
FM3eContrefiche verticale 112x8 cm30.1 cm2
FM3fContrefiche verticale 212x8 cm63.8 cm2
FM3gContrefiche oblique 112x8 cm121.6 cm2
FM3hContrefiche oblique 212x8 cm142.2 cm2

Nomenclature de la toiture

PANNE

Vue panne 1
Vue panne 1
Vue panne 2
Vue panne 2
Répartition panne
Dimension panne
Id. Désignation Section Longueur Qté
PPanne15x15 cm539.2 cm8

CHEVRON

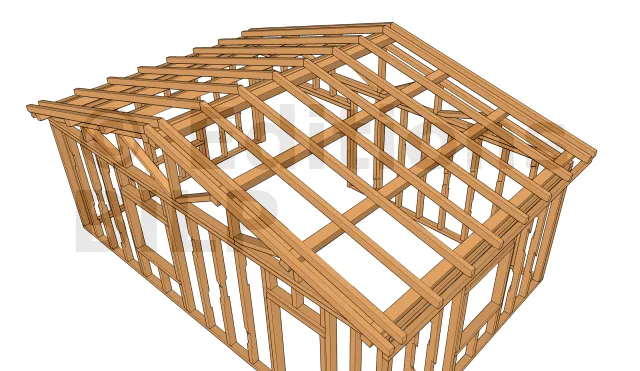

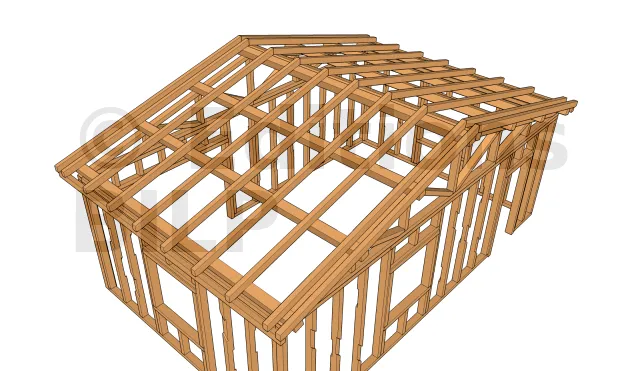

Vue chevron 1
Vue chevron 1
Vue chevron 2
Vue chevron 2
Répartition chevron
Dimension chevron
Position chevron de rive
Position chevron de rive
Id. Désignation Section Longueur Qté
ChChevron12x8 cm442.3 cm20
ChChevron pour bande de rive M2 et M412x8 cm539.2 cm2

CLOSOIR

Vue closoir

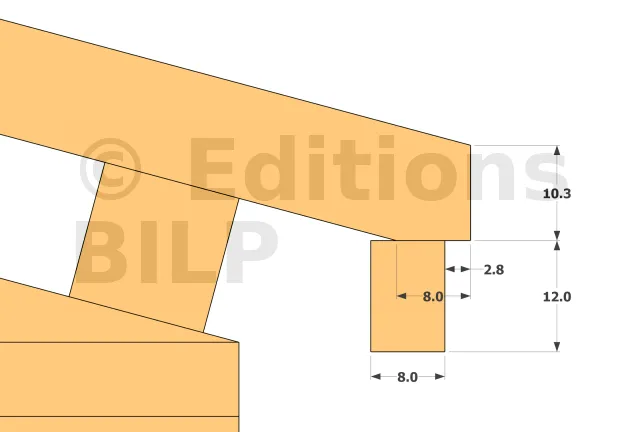

Dimension closoir
Id. Désignation Section Longueur Qté
ClClosoir12x8 cm62.3 cm14


LITEAU

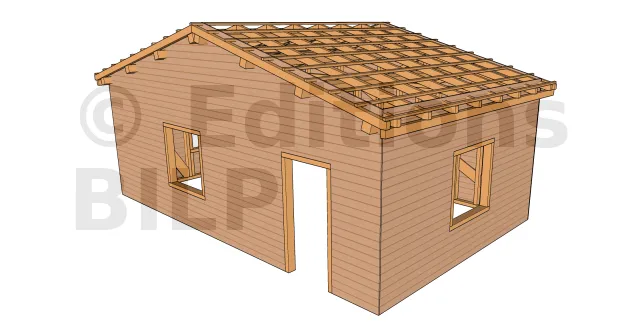

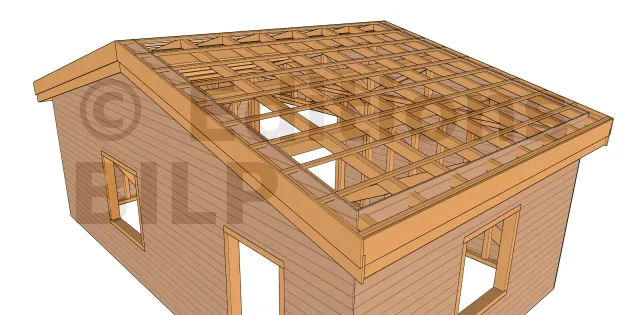

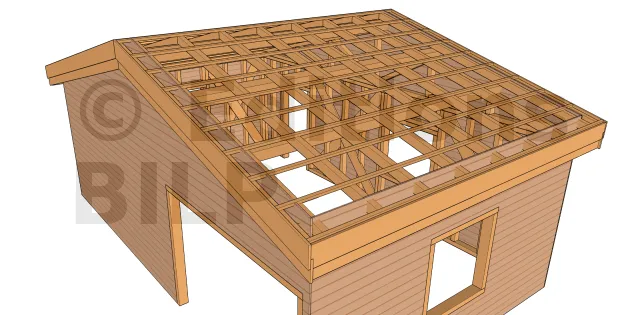

Vue liteau
Répartition liteau
Dimension liteau
Id. Désignation Section Longueur Qté
LLiteau3.3x3.8 cm544.6 cm20

Bardage des façades

Vue bardage M1 et M2
Vue bardage M1 et M2

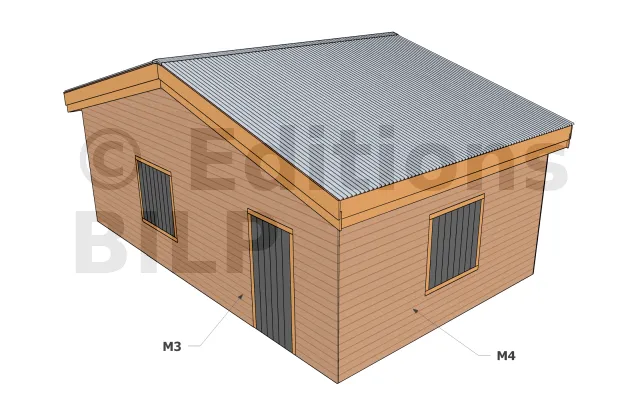

Vue bardage M3 et M4
Vue bardage M3 et M4
Dimension bardage M1
Dimension bardage M2
Dimension bardage M3
Dimension bardage M4
Id. Désignation Epaisseur Surface
B1Planche de bardage M12 cm21.67 m²
B2Planche de bardage M22 cm13.04 m²
B3Planche de bardage M32 cm24.13 m²
B4Planche de bardage M42 cm13.04 m²

Nomenclature des bandes de rive

Vue bande de rive 1
Vue bande de rive 1
Vue bande de rive 2
Vue bande de rive 2
Dimension bande de rive M1 et M3
Dimension bande de rive M2 et M4
Id. Désignation Section Longueur Qté
Br1Bande de rive M1 et M324.5x2.7 cm449.9 cm8
Br2Bande de rive haute M2 et M424.5x2.7 cm544.6 cm2
Br3Bande de rive haute M2 et M424.5x2.7 cm539.2 cm2

Volige

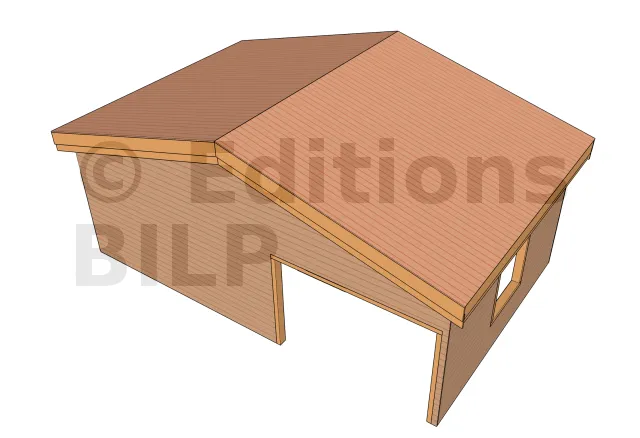

Vue volige
Vue volige
Dimension volige
Id. Désignation Surface
VVolige2 x 24.36 m²

PORTE

Porte-garage (Façade M1)

Détails porte garage (Façade M1)
Id. Désignation Section Longueur Qté
PG1Planche avec emboitement15x3.7 cm200 cm20
PG2Montant horizontal15x3.7 cm150 cm6
PG3Montant oblique15x3.7 cm173.8 cm4


Petite Porte (Façade M2)

Détails petite porte (Façade M3)
Id. Désignation Section Longueur Qté
PG1Planche avec emboitement16.5x3.7 cm200 cm2
PG2Planche avec emboitement15x3.7 cm200 cm4
PG3Montant horizontal8x3.7 cm93 cm3

FENÊTRE

Détails fenêtres
Id. Désignation Section Longueur Qté
F1Planche avec emboitement15x3 cm120 cm8
F2Montant horizontal6x3 cm60 cm4
F3Montant oblique6x3 cm123.1 cm2

CARPORT

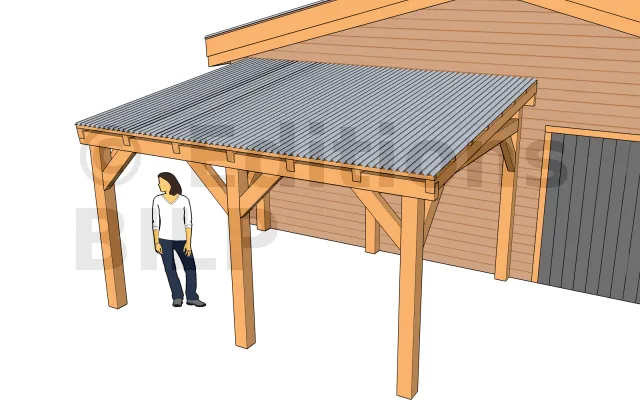

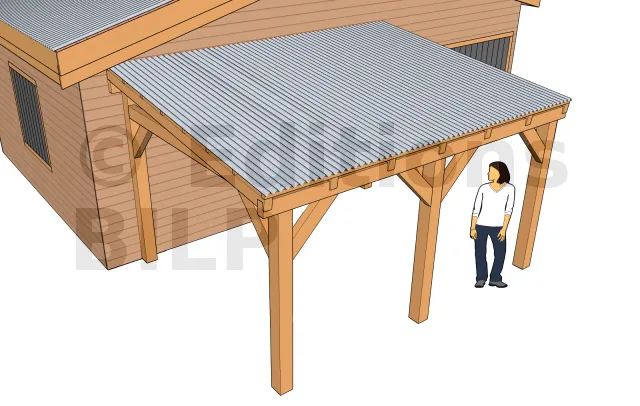

Vue carport 1
Vue carport 1
Vue carport 2
Vue carport 2


POTEAU CARPORT

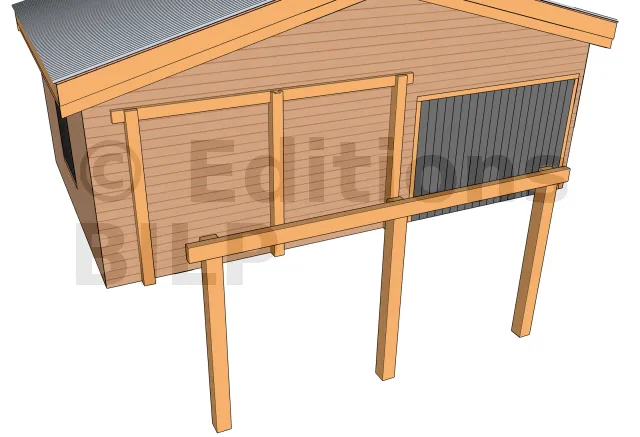

Vue poteau

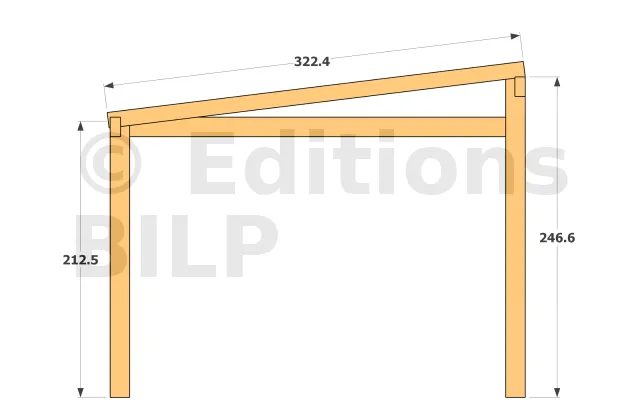

Dimension et répartition poteau

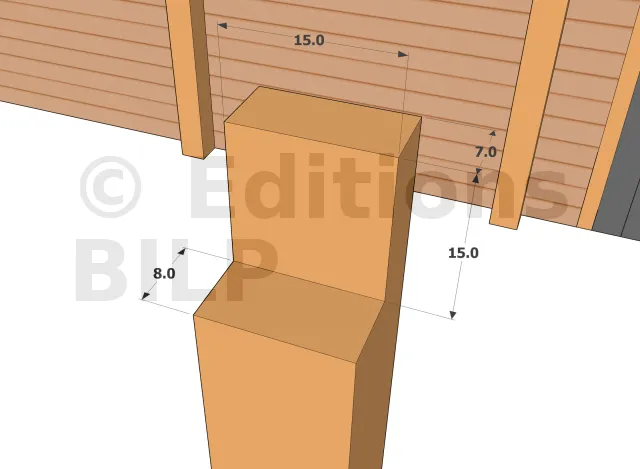

Dimension encoche poteaux devant
Dimension encoche poteaux devant

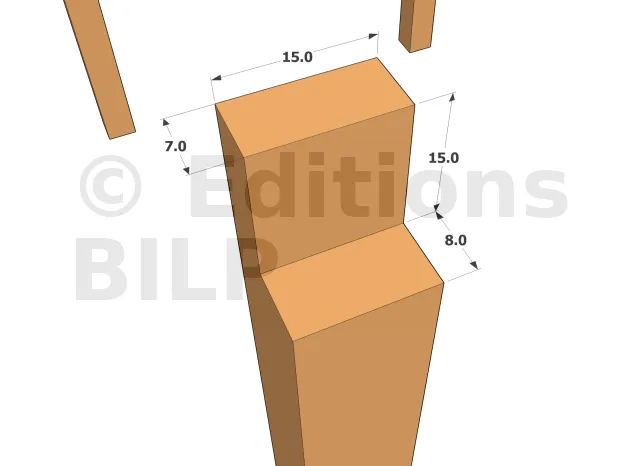

Dimension encoche poteaux aux extrémités sur façade
Dimension encoche poteaux aux extrémités sur façade

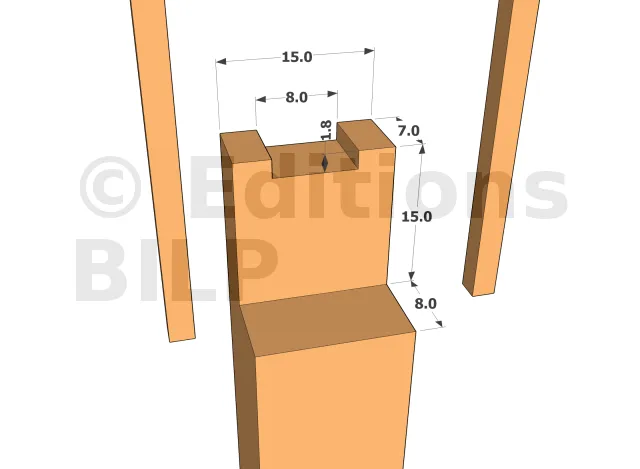

Dimension encoche poteau du milieu sur façade
Dimension encoche poteau du milieu sur façade
Id. Désignation Section Longueur Qté
Po1Poteau devant15x15 cm215.6 cm3
Po2Poteau sur façade15x15 cm246.6 cm3

PANNE CARPORT

Vue panne carport
Vue panne carport
Dimension panne carport
Id. Désignation Section Longueur Qté
PaPanne15x8 cm430 cm2

TIRANT CARPORT

Vue tirant carport
Répartition tirant carport
Dimension tirant carport
Id. Désignation Section Longueur Qté
TrTirant15x8 cm247.8 cm3

BRAS CARPORT

Vue bras carport
Dimension bras de face
Dimension bras latéraux
Id. Désignation Section Longueur Qté
Bc1Bras de contreventement principal15x8 cm72.4 cm8
Bc2Bras de contreventement latéral15x8 cm72.4 cm6

CHEVRON CARPORT

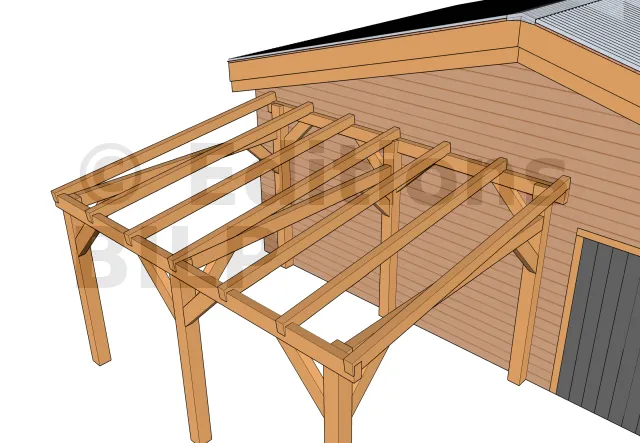

Vue chevron carport
Vue chevron carport
Répartition chevron carport

Dimension chevron carport
Dimension chevron carport
Id. Désignation Section Longueur Qté
ChChevron12x8 cm279.9 cm7

LATTE CARPORT

Vue latte carport
Répartition latte carport
Dimension latte carport
Id. Désignation Section Longueur Qté
LLatte3.8x3.8 cm430 cm7


TOITURE CARPORT EN TÔLE ONDULÉE

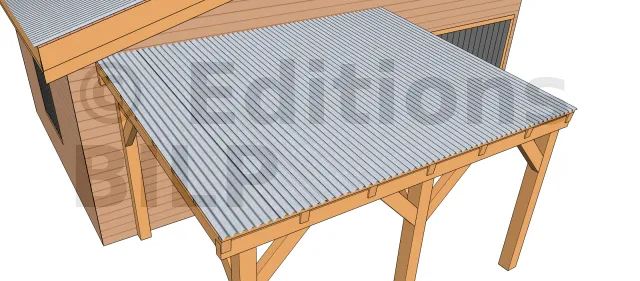

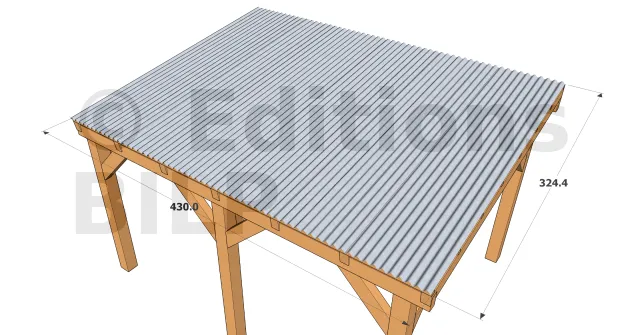

Vue toiture carport
Vue toiture carport
Dimension toiture carport
Dimension toiture carport
Id. Désignation Surface
CTôle ondulée galvanisée13.95 m²
