Montage d’une plateforme de type 2

Bruno Caillard

Il est plus confortable de fixer les sabots de solives avant de fixer la poutre sur la maçonnerie. On pourra poser la poutre sur des tréteaux et ainsi travailler debout plutôt qu’accroupis.
Les sabots métalliques sont les éléments de fixations les plus courants et les plus efficaces. Mais on peut aussi adopter une fixation par étrier qui a l’avantage d’être plus discrète que les sabots. Mais pour une plateforme de cabane, la dissimulation n’est pas une priorité.
Une autre alternative consiste à utiliser des vis D6 ou des tirefonds traversant la poutre porteuse et reprenant l’extrémité de la solive. C’est une technique qui peut être tentante notamment pour les solives aux extrémités car il est souvent difficile de trouver des sabots à ailes intérieures. Mais nous ne pouvons recommander cette méthode car la fixation est fragile ; et cela en particulier pour les solives d’extrémité qui reprennent les charges les plus importantes (murs notamment).

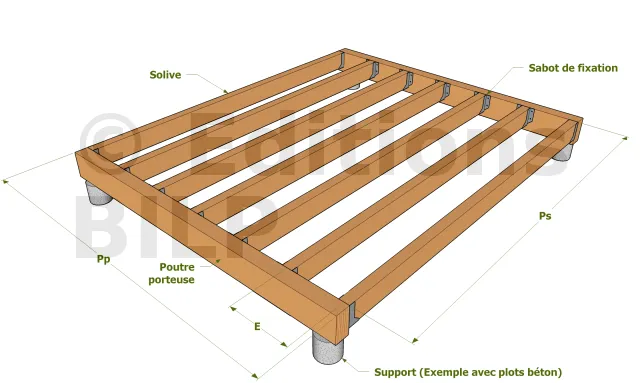

Plateforme Type 2

Les solives sont fixées aux poutres porteuses avec des sabots.

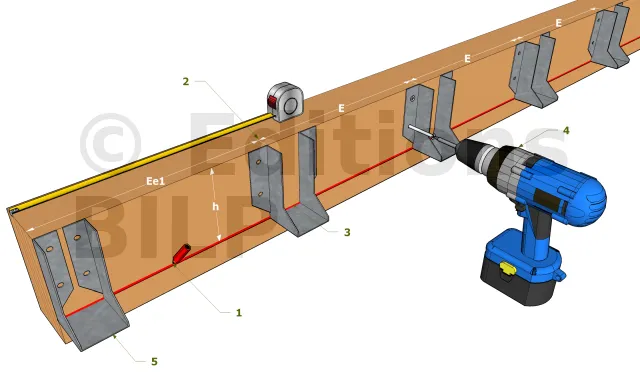

Fixation des sabots
  • 1. Tracer une ligne repère à une distance h (hauteur de la solive) du bord de la poutre.
  • 2. Tracer les entraxes Ee1, E et Ee2.
  • 3. Positionner le sabot en alignement sur le trait repère.
  • 4. Fixer le sabot. Respecter les préconisations du fabricant quand à la nature et au nombre de fixations.
  • 5. A l’extrémité de la poutre, on fixe un sabot à ailes intérieures.
