L’atelier d’Aurélien le Menuisier une ossature-bois faites avec des matériaux de récup

Bruno Caillard

Aurélien est un autoconstructeur. Il a commencé la construction de sa maison mais il lui manquait un espace au sec pendant les travaux, pour abriter son outillage de menuiserie. Il a donc construit un atelier juste à côté du chantier de la maison.

Les fondations

Pas réellement des fondations mais plutôt un support à l’ossature. Aurélien s’est contenté des déposer des parpaings à même le sol, sans les enterrer ni les sceller, juste de niveau. Point barre.
Et ça marche. Pas certains que cela résistera à une grosse tempête. Mais Aurélien voit cet abri comme une construction éphémère.

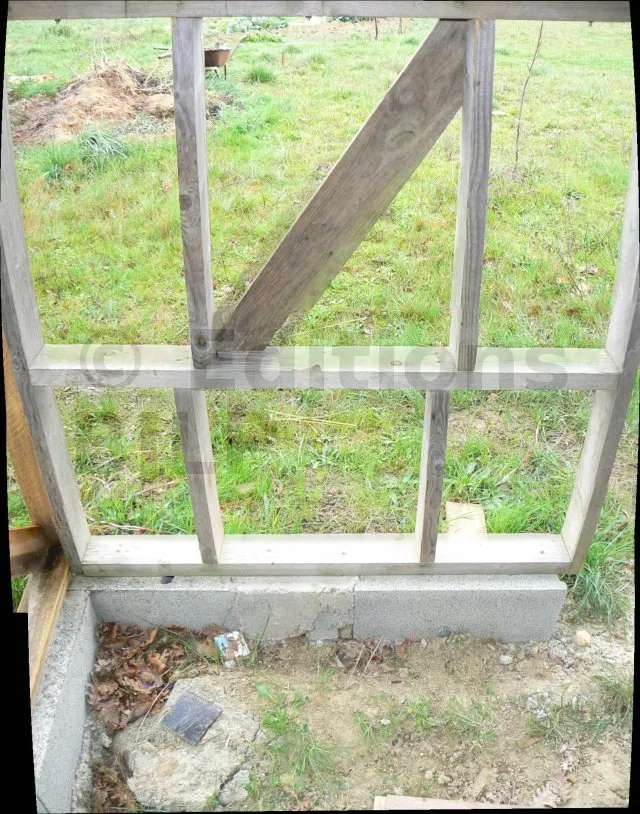

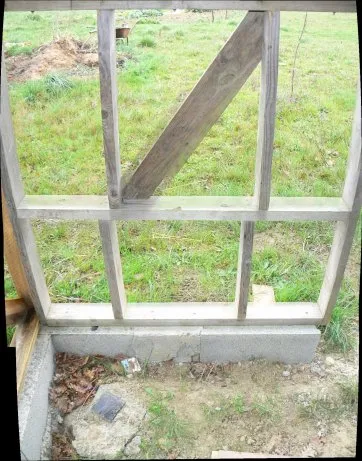

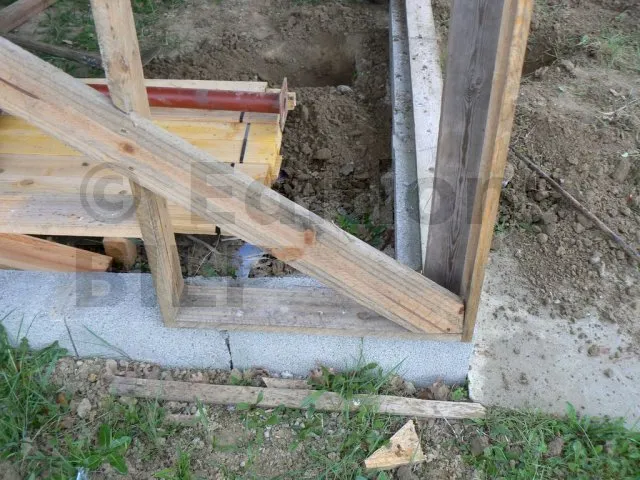

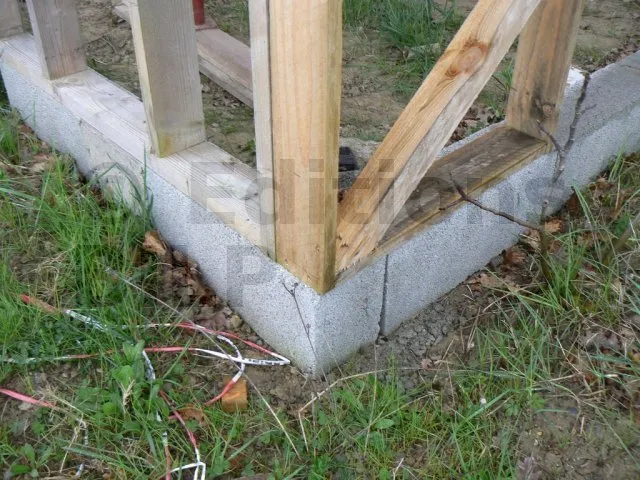

La structure est posée sur un lit de parpaings non scellés

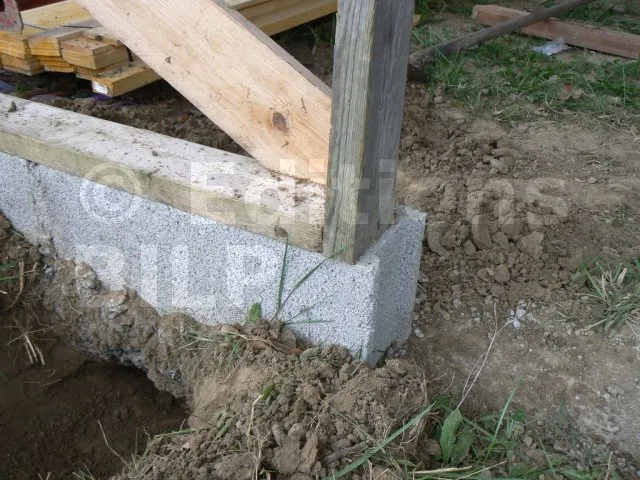

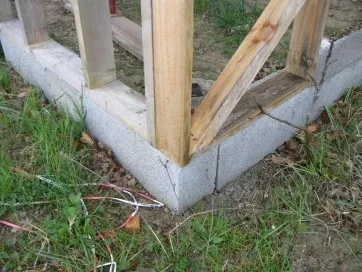

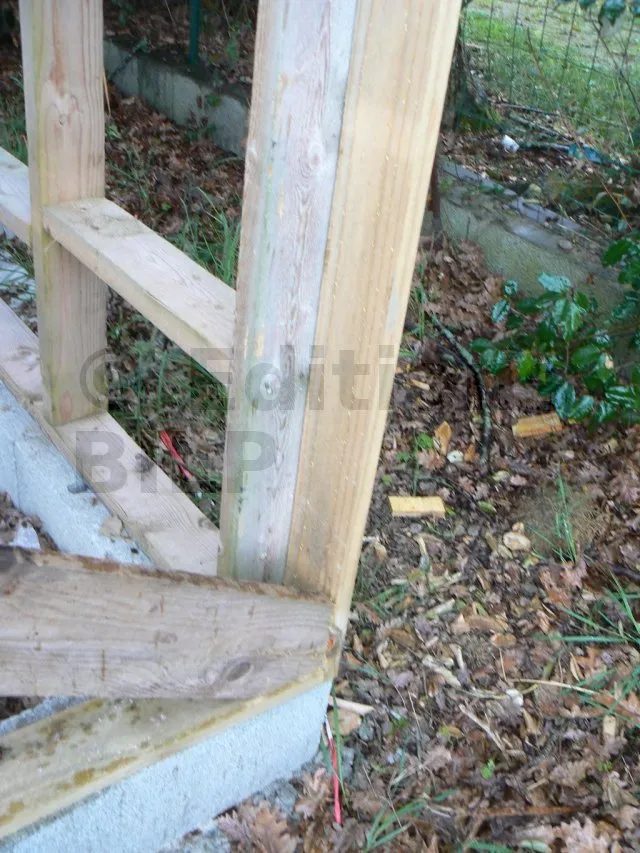

vue sur le coin

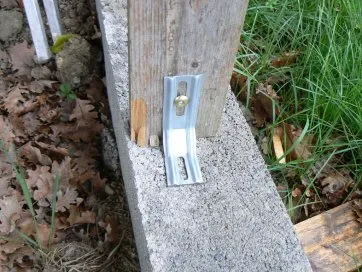

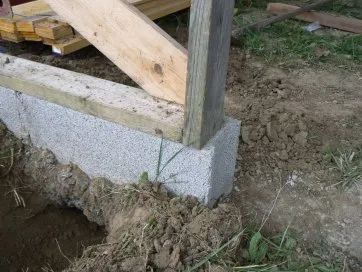

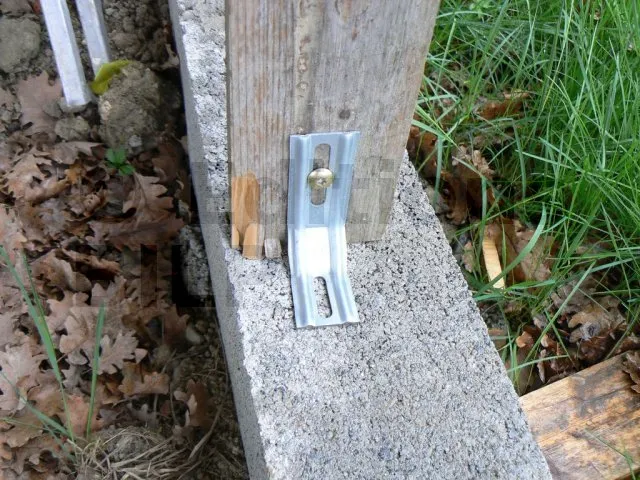

fixation du montant au parpaing avec une équerre métalique


L’ossature-bois

Pour réaliser l’ossature, Aurélien n’a utilisé que du bois de récupération. Avec le chantier de la maison juste à côté, c’est fou ce que cela génère comme déchets : des palettes de toutes tailles, des emballages, plus tous les rebuts de la construction elle-même.
Cela explique que les longueurs utilisables n’étaient pas très importantes. Alors Aurélien a réalisé l’ossature en deux parties : une inférieure et une supérieure. Normalement sur une structure ossature-bois, les montants verticaux vont du bas jusqu’en haut en une seule partie. Là, il y a deux parties.

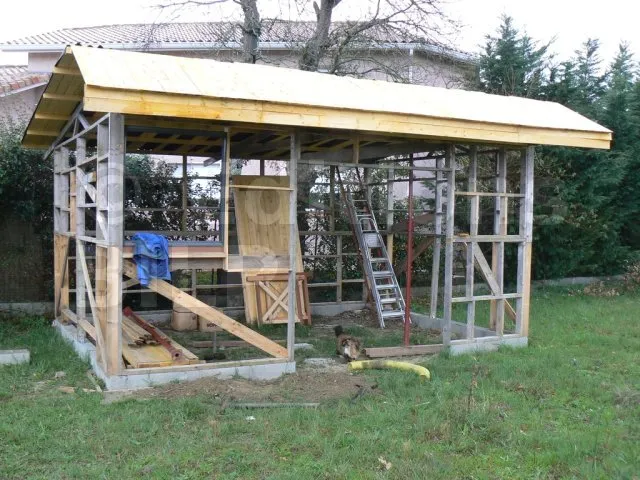

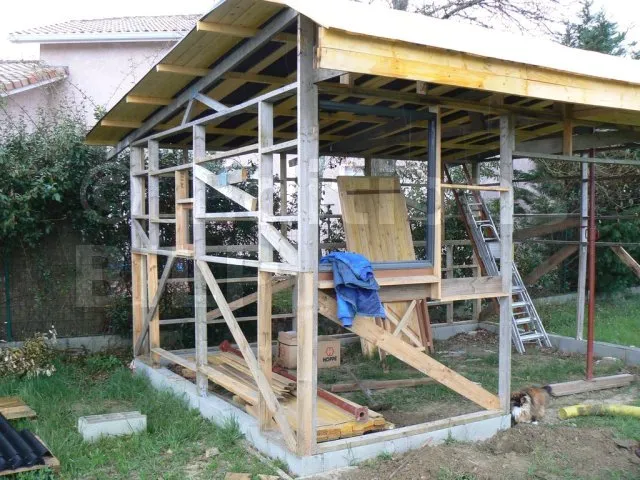

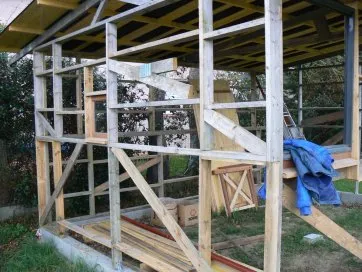

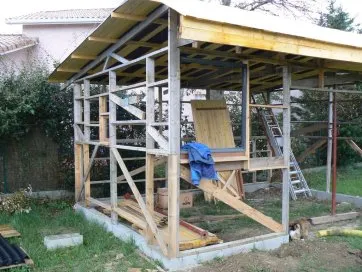

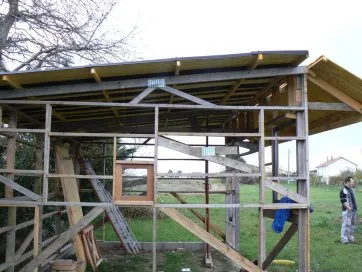

Vue d’ensemble sur la structure

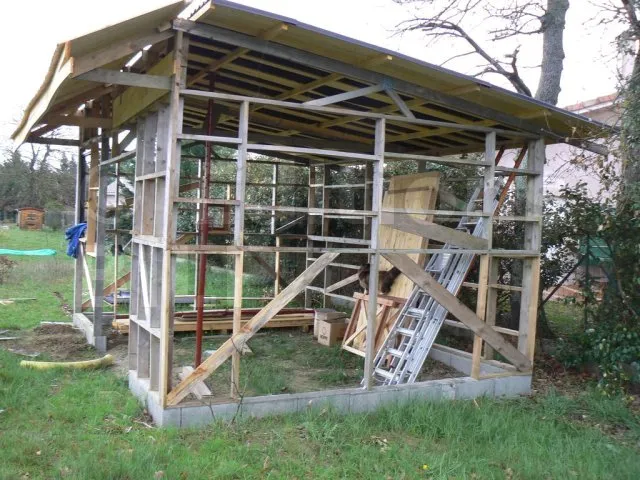

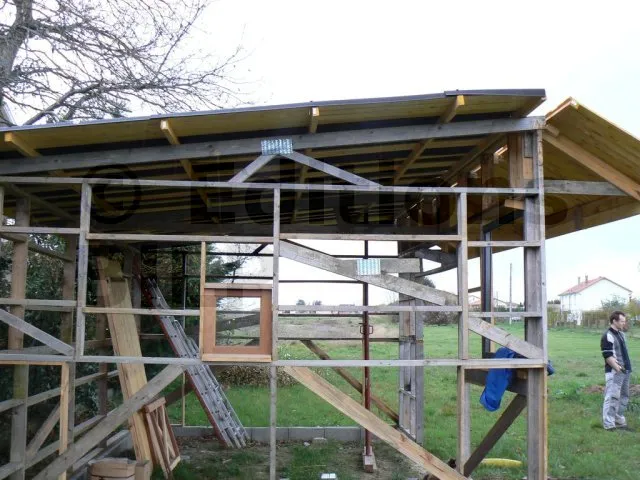

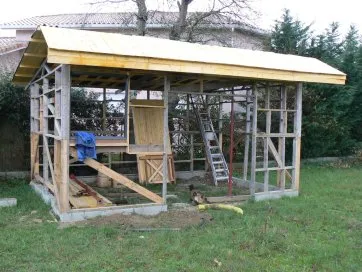

Vue latérale sur la structure



Une grande porte d’entrée

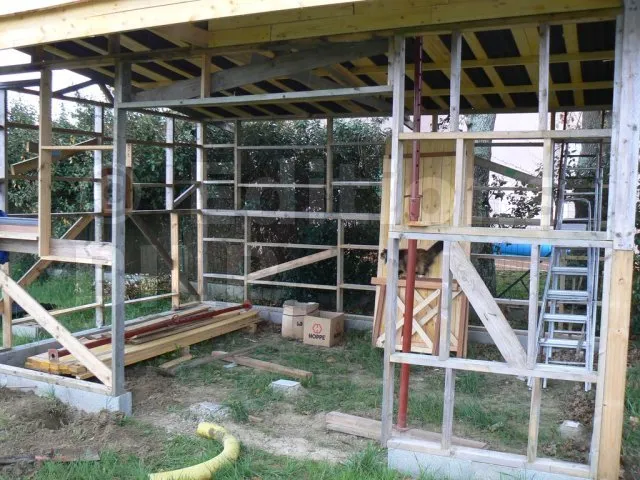

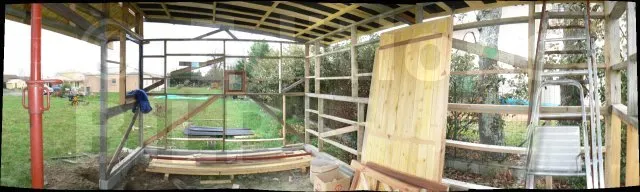

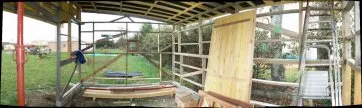

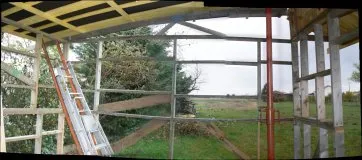

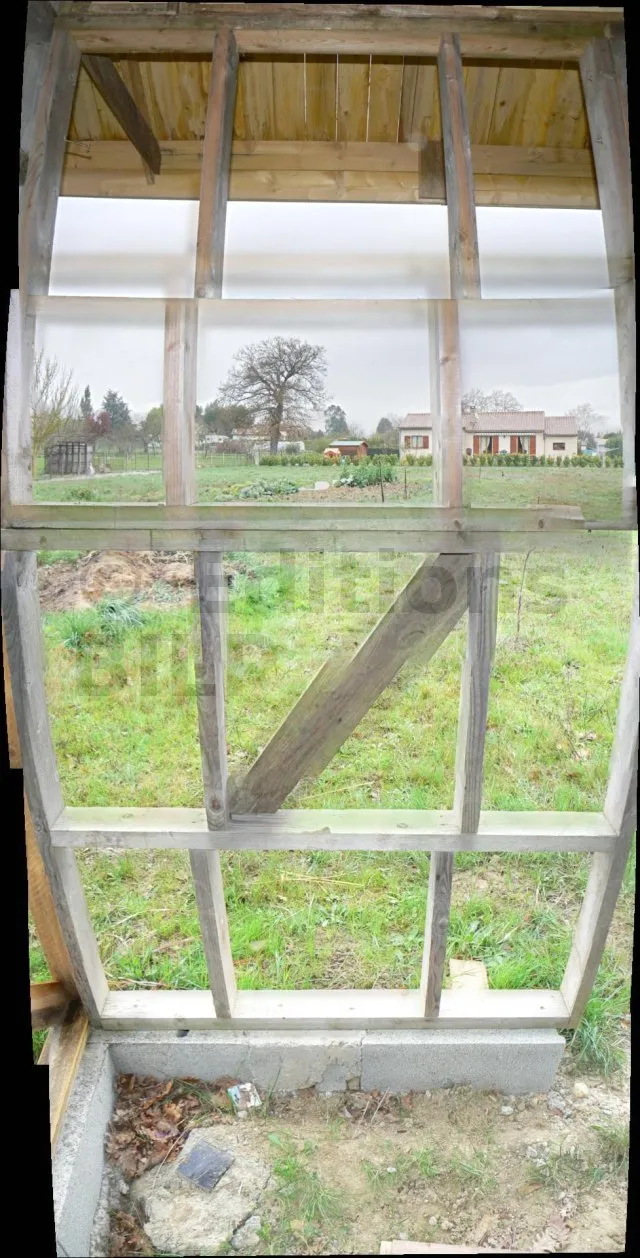

Panoramique intérieur sur la structure

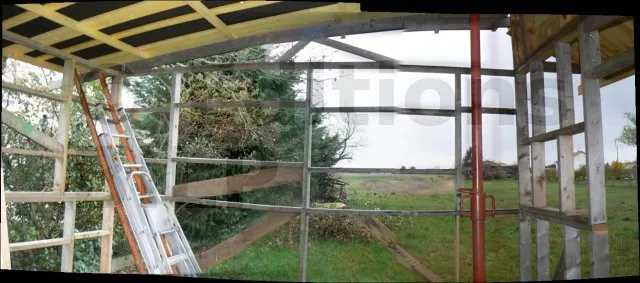

Panoramique encore plus large

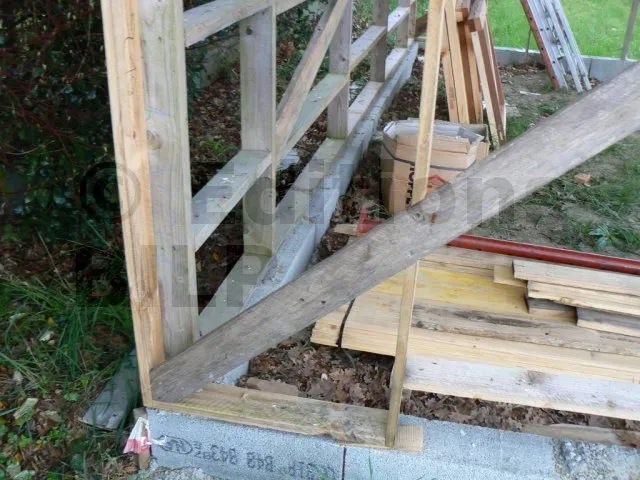

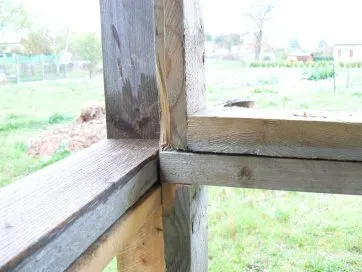

Liaison en coin

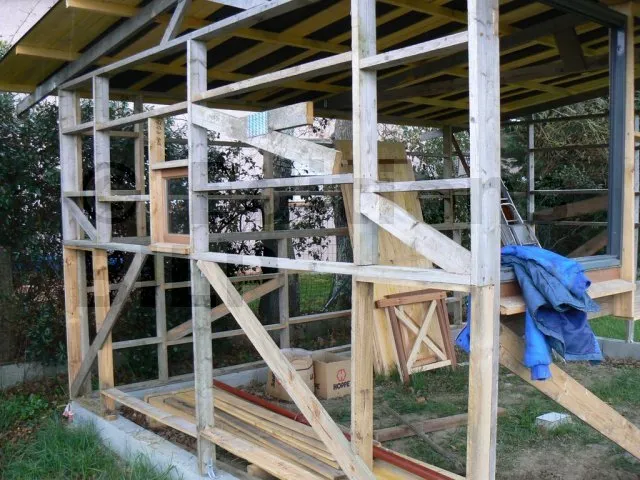

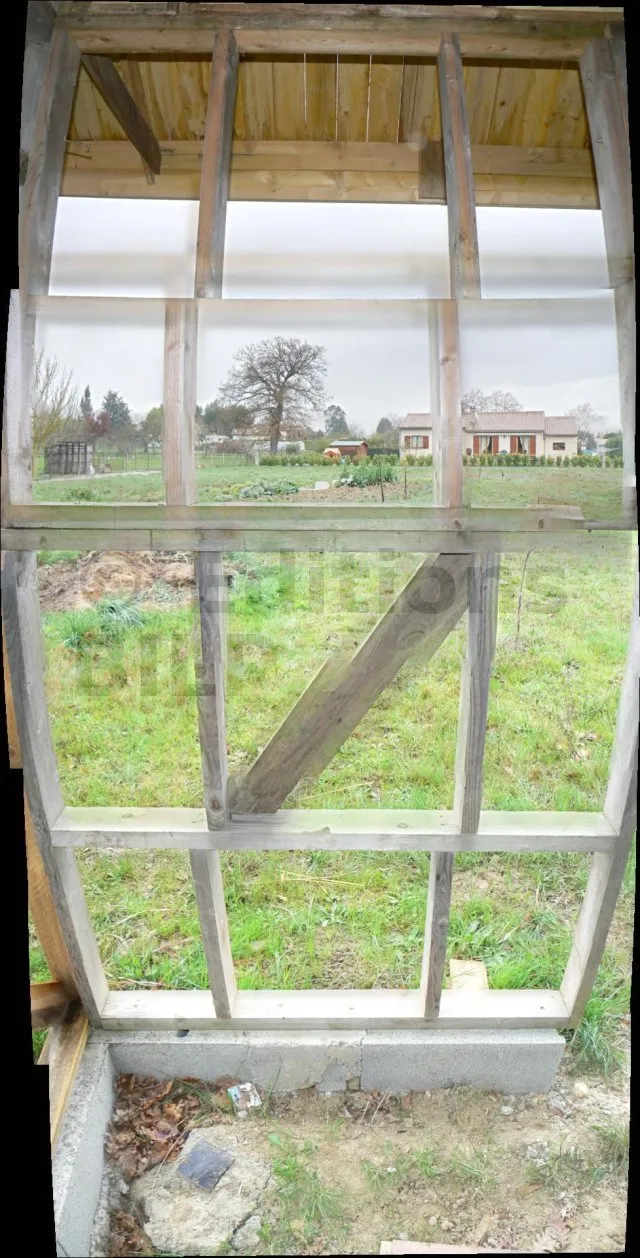

On voit la partie inférieure et la partie supérieure de l’ossature

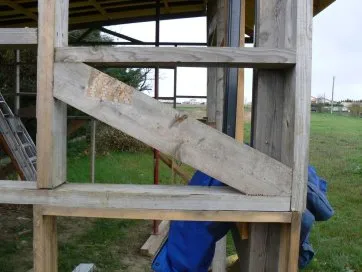

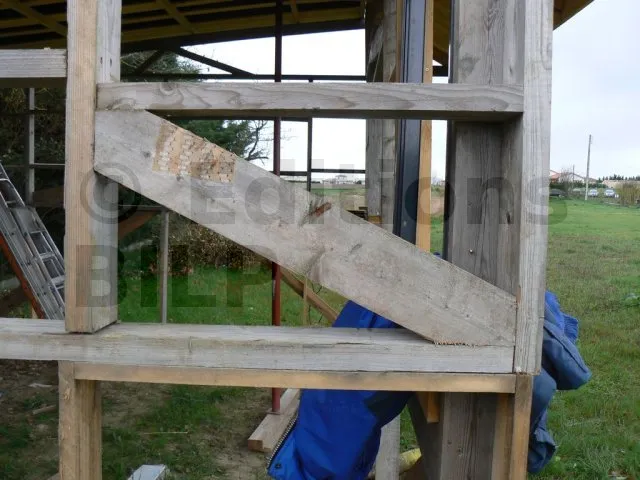

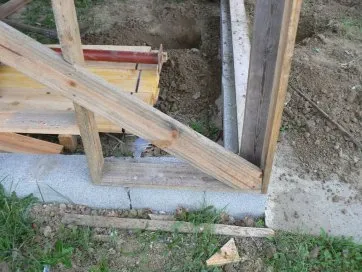

Contreventement

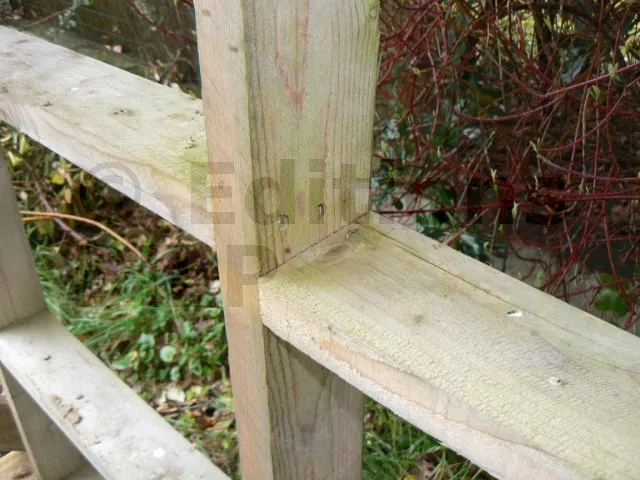

Fixation des entretoises en décalé

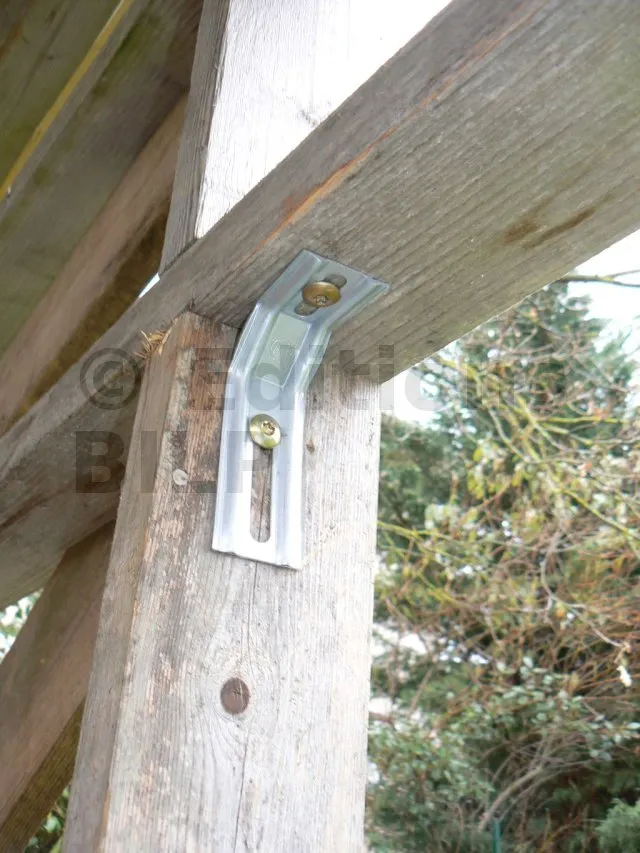

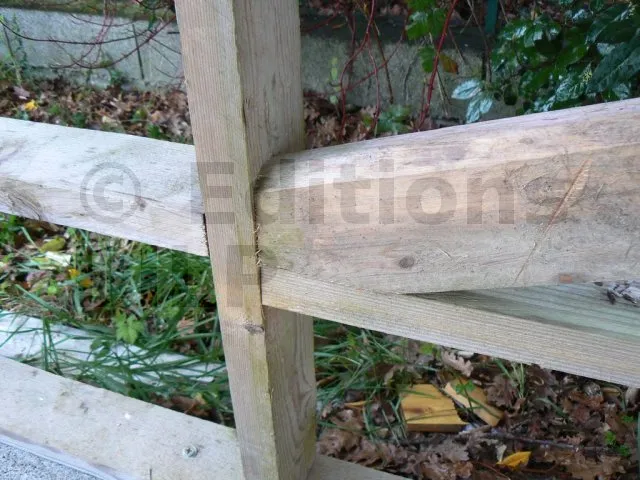

Fixation du montant à la lisse intermédiaire
Contreventement

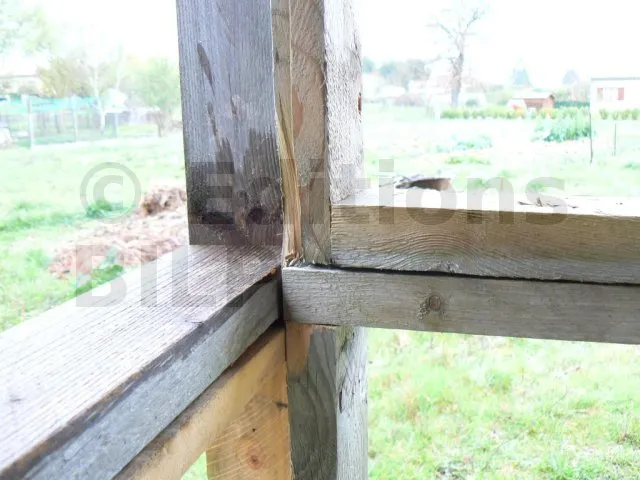

Partie supérieure sur partie inférieure


La toiture

La structure de la toiture est faite de deux lignes de solives perpendiculaires. Cela n’est pas une méthode très académique mais Aurélien a fait avec les moyens du bords. Normalement, on fait une seule ligne de solives, généralement dans le sens de l’écoulement. On peut soulager les solives en plaçant une poutre porteuse perpendiculaire et sous les solives.

Sur les solives, Aurélien a fixé des plaques de fibro-ciment.

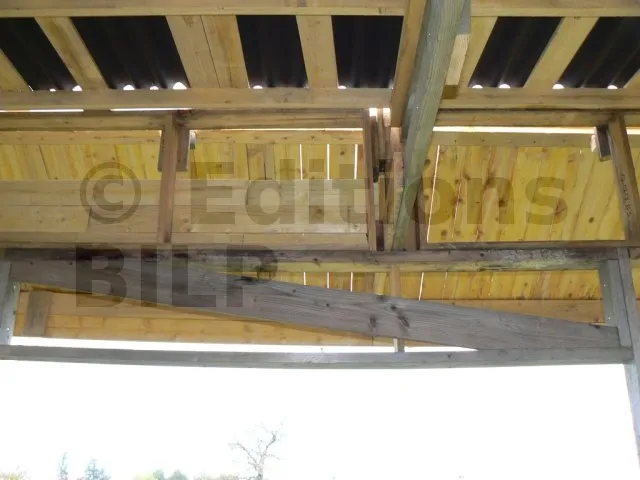

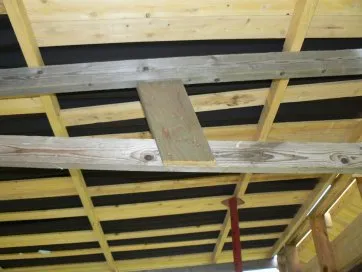

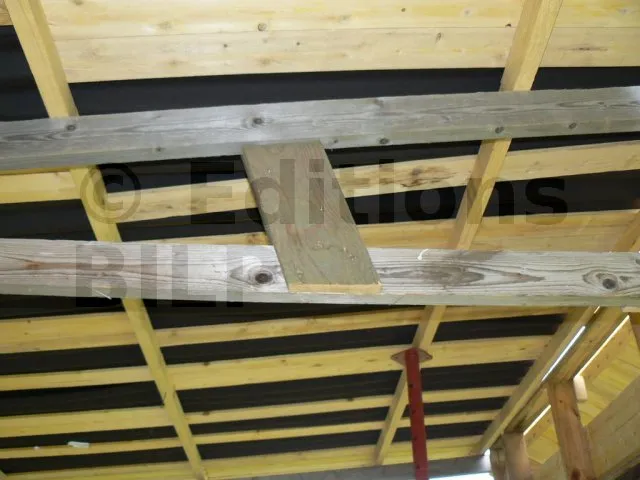

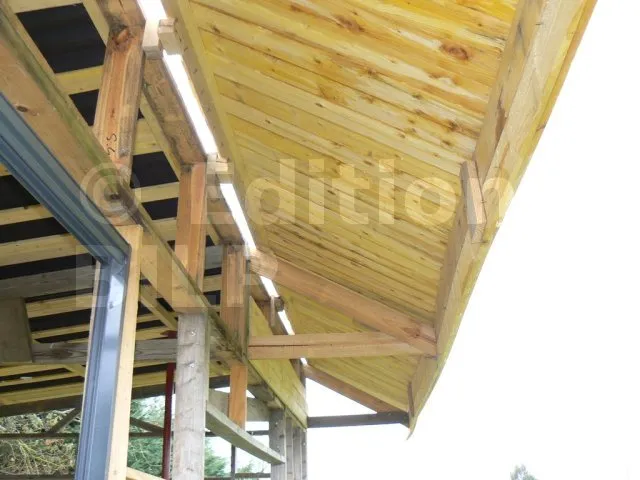

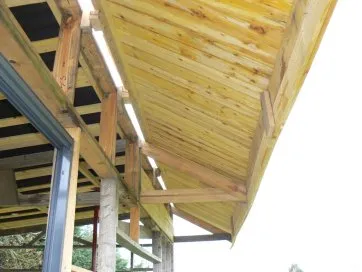

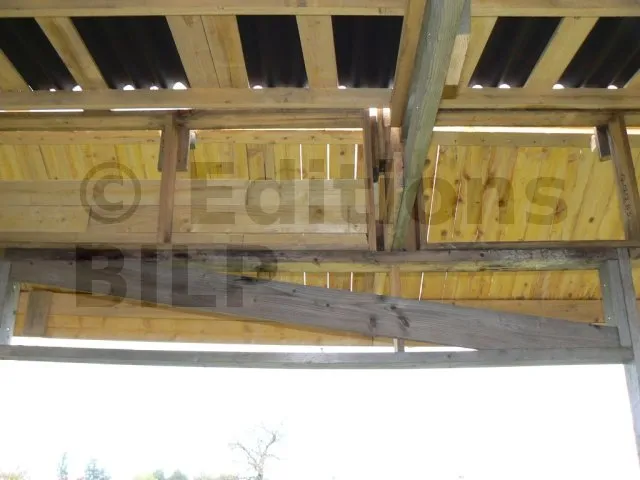

Casquette vue de l’intérieur
Ferme
Casquette vue de l’extérieur

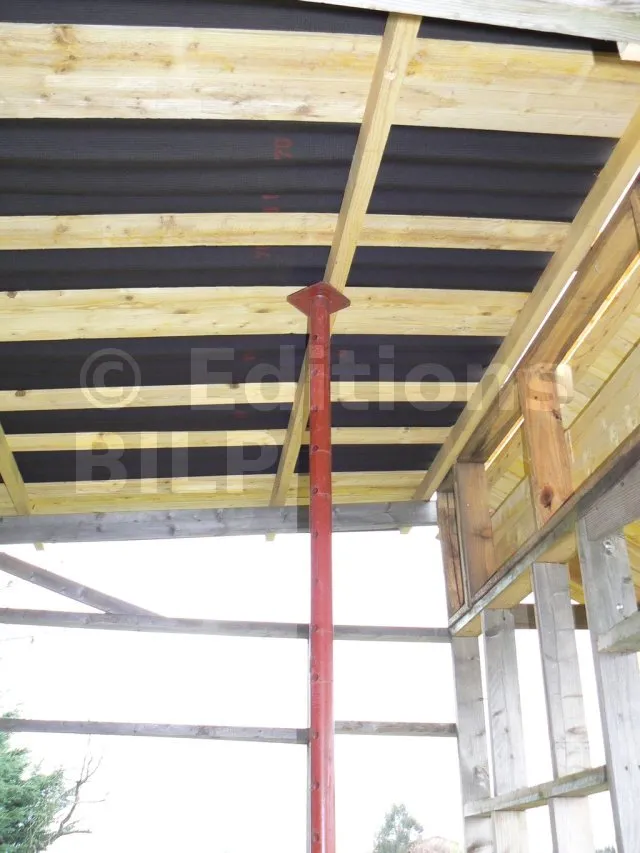

Un pied-droit pour soulager en attendant la finition complète de la structure

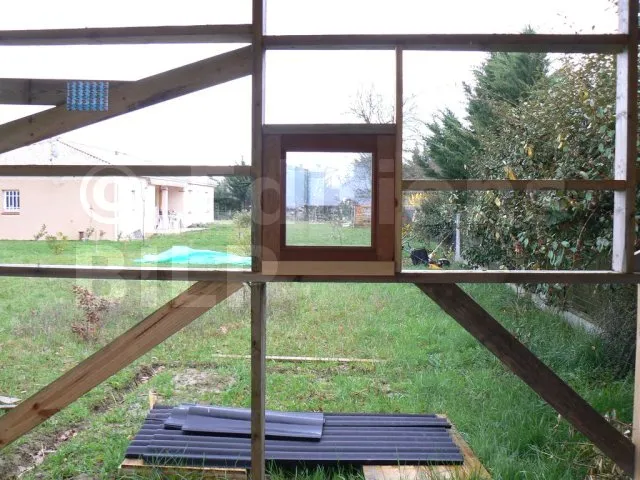

Une fenêtre

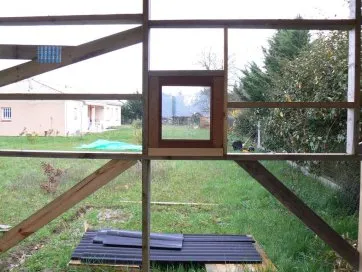

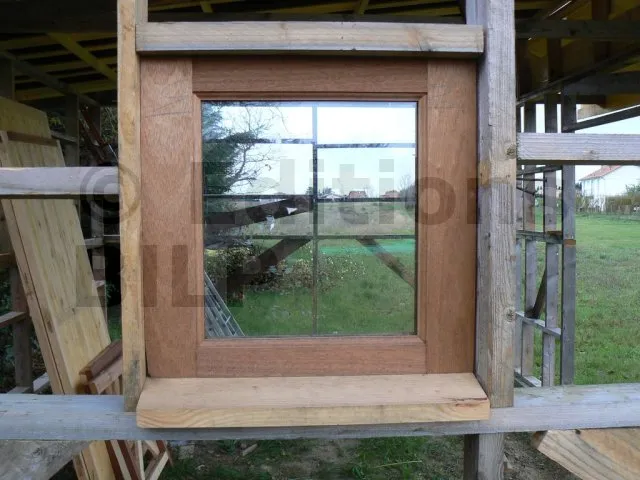

Fenêtre de récupération
Détail sur la fenêtre
