Un atelier d’artiste en ossature-bois

Bruno Caillard

La petite famille s’est agrandie et Madame a désormais bien du mal à libérer de l’espace pour donner libre cours à ses talents artistiques. Heureusement, Yves a pris les choses en main et lui a construit un magnifique atelier tout en bois.

Avant

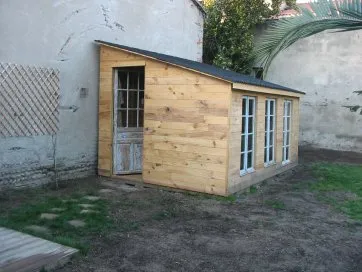

Après

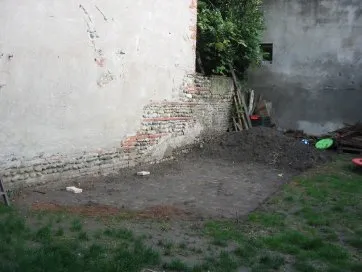

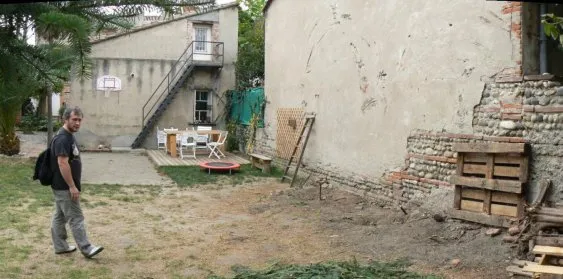

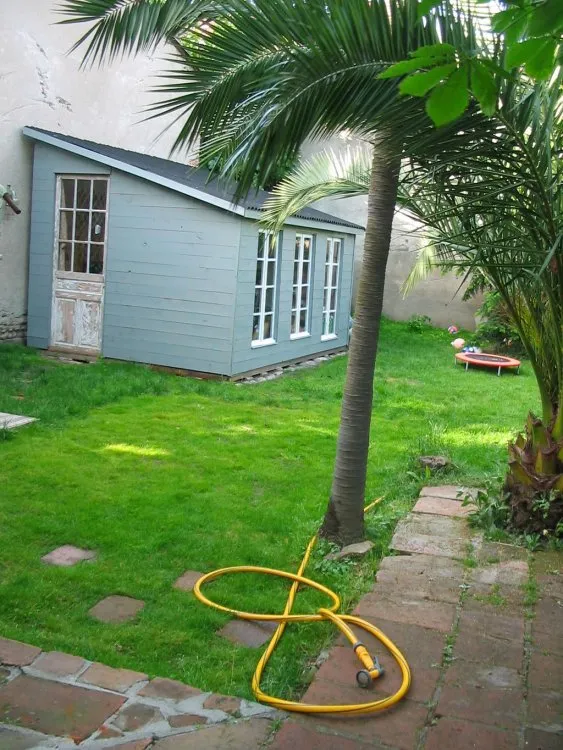

L’emplacement de la future cabane, avant

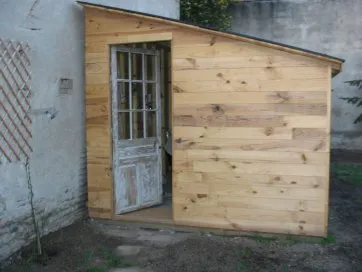

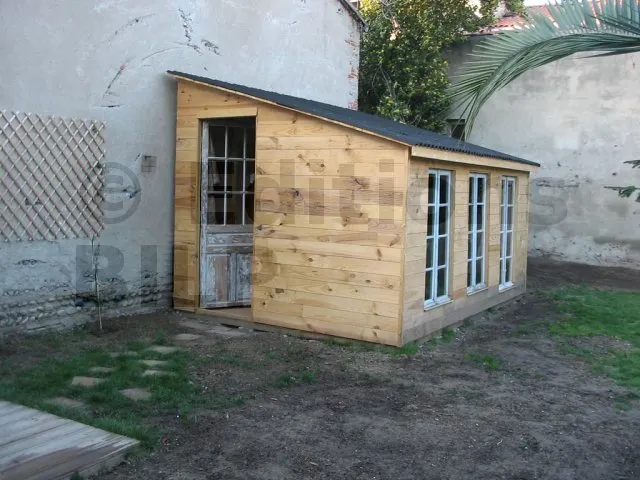

Après

Préparation du sol et plancher

On a réalisé le plancher en fixant des lames de parquet sur des lambourdes traitées classe 4. Les lambourdes sont posées sur des pavés autobloquants, sans fixation. Le poids propre de la cabane sera suffisant pour assurer l’ancrage.

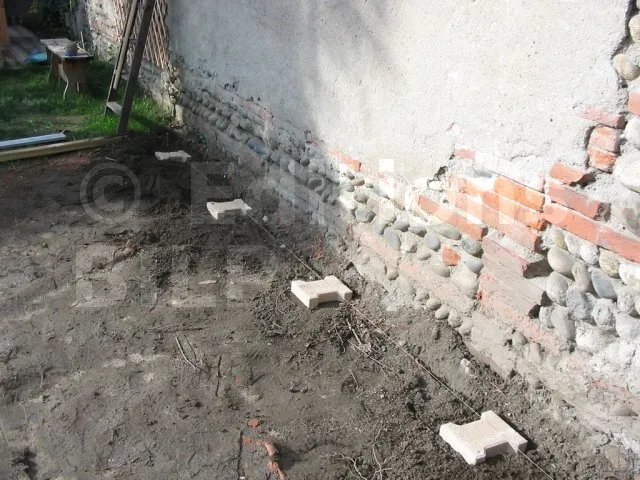

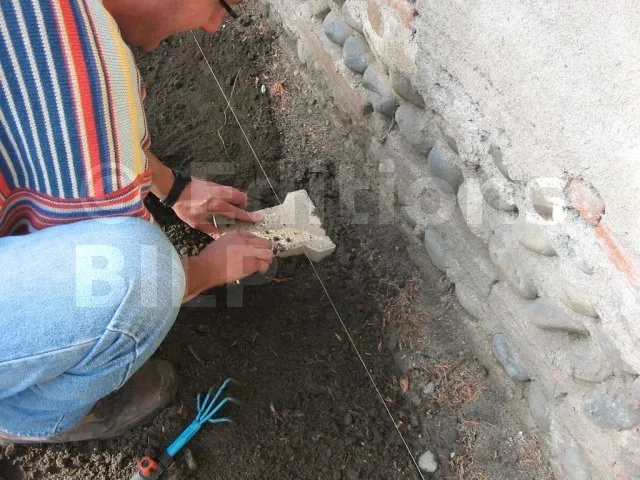

On a décaissé un peu pour obtenir une surface à peu près plane
Le cordeau repère l’axe

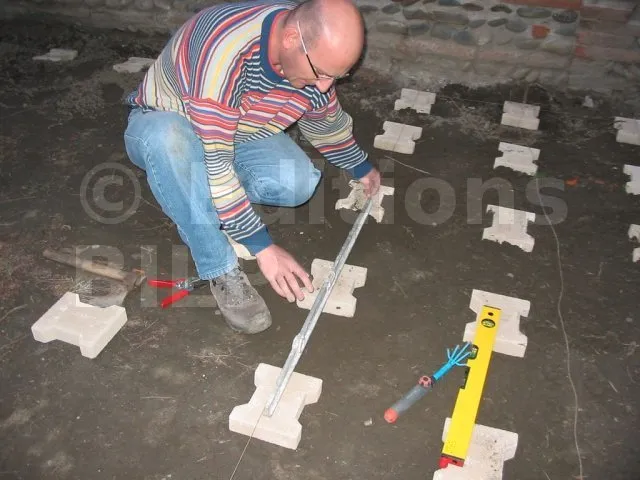

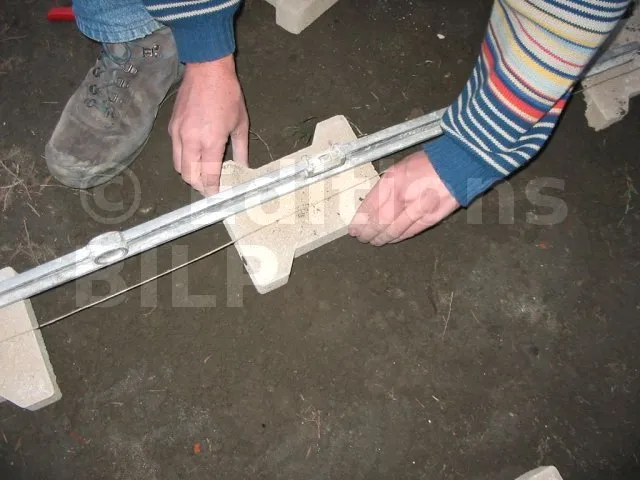

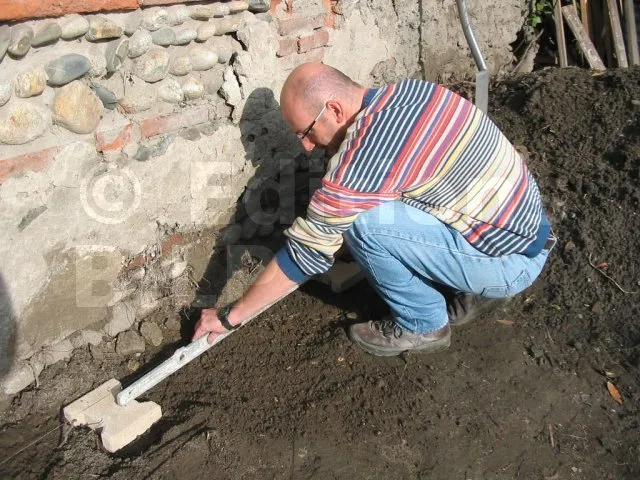

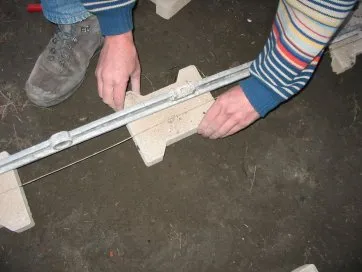

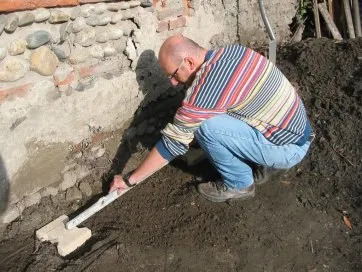

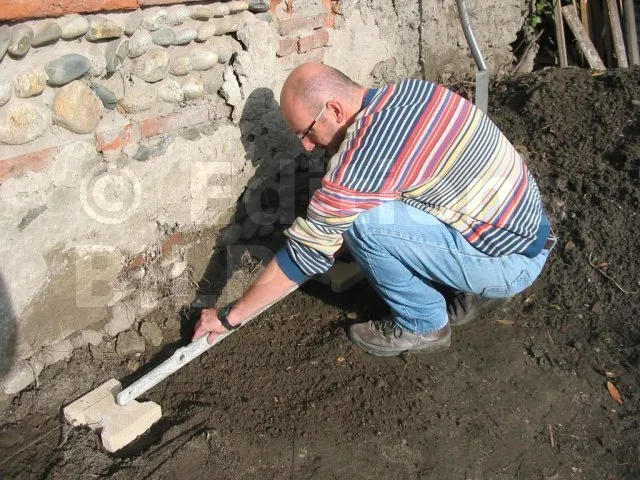

Mise à niveau du pavé

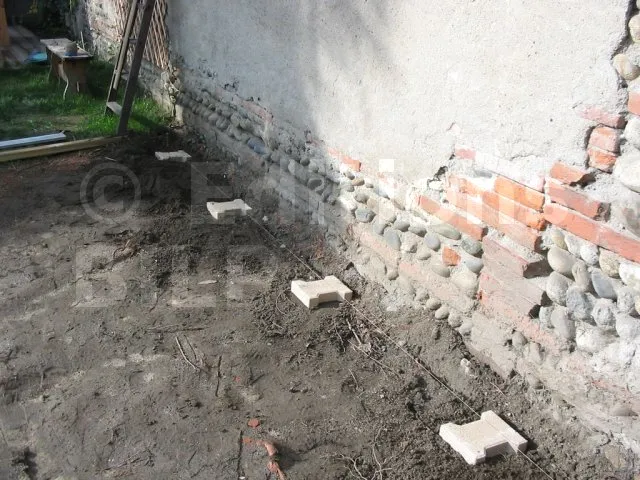

1ère ligne de pavés

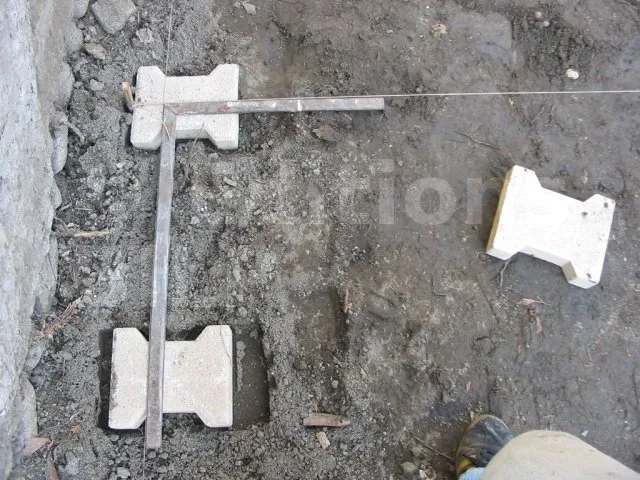

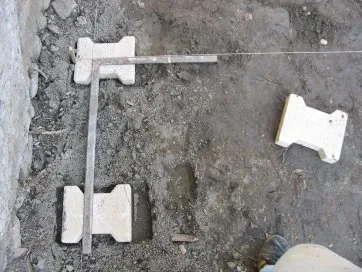

La perpendiculaire est reperée à l’aide d’une équerre de maçon

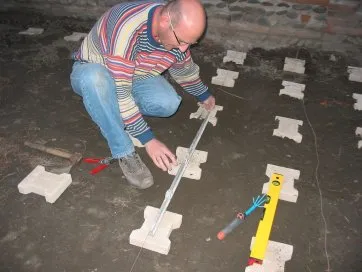

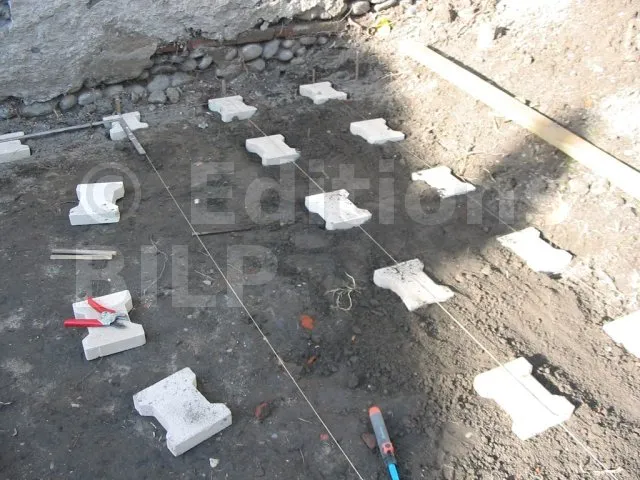

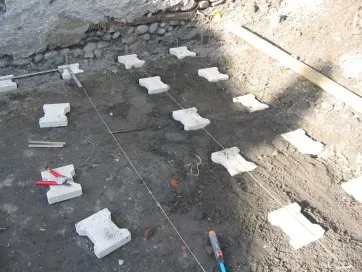

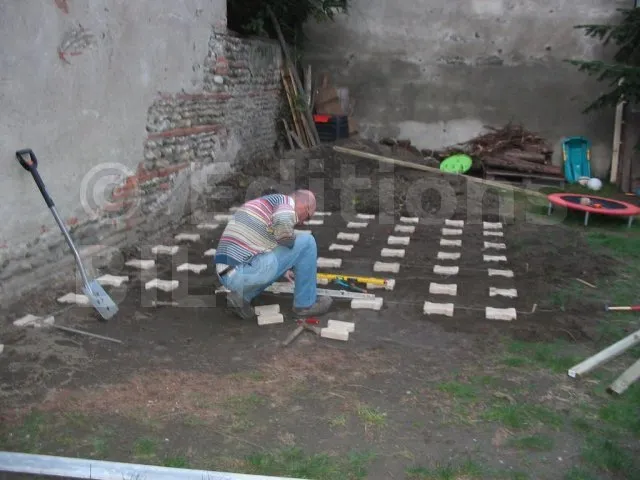

Pose des lignes de pavés
Lignes de pavés

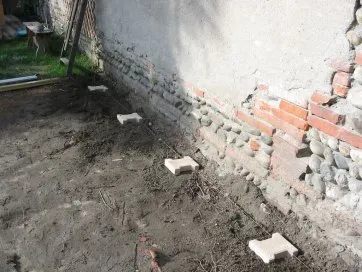

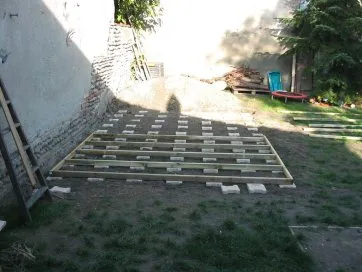

Les pavés sont posés et de niveau. On pose maintenant les lambourdes.

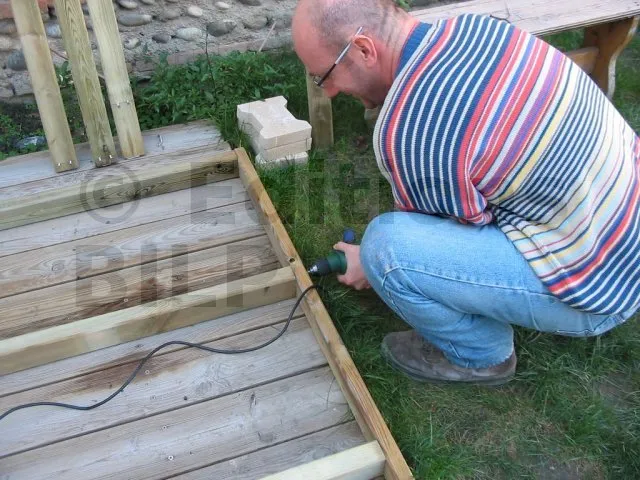

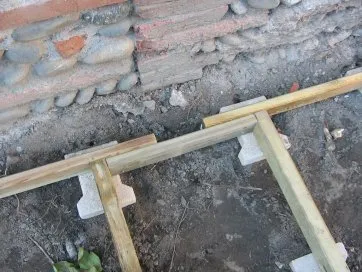

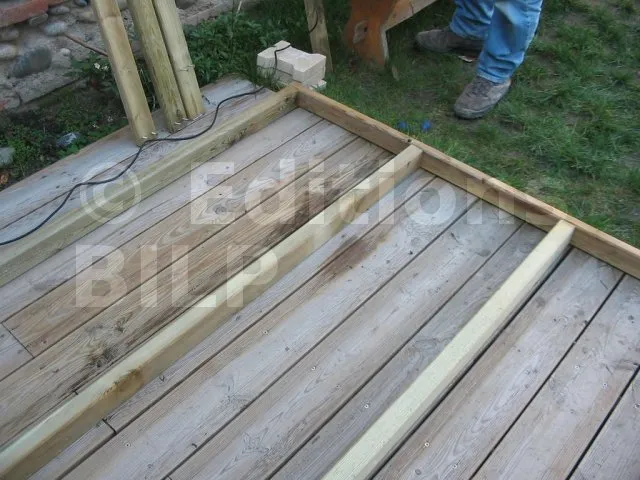

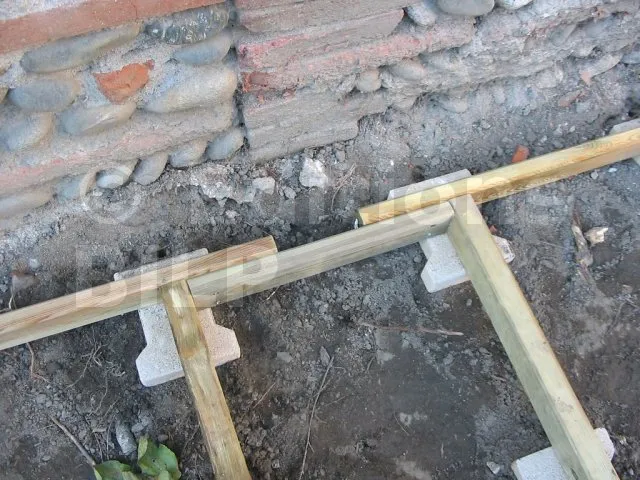

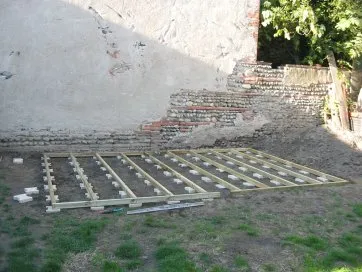

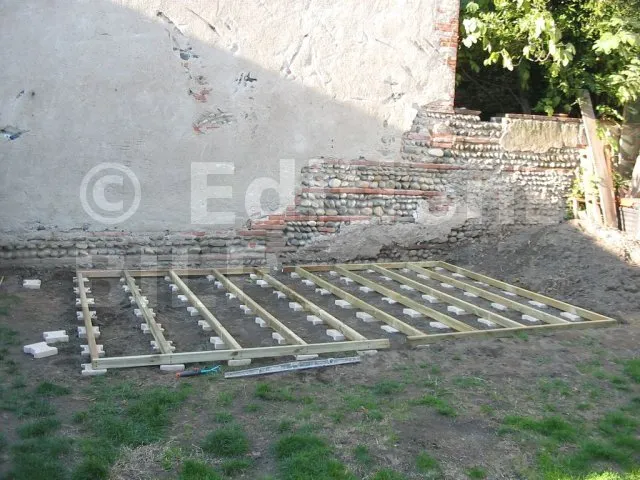

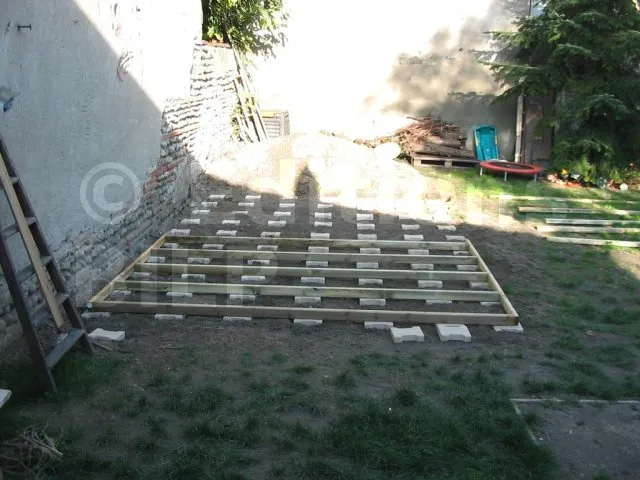

On pose les lambourdes sur les pavés, sans fixation
On fixe une lambourde perpendiculaire aux extrémités pour immobiliser le tout
Détails de la liaison entre les deux parties

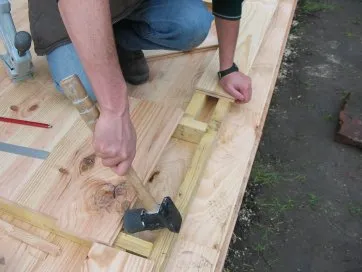

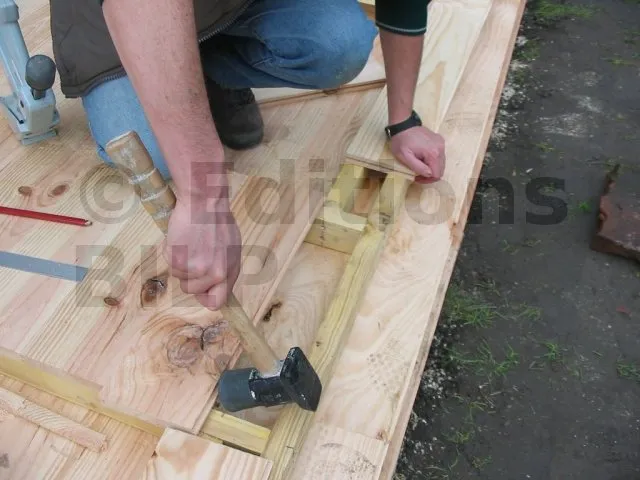

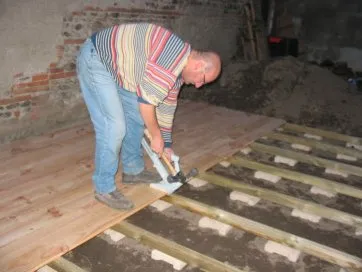

Pour clouer les lames sur les lambourdes, on a eu la chance de disposer d’un cloueur à parquet. C’est un outil fantastique, très efficace qui permet de travailler rapidement, avec précision et sécurité. Évidemment, on peut aussi faire avec un simple marteau ou avec des vis.

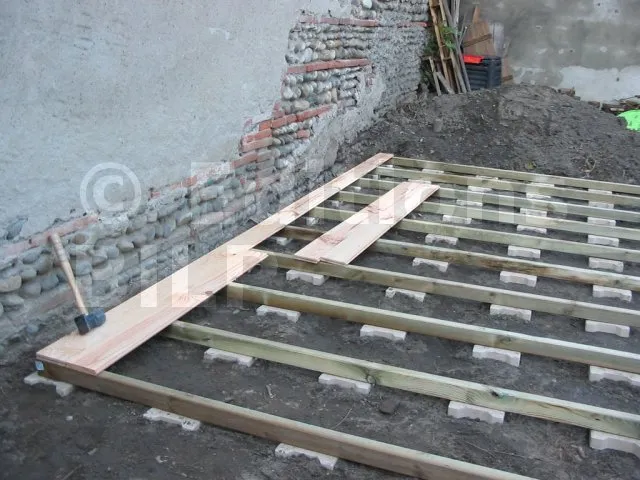

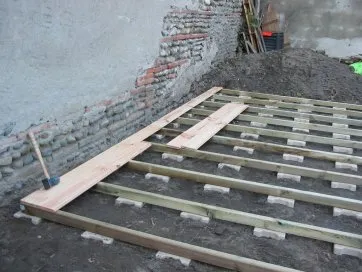

1ère ligne de lames de parquet

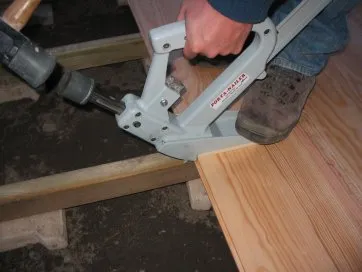

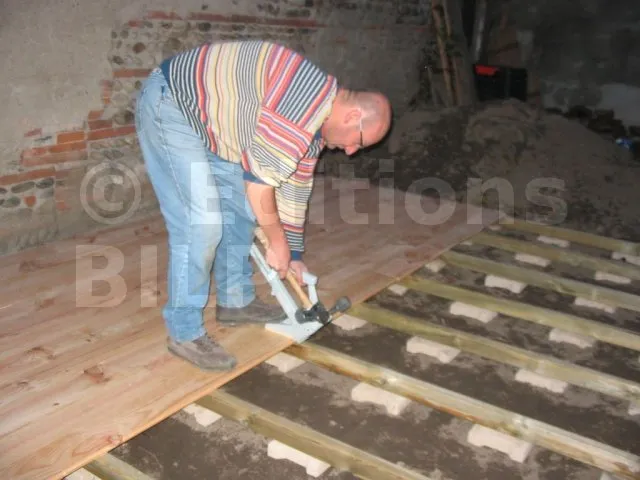

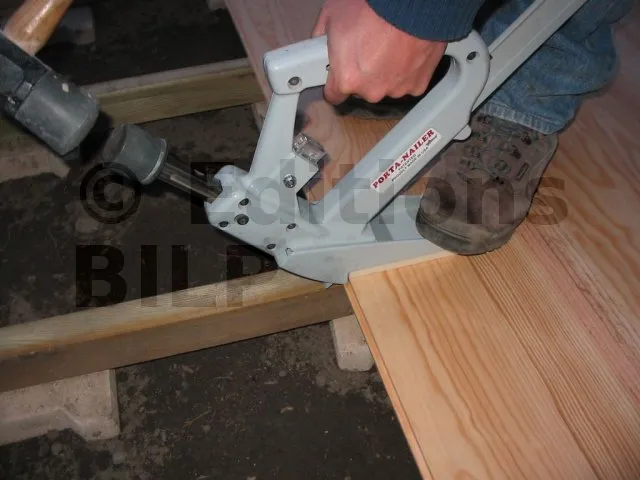

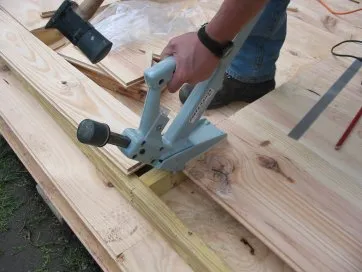

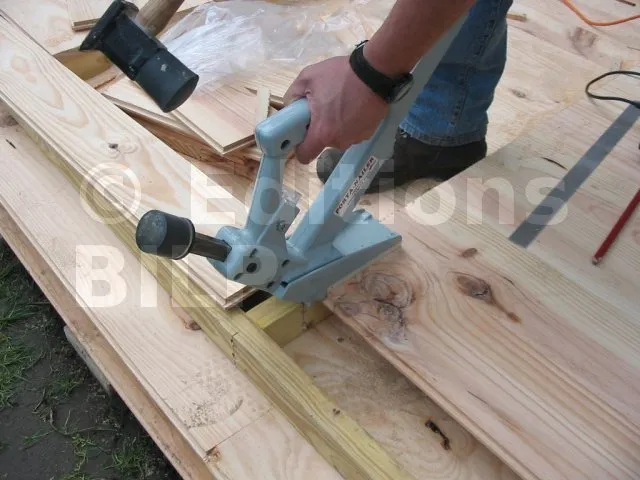

On utilise un outil spécial pour fixer les lames

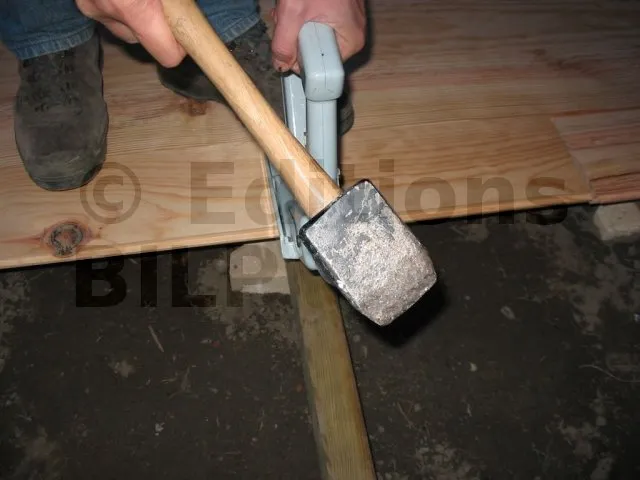

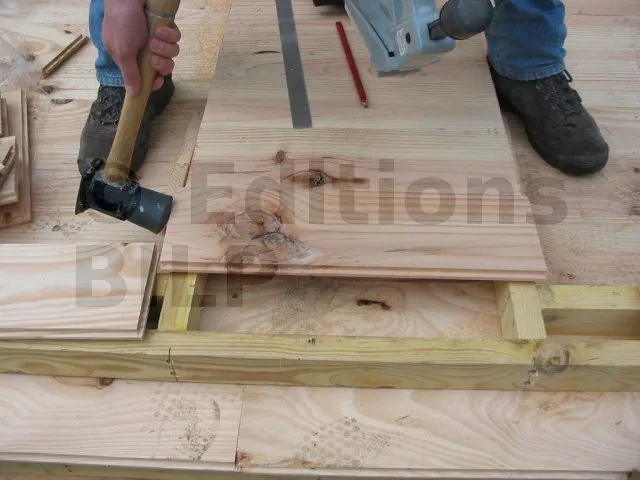

On frappe sur le piston avec une masse

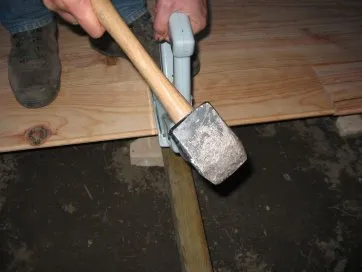

ce qui insère une pointe "dent de requin" à 45°, pile au bon endroit au dessus de la languette

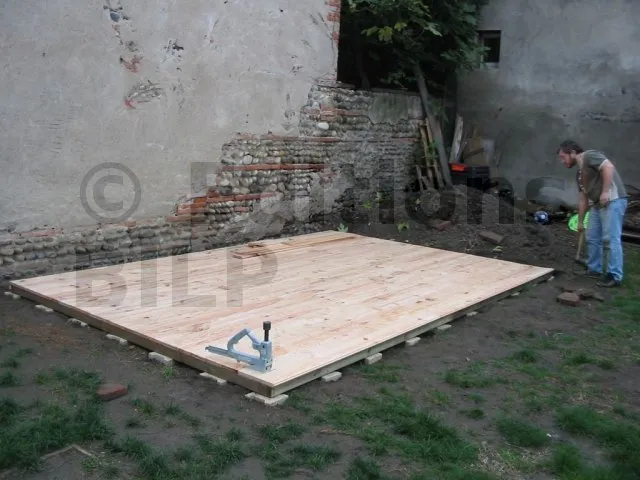

La plancher est terminé

Préparation de l’ossature des murs

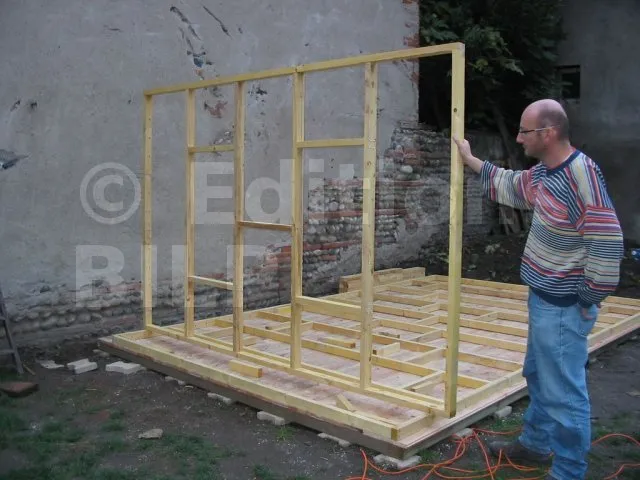

Il est plus rationnel de préparer les murs à plat, à l’horizontal au sol, puis de les monter en un seul bloc. On se sert du plancher déjà réalisé comme base horizontale pour préparer nos ossatures.

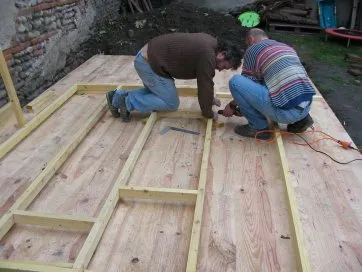

On commence par construire le squelette des murs. L’ossature est composée de montants verticaux espacés d’une cinquantaine de centimètres. On fixe des entretoises entre les montants pour fixer l’écart et pour assurer le contreventement. Une lisse haute et une lisse basse, faites des mêmes lambourdes que les montants, sont fixées aux extrémités.

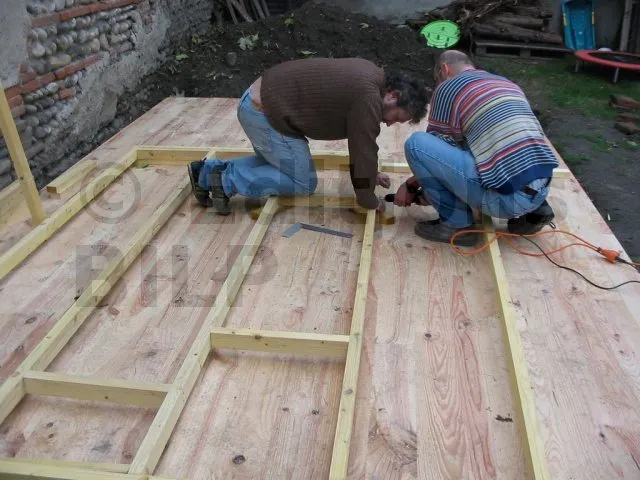

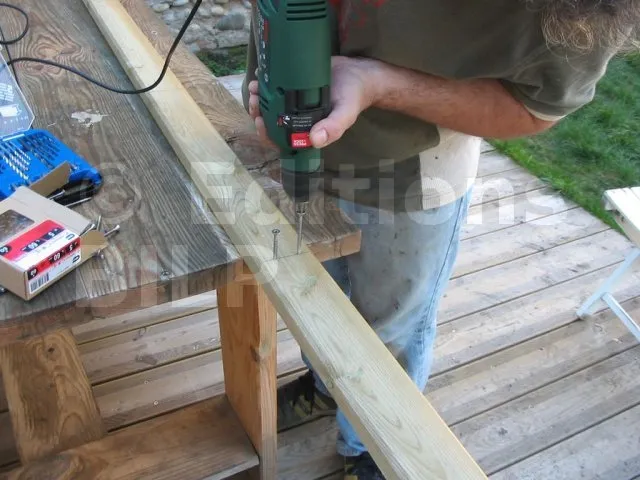

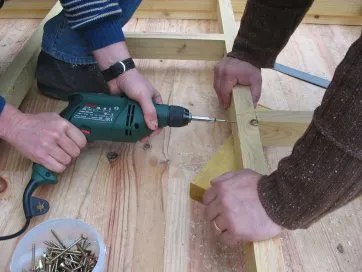

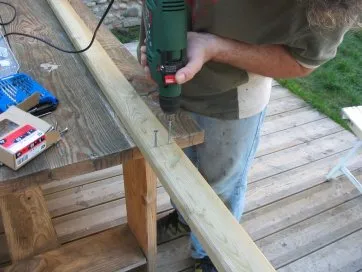

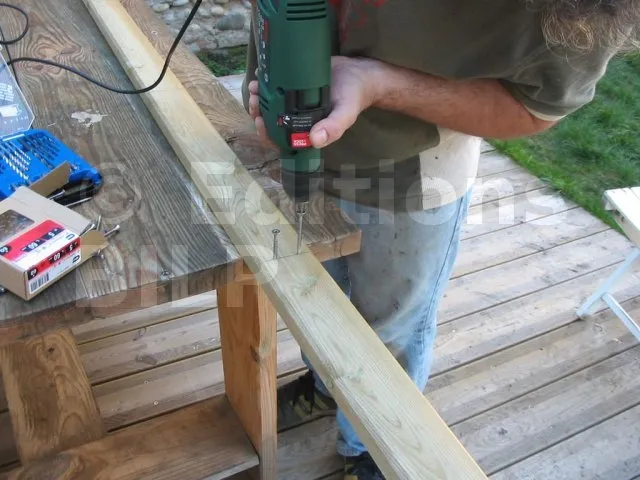

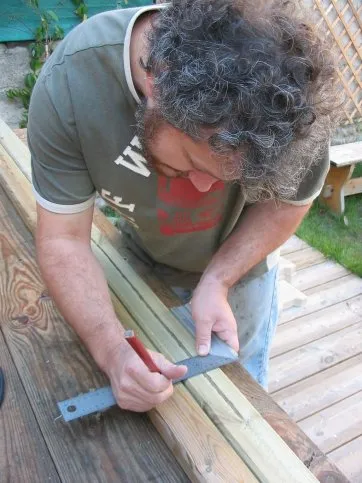

Yves repère les avant-trous dans le montant

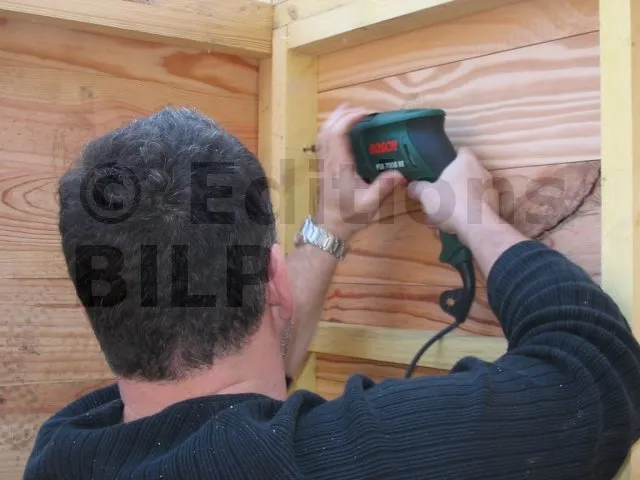

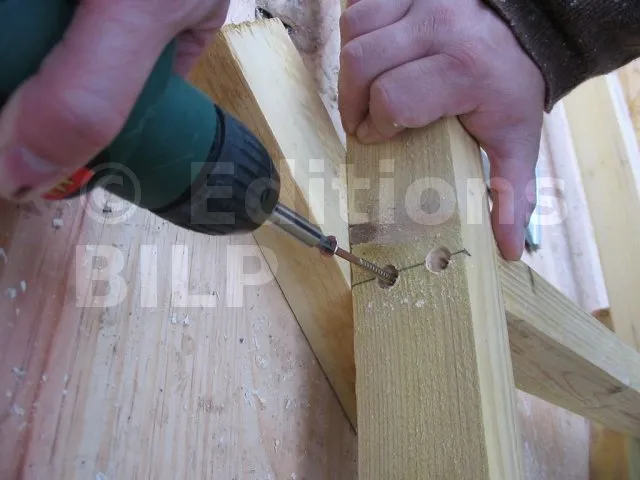

Placement des vis
On a élargi le passage à la mèche plate pour loger la tête de vis
Fixation d’une extrémité de l’entretoise contre le montant

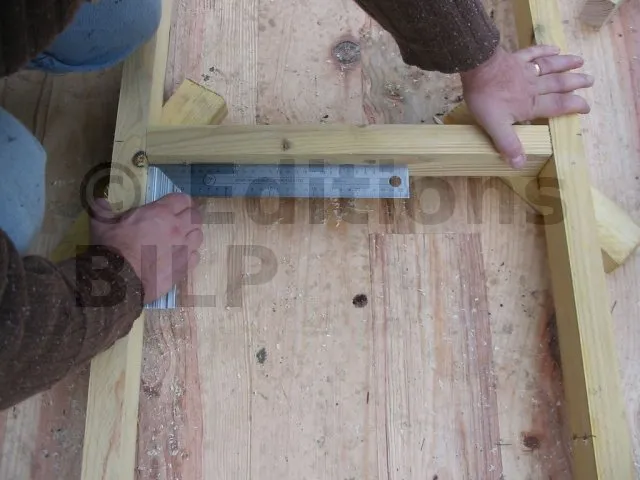

L’entretoise doit être perpendiculaire au montant
Les entretoises sont décalées les unes par rapport aux autres
Lisse haute
D’autres entretoises
Lisse basse

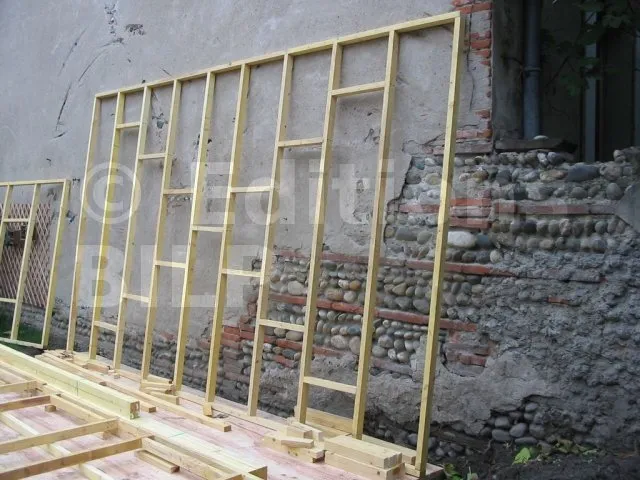

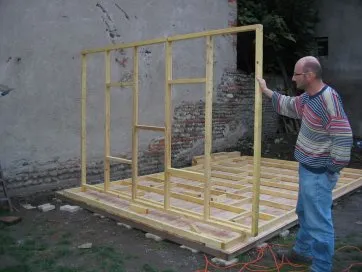

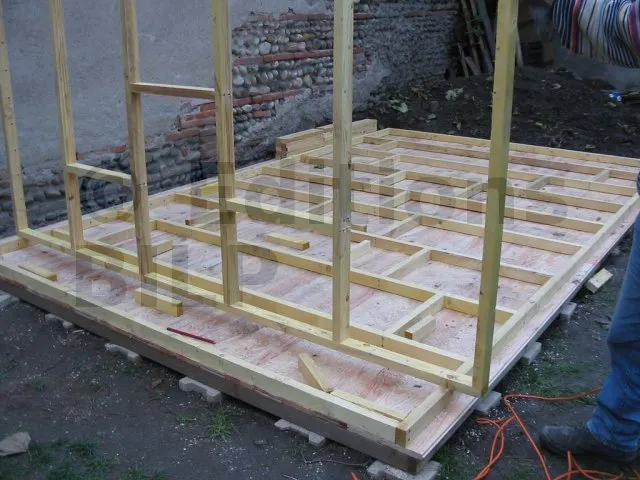

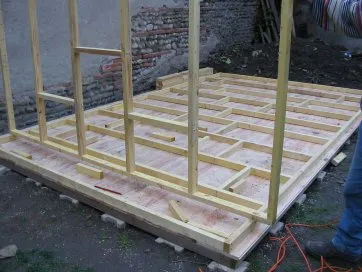

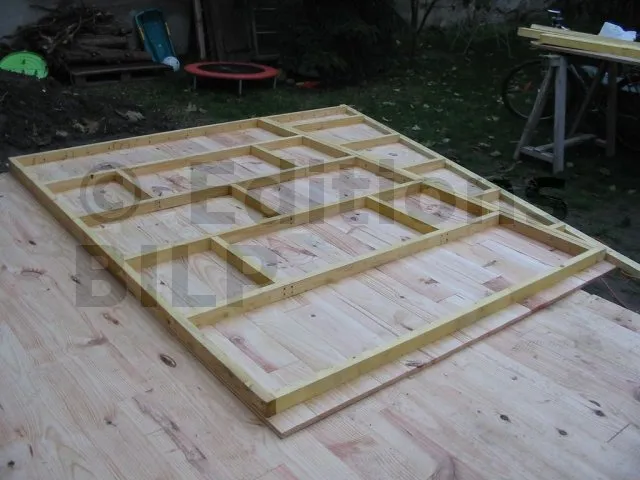

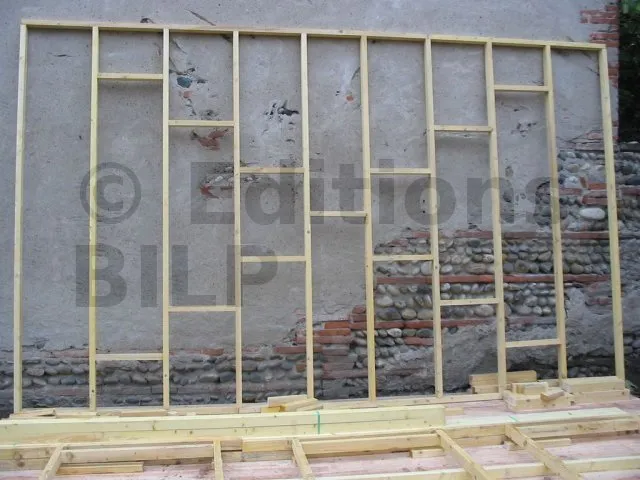

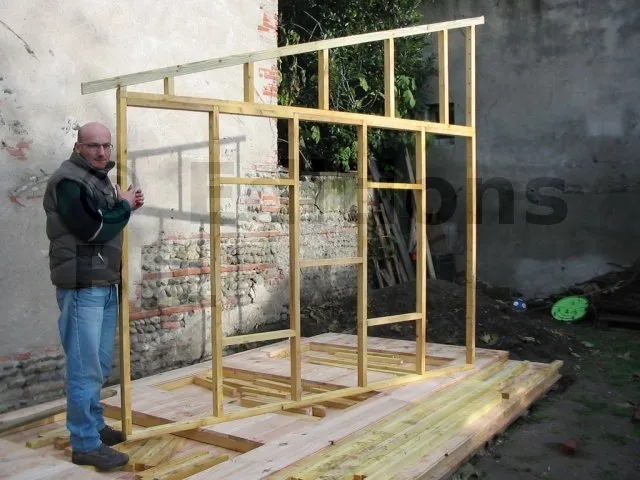

Le squelette est prêt
Squelette
Le décalage des entretoises forment une croix de Saint-André
Cette croix assure le contrevement de l’ossature dans les deux sens

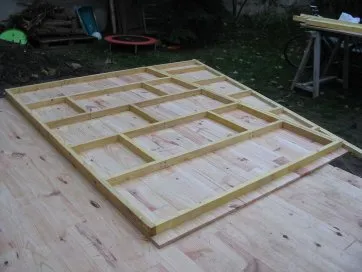

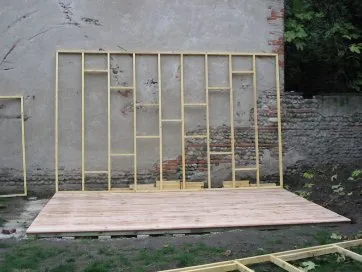

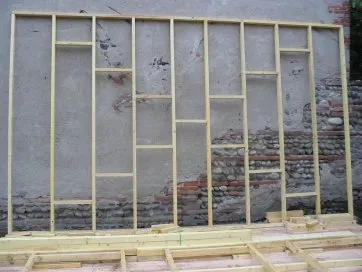

Le squellete de la paroi du fond

Maintenant, on fixe les lames sur l’ossature.

Pour les lames de mur, on utilise aussi le cloueur à parquer

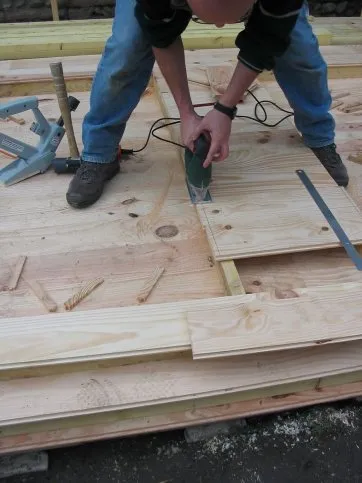

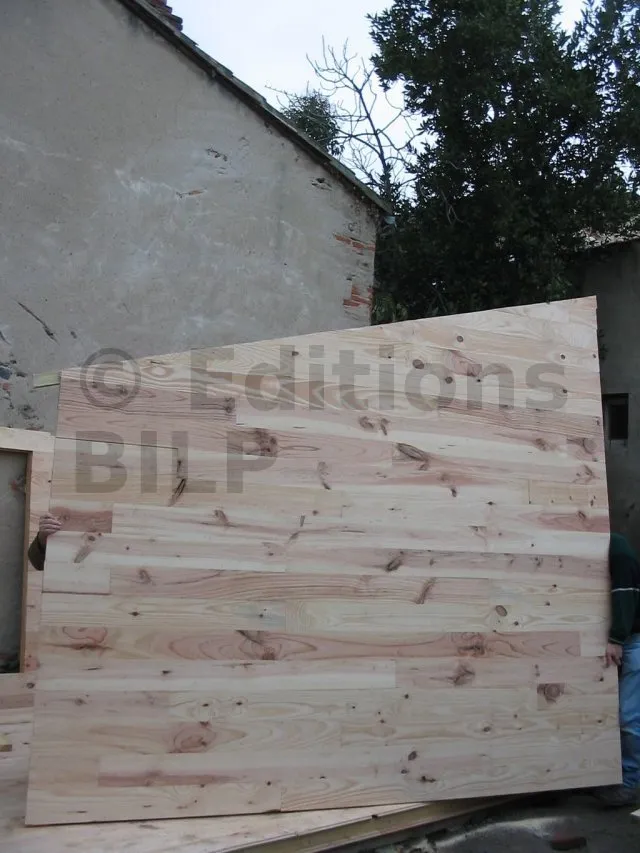

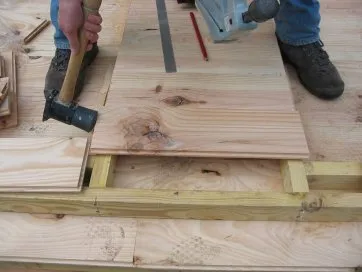

Les lames sont découpées grossièrement et dépassent
Insertion de la lame

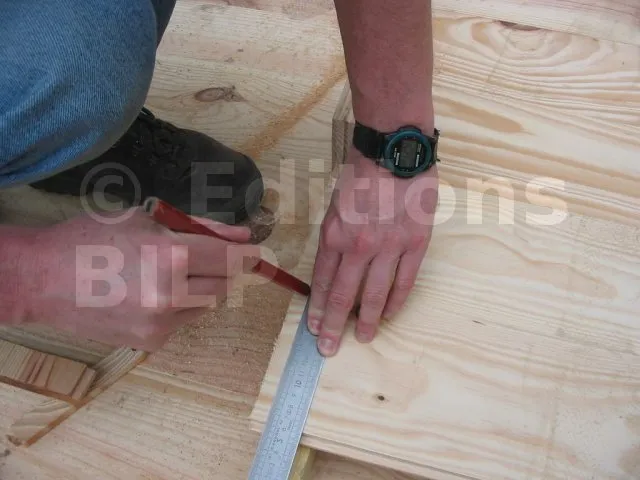

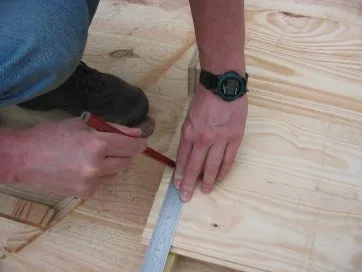

On trace la ligne de coupe

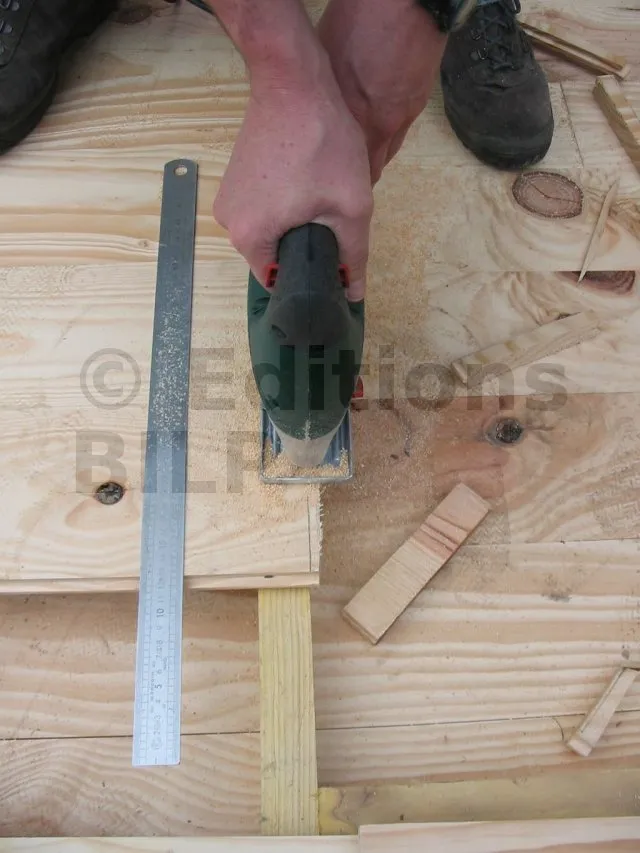

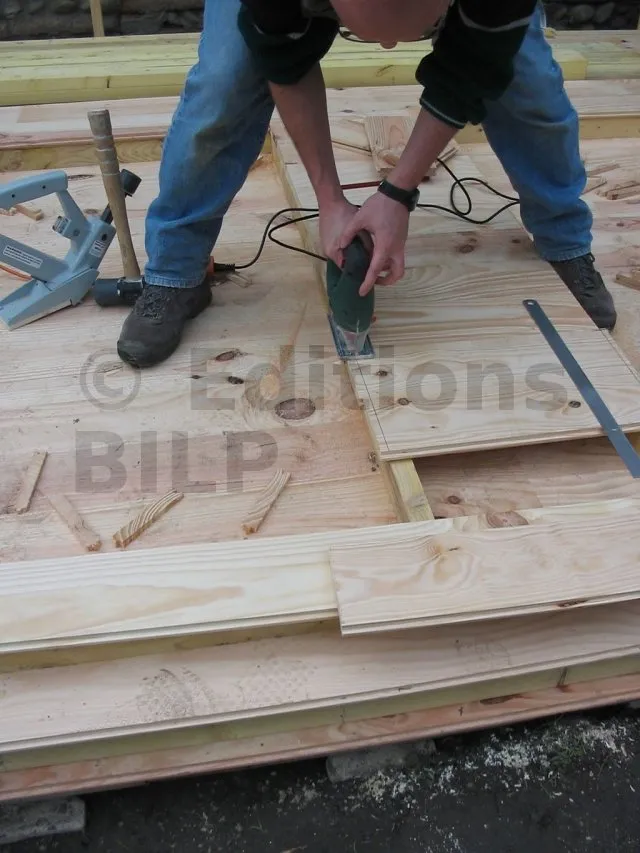

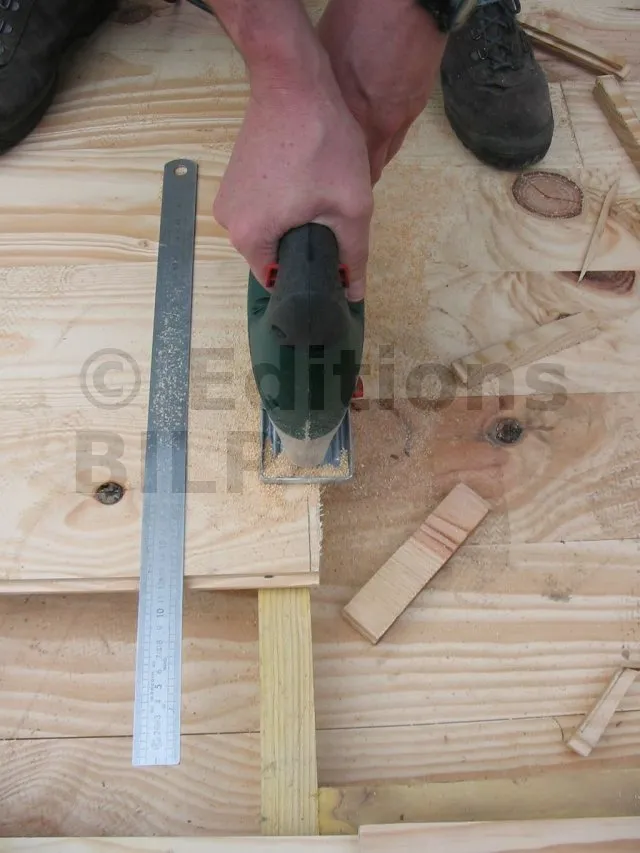

et on coupe...
...ce qui dépasse

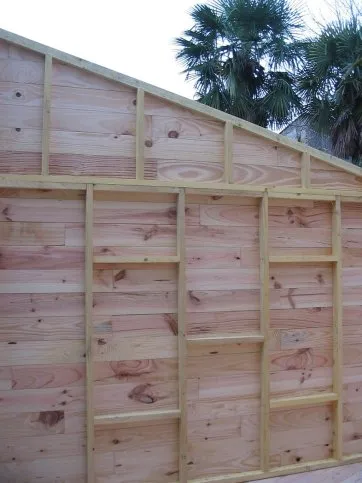

Admirez le travail. Côté intérieur
et côté extérieur

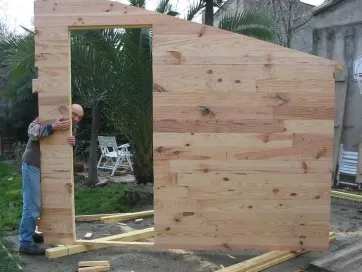

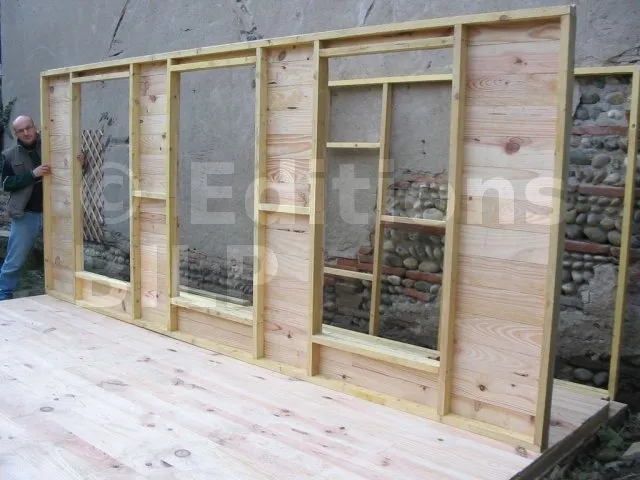

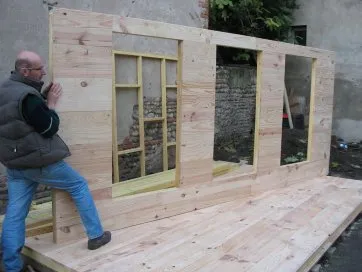

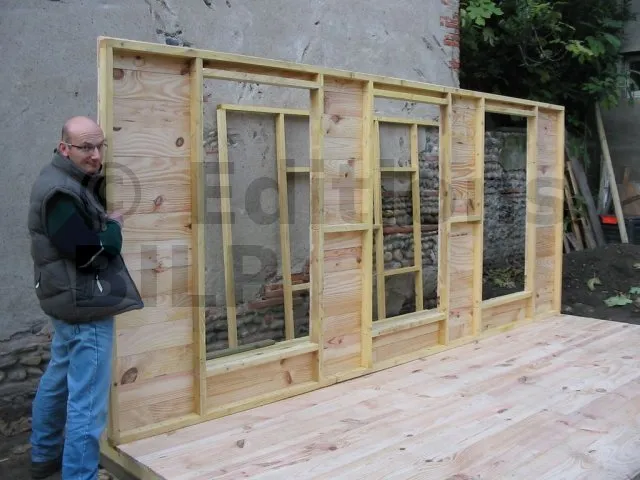

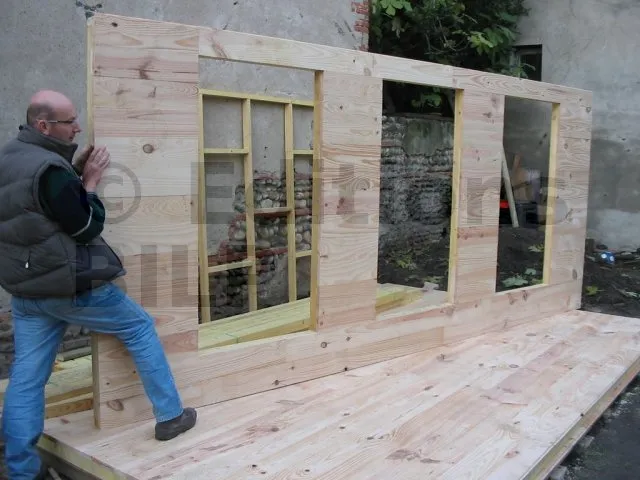

Remarquez les embrasures de fenêtres

Les pignons latéraux

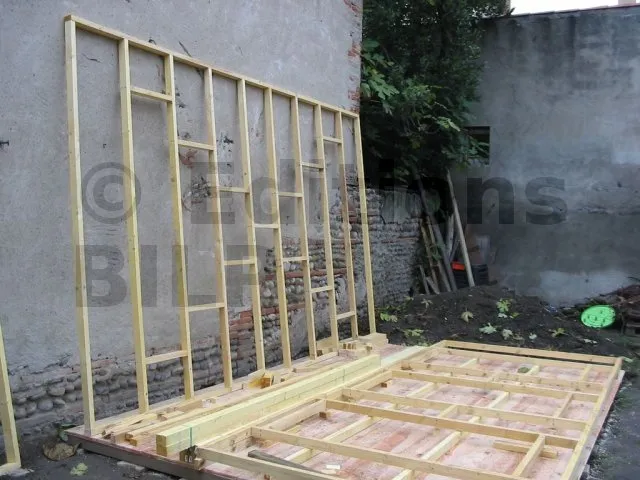

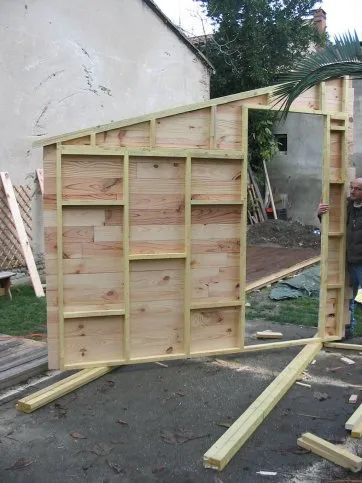

Structure de pignon à plat

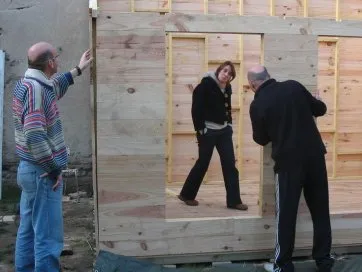

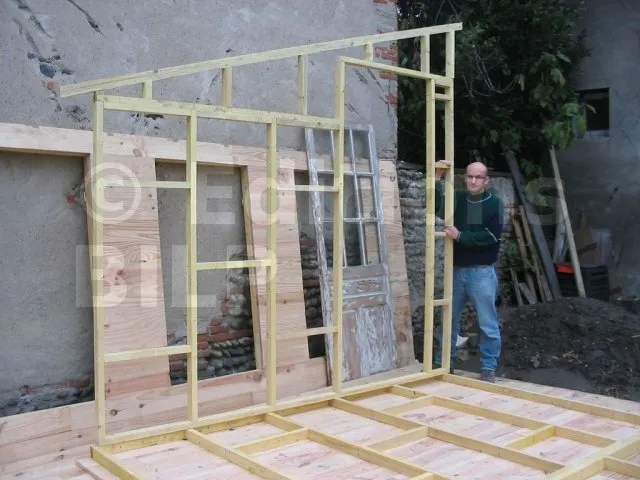

Ossature du pignon gauche avec l’embrasure de porte
Ossature Pignon droit

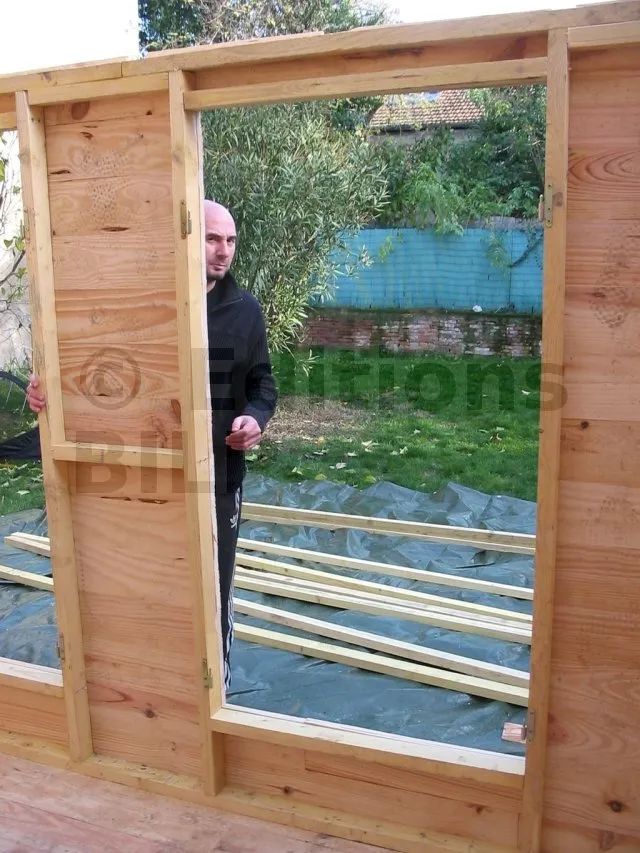

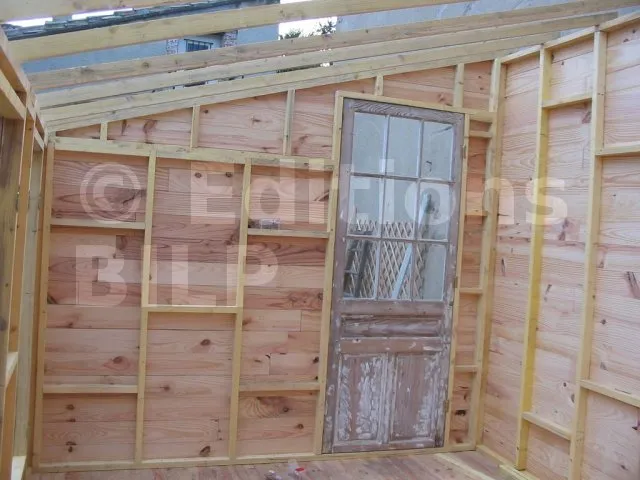

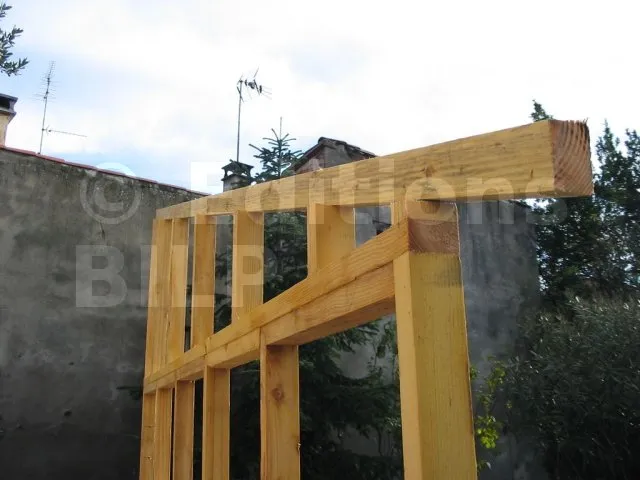

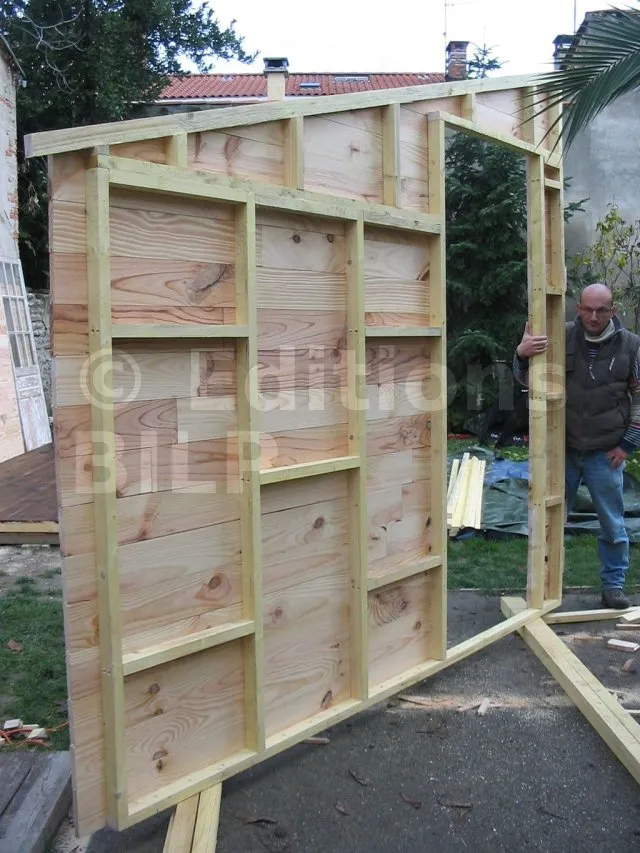

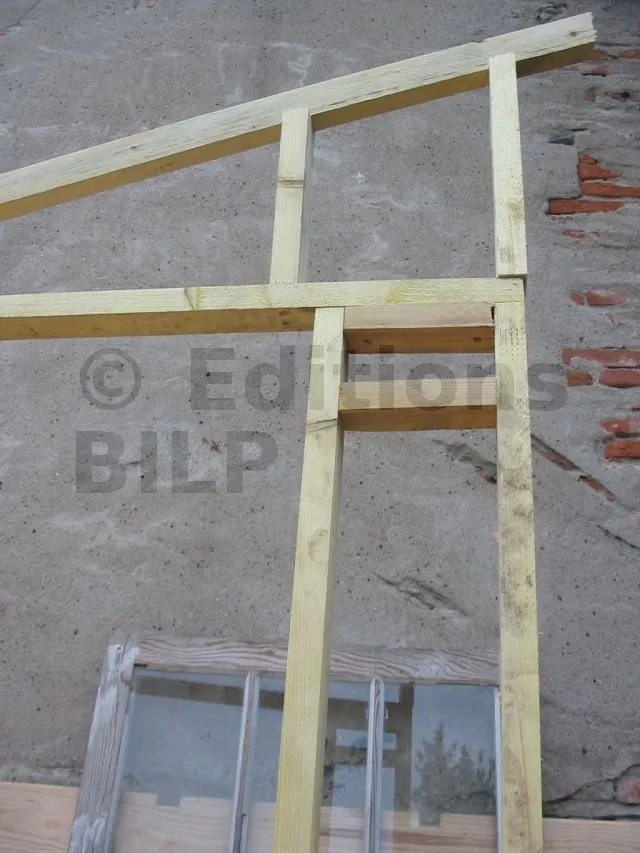

Détails sur l’embrasure de porte

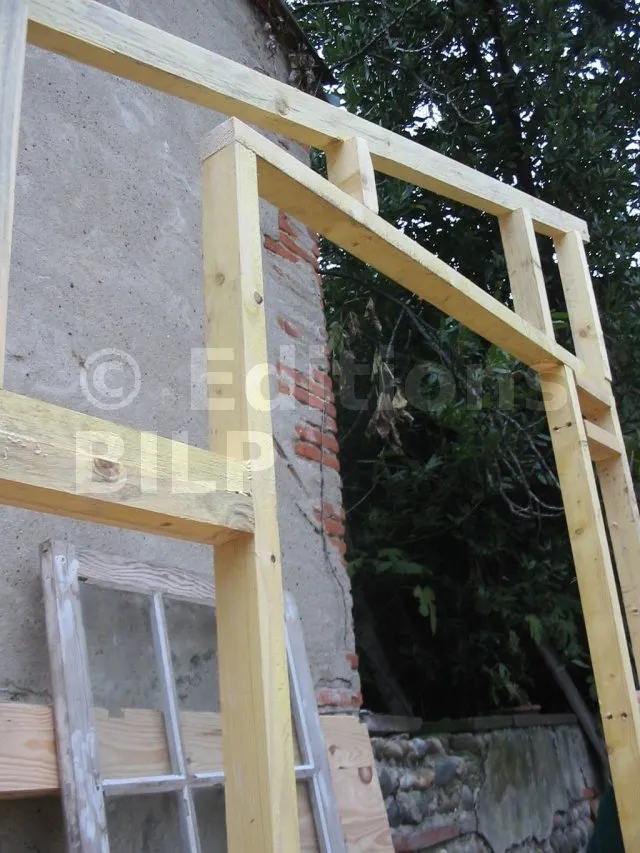

Embrasure de porte
Détails sur le pignon droit
Les lames sont fixées sur le pignon gauche

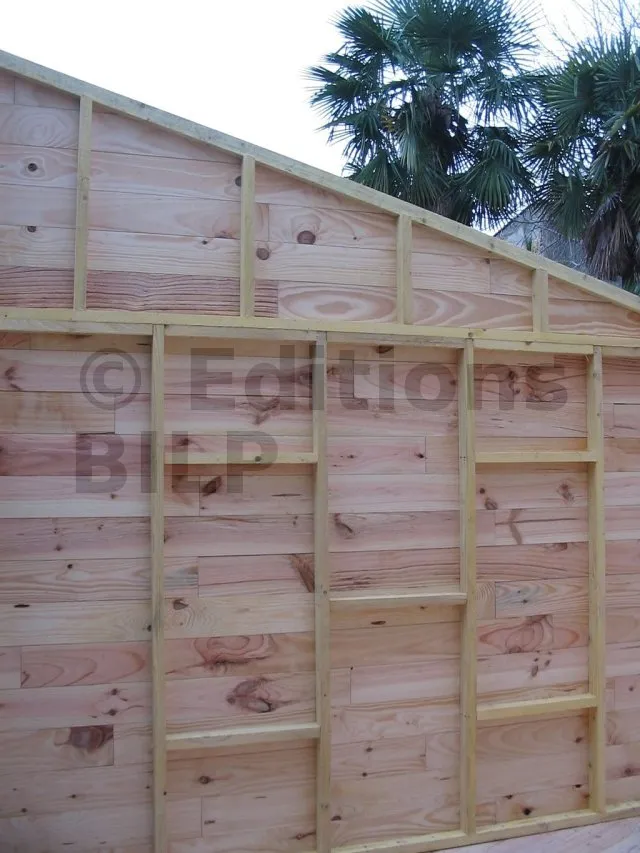

Pignon gauche, vue intérieure

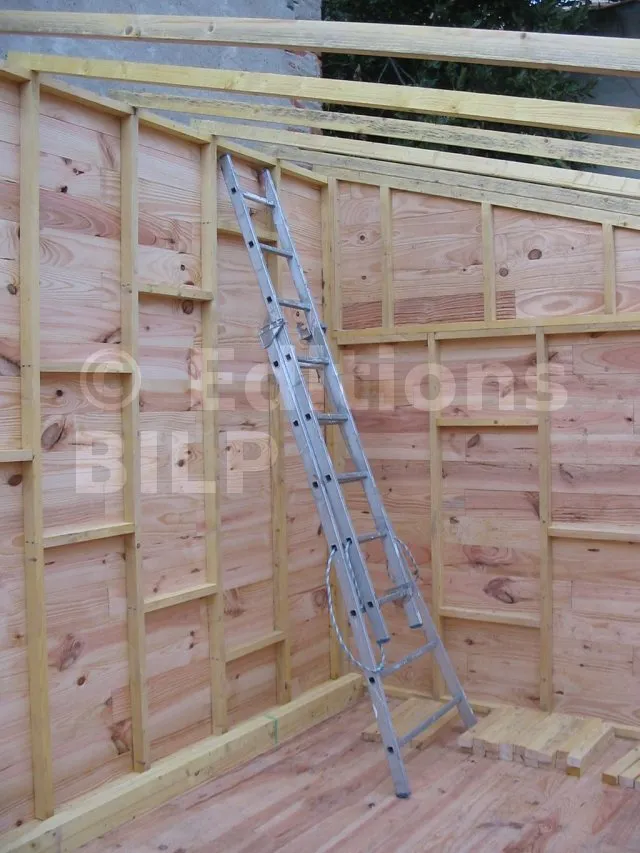

Vue intérieure du pignon droit
Le pignon droit est aveugle

Pose des fenêtres

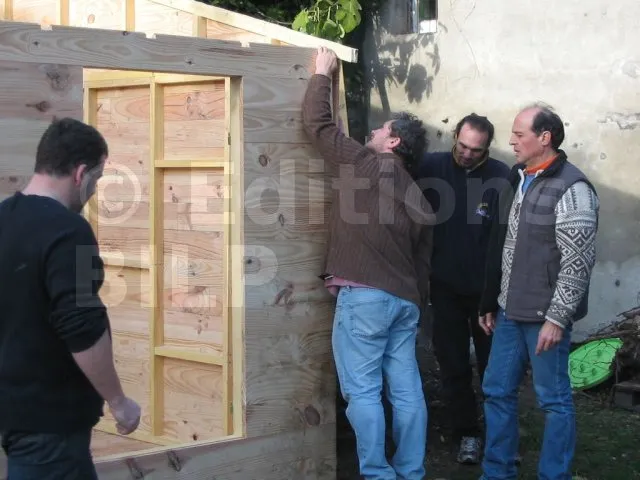

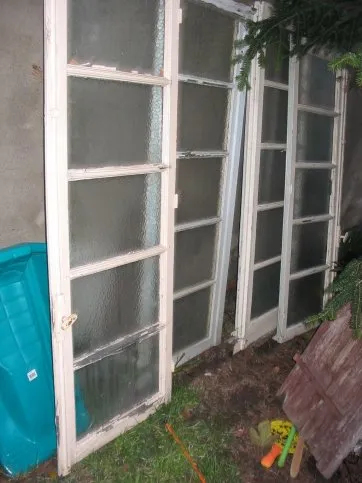

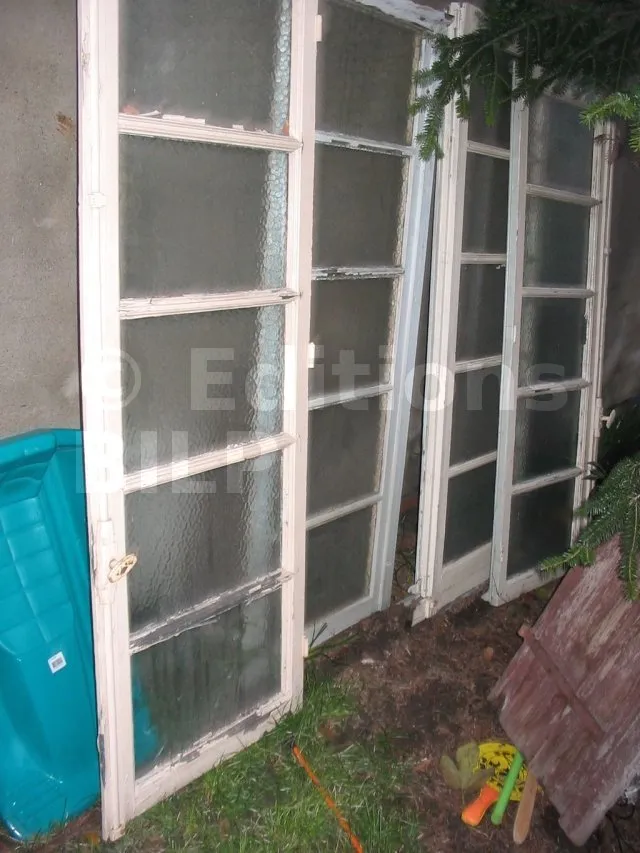

On a récupéré des veilles fenêtres sur un chantier de démolition. Elles sont encore en état de marche et possèdent beaucoup de charme.

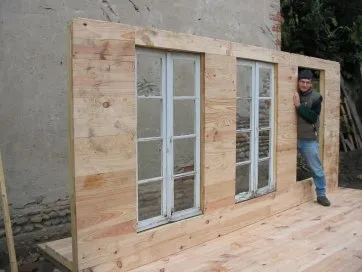

Fenêtres de récup.
On a pas pu récupérer les dormants des fenêtres

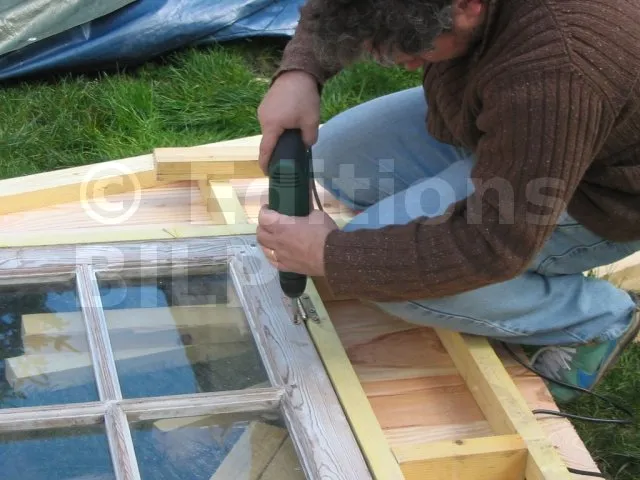

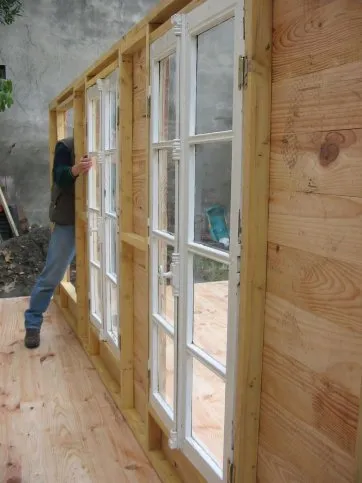

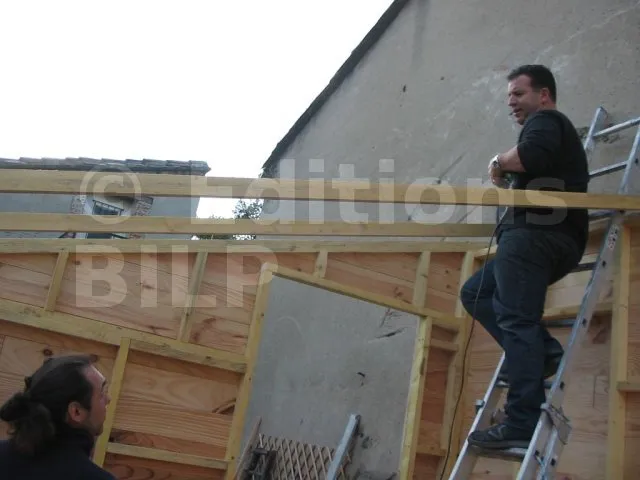

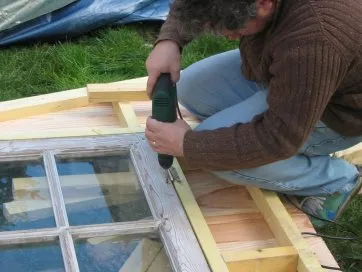

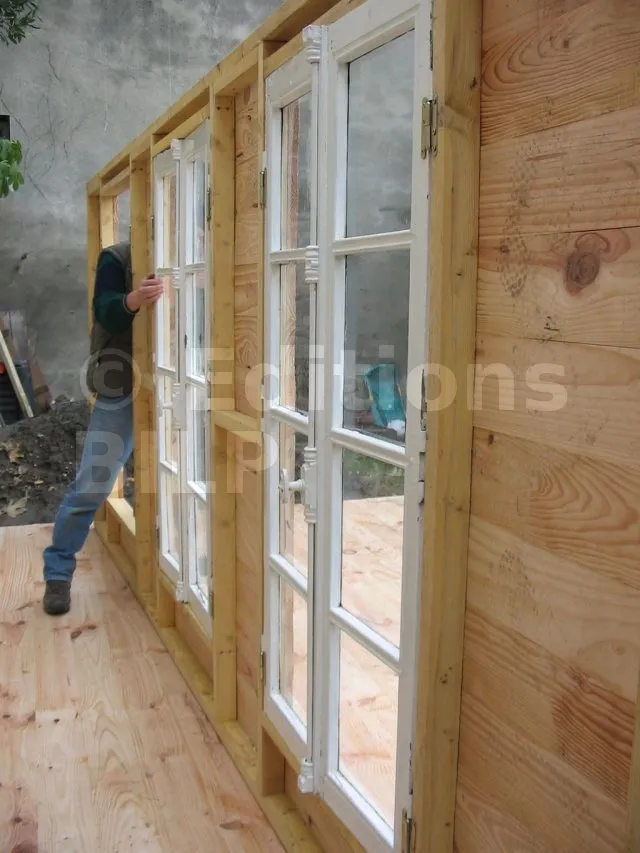

Alors on fixe les ouvrants directement sur l’embrasure de la structure

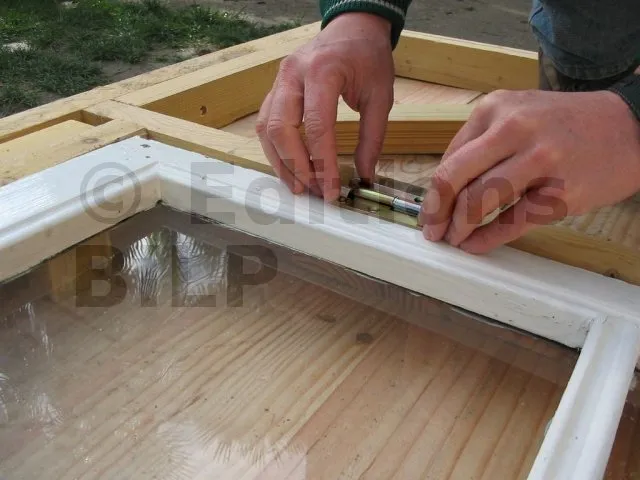

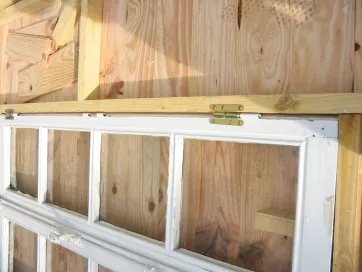

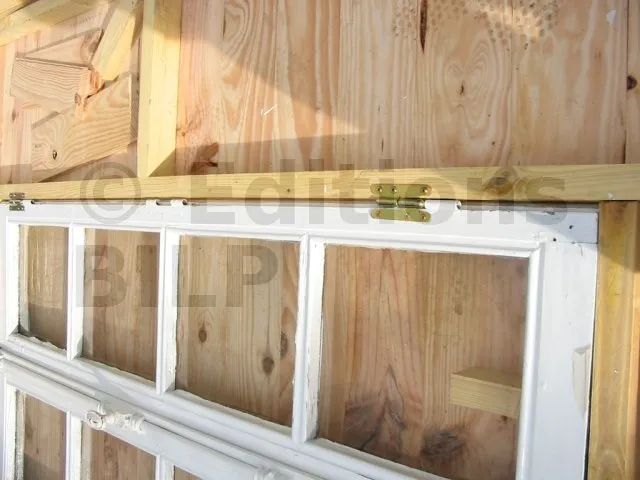

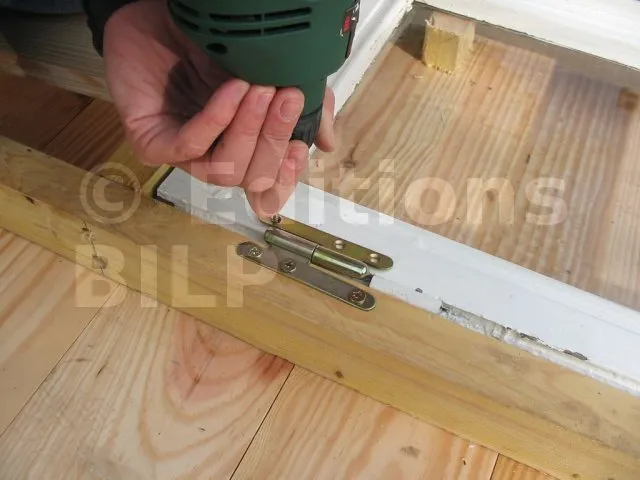

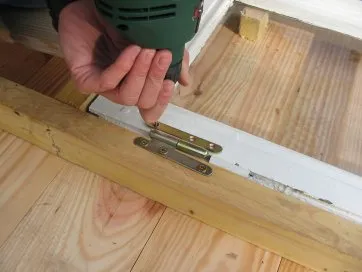

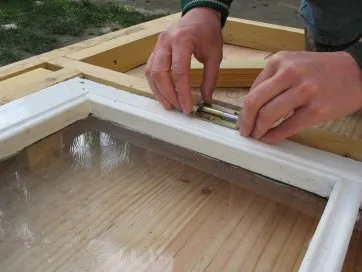

Fixation avec charnière

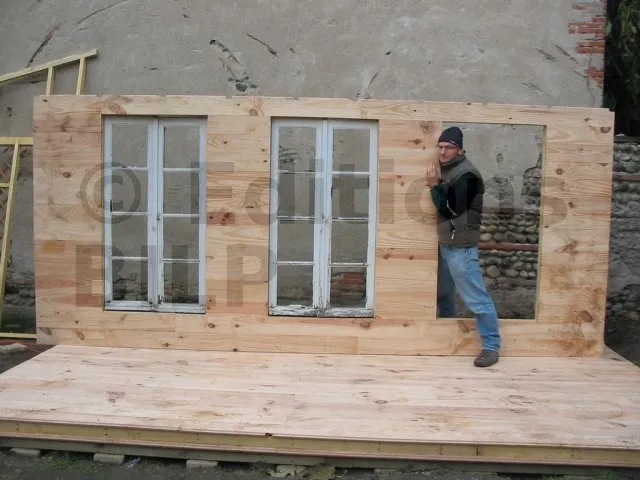

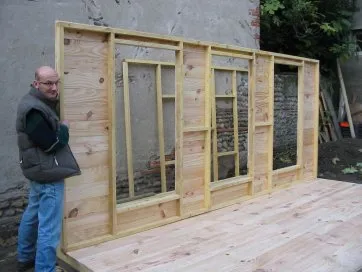

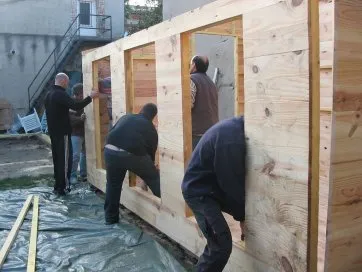

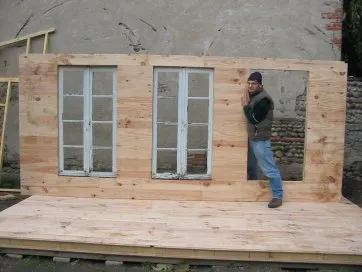

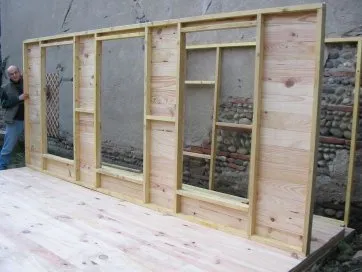

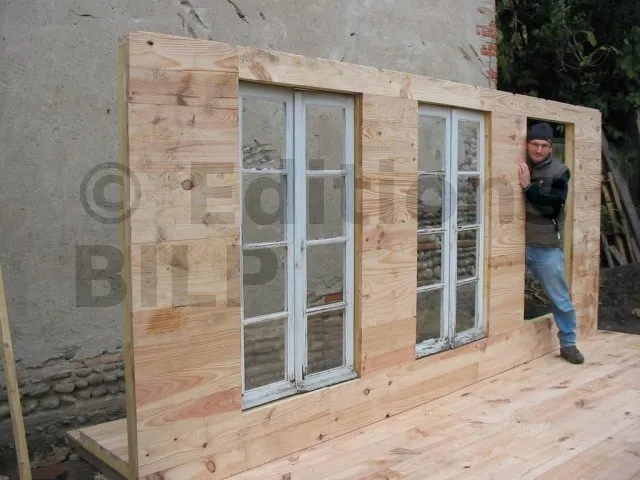

Facade avant avec fenêtres
La récup évite de jeter l’argent...
...par les fenêtres

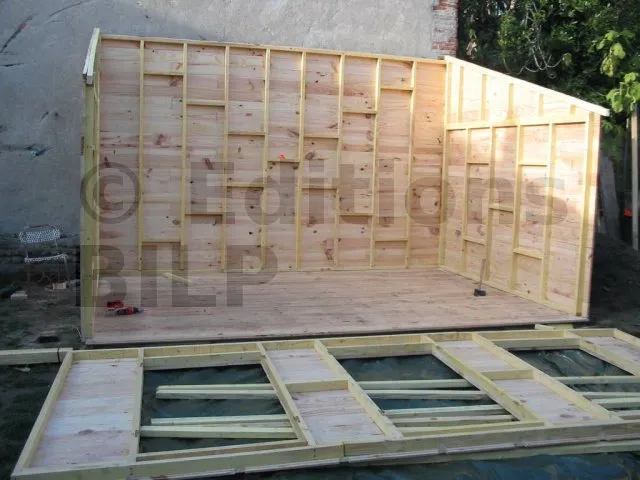

Montage des parois

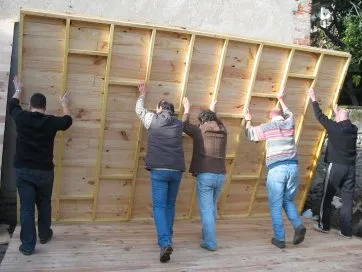

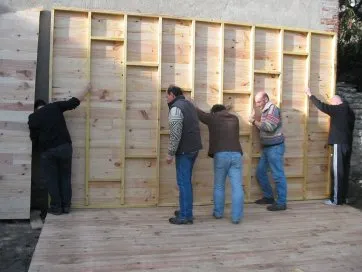

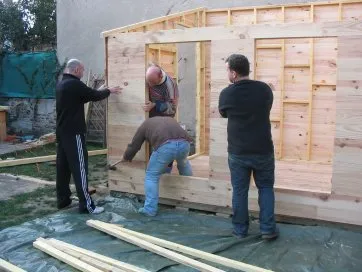

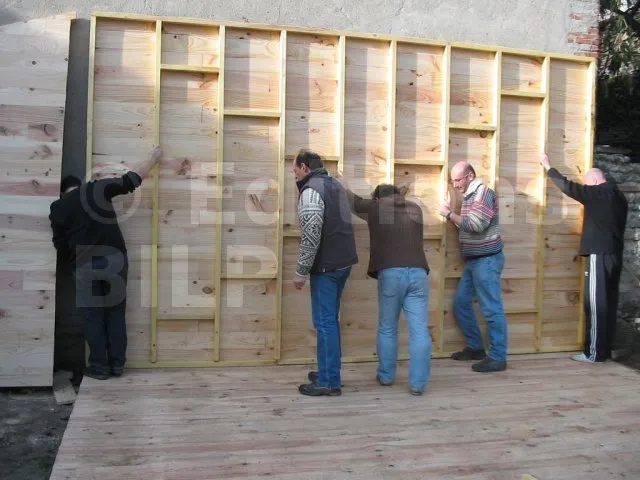

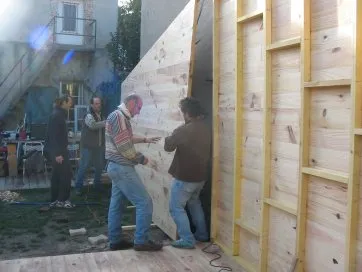

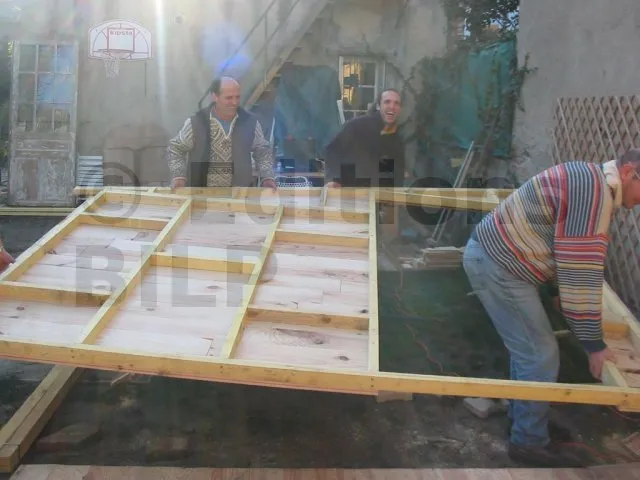

Toutes les parois sont terminées et en attente de montage. Il est temps de les apporter une à une sur la plat-forme et de les fixer. Pour cette étape, on a fait appel à des bons copains, car les parois sont lourdes. C’est pas le moment de se faire un lumbago !

On commence par la paroi fond :

Un...
deux...
troiaaaaaa !

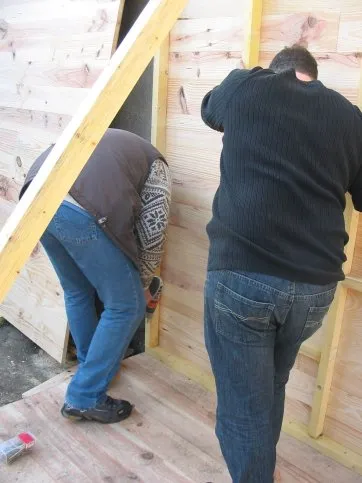

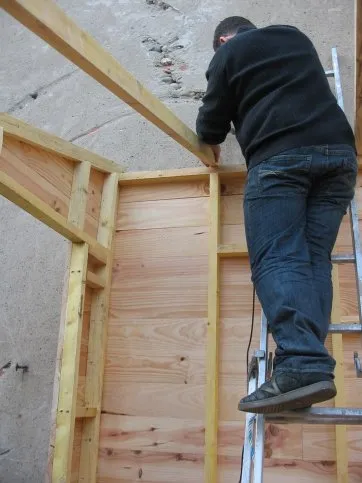

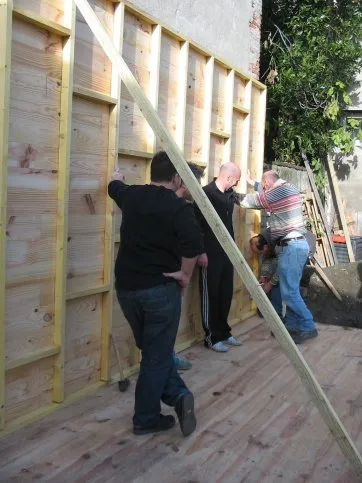

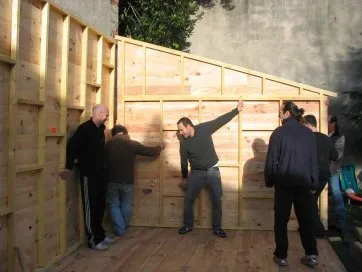

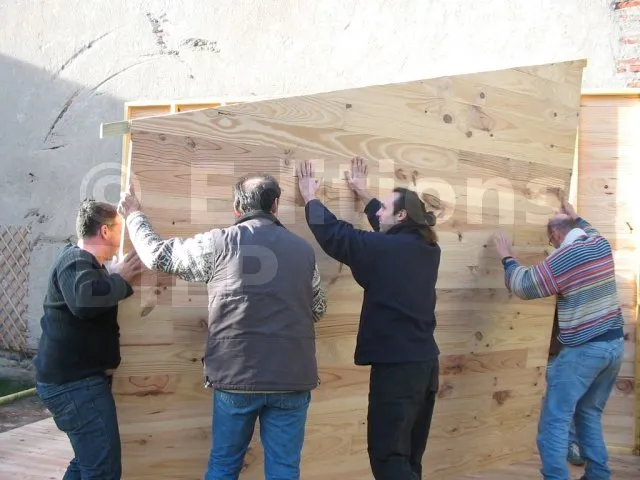

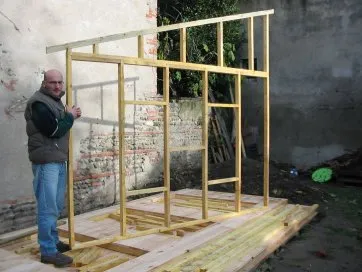

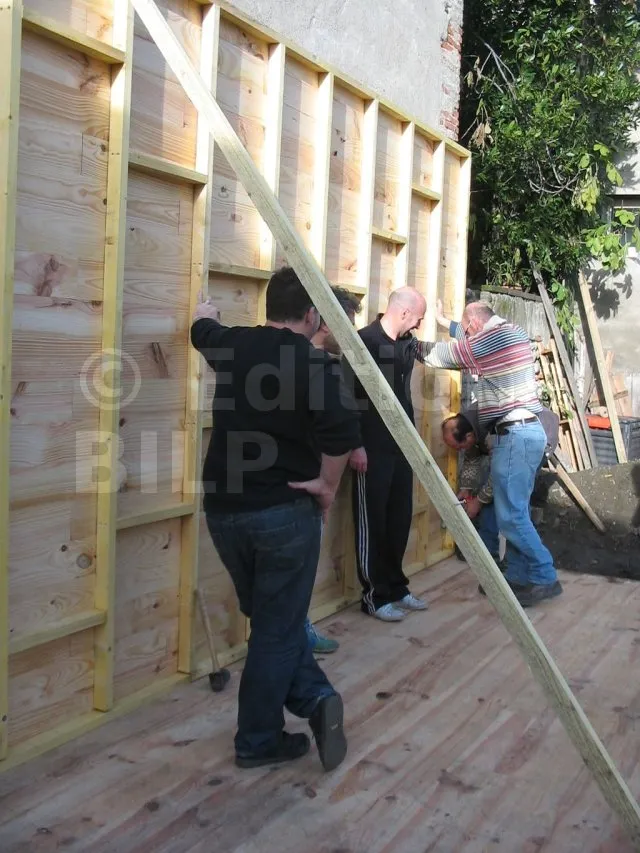

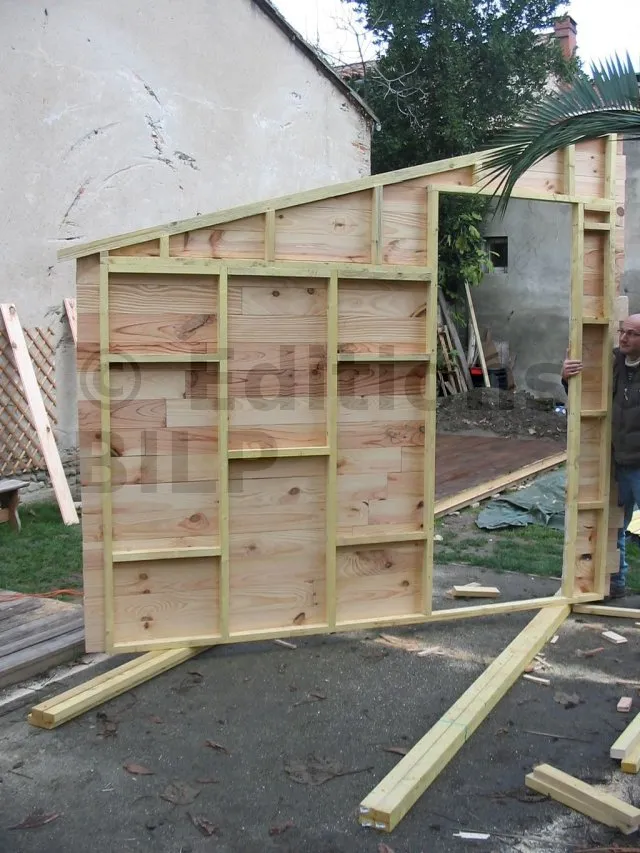

La paroi est maintenue à la verticale. Notez la tasseau en diagonale.

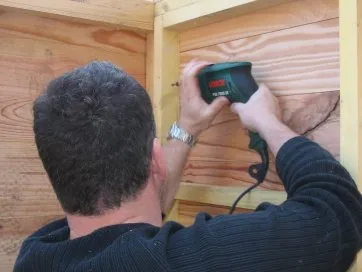

On fixe avec des grandes vis D6

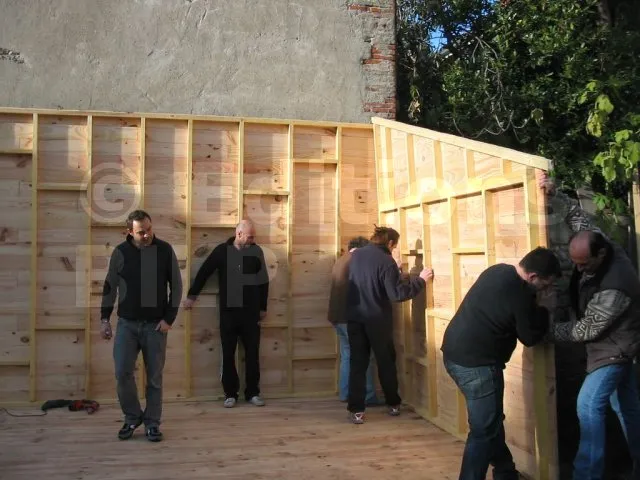

On continue par le pignon droit :

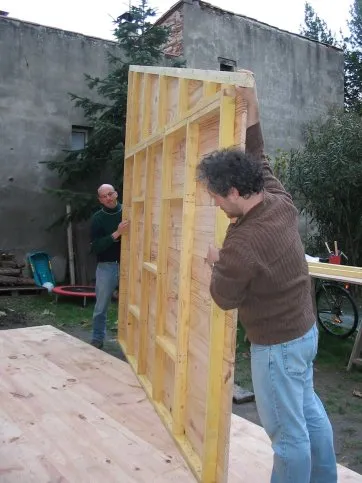

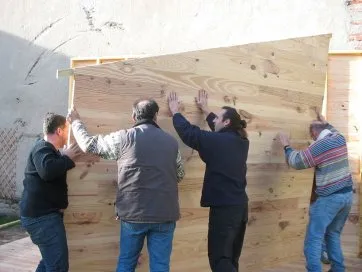

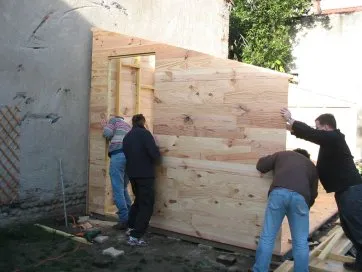

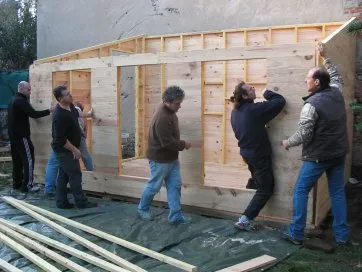

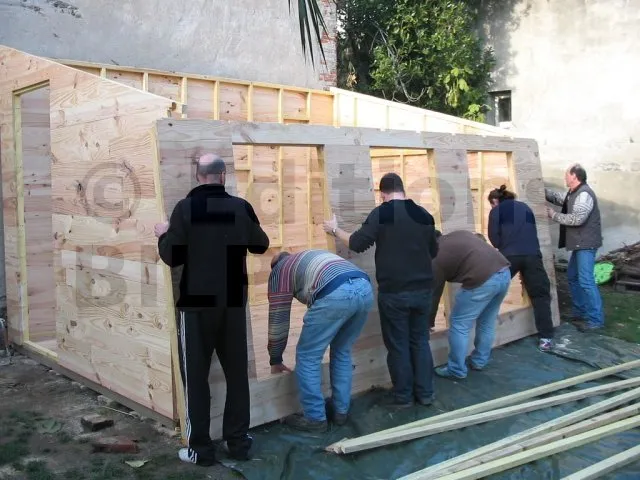

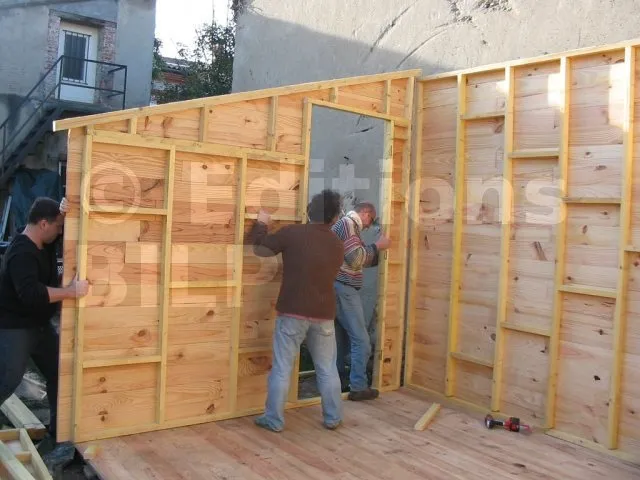

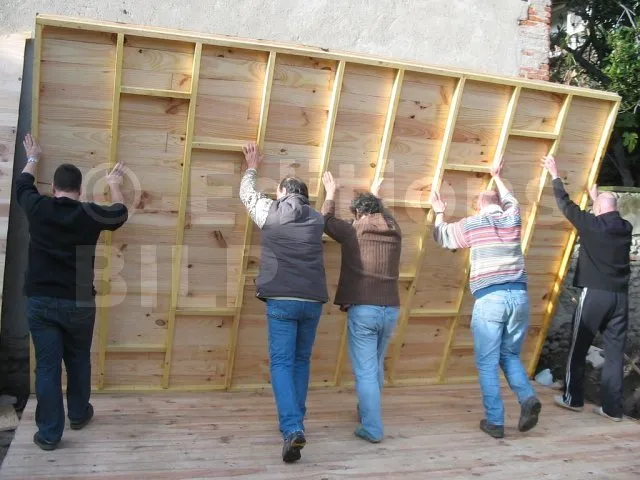

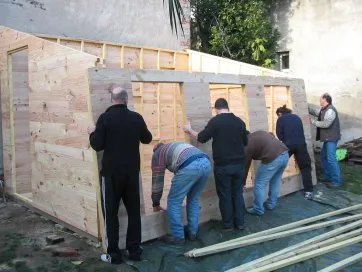

On amène le pignon droit
On positionne
On ajuste

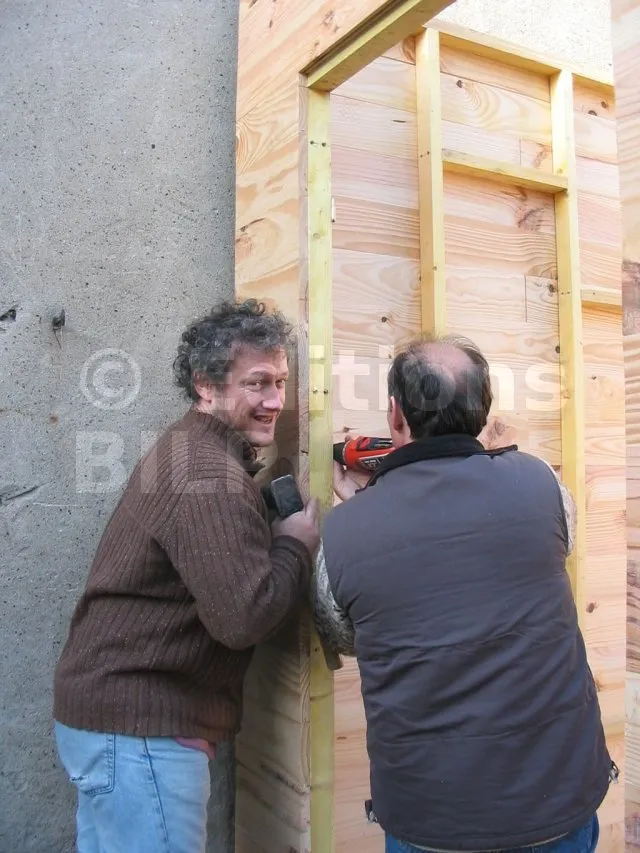

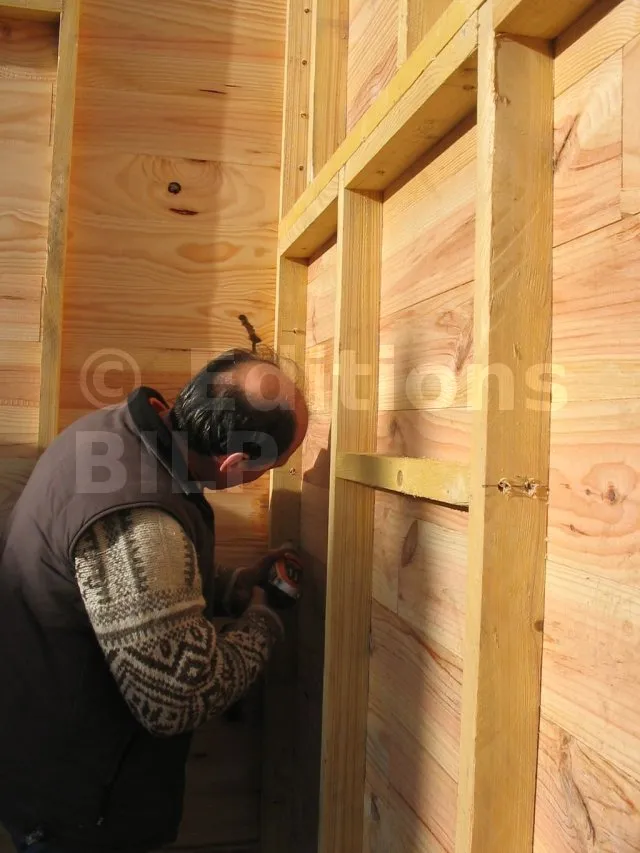

On fixe

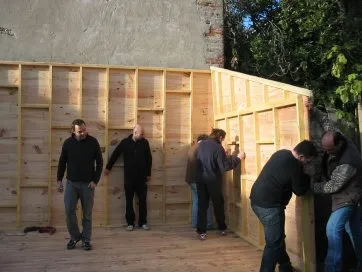

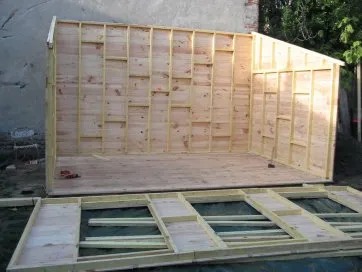

Le pignon droit est fixé dans la paroi du fond

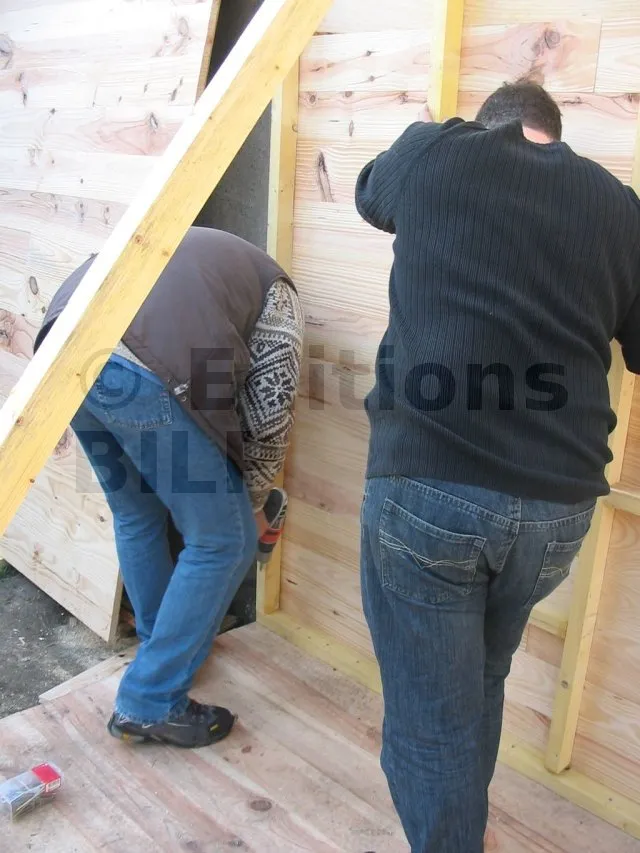

Puis par le pignon gauche :

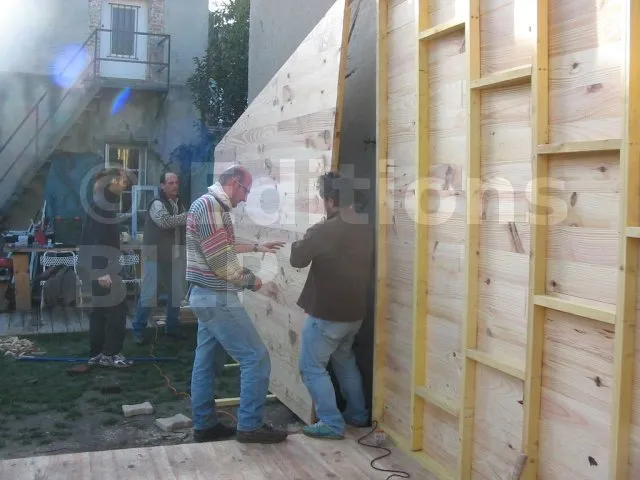

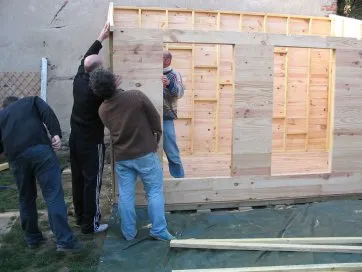

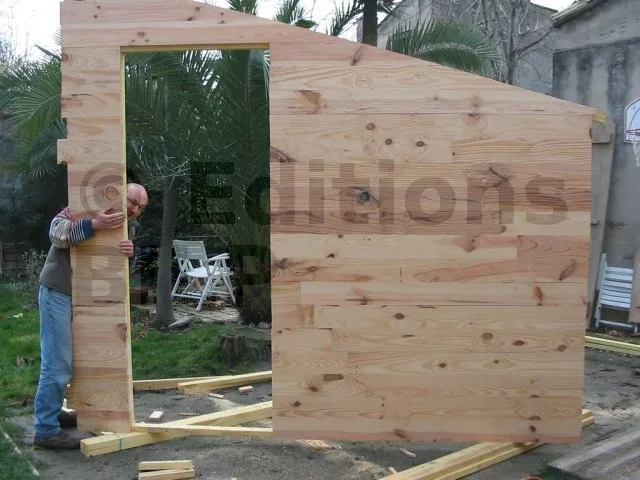

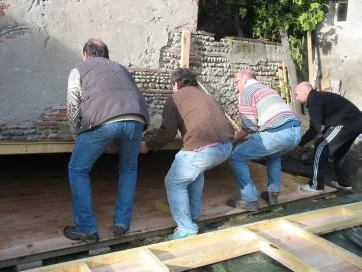

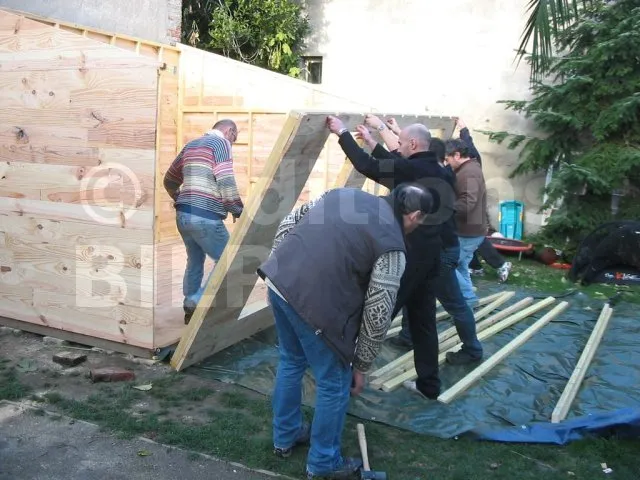

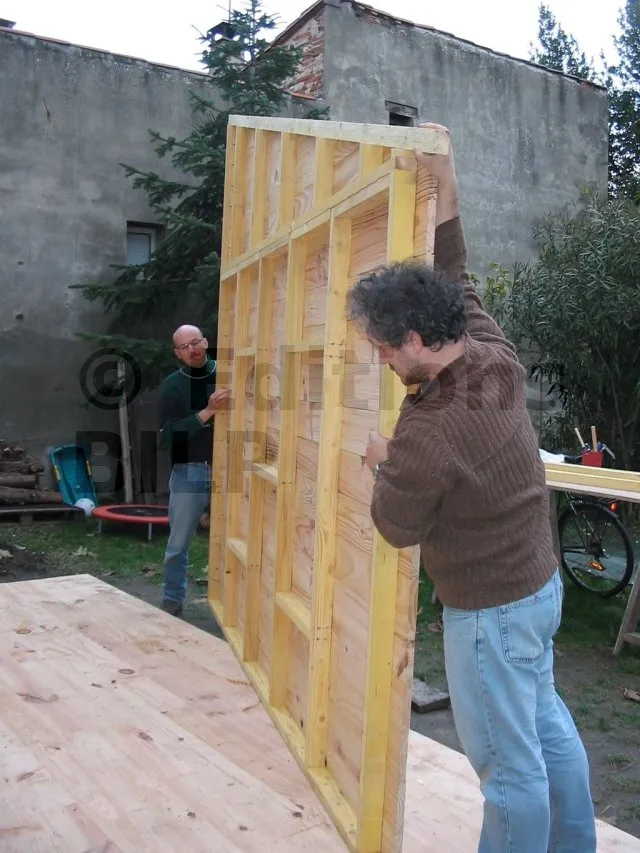

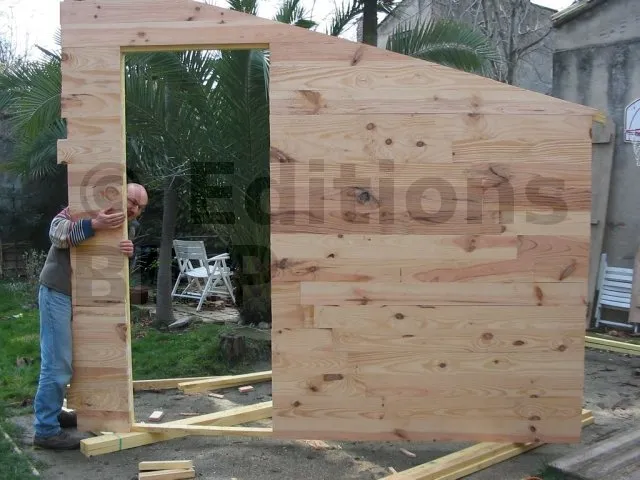

On amène le pignon gauche

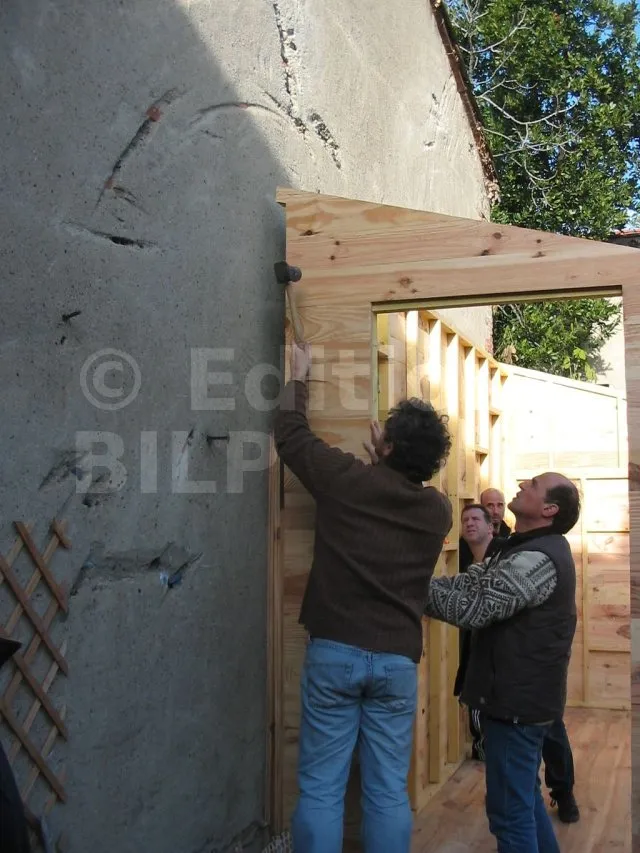

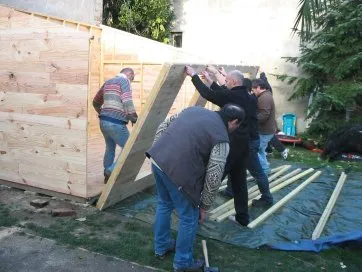

On lève
On ajuste
On fixe

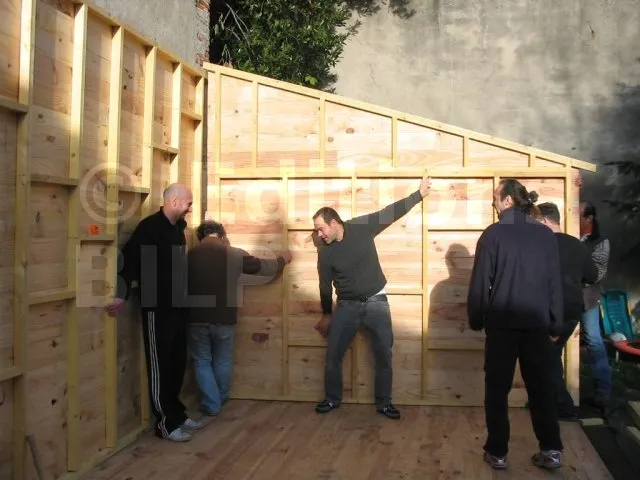

C’est du légo
Ca rentre en force
Allez fixe !

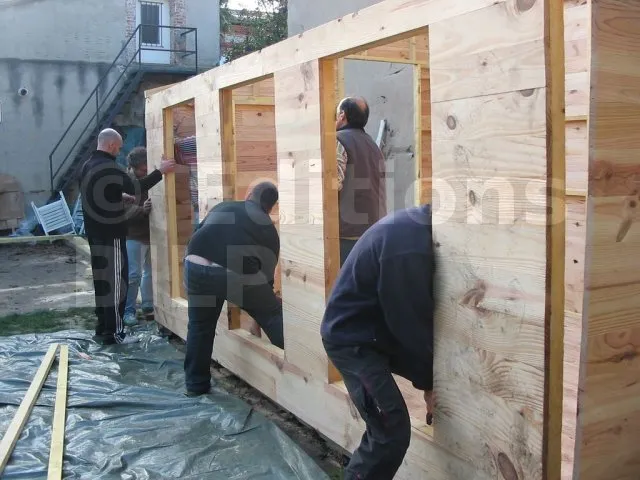

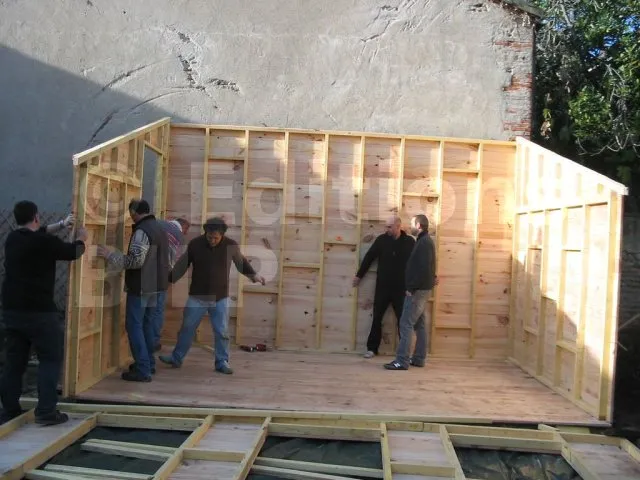

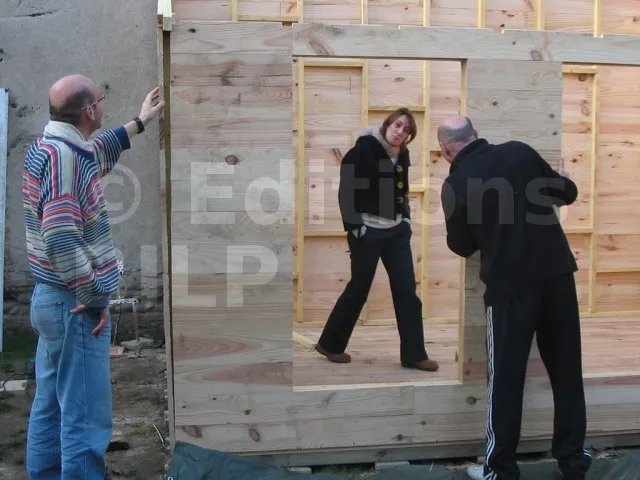

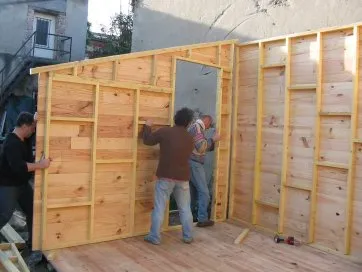

Et enfin la façade :

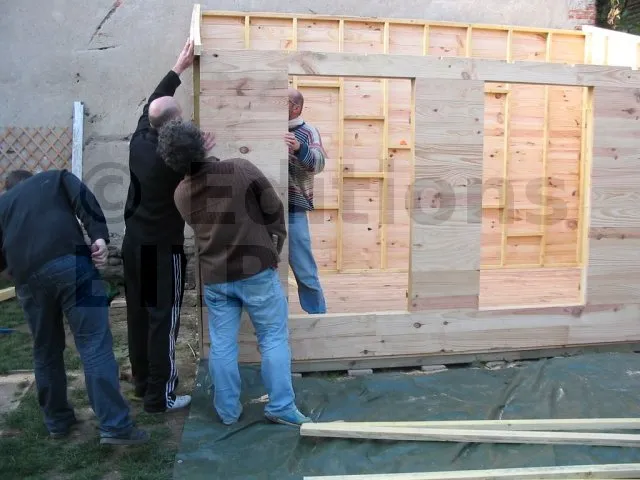

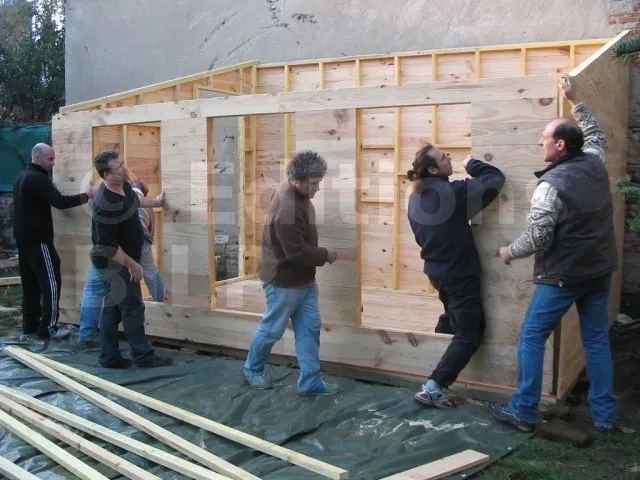

La façade est en attente à terre
ooooh....
...hisse

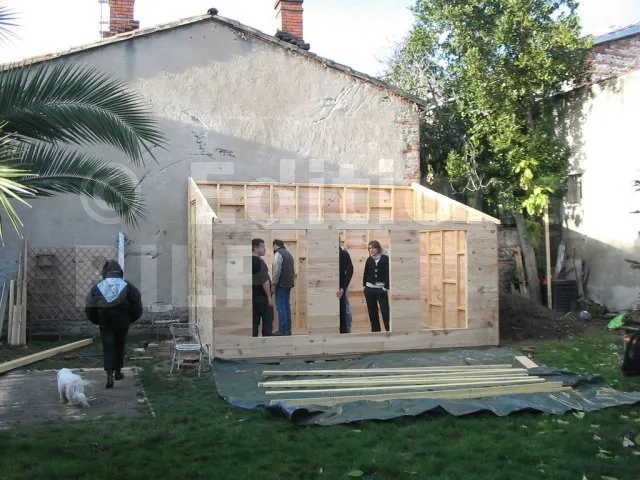

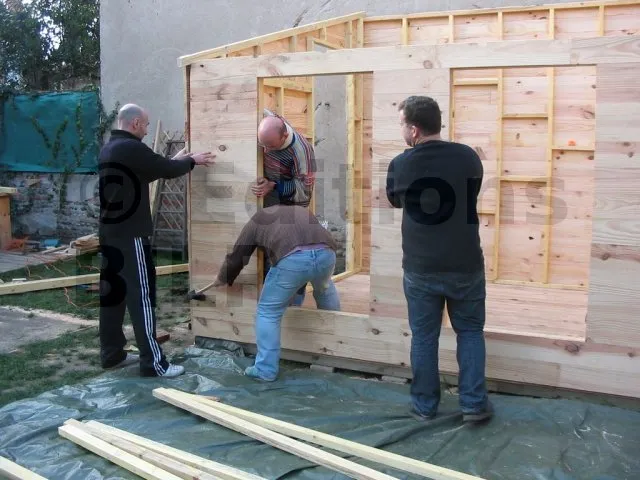

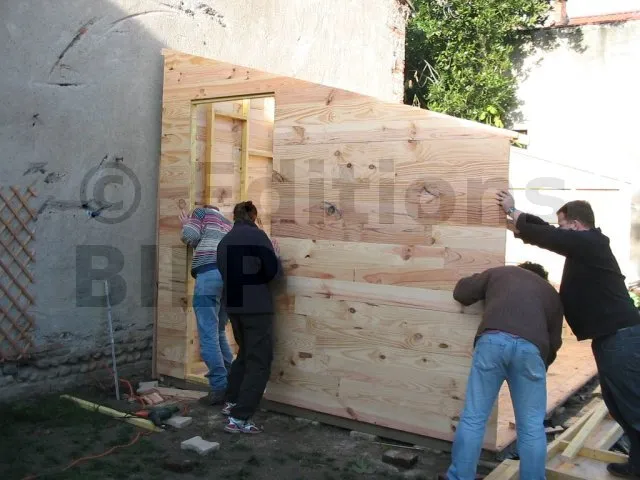

On positionne
Un coup de masse à gauche pour ajuster
Madame fait son tour d’inspection
C’est bon à droite ?
et à gauche ?

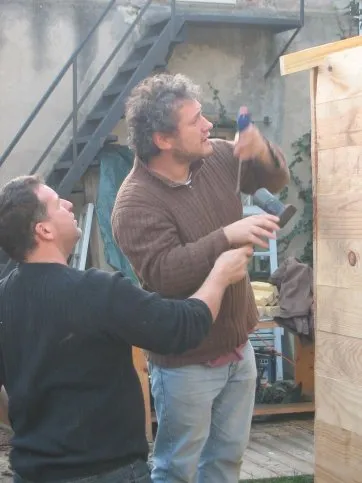

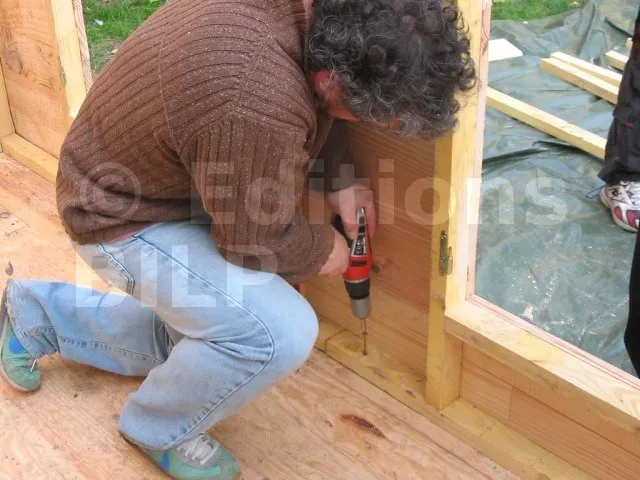

Alors je fixe

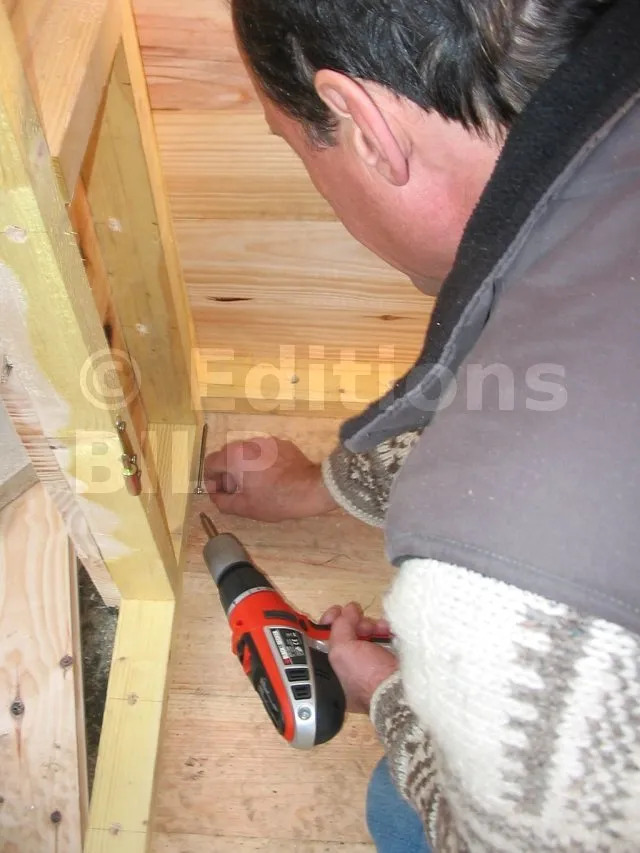

Fixation de la lisse basse au plancher

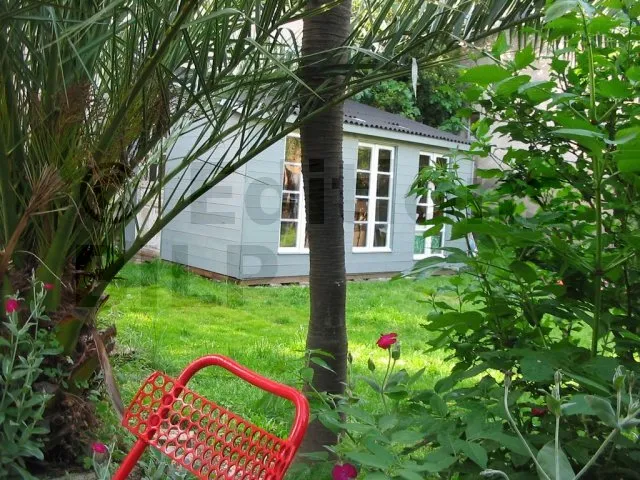

Windows 2008

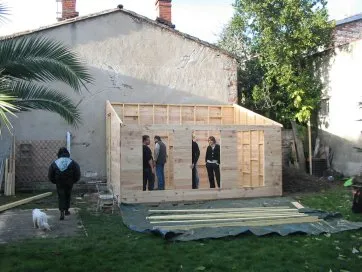

C’est presque le vernissage

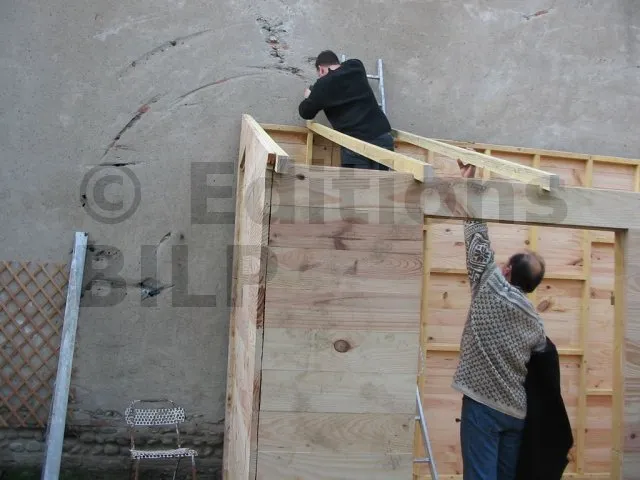

La toiture

La toiture est réalisée avec de la tôle ondulée en résine, posée sur des solives.

Les solives

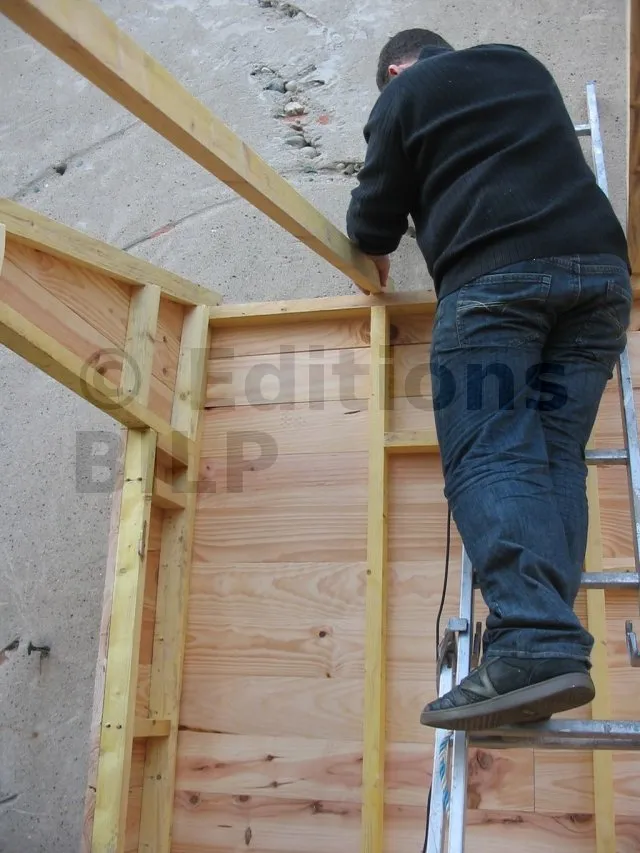

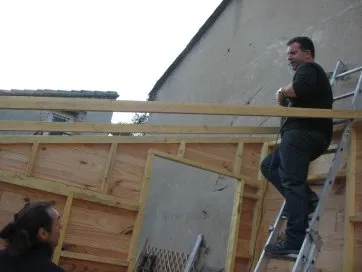

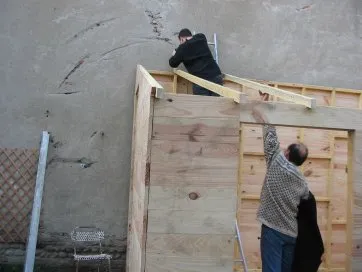

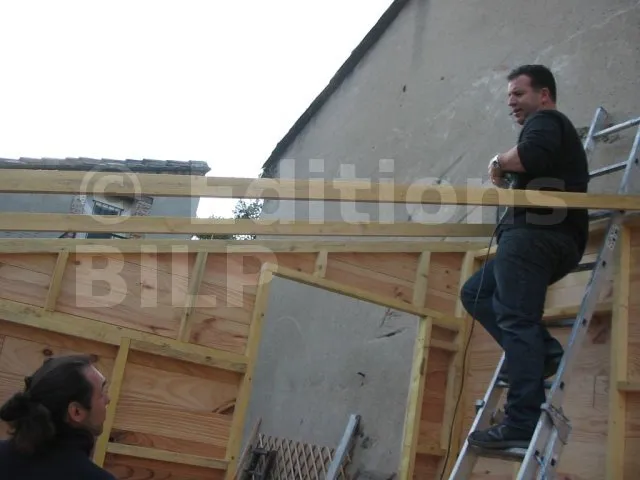

On envoie les solives une par une
On positionne la solive
On fixe la solive

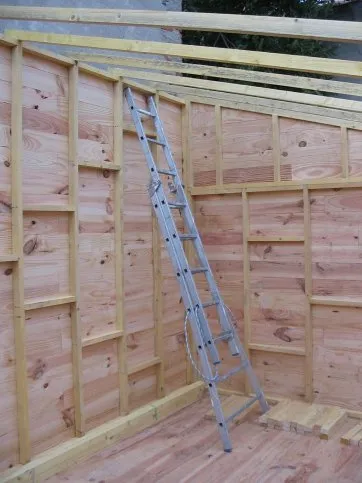

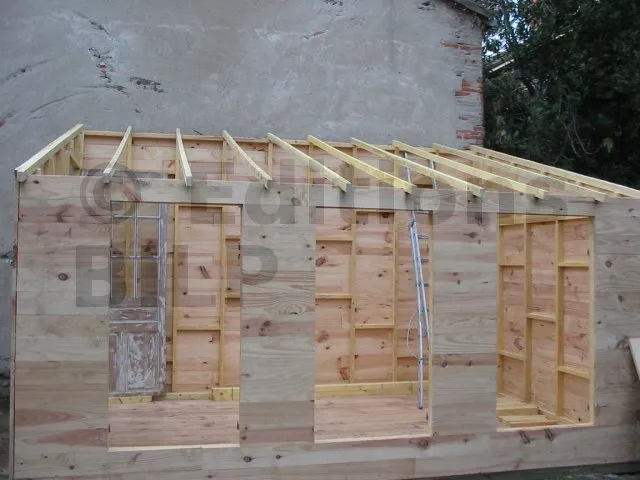

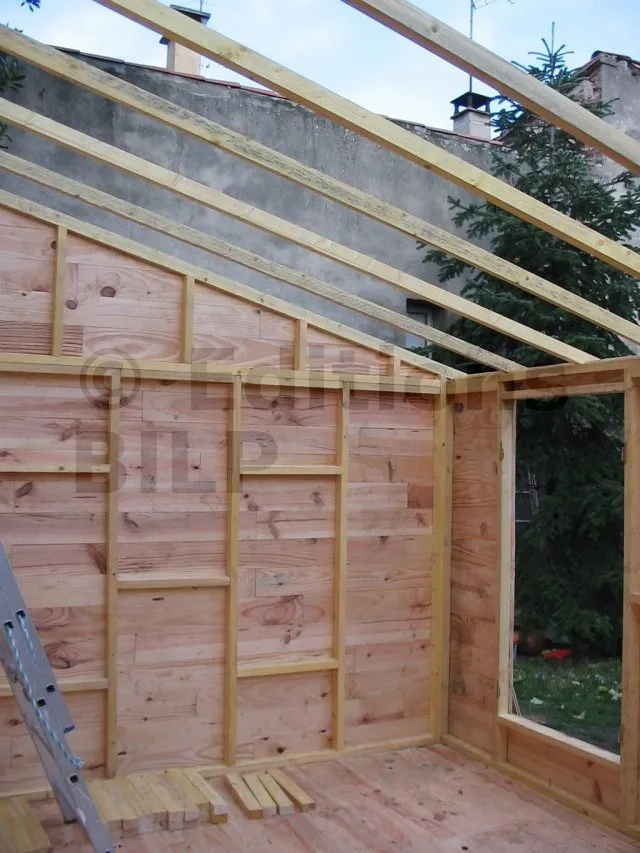

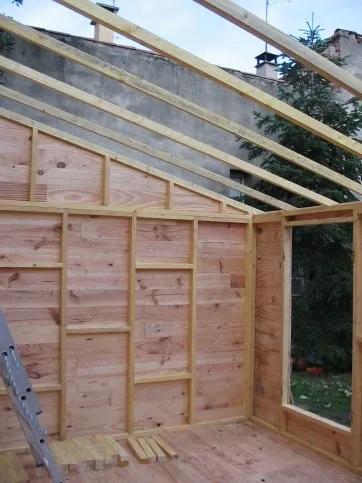

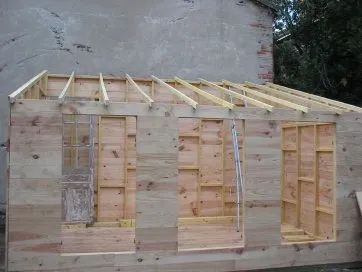

Les solives sont toutes en place

Sur les solives, on a fixé des lames de parquets.

Fenêtre de toit :
Afin d’améliorer l’éclairage de l’atelier, on a fabriqué une fenêtre de toit. L’éclairage zénithale est très agréable.

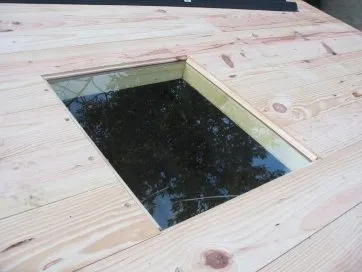

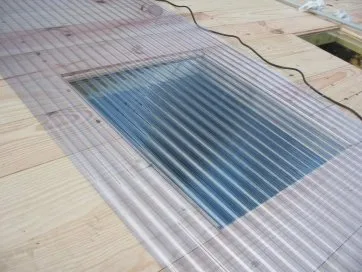

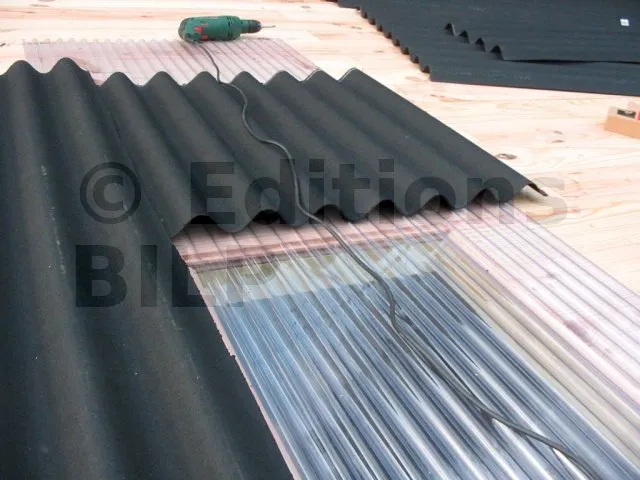

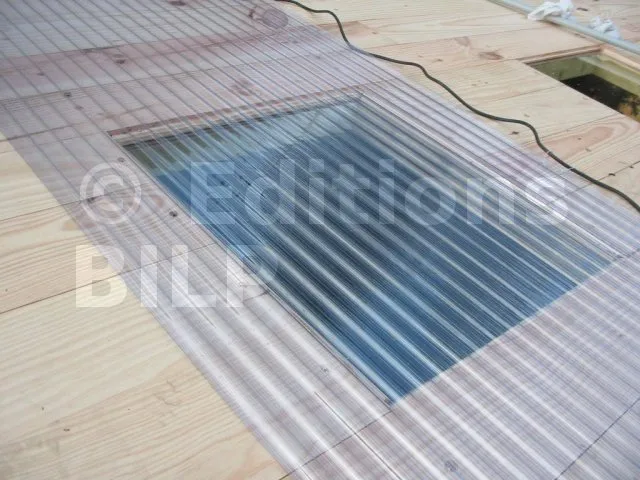

On a simplement pratiquer une ouverture dans la platelage de la toiture sur laquelle on a posé une plaque ondulée en PVC transparent. Idéalement, il faut choisir les plaques opaques et transparente avec le même profil d’onde. Cela n’est malheureusement pas le cas sur cet abri.

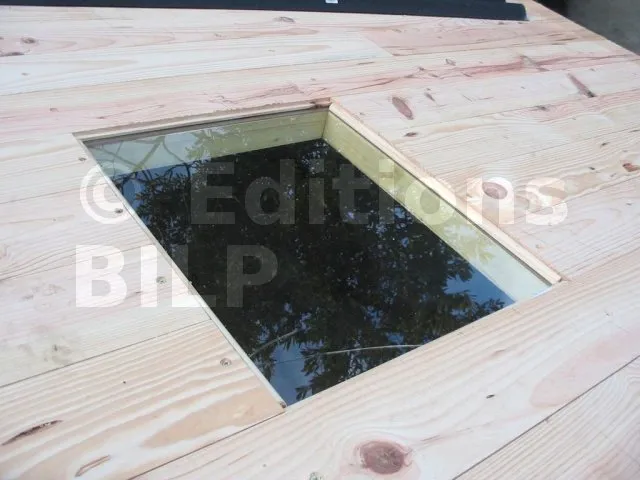

Le cadre. On a mis une plaque de verre mais elle est inutile en réalité

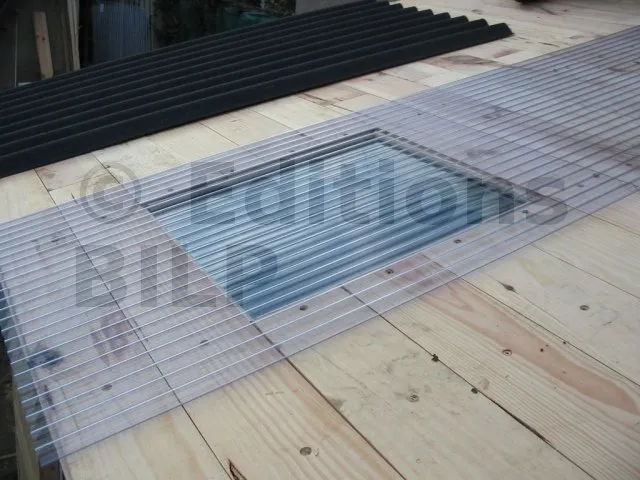

La plaque ondulée transparente

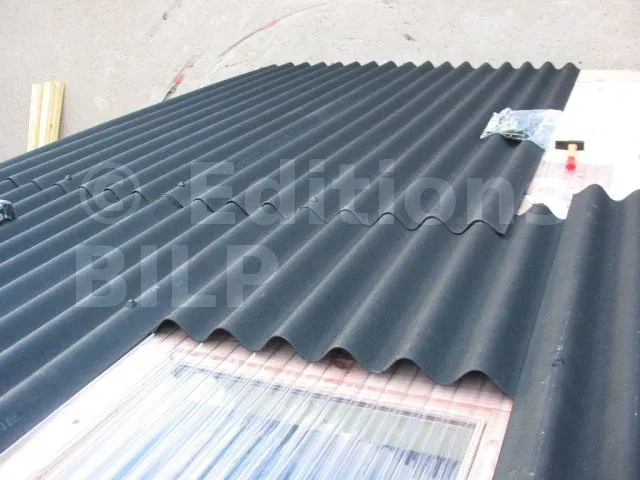

La plaque opaque est posée par dessus

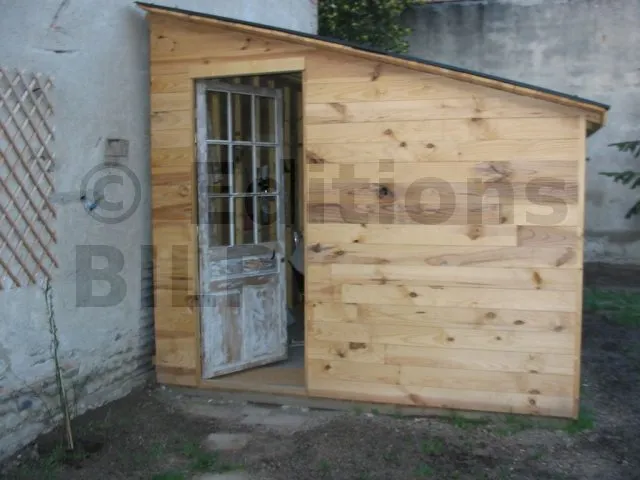

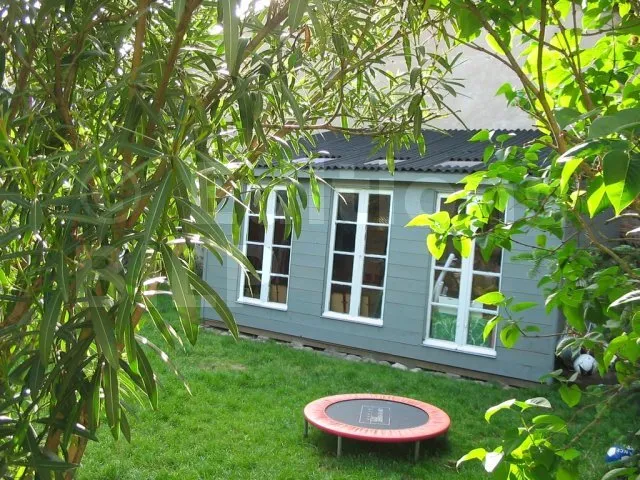

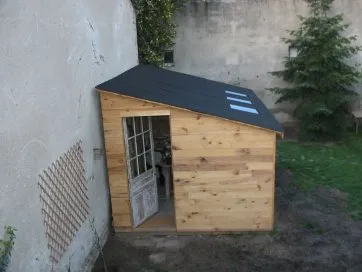

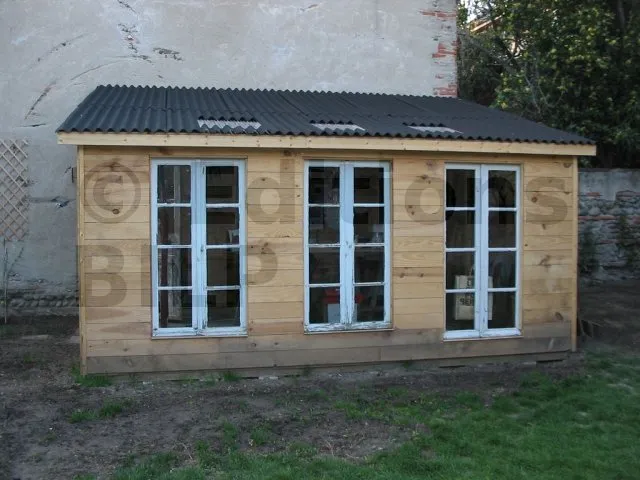

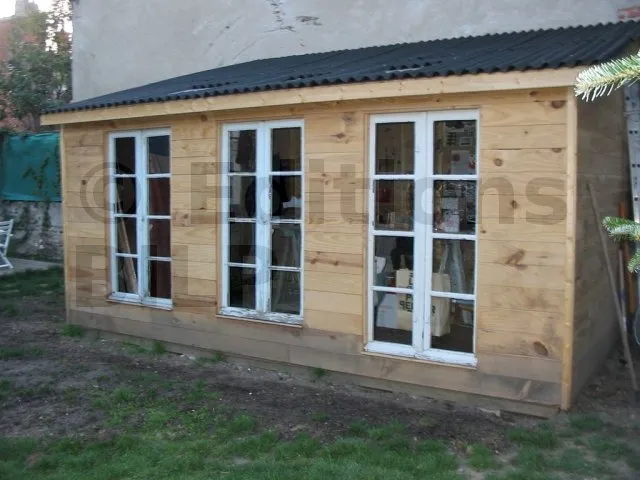

Et voilà, c’est terminé !

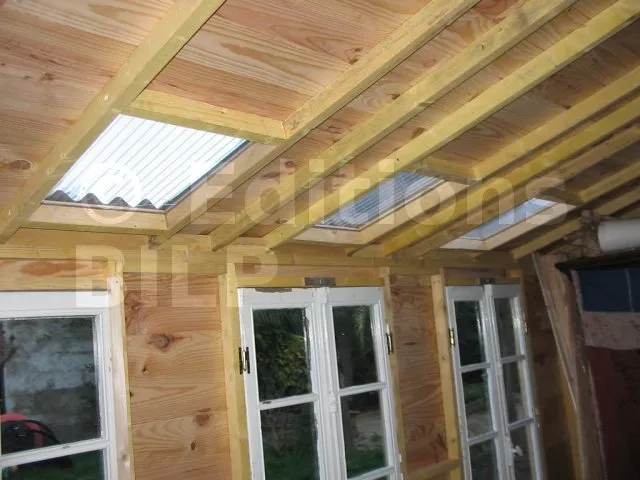

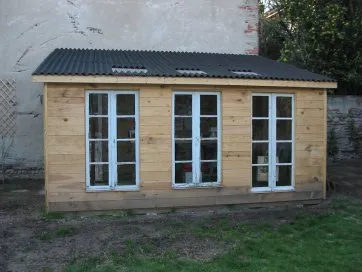

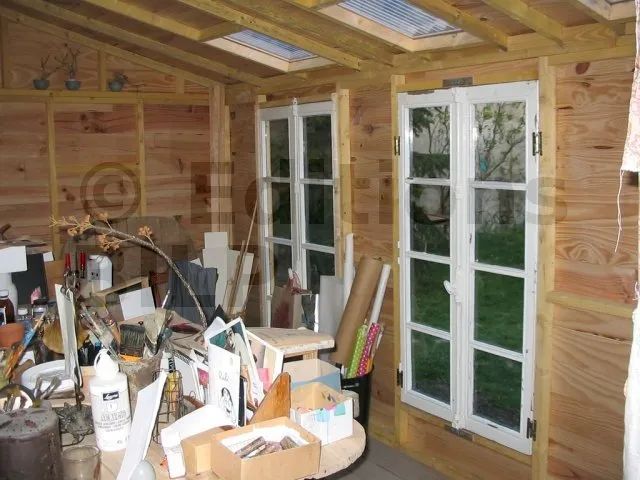

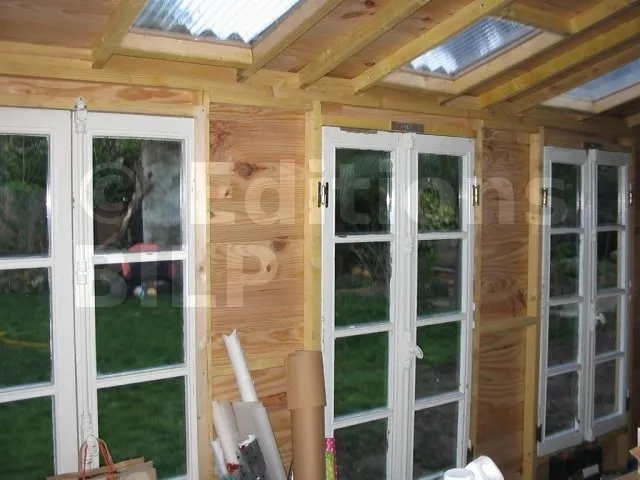

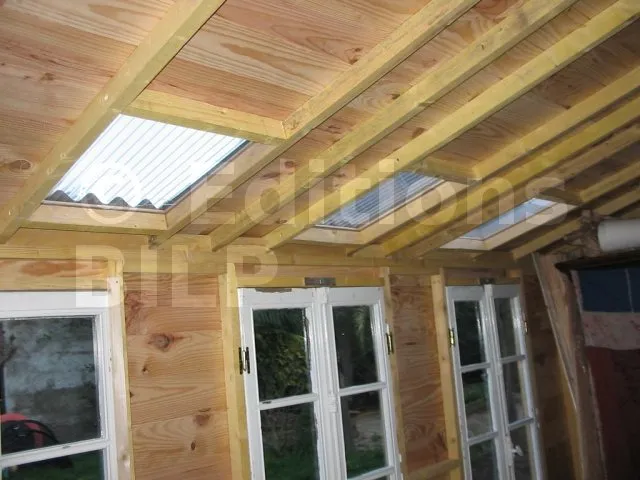

Trois fenêtres au mur
surmontées de 3 fenêtres au plafond
Un beau point de vue
Photo 021

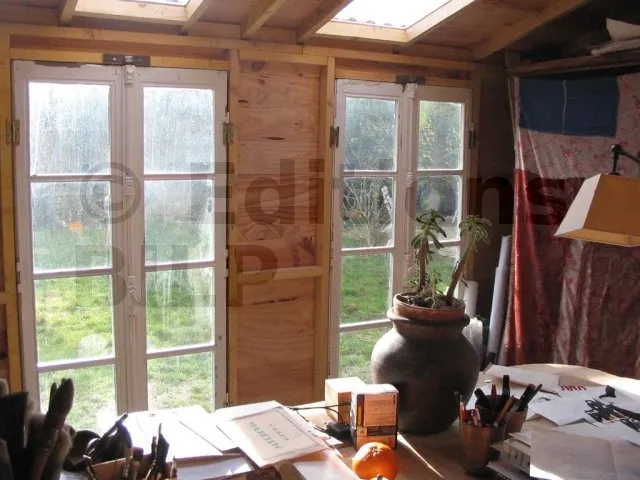

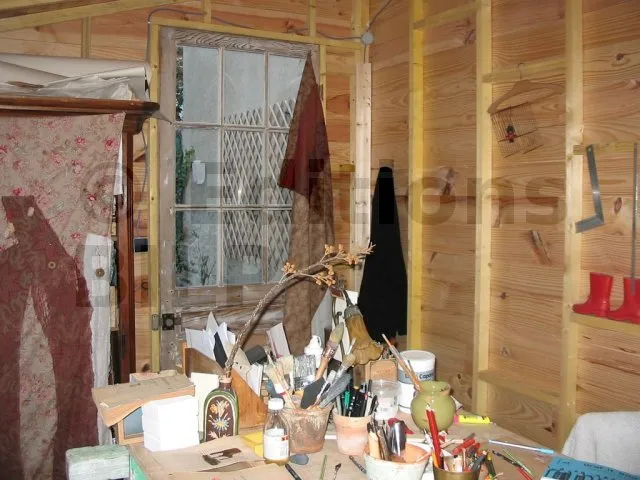

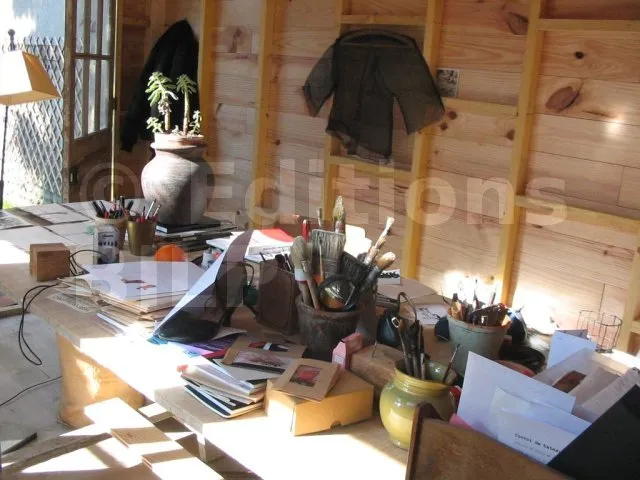

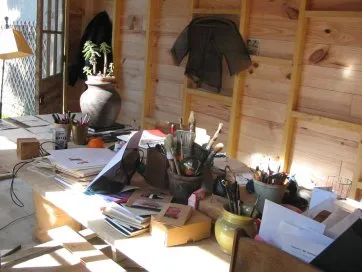

Le bureau de l’artiste
Un peu plus tard

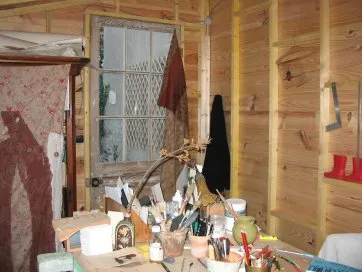

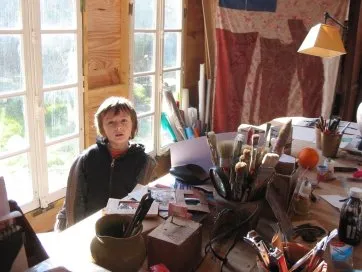

Un havre de paix
