Eléments constitutifs Nomenclature des matériaux

Bruno

A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Voici un extrait gratuit du guide de construction :

Composition globale de la structure

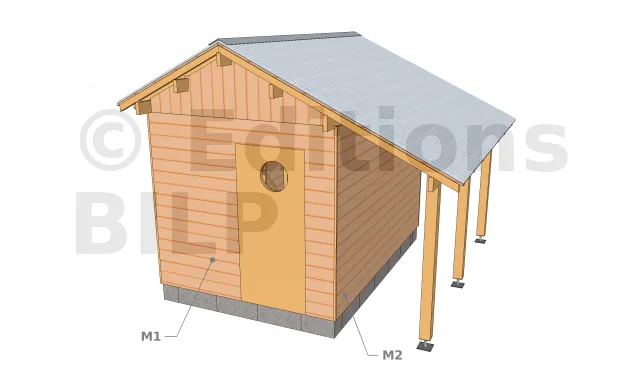

Mur M1 & M2

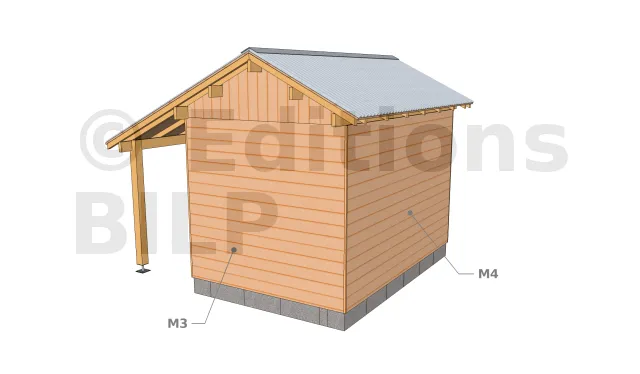

Mur M3 & M4

Nomenclature du mur M1

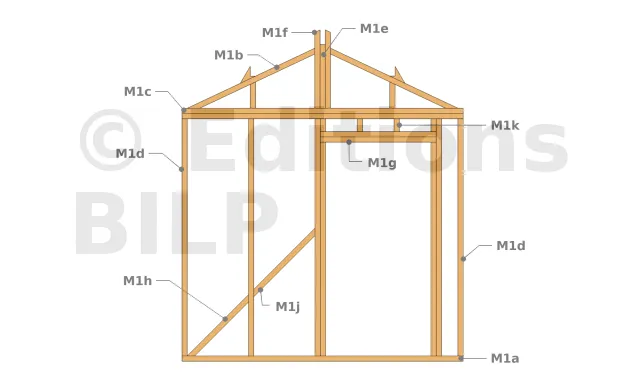

constitution du mur M1
Id. Désignation Section Longueur [1] Qté
M1a Lisse basse 6x4 cm 266.4 cm 1
M1b Lisse rampante 6x4 cm 133.9 cm 2
M1c Lisse haute 6x4 cm 266.4 cm 2
M1d Montant 6x4 cm 127.5 cm 5
M1e Montant 6x4 cm 59.4 cm 1
M1f Montant 6x4 cm 72.5 cm 2
M1g Linteau 6x4 cm 88 cm 2
M1h Contreventement 6x4 cm 100.5 cm 1
M1i Montant 6x4 cm 26.9 cm 2
M1j Contreventement 6x4 cm 104.5 cm 1
M1k Montant 6x4 cm -42.5 cm 4
- Bardage - - 5.52 m²

Nomenclature du mur M2

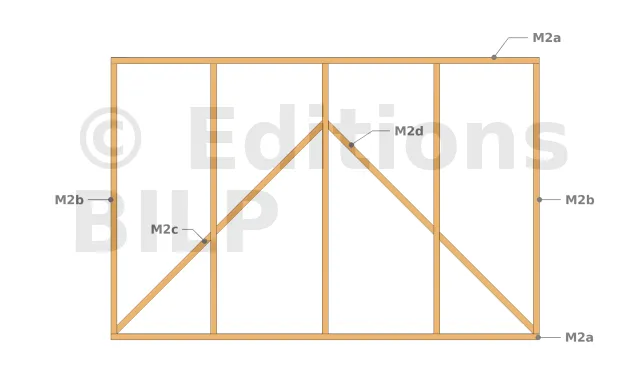

constitution du Mur M2
Id. Désignation Section Longueur [2] Qté
M2a Lisses basse/haute 6x4 cm 288.4 cm 2
M2b Montant 6x4 cm 131.5 cm 5
M2c Contreventement 6x4 cm 94.9 cm 2
M2d Contreventement 6x4 cm 98.9 cm 2
- Bardage - - 8.04 m²

Nomenclature du mur M3

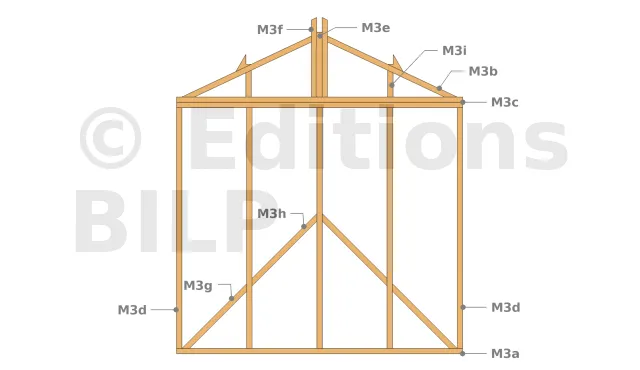

constitution du Mur M3
Id. Désignation Section Longueur [3] Qté
M3a Lisse basse 6x4 cm 266.4 cm 1
M3b Lisse rampante 6x4 cm 133.9 cm 2
M3c Lisse haute 6x4 cm 266.4 cm 2
M3d Montant 6x4 cm 127.5 cm 5
M3e Montant 6x4 cm 59.4 cm 1
M3f Montant 6x4 cm 72.5 cm 2
M3g contreventement 6x4 cm 87.1 cm 2
M3h Contreventement 6x4 cm 91.1 cm 2
M3i Montant 6x4 cm 26.9 cm 2
- Bardage - - 0 m²

Nomenclature du mur M4

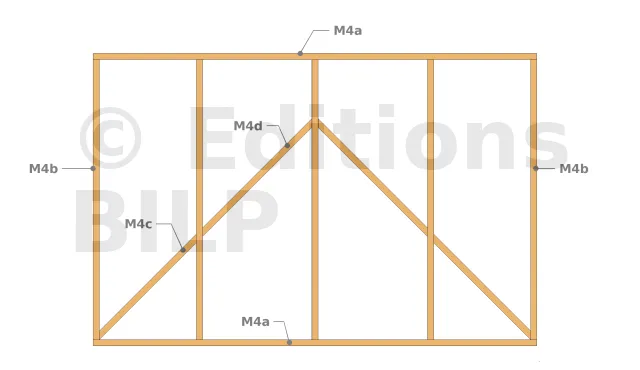

constitution du Mur M4
Id. Désignation Section Longueur [4] Qté
M4a Lisses basse/haute 6x4 cm 288.4 cm 2
M4b Montant 6x4 cm 131.5 cm 5
M4c Contreventement 6x4 cm 94.9 cm 2
M4d Contreventement 6x4 cm 98.9 cm 2
- Bardage - - 8.04 m²

Nomenclature de la charpente

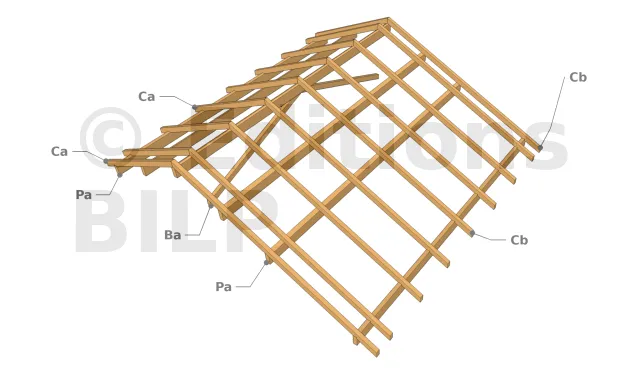

constituant de la charpente de la toiture
Id. Désignation Section Longueur [5] Qté
Pa Panne 5.8x14.5 cm 344 cm 6
Ca Chevrons rive gauche 6x4 cm 165.8 cm 9
Cb chevrons rive droite 6x4 cm 267.5 cm 9
Ba bras de contreventement 6x4 cm 150.2 cm 2
- Volige - - 4.6 m²

Nomenclature poteau

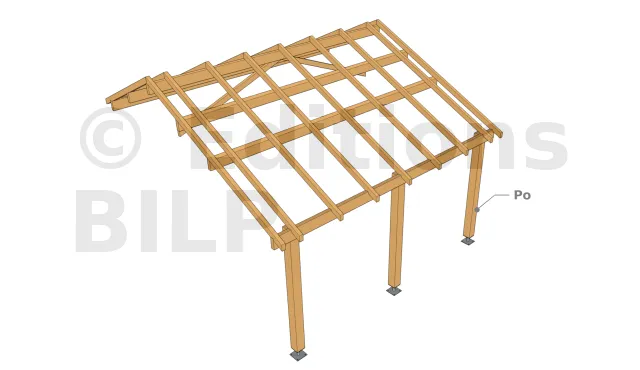

Poteau
Id. Désignation Section Longueur [6] Qté
Po Poteau 12x12 cm 119.8 cm 3

Attention : la longueur du poteau dépendra encore de la hauteur du pied de poteau. Il ne faut couper le poteau qu’après prise de la bonne mesure sur le terrain.


[...]

...Il y a une suite !

Pour lire la suite de l'article, devenez Membre PREMIUM

  • Ainsi vous découvrirez :
  • Composition globale de la structure
  • Nomenclature du mur M1
  • Nomenclature du mur M2
  • Nomenclature du mur M3
  • Nomenclature du mur M4
  • Nomenclature de la charpente
  • Nomenclature poteau
  • Et de nombreuses illustrations haute-définition :
  • constitution du Mur M4
  • constituant de la charpente de la toiture
  • constitution du Mur M3
  • constitution du Mur M2
  • constitution du mur M1
  • Mur M3 & M4
  • Mur M1 & M2
  • Poteau


  • mais aussi le téléchargement du guide de construction COMPLET au format PDF, les vidéos de formations exclusives, les outils de calculs, les composants SKETCHUP, etc. etc.

Notes

[1Ne découpez pas à longueur en début de chantier mais suivez le guide dans les pages suivantes. Prévoyez donc un peu plus long au moment de l’achat.

[2Ne découpez pas à longueur en début de chantier mais suivez le guide dans les pages suivantes. Prévoyez donc un peu plus long au moment de l’achat.

[3Ne découpez pas à longueur en début de chantier mais suivez le guide dans les pages suivantes. Prévoyez donc un peu plus long au moment de l’achat.

[4Ne découpez pas à longueur en début de chantier mais suivez le guide dans les pages suivantes. Prévoyez donc un peu plus long au moment de l’achat.

[5Ne découpez pas à longueur en début de chantier mais suivez le guide dans les pages suivantes. Prévoyez donc un peu plus long au moment de l’achat.

[6Ne découpez pas à longueur en début de chantier mais suivez le guide dans les pages suivantes. Prévoyez donc un peu plus long au moment de l’achat.
