A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Voici un extrait gratuit du guide de construction :

Composition globale de la structure

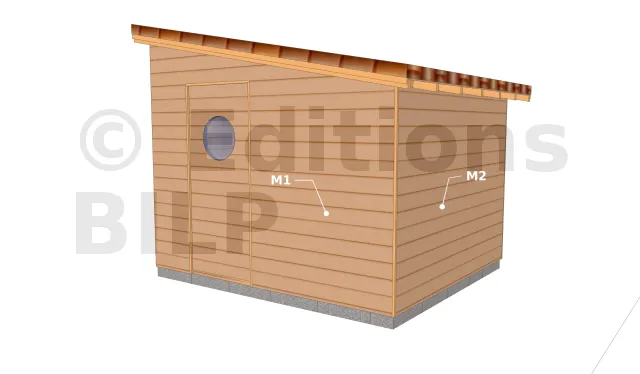

Murs M1 & M2

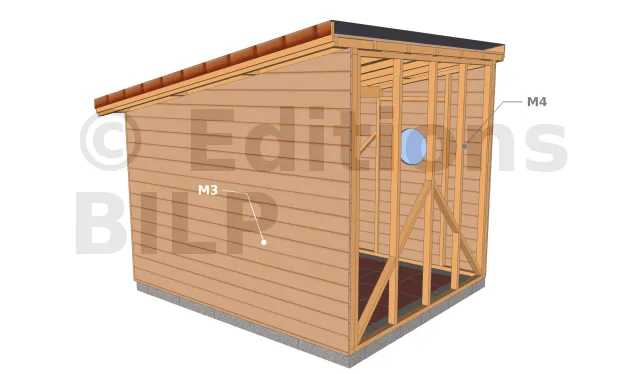

Murs M3 & M4

Nomenclature du mur M1

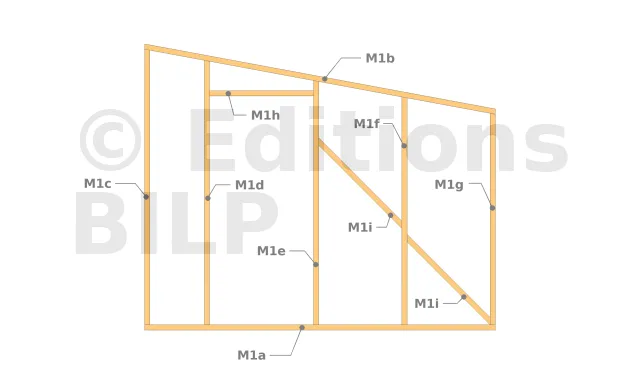

Constitution du mur M1

Id. Désignation Section Longueur [1] Qté
M1a Lisse basse 6.0x3.5 cm 300 cm 1
M1b Lisse haute 6.0x3.5 cm 301.5 cm 1
M1c Montant 6.0x3.5 cm 227 cm 1
M1d Montant 6.0x3.5 cm 221.3 cm 1
M1e Montant 6.0x3.5 cm 210.8 cm 1
M1f Montant 6.0x3.5 cm 203.9 cm 1
M1g Montant 6.0x3.5 cm 197 cm 1
M1h Montant 6.0x3.5 cm 100 cm 1
M1i Contreventement 6.0x3.5 cm 95.1 cm 2
- Bardage - - 8.52 m²

Nomenclature du mur M2

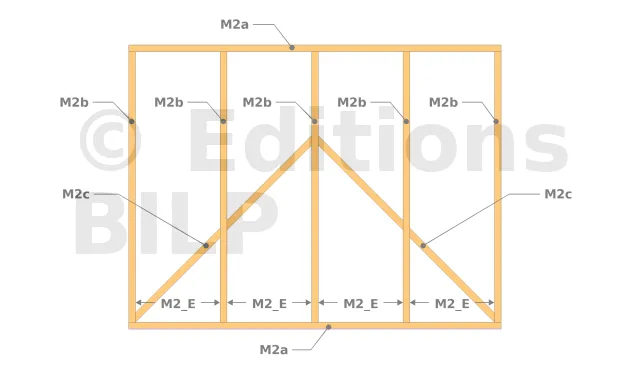

Constitution du mur M2

Id. Désignation Section Longueur [2] Qté
M2a Lisses basse/haute 6.0x3.5 cm 284.4 cm 2
M2b Montant 6.0x3.5 cm 196.6 cm 5
M2c Contreventement 6.0x3.5 cm -2.7 cm 4
- Bardage - - 7.92 m²

Nomenclature du mur M3

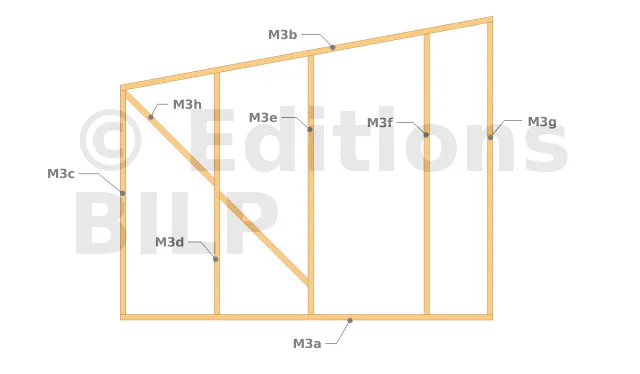

Constitution du mur M3

Ce mur est le symétrique du mur M1, la traverse supérieure de porte en moins.

Id. Désignation Section Longueur [3] Qté
M3a Lisse basse 6.0x3.5 cm 300 cm 1
M3b Lisse haute 6.0x3.5 cm 301.5 cm 1
M3c Montant 6.0x3.5 cm 197 cm 1
M3d Montant 6.0x3.5 cm 203.9 cm 1
M3e Montant 6.0x3.5 cm 210.8 cm 1
M3f Montant 6.0x3.5 cm 221.3 cm 1
M3g Montant 6.0x3.5 cm 227 cm 1
M3h Contreventement 6.0x3.5 cm 95.1 cm 2
- Bardage - - 8.52 m²

Nomenclature du mur M4

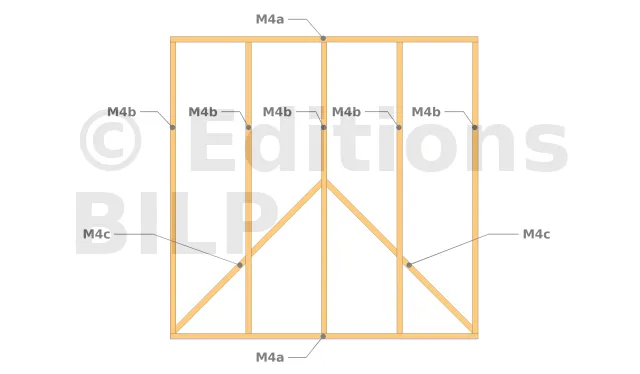

Constitution du mur M4

Id. Désignation Section Longueur [4] Qté
M4a Lisses basse/haute 6.0x3.5 cm 284.4 cm 2
M4b Montant 6.0x3.5 cm 226.4 cm 5
M4c Contreventement 6.0x3.5 cm -2.7 cm 4
- Bardage - - 9 m²

Nomenclature de la toiture

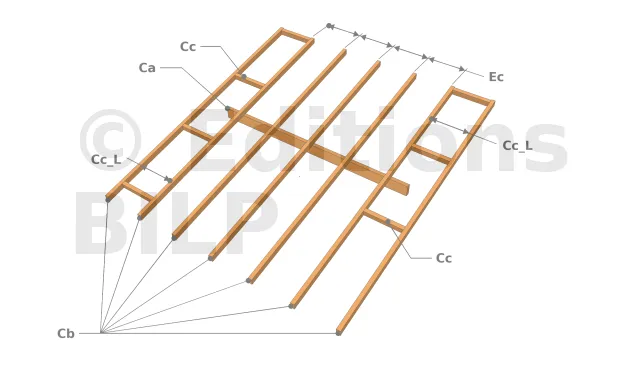

Constituants de la charpente de toiture

Id. Désignation Section Longueur [5] Qté
Ca Poutre 6x12 cm 284.4 cm 1
Cb Chevrons 6.0x3.5 cm 353.3 cm 7
Cc Entretoise 6.0x3.5 cm 62.6 cm 8
- Volige - - 14 m²


[...]

...Il y a une suite !
