Montage des murs

Bruno, Manitra, Setra, Langa

Voici un extrait gratuit du guide de construction :

Découper les éléments

La construction de la cabane commence par la découpe des éléments nécessaires pour la réalisation des murs. Pour être précis dans les coupes, vous devriez vous munir des plans d’exécution. Concernant les montants des façades principales et de derrière, il faut être méthodique pour le tracé de la ligne de coupe. Poser côte à côte les montants puis mesurer la longueur utile, aidez-vous d’une équerre pour tracer la ligne et le tour est joué.
Maintenant pour les montants des façades latérales, découper d’abord à la longueur la plus grande et on découpera après les angles. Il faut noter ici que les longueurs utiles dans la nomenclature sont les longueurs maximales. Il est toutefois toujours nécessaire de vérifier ces longueurs au fur et à mesure de l’assemblage des ossatures, particulièrement pour les bras de contreventement.

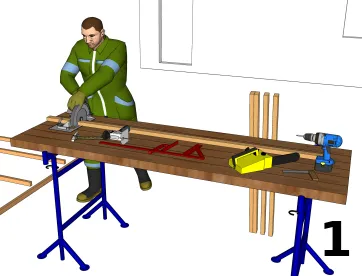

Découper les éléments

Découper les éléments de l’ossature en suivant les dimensions sur les plans.

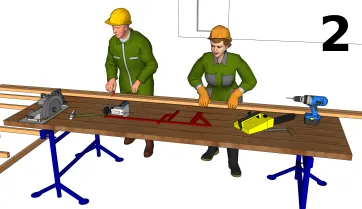

Créer des lignes de repère sur les lisses et les montants

Bien aligner les deux lisses (basse et haute), mesurer à l’aide d’un mètre, tracer ensuite les lignes de repère avec une équerre et un crayon. Cela facilitera la fixation des montants après. Continuer avec les montants de la façade principale et de la façade postérieure.

Assembler les ossatures

Pour faciliter le montage des parois, assembler un par un les éléments d’une façade.
On va commencer par l’ossature de la façade principale, puis celle de la façade postérieure.

  • Utiliser la méthode des abscisses (x) et des ordonnées (y) pour l’emplacement des montants sur les lisses en supposant que "y" sera toujours égal à 0.
    Pour la façade principale, étaler les lisses M2a sur une surface, prendre le mètre à ruban et mesurer la première distance M2_E. Cette dernière est l’intervalle entre le premier et le deuxième montant en y ajoutant l’épaisseur du montant de l’extrémité. Refaire les mêmes actions, mais en cumulant la dernière distance par celui de l’intervalle du deuxième et du troisième montant et ainsi de suite. Maintenant, poser les lisses côte à côte et à l’aide d’une équerre et d’un crayon, tracer les lignes en se référant aux repères précédents. Commencer par fixer les montants M2b aux lisses basses M2a avec des vis D6L100 et continuer avec les lisses hautes de la même nomenclature. Si vos lambourdes font plus de 40 mm d’épaisseur, il faut utiliser des vis plus longues.
    Continuer par l’assemblage du mur de la façade postérieure en reprenant la même méthode précédemment décrite.

Pour les façades latérales :
Refaire les mêmes actions que pour les façades principale et postérieure pour l’assemblage des montants (M1c...M1g ; M3c...M3g) aux lisses basses (M1a et M3a) et lisses hautes (M1b et M3b). Mesurer maintenant la hauteur de la porte et fixer le linteau (M1h). Consulter cet article pour la compréhension des nomenclatures Eléments constitutifs

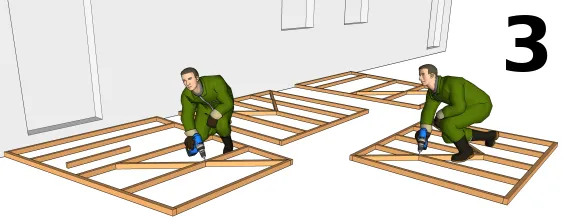

Assemblage des éléments constitutifs des murs

Assembler les éléments constitutifs des ossatures pour chaque façade. Prendre garde sur l’espace destiné à la porte.

A lire également : Assemblage des murs

Repérer la surface au sol

Ici, l’objectif est de repérer la surface de l’abri au sol. Nous procéderons par la méthode 3-4-5 pour l’implantation de la cabane. Le point de départ A (extrémité gauche de la vue latérale gauche) sera connu. Vous pouvez constater que 30% des travaux d’implantation sont déjà effectués, car la cabane est adossée contre un mur. Par conséquent, suivez l’alignement du mur en mesurant la distance entre le point A et le point B (2,35 m). N’oubliez pas de vérifier que votre cabane et le mur font un angle de 90° pour éviter de mauvaises surprises à la finition. Replacez-vous au point A et rapportez la longueur de la lisse de la façade latérale gauche jusqu’au point D (2,70 m). Prendre ensuite le troisième coin (point B, extrémité gauche de la façade principale) en mesurant la diagonale ou l’hypoténuse du premier triangle (3.58 m) et la longueur du segment [AB]=2.35 m. Le quatrième point C (extrémité droite de la façade principale) s’obtient facilement en mesurant 2.35 m du point D et 2,70 m du point B. Là, vous avez les quatre coins extérieurs des lisses.

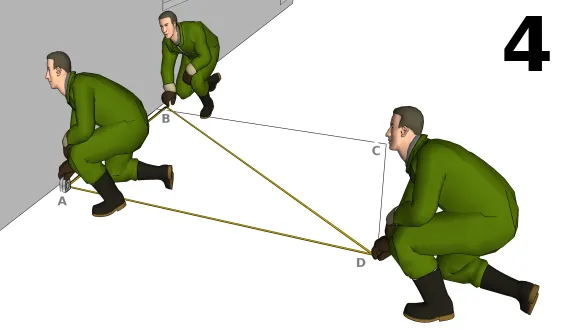

Repérer la surface au sol (fondation)

Repérer les coins et côtés de l’abri en utilisant la méthode 3-4-5.

A lire également :Repérage au sol

Monter les parois

  • Avant de poser les ossatures, appliquer une bande d’arase sur la fondation. Monter puis fixer les parois à l’aide des écrous et des tiges filetées contre les parpaings. Se munir d’une équerre, d’un niveau à bulle et d’une main d’œuvre requise pour tenir le tout. Vérifier l’équerrage de la surface au sol après avoir fixé les deux ossatures latérales. Les diagonales doivent être de même mesure. Pour cela, aidez-vous d’un décamètre.
  • Placer et fixer ensuite les ossatures de la façade principale et celle de la façade postérieure. Fixer les montants extérieurs de cette façade avec ceux des façades latérales.
    Après cela, vous pouvez commencer par installer les éléments du plancher, si c’est votre choix bien évidemment.
Assemblage des éléments constitutifs des murs

Assembler les éléments constitutifs des ossatures pour chaque façade. Prendre garde sur l’espace destiné à la porte.

A lire également : Assemblage des murs

Montage des ossatures

Monter les murs et se munir d’un niveau à bulle pour la vérification et d’une main d’œuvre pour maintenir les ossatures.

Poser le bardage

Les bardages ne doivent être posés qu’après la pose des chevrons.
Selon le type de bardage que vous utilisez ; disposer et fixer-les de bas en haut et bien à l’horizontal (toujours utiliser un équerre). Aidez-vous d’un niveau et de vis électrozingués TF D4 L50. Fixer-les d’abord et découper les longueurs excédantes à l’aide d’une scie.
Pour la porte mesurer, découper et fixer les bardages à la bonne longueur. Pour les traversées des chevrons, repérer les zones de découpe sur place, découper et fixer ensuite.

Poser les bardages

Quand vous fixez les bardages, il faut vérifier la planéité et l’horizontalité avec un niveau à bulle. Pour les parties difficiles, il est préférable de les mesurer d’abord, puis découper ensuite avant de les poser. Pour la façade postérieure, fixer les bardages sur la face intérieure de la cabane.

[...]
