Eléments constitutifs Nomenclature des matériaux

Bruno

A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Voici un extrait gratuit du guide de construction :

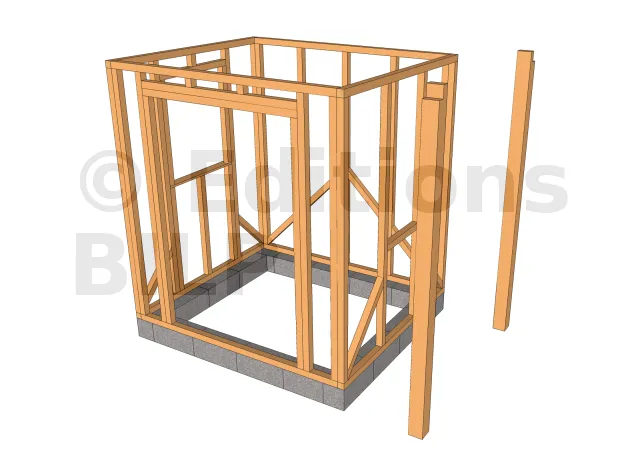

Composition globale de la structure

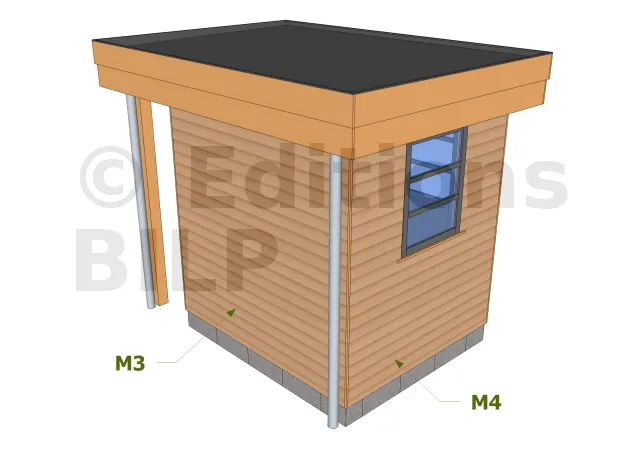

Eléments constitutifs 1
Eléments constitutifs 2

Nomenclature du mur M1

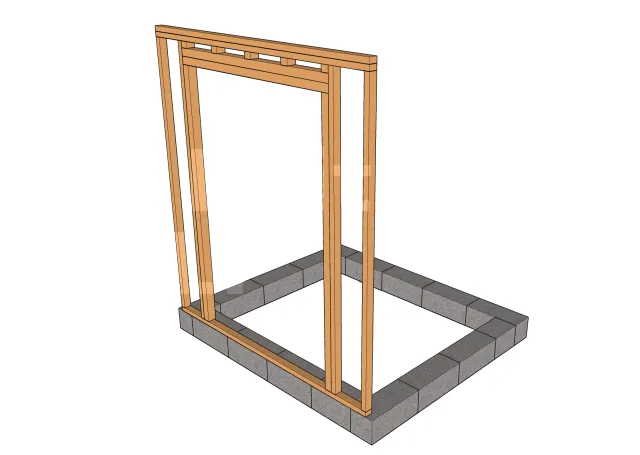

Vue ossatures mur de DEVANT
Dimensions ossatures M1
Id. Désignation Section Longueur Qté
M1a Montant 6x4 cm 229.9 cm 4
M1b Montant porte 7x6 cm 213 cm 2
M1c Lisse haute porte 7x6 cm 152 cm 2
M1d Lisse basse et haute 6x4 cm 218 cm 3
M1e Montant dessus porte 7x6 cm 4.9 cm 5
- Bardage - - 2.61 m²

Nomenclature du mur M2

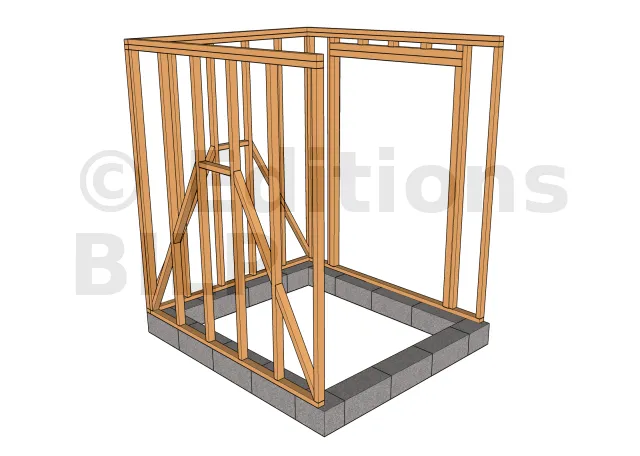

Vue ossatures mur latéral GAUCHE
Dimensions ossatures M2
Id. Désignation Section Longueur Qté
M2a Lisses basse et haute 6x4 cm 200 cm 3
M2b Montant 6x4 cm 229.9 cm 1
M2c Montant 6x4 cm 229.3 cm 1
M2d Montant 6x4 cm 228.6 cm 1
M2e Montant 6x4 cm 227.9 cm 1
M2f Montant 6x4 cm 227.2 cm 1
M2g Montant 6x4 cm 226.5 cm 1
M2h Contreventement 6x4 cm 77.4 cm 4
M2i Contreventement 6x4 cm 35.2 cm 1
- Bardage - - 4.80 m²

Nomenclature du mur M3

Vue ossature POSTERIEURE
Dimensions ossatures M3
Id. Désignation Section Longueur Qté
M3a Lisse basse et haute 6x4 cm 218 cm 3
M3b Montant 6x4 cm 226.6 cm 6
M3c Contreventement 6x4 cm 38.8 cm 1
M3d Contreventement 6x4 cm 84.6 cm 4
- Bardage - - 5.45 m²

Nomenclature du mur M4

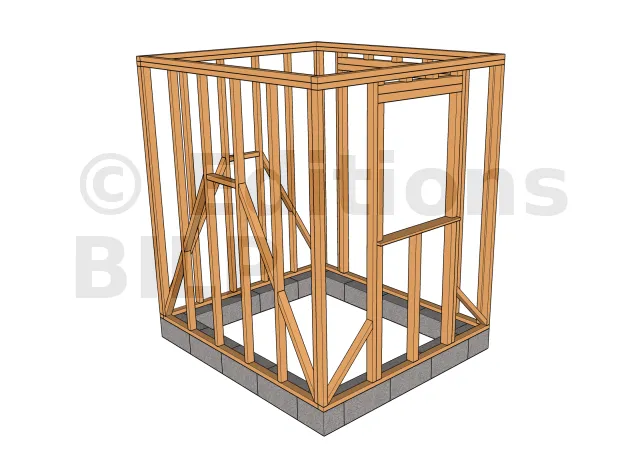

Vue ossature latérale DROITE
Dimensions ossature M4
Id. Désignation Section Longueur Qté
M4a Lisse basse et haute 6x4 cm 200 cm 3
M4b Montant 6x4 cm 229.9 cm 1
M4c Montant 6x4 cm 229.1 cm 1
M4d Montant 6x4 cm 227.4 cm 1
M4e Montant 6x4 cm 226.5 cm 1
M4f Montant sous appui 7x6 cm 111 cm 3
M4g Montant fenêtre 7x6 cm 100 cm 2
M4h Lisse haute fenêtre 7x6 cm 92 cm 2
M4i Montant dessus fenêtre 7x6 cm 4 cm 4
M4j Contreventement 6x4 cm 69.2 cm 2
M4k Appui (fenêtre) 6x2 cm 92 cm 1
- Bardage - - 3.99 m²

Nomenclature de la toiture : chevrons et poutre

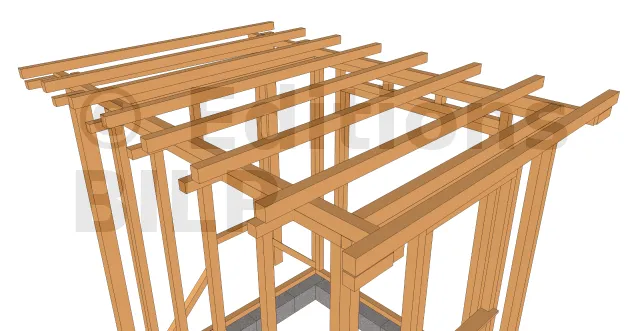

Vue chevron 1

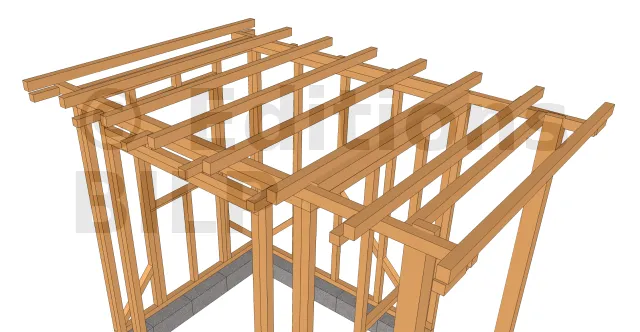

Vue chevron 2

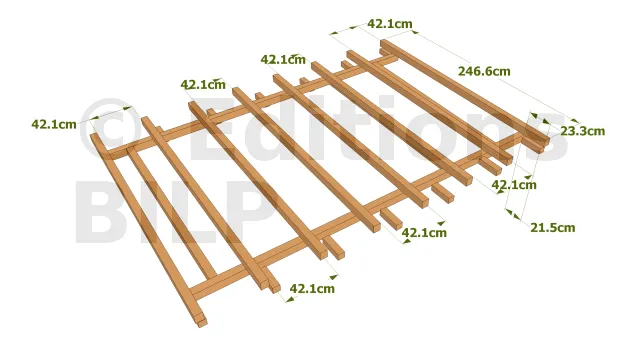

Dimensions ossatures chevrons
Id. Désignation Section Longueur Qté
T1 Chevrons 7.5x6.3 cm 246.6 cm 8
T2 Chevrons 7.5x6.3 cm 187.4 cm 3
T3 Porte acrotère devant et derrière 7.5x6.3 cm 21.5 cm 14
T4 Chevrons 7.5x6.3 cm 341.4 cm 2

Nomenclature de la toiture : closoirs

Vue closoirs
Dimensions closoirs
Id. Désignation Section Longueur Qté
C1 Closoirs 7.5x6.3 cm 42.1 cm 14

Nomenclature des poteaux

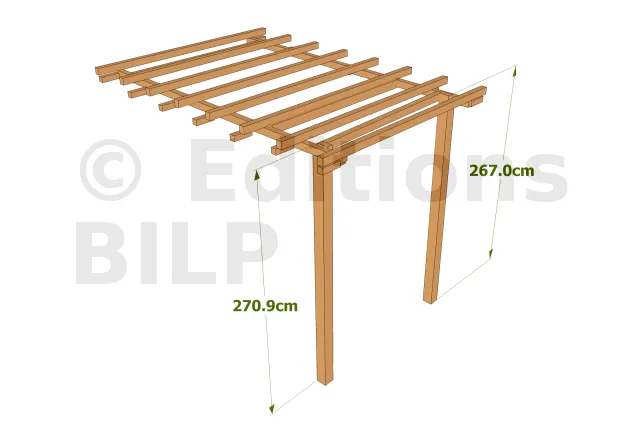

Vue poteaux 1

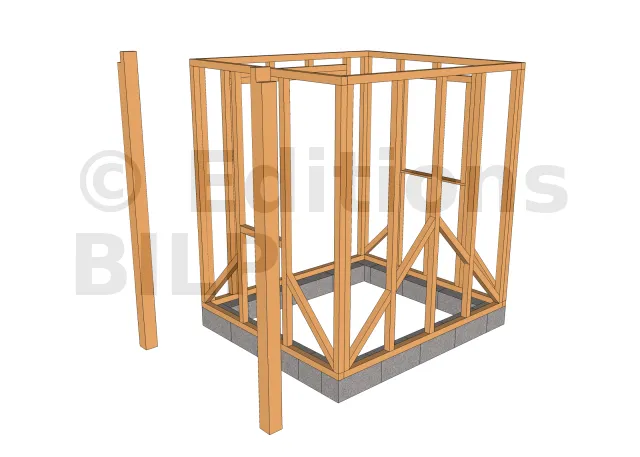

Vue poteaux 2
Dimensions poteaux
Id. Désignation Section Longueur Qté
P1 Poteau 12x12 cm 271 cm 1
P2 Poteau 12x12 cm 267 cm 1

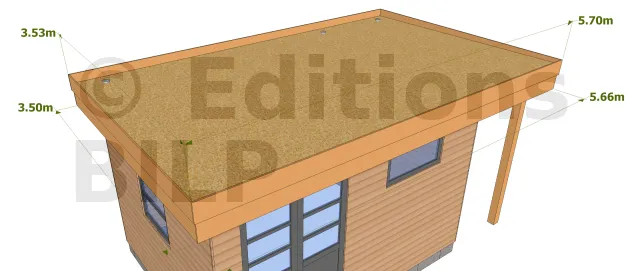

Nomenclature des acrotères

Vue acrotère
Dimensions acrotères 1
Dimensions acrotères 2
Id. Désignation Section Longueur Qté
Acr1 Acrotère 22x2 cm 348.8 cm 2
Acr2 Acrotère 22x2 cm 345.2 cm 2
Acr3 Acrotère 22x2 cm 246.6 cm 2
Acr4 Acrotère 22x2 cm 243.1 cm 2

Bande étanche

Vue bande étanche
Id. Désignation Section Longueur Qté
BE Bande étanche Selon client 9.75 m² 1

Carrelet de bardage

Vue carrelet de bardage
Id. Désignation Section Longueur Qté
CB1 Carrelet de bardage 2x2 cm 241.9 m 2
CB 2 Carrelet de bardage 2x2 cm 236.8 m 2

Porte

Dimensions porte
Id. Désignation Section Longueur Qté
P1 Montants 8x3 cm 211 cm 4
P2 Lisses basses et hautes 8x3 cm 54 cm 4
P3 Lisses intermédiaires 8x3 cm 54 cm 2
P4 Montants horizontaux 4x3 cm 54 cm 4
P5 Plaque 0.7 m² - 2
P6 Vitre 0.16 m² - 6

Fenêtres

Dimensions fenêtre
Id. Désignation Section Longueur Qté
F1-1 Montants 6x3 cm 100 cm 2
F1-2 Lisses basses et hautes 6x3 cm 68 cm 2
F1-3 Lisses intermédiaires 4x3 cm 68 cm 2
F1-4 Vitre 0.19 m² - 6


[...]
