Eléments constitutifs du modèle Carina : Variante B Nomenclature des matériaux

mercredi 10 avril 2013 Bruno | 17

A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Voici un extrait gratuit du guide de construction :

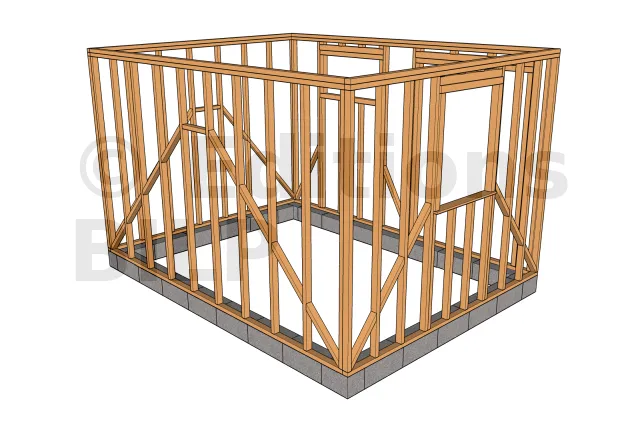

Composition globale de la structure

Murs M1, M2 & Carrelet de bardage

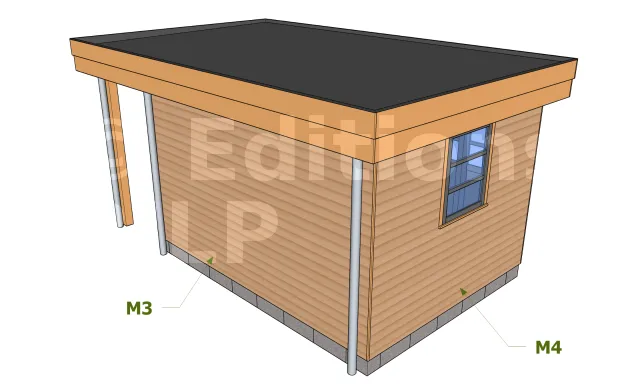

Murs M3 & M4

Nomenclature du mur M1

Id.	Désignation	Section	Longueur	Qté
M1a	Montant	6x4 cm	229.9 cm	6
M1b	Lisse basse et haute	6x4 cm	388 cm	3
M1c	Traverse haute porte	7x6 cm	152 cm	2
M1d	Traverse basse et haute fenêtre	7x6 cm	112 cm	3
M1e	Montant dessus porte et fenêtre	7x6 cm	4.9 cm	8
M1f	Contreventement	6x4 cm	91 cm	1
M1g	Contreventement	6x4 cm	103 cm	1
M1h	Montant porte	7x6 cm	213 cm	2
M1i	Montant fenêtre	7x6 cm	51 cm	2
M1j	Montant d’allège et renfort	7x6 cm	156 cm	4
-	Bardage	-	-	5.64 m²

Nomenclature du mur M2

Id.	Désignation	Section	Longueur	Qté
M2a	Lisses basse et haute	6x4 cm	300 cm	3
M2b	Montant	6x4 cm	229.9 cm	1
M2c	Montant	6x4 cm	229.2 cm	1
M2d	Montant	6x4 cm	228.5 cm	1
M2e	Montant	6x4 cm	227.8 cm	1
M2f	Montant	6x4 cm	227.1 cm	1
M2g	Montant	6x4 cm	226.3 cm	1
M2h	Montant	6x4 cm	225.6 cm	1
M2i	Montant	6x4 cm	224.8 cm	1
M2j	Contreventement	6x4 cm	64.5 cm	6
M2k	Contreventement	6x4 cm	38.3 cm	1
-	Bardage	-	-	7.26 m²

Nomenclature du mur M3

Id.	Désignation	Section	Longueur	Qté
M3a	Lisse basse et haute	6x4 cm	388 cm	3
M3b	Montant	6x4 cm	224.7 cm	10
M3c	Contreventement	6x4 cm	58.8 cm	8
M3d	Contreventement	6x4 cm	38.7 cm	1
-	Bardage	-	-	9.47 m²

Nomenclature du mur M4

Vue ossature latérale DROITE

Id.	Désignation	Section	Longueur	Qté
M4a	Lisse basse et haute	6x4 cm	300 cm	3
M4b	Montant	6x4 cm	229.9 cm	1
M4c	Montant	6x4 cm	229.4 cm	1
M4d	Montant	6x4 cm	228.8 cm	1
M4e	Montant	6x4 cm	228.2 cm	1
M4f	Montant	6x4 cm	226.5 cm	1
M4g	Montant	6x4 cm	226 cm	1
M4h	Montant	6x4 cm	225.5 cm	1
M4i	Montant	6x4 cm	224.9 cm	1
M4j	Traverse basse et haute fenêtre	7x6 cm	92 cm	3
M4k	Contreventement	6x4 cm	50.6 cm	6
M4l	Montant fenêtre	7x6 cm	100 cm	2
M4m	Montant d’allège et renfort	6x4 cm	107 cm	4
-	Bardage	-	-	6.15 m²

Nomenclature de la toiture : chevrons et panne

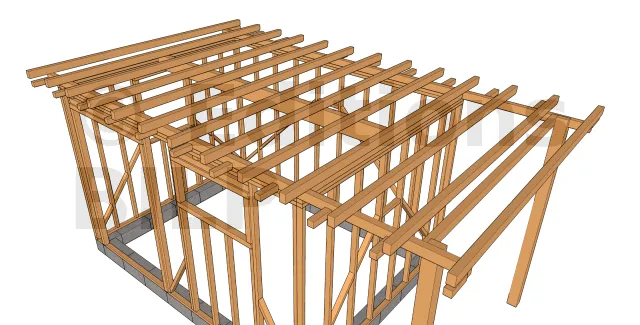

Vue chevron 1

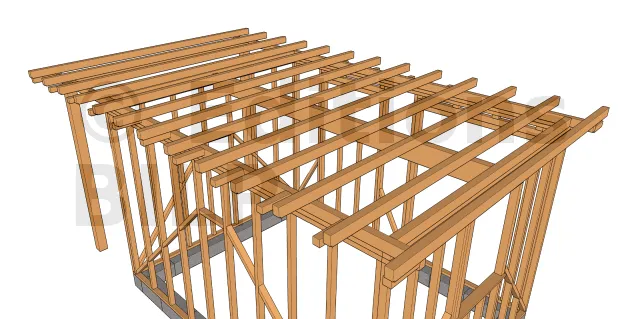

Vue chevron 2

Eléments chevrons

Id.	Désignation	Section	Longueur	Qté
T1	Panne	20x7.5 cm	388 cm	1
T2	Chevron	9x6 cm	221.2 cm	2
T3	Chevron	9x6 cm	341.3 cm	2
T4	Chevron	9x6 cm	288.1 cm	3
T5	Porte acrotère	6x4 cm	21.6 cm	11
T6	Porte acrotère	6x4 cm	28.3 cm	11
T7	Chevron	9x6 cm	353 cm	13

Nomenclature de la toiture : closoirs

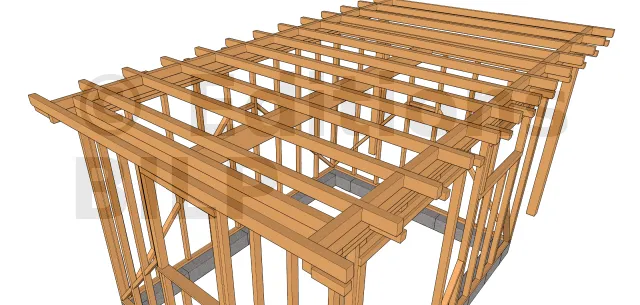

Vue closoirs

Id.	Désignation	Section	Longueur	Qté
C1	Closoir	9x6 cm	41 cm	24
C2	Closoir	9x6 cm	288 cm	1

Nomenclature des poteaux

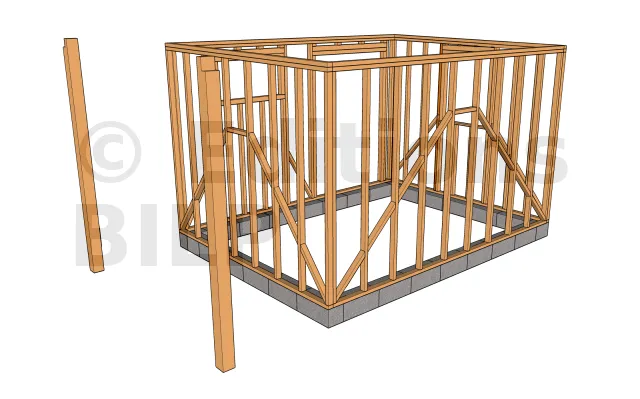

Vue poteaux 1

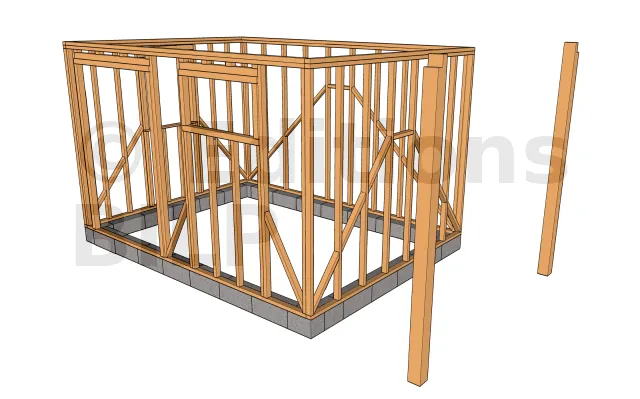

Vue poteaux 2

Id.	Désignation	Section	Longueur	Qté
P1	Poteau	12x12 cm	271 cm	1
P2	Poteau	12x12 cm	267 cm	1

Nomenclature des acrotères

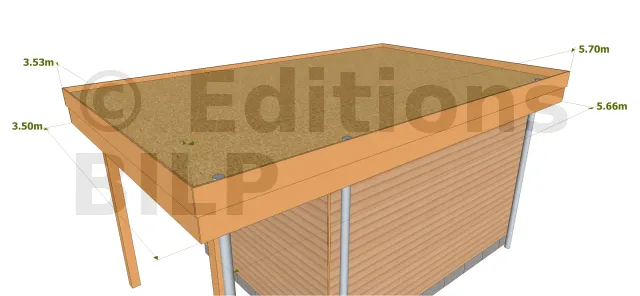

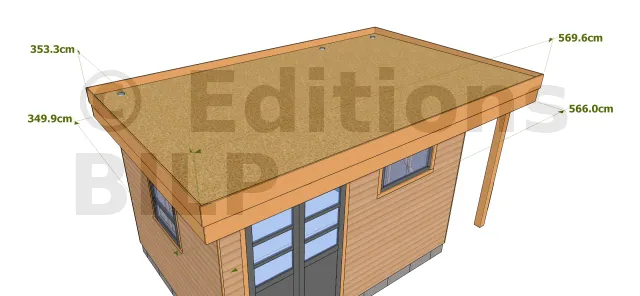

Dimensions acrotères 1

Dimensions acrotères 2

Id.	Désignation	Section	Longueur	Qté
Acr1	Acrotère	22x2 cm	570 cm	2
Acr2	Acrotère	22x2 cm	566 cm	2
Acr3	Acrotère	22x2 cm	353 cm	2
Acr4	Acrotère	22x2 cm	350 cm	2

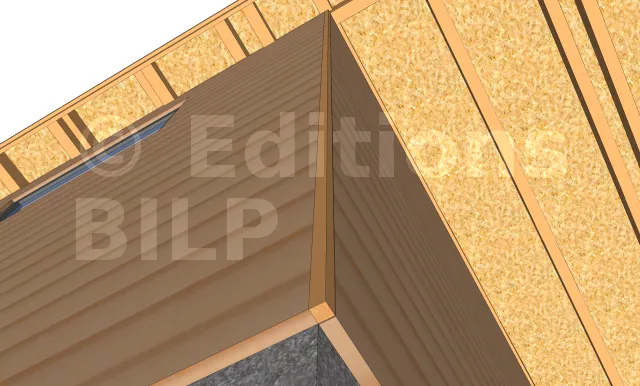

Bande étanche

Id.	Désignation	Section	Longueur	Qté
BE	Bande étanche	Selon client	22 m²	1

Carrelet de bardage

Vue carrelet de bardage

Id.	Désignation	Section	Longueur	Qté
CB	Carrelet de bardage	2x2 cm	252 cm	4

Porte

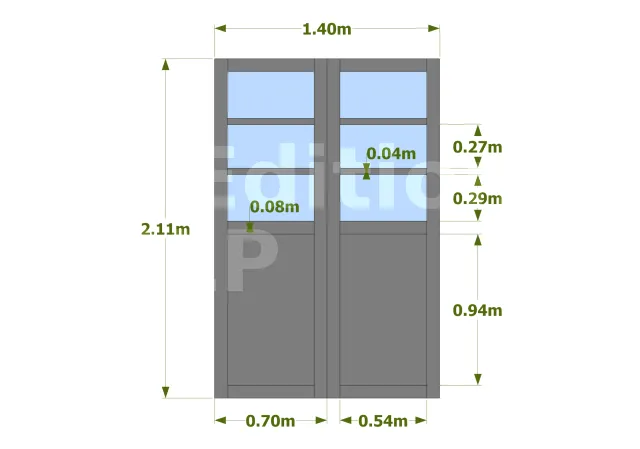

Dimensions de la porte

Id.	Désignation	Section	Longueur	Qté
P1	Montants	8x3 cm	211 cm	4
P2	Lisse basse et haute	8x3 cm	54 cm	4
P3	Lisse intermédiaire	8x3 cm	54 cm	2
P4	Montant horizontal	4x3 cm	54 cm	4
P5	Plaque	0.7 m²	-	2
P6	Vitre	0.16 m²	-	6

Fenêtres

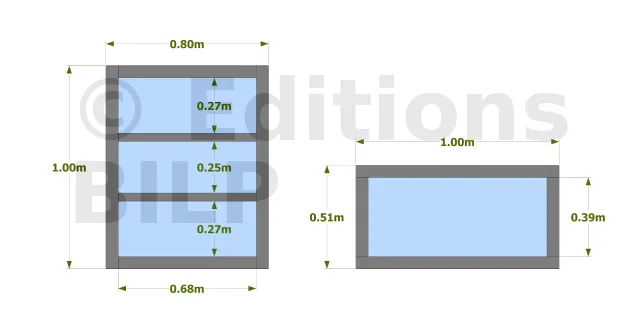

Dimensions des fenêtres

Id.	Désignation	Section	Longueur	Qté
F1-1	Montant	6x3 cm	39 cm	2
F1-2	Lisse basse et haute	6x3 cm	100 cm	2
F1-3	Vitre	0.37 m²	-	1
F2-1	Montant	6x3 cm	100 cm	2
F2-2	Lisse basse et haute	6x3 cm	68 cm	2
F2-3	Lisse intermédiaire	4x3 cm	68 cm	2
F2-4	Vitre	0.19 m²	-	6

[...]

...Il y a une suite !

Pour lire la suite de l'article, devenez Membre PREMIUM

Ainsi vous découvrirez :

Composition globale de la structure
Nomenclature du mur M1
Nomenclature du mur M2
Nomenclature du mur M3
Nomenclature du mur M4
Nomenclature de la toiture: chevrons et panne
Nomenclature de la toiture: closoirs
Nomenclature des poteaux
Nomenclature des acrotères
Bande étanche
Carrelet de bardage
Porte
Fenêtres

Et de nombreuses illustrations haute-définition :

mais aussi le téléchargement du guide de construction COMPLET au format PDF, les vidéos de formations exclusives, les outils de calculs, les composants SKETCHUP, etc. etc.

Pour devenir Membre, il suffit d’acquérir un de nos packs en fonction du type de projet que vous souhaitez réaliser :

Le guide CABANE & ABRIS DE JARDIN - Edition 2024

Vos commentaires

Utilisation d’un bac acier avec ce modèle
Florian 16 juin 2016 14:36 1.
Bonjour,

Pour faire suite aux messages sur mon choix de toiture. Je vais opter pour du bac acier. Ce n’est pas l’idéal, je le sais, mais bon... Ce choix de matériaux va donc modifier l’architecture de ma toiture ?! Au lieu d’avoir une panne sur toute la longueur, il faudra certainement quelle soit sur la largeur de la cabane afin que les chevrons puissent s’appuyer dessus. Cela permettra au bac acier d’être fixé dans le bon sens sur ces chevrons. En utilisant d’autres termes pour expliquer la même chose, mes chevrons ne seront plus sur la largeur comme sur votre plan mais sur la longueur.
1. Ai-je bien raison de changer l’orientation de la panne et des chevrons compte tenu du choix du bac acier ?
2. Si c’est le cas, une seule panne serait peut-être trop juste pour une longueur de cabane de 4,30 m (sans compter le petit préau qui porte la cabane sur une longueur de 5,30 mètres) ? Cela réduirait la longueur de 2,15 mètres de chaque côté de la panne.
3. Je n’arrive pas à savoir pourquoi sur vos plans, vous mettez deux lisses hautes ? Surtout qu’il y aura un faîtage qui s’appuiera dessus. Cela fera 3 rangées l’une sur l’autre. Sur les 2 lisses, l’une d’entre-elle n’est peut-être pas nécessaire ?
4. La panne est-elle fixée sur les lisses et/ou sur les montants ?
5. Est-il possible de vous soumettre mes plans réalisés sur Sketshup ? Juste pour savoir s’il y a de grosses erreurs

Merci pour votre aide. Le stress monte doucement avant le début des travaux
- Florian Florian 16 juin 2016 14:39 ^

  Le terme liteau semble en fait probablement plus approprié à celui de chevron dans mon explication. Désolé pour cet amalgame.

  Cabane Florian Manitra 22 juin 2016 19:18 ^

  Bonsoir Florian,

  Je vais m’occuper de vérifier les plans de votre cabane. SVP, envoyez-moi le sketchup sur cet adresse : manitra bilp.fr

  Cordialement,
  Manitra

  Cabane Florian Florian 1er juillet 2016 23:11 ^

  une image de ce que j’ai pu faire

  Cabane Florian Florian 1er juillet 2016 23:14 ^

  Une autre image. 2 questions se posent pour moi : la charpente est-elle bonne pour supporter du bac acier ? Les contreventements type croix de saint André sont-elles suffisantes ?

  Cabane Florian Manitra 4 juillet 2016 09:01 ^

  Bonjour,

  1- Votre nouvelle conception tient bien la route, des chevrons dans la longueur et une panne dans la profondeur.
  2- Une seule panne suffira pour cette assez faible portée et son entraxe. Cela dépendra ensuite de votre situation géographique et de la disponibilité de la section appropriée dans votre région.
  3- Dans votre configuration de la charpente, plus besoin d’avoir 2 lisses hautes et une lisse de chaînage. Une seule lisse haute et une lisse de chaînage suffira.
  4- La panne sera fixée sur des montants. Mais des montants qui ne feront que la supporter, vous devez donc ajouter des montants en-dessous et sur ses 2 côtés (de son épaisseur) pour pouvoir la fixer entre ces 2 derniers montants.

  Cordialement,

  Cabane Florian Florian 4 juillet 2016 13:44 ^

  Merci pour votre aide.
  Concernant la fixation de la panne, je suis très content que vous me donniez des idées car je dois avouer que c’était assez problématique pour ma part.

  Juste si j’ai bien compris : je fixe un montant sous la panne. La panne s’appuiera sur ce montant (section 6x8 ?). Il ne fera pas partie de la structure de la face arrière de la cabane.
  Et de chaque côté de la panne se trouvera un montant. Cela fait 3 montants à fixer entre eux et sur les lisses (basses, hautes) qui formeront une sorte de U.

  En gros, la panne ne sera pas fixée directement sur l’ossature de la cabane et elle reposera majoritairement sur les 3 montants qui eux seront fixés sur l’ossature de la cabane.

  Bien entendu de l’autre côté, ce sera la même chose. Ce n’est pas facile d’expliquer par écrit.

  Ai-je bien compris ?

  Cabane Florian Manitra 4 juillet 2016 13:53 ^

  Vous avez bien compris. Juste pour info que ces 3 montants feront partis du panneau d’ossature. La panne entrera comme un puzzle dans l’ouverture en "U".

  Cabane Florian Florian 7 juillet 2016 19:11 ^

  Une dernière question svp.

  Ne serait-il pas plus simple de faire un habillage intérieur en OSB pour d’une part assuré le contreventement et d’autre part pour fixer la panne à l’aide de sabot sur cet OSB (et des montants dans l’ossature prévu à cet effet) ?

  Cabane Florian Manitra 8 juillet 2016 09:54 ^

  Bonjour, l’osb n’est en aucun cas porteur. Et oui, des sabots de solives feront l’affaire mais seront fixés obligatoirement jusqu’aux montants. Pour ma part, je reste sur ma proposition car vous devrez aussi ajouter des montants pour cette deuxième option, donc autant éviter les sabots.
Fixation contreventements, hauteur des montants
Florian 22 janvier 2016 23:14 2.
Bonjour

Je consulté votre guide et au fur et à mesure me vienne des questions. Je peux probablement trouver les réponses dans votre guide mais j’avoue m’y perdre un peu entre les différentes guides : Le guide de construction, le guide technique, les plans, le guide toiture. Je me suis donc décidé à revenir vers vous pour avoir un éclairage.
1. J’imagine que la fixation des contreventements ne se fait pas par tenon-mortaise mais par des vis fixées en biais. Est-ce bien cela ?
2. La hauteur des montants est faite de telle sorte que la toiture soit une pente sur 2 plans. Cela s’applique si l’on choisi une toiture avec des bandes étanches autocollantes. Existe t-il dans les guides des éléments expliquant leurs poses ?
Si j’opte finalement pour de la tôle ondulée, je peux revenir à des montants de hauteur identique (sauf bien entendu pour les faces latérales) !?
3. Entre des bandes étanches autocollantes et de la tôe ondulée, quelles sont les avantages et les inconvénients et la différence de coût ?

Cordialement
- Fixation contreventements, hauteur des montants Bruno 23 janvier 2016 19:52 ^

  Bonjour Florian

  1. Pour les contreventements de cet abri, je vous recommande plutôt des tirefonds D8 ou alors des tiges filetées traversantes.

  2. Des bandes étanches autocollantes pour faire l’étanchéité de toiture ? Je connais les bandes thermo-soudables et l’EPDM (que je vous conseille). J’ai peu d’infos de pose sur ces techniques pour le moment, mais on travaille dessus. Il y a même une vidéo en cours de montage pour l’EPDM.

  3. La tôle ondulées requière une pente plus importante. Et il n’est pas possible de faire un relevé d’acrotère.

  Fixation contreventements, hauteur des montants Florian 23 janvier 2016 21:27 ^

  Merci pour votre réponse rapide.
  1. Ok pour la tige filetée. Petite question bête : Sur la face M2 par exemple, une seule tige filetée (boulonnées des 2 côtés) me permet de fixer les contreventements de 2 panneaux ?
  2. Les bandes étanches autocollantes est le terme que vous utilisez dans le guide de montage de la toiture... Pensez-vous que la vidéo de montage de l’EPDM sera bientôt prête car cela influencera mon choix entre ce matériaux et la tôle ondulée ? Avec l’EPDM, j’imagine qu’il faut envisager un trop plein ??
  3. Le relevé d’acrotère correspond à la bordure (étanche) de la toiture ? Si c’est bien ça, je comprends qu’il ne faut pas en faire pour de la tôle ondulée. Pour la tôle, cela ne m’empêche pas de faire un "habillage’ pour cacher la toiture et la gouttière ?

  Fixation contreventements, hauteur des montants Bruno 25 janvier 2016 10:15 ^

  Bonjour Florian

  1. Je ne comprends pas très bien votre remarque.

  2. Etes-vous bien sûr que j’ai utilisé le terme "autocollant" ? Je ne retrouve pas dans la guide Toiture. Quel chapitre ?
  La vidéo ne sera pas prête avant le milieu de l’été 2016. Peut-être même après. Mais la pose d’un EPDM n’est vraiment pas difficile. Au besoin, je vous donnerai les indications.
  OUI il faut une évacuation.

  3. Oui c’est cela. Vous pouvez peut-être faire un habillage. Mais franchement, cela me parait compliqué. Préferez l’EPDM.

  Fixation contreventements, hauteur des montants Florian 25 janvier 2016 21:38 ^

  Bonjour

  1. C’est parfois difficile de mettre à l’écrit ce que l’on veut dire alors je retente. Sur la face M2 (c’est un exemple), il y a des pièces en bois en diagonales (64,5 cm) qui je pense correspondent aux contreventements. Ces barres se mettent de part et d’autres des montants. Donc une tige fileté devrait-elle permettre de fixer la partie haute d’une pièce et la partie basse de l’autre coté du montant d’une autre pièce. J’avoue, je me prends peut-être un peu la tête mais bon il n’y a d’idiot que celui qui ne pose pas de questions.

  2. Mea Culpa. Le chemin à suivre : Guide de montage -> Toiture -> "Poser les bandes étanches et toiture : Il y a plusieurs types de bandes étanches mais dans notre cas, on va utiliser les bandes étanches autocollantes..."
  Etant néophyte, je n’ai peut-être pas bien compris ce terme ou je l’ai confondu avec un autre

  3. J’ai consulté sur le web des pages informatives sur l’EPDM. Ça l’air techniquement accessible et de qualité mais je dois encore me renseigner sur la technique de pose (ce n’est pas à chaud par exemple !?). A votre avis, quel est le plus couteux entre la tôle ondulée (on peut en voir souvent sur des cabanes) et l’EPDM ?

  Fixation contreventements, hauteur des montants Bruno 26 janvier 2016 12:30 ^

  1. OUI tout à fait.

  2. Désolé je ne trouve pas. Donnez-moi le numéro de page du PDF ou mieux, l’url sur le site.

  3. L’EPDM se pose à froid, et par collage pour les pièces dans les angles.
  La tôle ondulée est moins chère je pense.

  Fixation contreventements, hauteur des montants Florian 28 janvier 2016 15:27 ^

  1. Ok merci !

  2. Il s’agit de la page (à la fin) 49 du guide cabane.

  3. Je vais poursuivre mes recherches. Si j’opte pour l’EPDM je reprendrais contact avec vous.
