A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Voici un extrait gratuit du guide de construction :

Composition globale de la structure

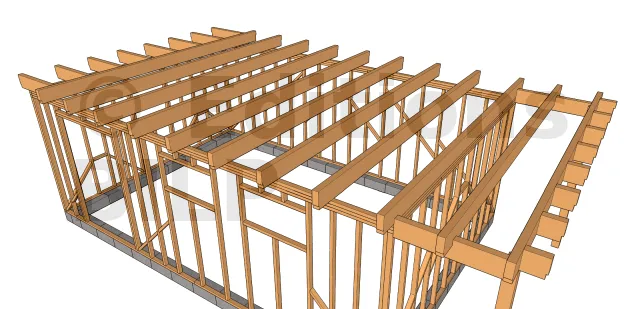

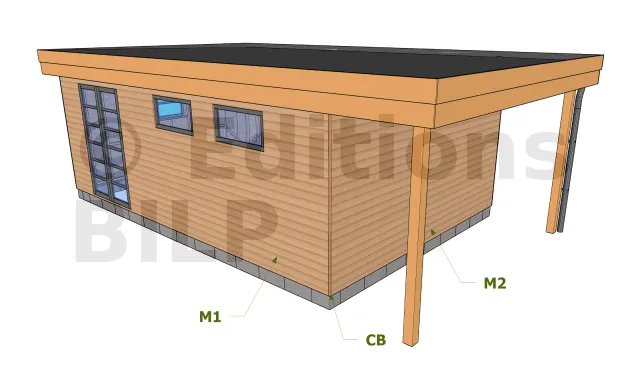

Eléments constitutifs 1

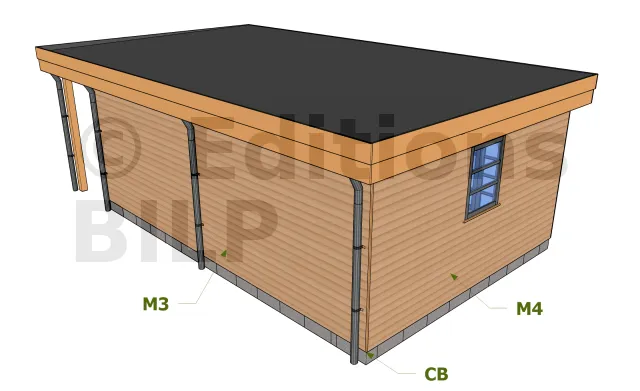

Eléments constitutifs 2

Nomenclature du mur M1

Vue ossature mur 1
Dimensions ossatures M1
Dimensions lisses hautes M1
Id. Désignation Section Longueur Qté
M1a Montant 6x4 cm 236.5 cm 13
M1b Lisse basse et haute 6x4 cm 348.7 cm 2
M1c Lisse basse et haute 6x4 cm 319.3 cm 2
M1d Lisse haute 6x4 cm 280.7 cm 1
M1e Lisse haute 6x4 cm 387.3 cm 1
M1f Lisse haute 6x4 cm 383.3 cm 1
M1g Lisse haute 6x4 cm 284.7 cm 1
M1h Montant porte 6x4 cm 211 cm 2
M1i Lisse haute porte 6x4 cm 148 cm 2
M1j Montant fenêtre 6x4 cm 156 cm 2
M1k Lisse haute fenêtre 6x4 cm 100 cm 4
M1l Montant 6x4 cm 21.5 cm 7
M1m Contreventement 6x4 cm 44.7 cm 3
M1n Contreventement 6x4 cm 45.7 cm 3
M1o Contreventement 6x4 cm 41 cm 2
- Bardage - - 12.65 m²

Nomenclature du mur M2

Vue ossature mur 2
Dimensions ossatures M2
Dimensions lisses hautes M2
Id. Désignation Section Longueur Qté
M2a Lisses basse et haute 6x4 cm 367 cm 2
M2b Lisse basse et haute 6x4 cm 83.2 cm 2
M2c Lisse haute 6x4 cm 123.8 cm 1
M2d Lisse haute 6x4 cm 326.3 cm 1
M2e Lisse haute 6x4 cm 245.2 cm 1
M2f Lisse haute 6x4 cm 204.8 cm 2
M2g Montant 6x4 cm 236.4 cm 1
M2h Montant 6x4 cm 235.7 cm 1
M2i Montant 6x4 cm 235 cm 1
M2j Montant 6x4 cm 234.3 cm 1
M2k Montant 6x4 cm 233.6 cm 1
M2l Montant 6x4 cm 232.9 cm 1
M2m Montant 6x4 cm 232.2 cm 1
M2n Montant 6x4 cm 231.5 cm 1
M2o Montant 6x4 cm 230.9 cm 1
M2p Montant 6x4 cm 230.2 cm 1
M2q Montant 6x4 cm 229.5 cm 1
M2r Montant 6x4 cm 228.8 cm 1
M2s Contreventement 6x4 cm 55.8 cm 10
M2t Contreventement 6x4 cm 36.5 cm 1
- Bardage - - 10.82 m²

Nomenclature du mur M3

Vue ossature mur 3
Dimensions ossatures M3
Dimensions lisses hautes M3

Ce mur est le symétrique du mur M1, la traverse supérieure de porte en moins.

Id. Désignation Section Longueur Qté
M3a Lisse basse et haute 6x4 cm 314.5 cm 2
M3b Lisse basse et haute 6x4 cm 353.5 cm 2
M3c Lisse haute 6x4 cm 275.4 cm 1
M3d Lisse haute 6x4 cm 392.6 cm 1
M3e Lisse haute 6x4 cm 353.5 cm 1
M3f Lisse haute 6x4 cm 314.5 cm 1
M3g Montant 6x4 cm 228.7 cm 18
M2h Contreventement 6x4 cm 53.7 cm 16
M2i Contreventement 6x4 cm 35.1 cm 1
- Bardage - - 16.1 m²

Nomenclature du mur M4

Vue ossature mur 4
Dimensions ossatures M4
Dimensions lisses hautes M4
Id. Désignation Section Longueur Qté
M4a Lisse basse et haute 6x4 cm 377.3 cm 2
M4b Lisse basse et haute 6x4 cm 72.9 cm 2
M4c Lisse haute 6x4 cm 341.8 cm 1
M4d Lisse haute 6x4 cm 108.2 cm 1
M4e Lisse haute 6x4 cm 223.8 cm 1
M4f Lisse haute 6x4 cm 226.2 cm 1
M4g Montant 6x4 cm 236.4 cm 1
M4h Montant 6x4 cm 235.8 cm 1
M4i Montant 6x4 cm 235.2 cm 1
M4j Montant 6x4 cm 234.6 cm 1
M4k Montant 6x4 cm 233.4 cm 2
M4l Montant 6x4 cm 231.8 cm 2
M4m Montant 6x4 cm 230.6 cm 1
M4n Montant 6x4 cm 230 cm 1
M4o Montant 6x4 cm 229.4 cm 1
M4p Montant sous appui 6x4 cm 109 cm 3
M4q Montant 6x4 cm 13.6 cm 1
M4r Contreventement 6x4 cm 48.6 cm 8
M4s Contreventement 6x4 cm 31.4 cm 2
M4t Appui (fenêtre) 6x2 cm 88 cm 1
M4u Montant fenêtre 6x4 cm 100 cm 2
M4v Lisse haute fenêtre 6x4 cm 88 cm 2
- Bardage - - 10.01 m²

Nomenclature de la toiture : chevrons et panne

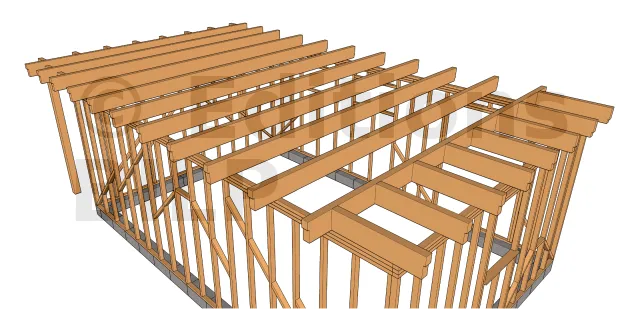

Vue chevron 1
Vue chevron 2

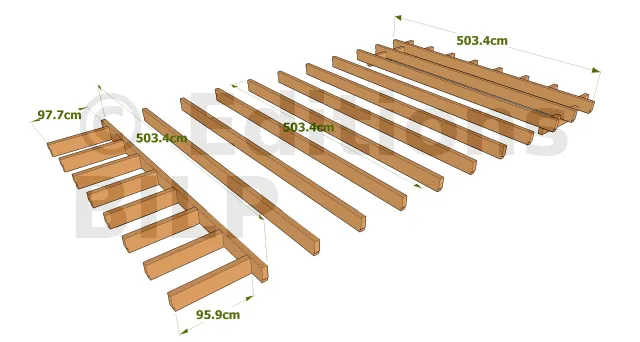

Dimensions chevrons 1
Répartition des chevrons principales

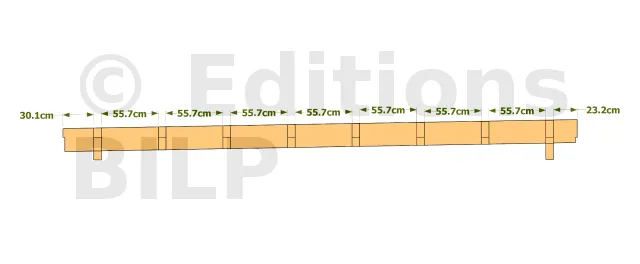

répartition chevrons latérales gauche

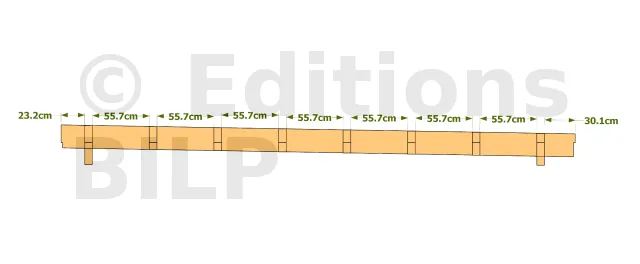

Répartition chevrons latérales droites

Id. Désignation Section Longueur Qté
T1 Chevrons 22.5x7.5 cm 503.4 cm 11
T2 Chevrons 22.5x7.5 cm 112.5 cm 2
T3 Portes acrotères latérale gauche 22.5x7.5 cm 23 cm 8
T4 Portes acrotères latérale droite 22.5x7.5 cm 97.7 cm 8

La plaque de couverture OSB utilisée est de 22mm d’épaisseur, l’entre-axe maximal admissible est de 70cm. Si vous choisissez de mettre une plaque OSB de 18mm, vous devez ajouter des chevrons et disposer avec un entre-axe maximal de 58cm.

Nomenclature de la toiture : closoirs

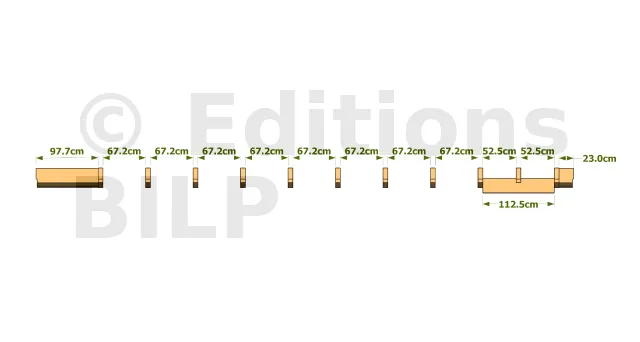

Dimensions closoirs
Id. Désignation Section Longueur Qté
C1 Closoirs 22.5x7.5 cm 67.2 cm 18

Nomenclature des poteaux

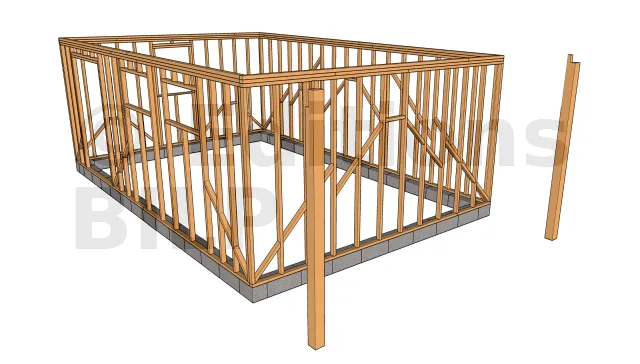

Vue poteaux 1

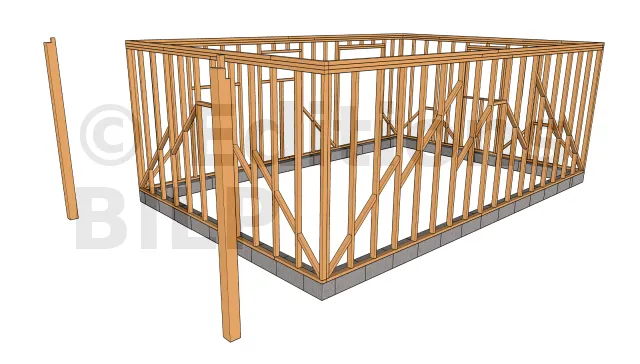

Vue poteaux 2
Dimensions poteaux
Id. Désignation Section Longueur Qté
P1 Poteau 12x12 cm 271 cm 1
P2 Poteau 12x12 cm 267 cm 1

Nomenclature des acrotères

Vue acrotère

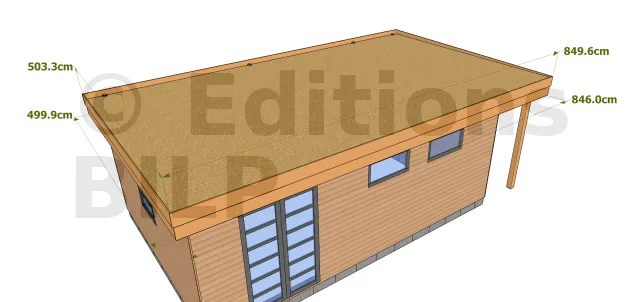

Dimensions acrotères 1

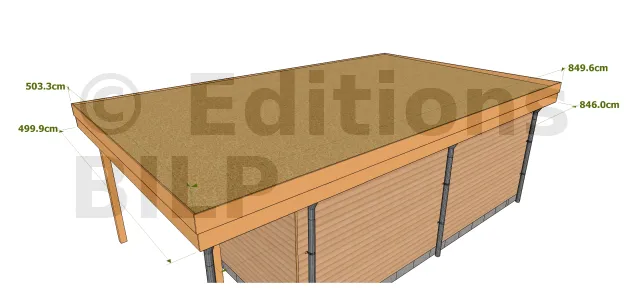

Dimensions acrotères 2
Id. Désignation Section Longueur Qté
Acr1 Acrotère 22x2 cm 503.3 cm 2
Acr2 Acrotère 22x2 cm 499.9 cm 2
Acr3 Acrotère 22x2 cm 600 cm 2
Acr4 Acrotère 22x2 cm 600 cm 2
Acr5 Acrotère 22x2 cm 249.6 cm 2
Acr6 Acrotère 22x2 cm 246 cm 2

Bande étanche

Vue bande étanche
Id. Désignation Section Longueur Qté
BE Bande étanche Selon client 69 m² 1

Carrelet de bardage

Vue carrelet de bardage
Id. Désignation Section Longueur Qté
CB1 Carrelet de bardage 2x2 cm 244.4 cm 2
CB2 Carrelet de bardage 2x2 cm 236.7 cm 2

Porte

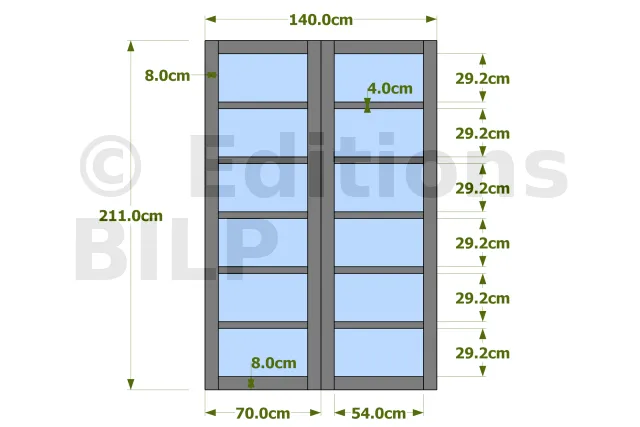

Dimensions porte
Id. Désignation Section Longueur Qté
P1 Montants 8x3 cm 211 cm 4
P2 Lisses basses et hautes 8x3 cm 54 cm 4
P3 Lisses intermédiaires 4x3 cm 54 cm 10
P4 Vitre 0.16 m² - 12

Fenêtres

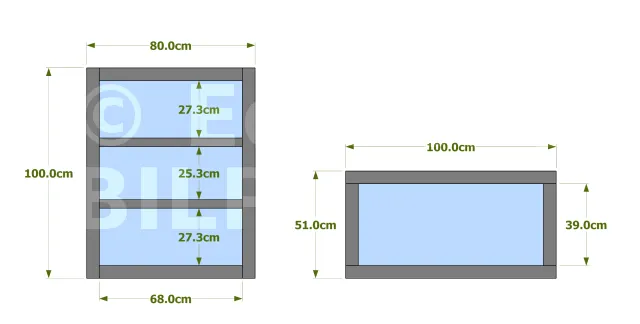

Dimensions fenêtres
Id. Désignation Section Longueur Qté
F1-1 Montants 6x3 cm 39 cm 2
F1-2 Lisses basses et hautes 6x3 cm 100 cm 2
F1-3 Vitre 0.37 m² - 1
F2-1 Montants 6x3 cm 100 cm 2
F2-2 Lisses basses et hautes 6x3 cm 68 cm 2
F2-3 Lisses intermédiaires 4x3 cm 68 cm 2
F2-4 Vitre 0.19 m² - 3


[...]

...Il y a une suite !
