Eléments constitutifs Nomenclature des matériaux

Bruno

A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Voici un extrait gratuit du guide de construction :

Composition globale de la structure

Mur M1&M4

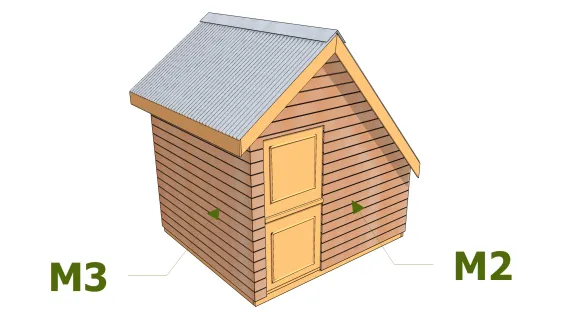

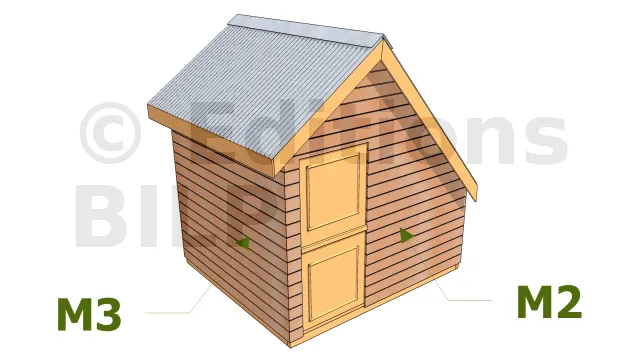

Mur M2&M3

Nomenclature du mur M1

Vue ossatures Mur de DEVANT
Eléments ossatures mur M1
Id. Désignations Section Longueur Qté
M1a Lisse basse 6x4 cm 238 cm 1
M1b Montant 6x4 cm 93 cm 7
M1c Lisse haute 6x4 cm 238 cm 1
- Bardage - - 2.89 m²

Nomenclature du mur M2

Vue ossatures latérale GAUCHE
Eléments ossatures mur M2
Id. Désignations Section Longueur Qté
M2a Lisse basse 6x4 cm 280 cm 1
M2b Montant 6x4 cm 208 cm 6
M2c Montant 6x4 cm 203 cm 1
M2d Montant 6x4 cm 164 cm 1
M2e Montant 6x4 cm 126 cm 1
M2f Montant 6x4 cm 91 cm 1
M2g Montant 6x4 cm 22 cm 1
M2h Montant 6x4 cm 47 cm 1
M2i Montant 6x4 cm 53 cm 2
M2j Montant 6x4 cm 12 cm 2
M2k Support panne (horizontale) 6x4 cm 35 cm 1
M2l Support panne (horizontale) 6x4 cm 36 cm 1
M2m Support panne (horizontale) 6x4 cm 33 cm 1
M2n Lisse haute 6x4 cm 178 cm 1
M2p Lisse haute (oblique) 6x4 cm 159 cm 1
- Bardage - - 4.81 m²

Nomenclature du mur M3

Vue ossatures POSTERIEURE
Eléments ossatures mur M3
Id. Désignations Section Longueur Qté
M3a Lisse basse 6x4 cm 238 cm 1
M3b Montant 6x4 cm 208 cm 7
M3c Lisse haute 6x4 cm 238 cm 1
M3d Contreventement 6x4 cm 56 cm 6
- Bardage - - 5.36 m²

Nomenclature du mur M4

Vue ossatures latérale DROITE
Eléments ossatures mur M4
Id. Désignations Section Longueur Qté
M4a Lisse basse 6x4 cm 280 cm 1
M4b Montant 6x4 cm 208 cm 7
M4c Montant 6x4 cm 203 cm 1
M4d Montant 6x4 cm 164 cm 1
M4e Montant 6x4 cm 126 cm 1
M4f Montant 6x4 cm 92 cm 1
M4g Montant 6x4 cm 22 cm 1
M4h Montant 6x4 cm 47 cm 1
M4i Montant 6x4 cm 53 cm 2
M4j Montant 6x4 cm 12 cm 2
M4j Contreventement 6x4 cm 56 cm 3
M4k Lisse haute 6x4 cm 178 cm 1
M4m Lisse haute (oblique) 6x4 cm 159 cm 1
M4n Support panne(1) (horizontale) 6x4 cm 35 cm 1
M4o Support panne(1) (horizontale) 6x4 cm 36 cm 1
M4a Support panne(1) (horizontale) 6x4 cm 33 cm 1
- Bardage - - 6.58 m²

Nomenclature de la toiture : chevrons, panne, planche de rive, support des plaques en H et plaque en H

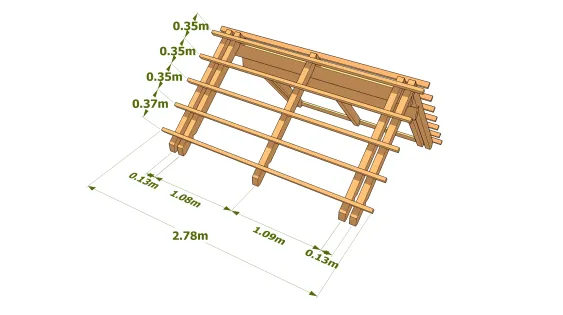

Vue panne et chevron 1

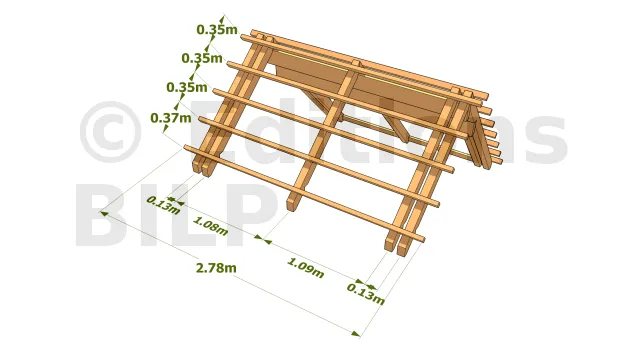

Vue panne et chevron 2

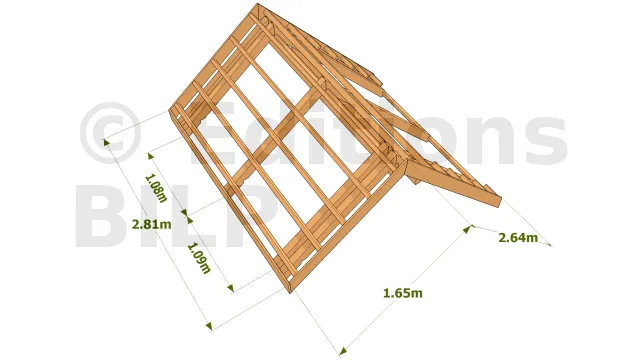

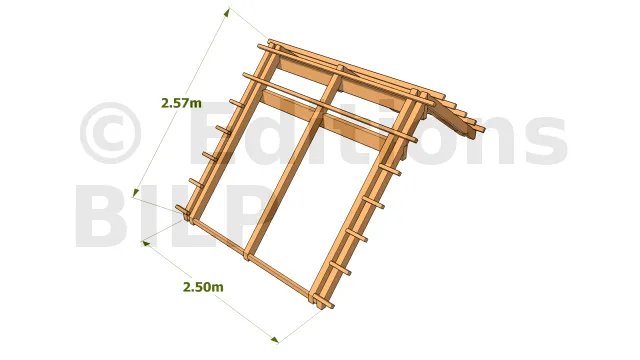

Vue panne, chevron et planche de rive

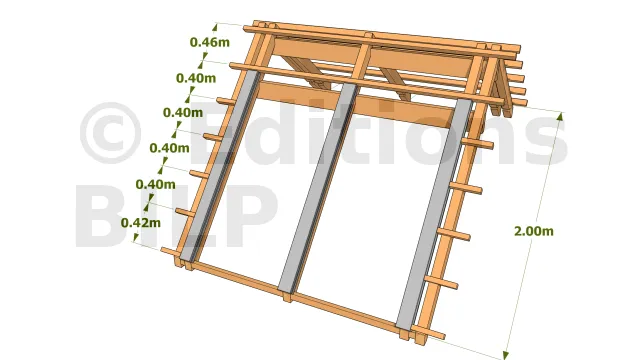

Plaque en H
Id. Désignations Section Longueur Qté
T1 Pannes 22.5x7.5 cm 250 cm 2
T2 Chevron (façade principale) 11x7.5 cm 265 cm 3
T3 Chevron (façade postérieure) 11x7.5 cm 170 cm 3
T4 Lattes 6x4 cm 278 cm 5
T5 Lattes 6x4 cm 23 cm 10
T6 Bande de rive (façade postérieure) 2.1x19.5 cm 281 cm 1
T7 Bande de rive (latérales gauche et droite postérieure) 2.1x19.5 cm 165 cm 2
T8 Bande de rive (latérale gauche droite face) 2.1x19.5 cm 264 cm 2
T9 Plaque en H 2.7x6.4 cm 200 cm 3
T10 Support des plaques en H 6x4 cm 200 cm 2

Porte

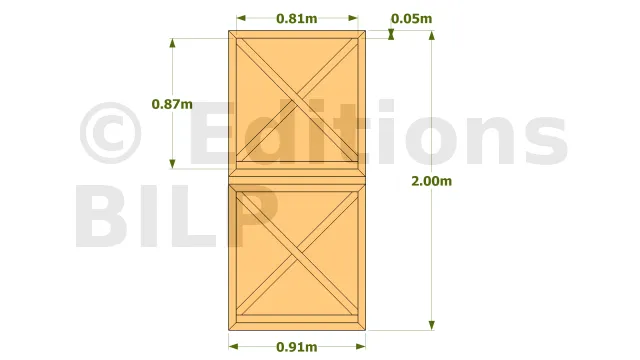

Dimensions de la porte
Id. Désignation Section Longueur Qté
P1 Linteau 6x4cm 91 cm 1
P2 Montant(Dormant) 6x4cm 200 cm 2
P3 Cadre porte (horizontale) 5x5cm 91 cm 6
P4 Cadre porte (verticale) 5x5cm 97 cm 4
P5 contreventement(porte) 5x5 cm 116 4
P6 Contre plaqué - - 0.0364m²

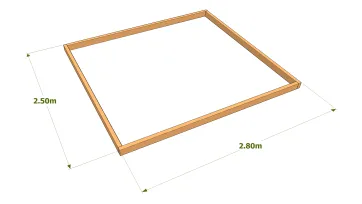

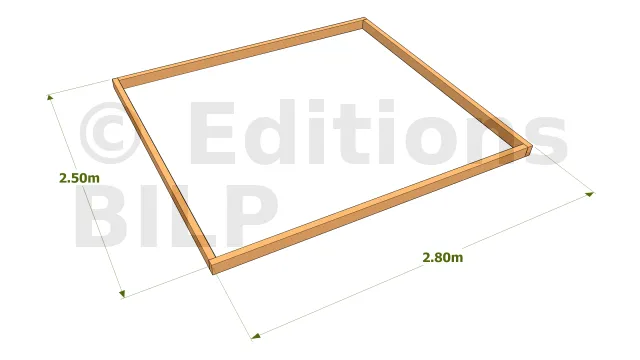

Plateforme en bois

Plateforme en bois

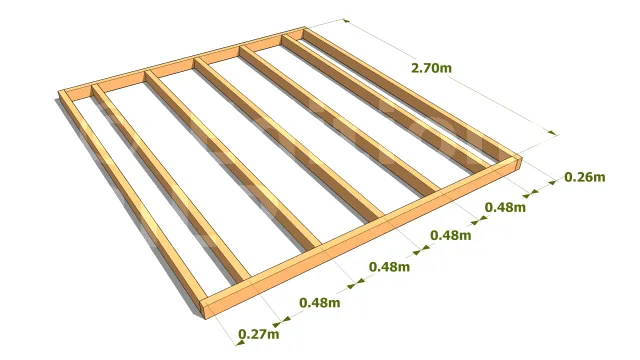

Solives
Planchers
PL1 Plateforme bois 5x10cm 245 cm 2
PL2 Plateforme bois 5x10cm 275 cm 2
PL3 Solives 5x10cm 270 cm 8
PL4 Planchers 2.1x15.5cm - 6.48 m²


[...]
