A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Voici un extrait gratuit du guide de construction :

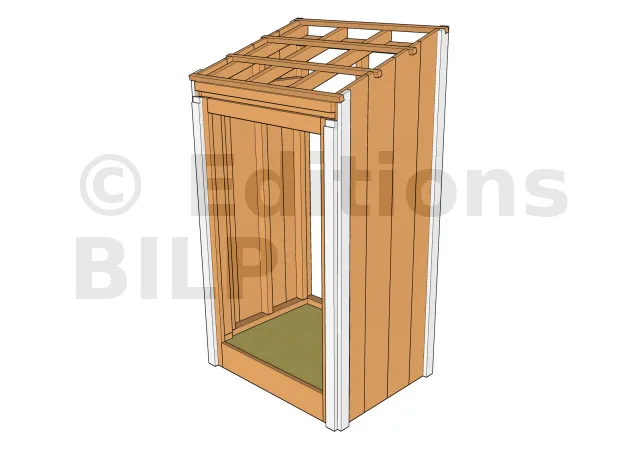

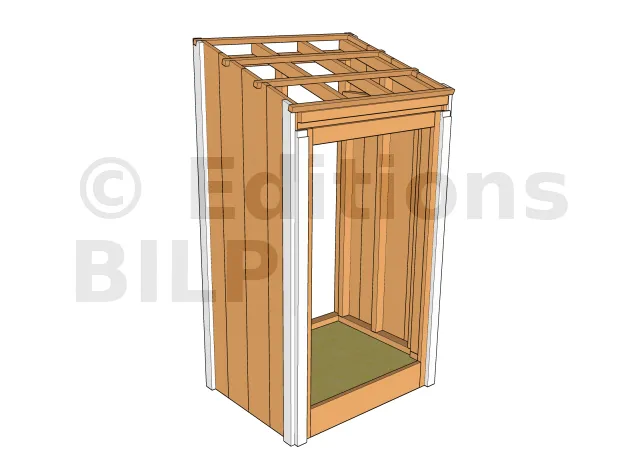

Composition globale de la structure

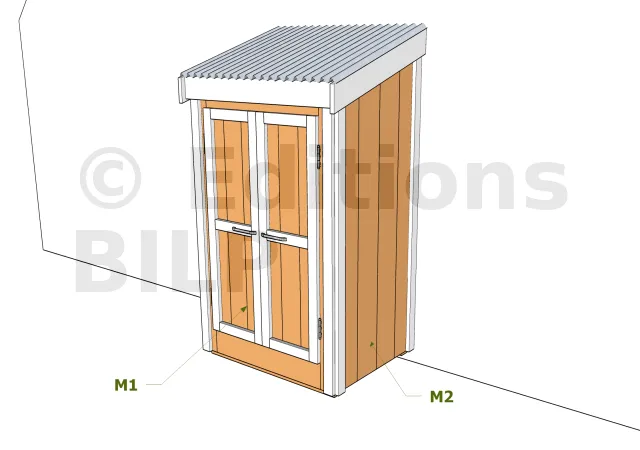

Murs M1 et M2

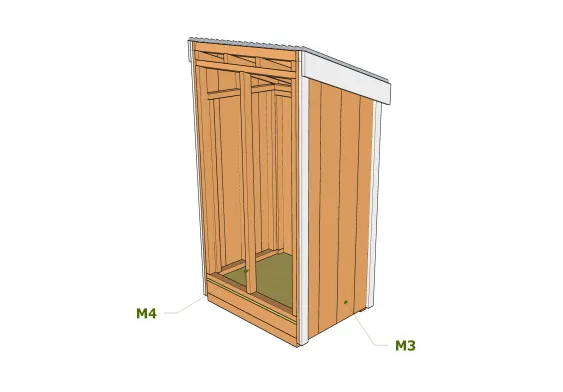

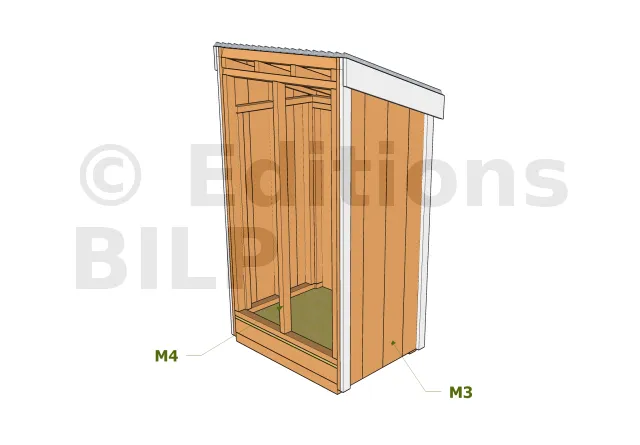

Murs M3 et M4

Nomenclature du mur M1

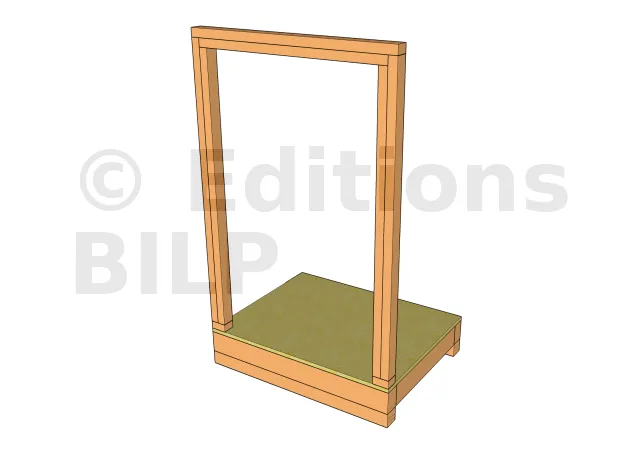

Ossatures Mur 1

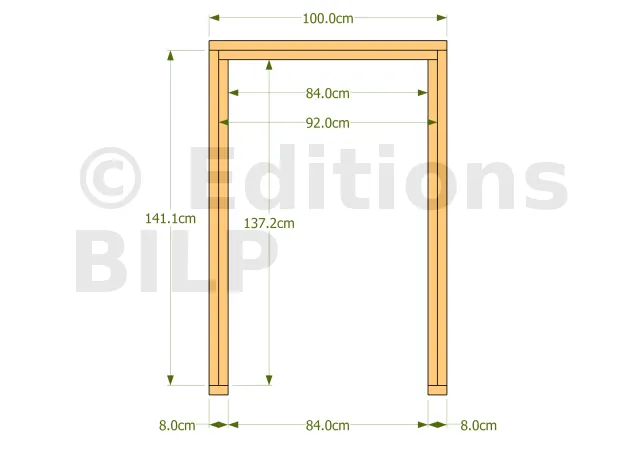

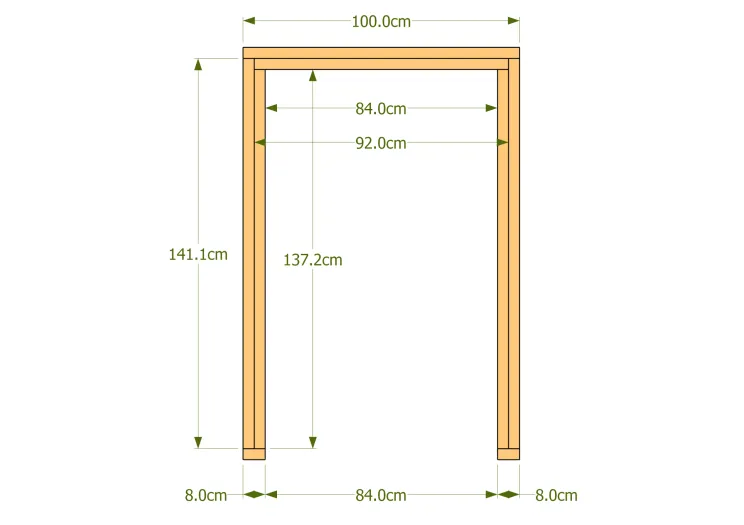

Dimensions ossatures M1
Id. Désignation Section Longueur Qté
M1a Lisse basse 6x4 cm 8 cm 2
M1b Lisse haute 6x4 cm 100 cm 1
M1c Montant 6x4 cm 141.1 cm 2
M1d Montant 6x4 cm 137.2 cm 2
M1e Montant 6x4 cm 92 cm 1
- Bardage - - 0.46 m²

Nomenclature du mur M2

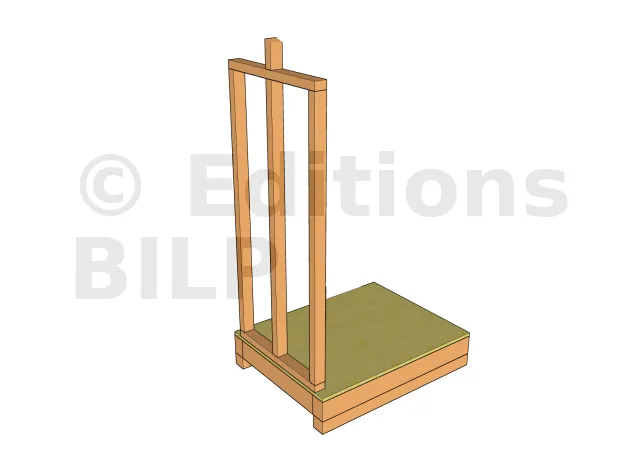

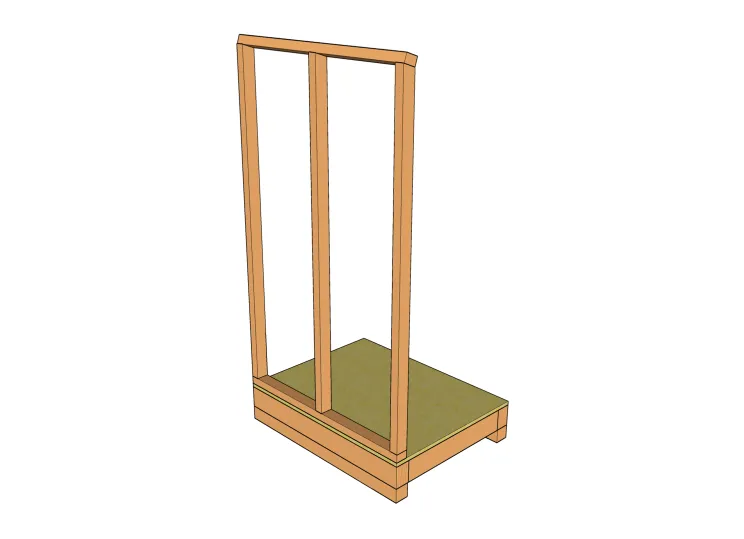

Ossatures Mur 2

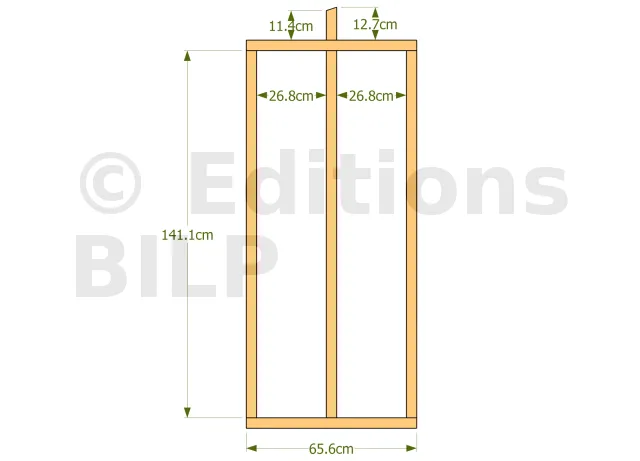

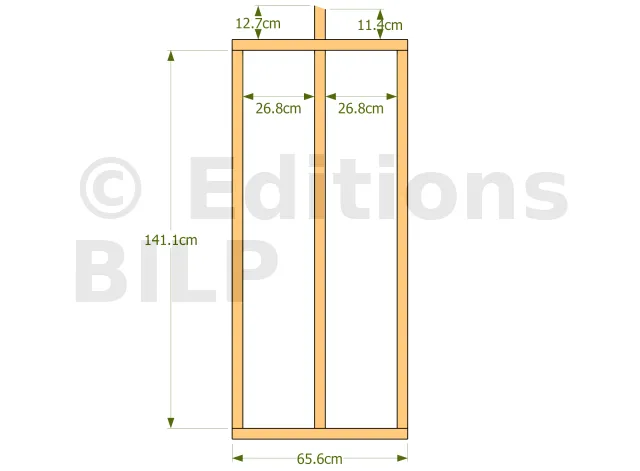

Dimensions ossatures M2
Id. Désignation Section Longueur Qté
M2a Lisses basse et haute 6x4 cm 65.6 cm 2
M2b Montant 6x4 cm 141.1 cm 3
M2c Montant 6x4 cm 12.7 cm 1
- Bardage - - 1.47 m²

Nomenclature du mur M3

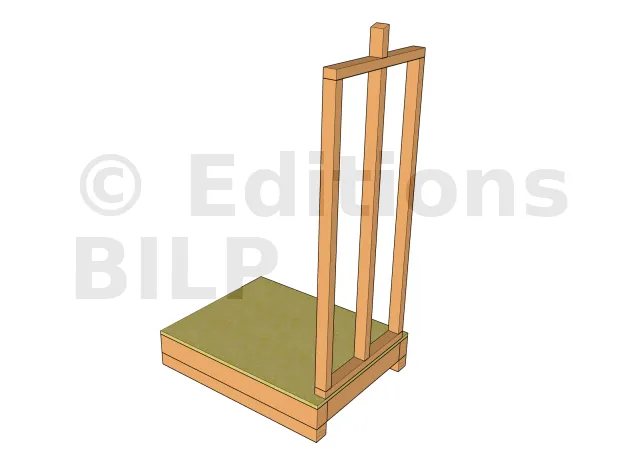

Ossatures Mur 3

Dimensions ossatures M3

Ce mur est le symétrique du mur M2.

Id. Désignation Section Longueur Qté
M3a Lisses basse et haute 6x4 cm 65.6 cm 2
M3b Montant 6x4 cm 141.1 cm 3
M3c Montant 6x4 cm 12.7 cm 1
- Bardage - - 1.47 m²

Nomenclature du mur M4

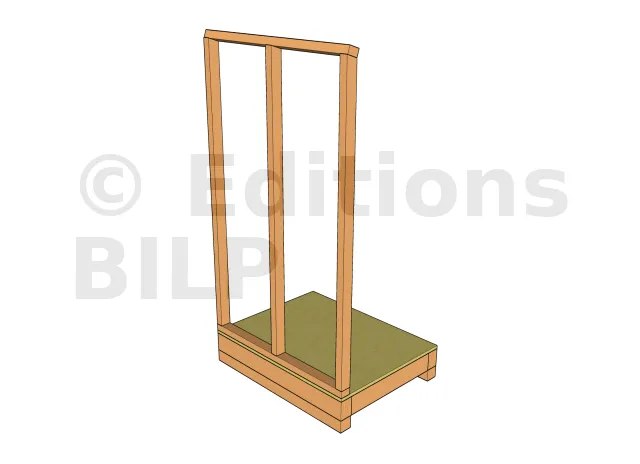

Ossatures Mur 4

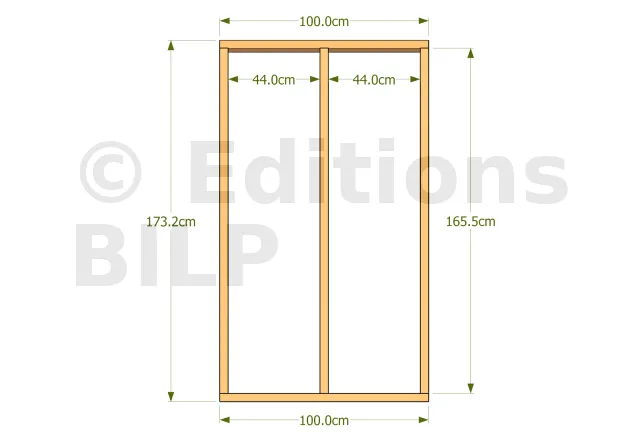

Dimensions ossatures M4
Id. Désignation Section Longueur Qté
M4a Lisses basse et haute 6x4 cm 100 cm 2
M4b Montant 6x4 cm 165.5 cm 3

Nomenclature de la toiture : chevrons

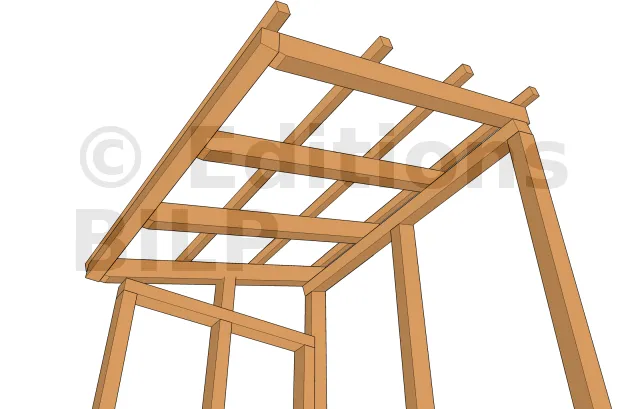

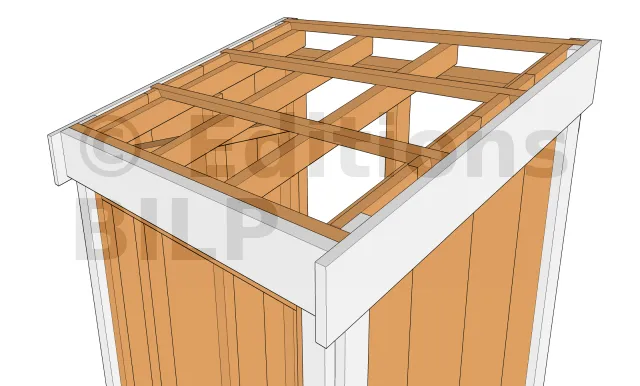

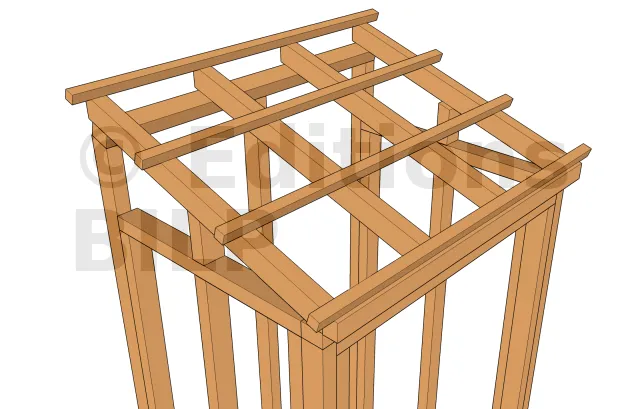

Vue chevron 1

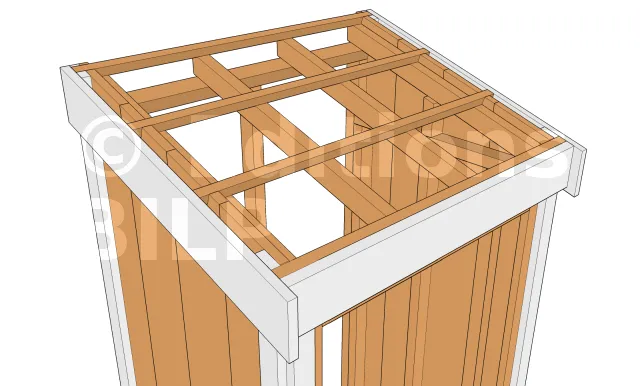

Vue chevron 2

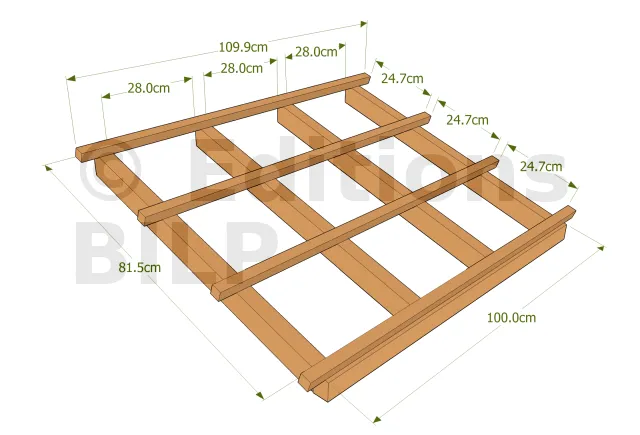

Dimensions chevrons 1

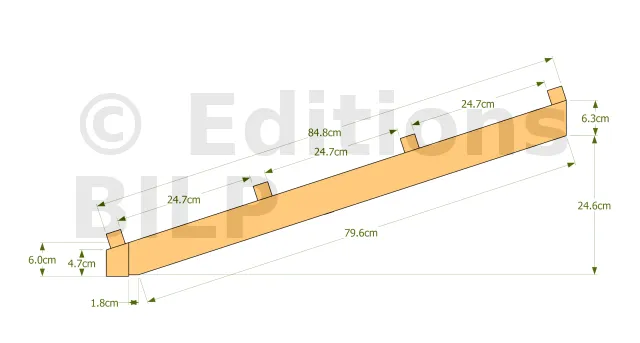

Dimensions chevrons 2
Id. Désignation Section Longueur Qté
Ch1 Chevron 6x4 cm 100 cm 1
Ch2 Chevron 6x4 cm 83.4 cm 4
Ch3 Liteau 2.7x2.7 cm 109.9 cm 3

Nomenclature de la toiture : planches de rive

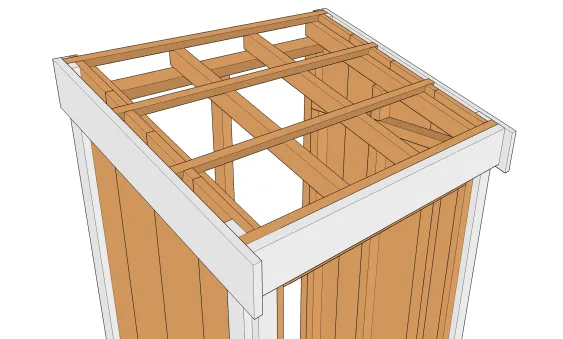

Bandes de rive 1
Bandes de rive 2

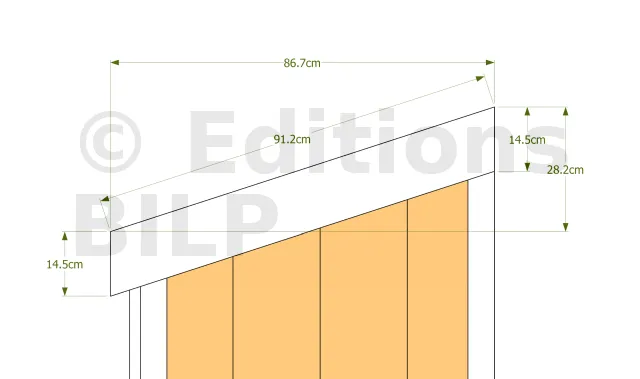

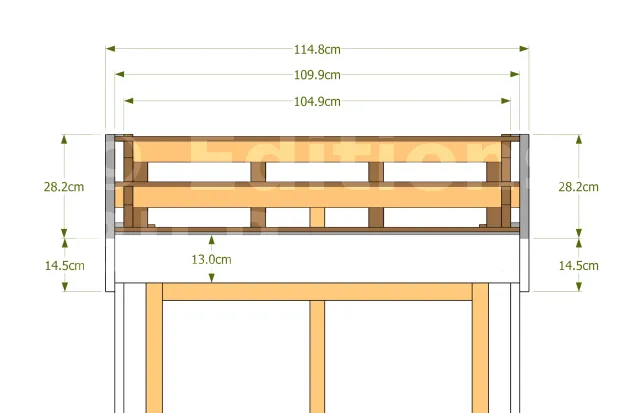

Dimensions bandes de rive 1
Dimensions bandes de rive 2
Id. Désignation Section Longueur Qté
PR1 Planche de rive 13x2.7 cm 109.9 cm 1
PR2 Planche de rive 13x2.7cm 96.7 cm 2


Nomenclature du bardage

Bardage vue 2
Bardage vue 1
Id. Désignation Section Longueur Qté
PB1 Planche de bardage 20x2.7 cm 199.3 cm 2
PB2 Planche de bardage 20x2.7 cm 192.9 cm 2
PB3 Planche de bardage 20x2.7 cm 186.4 cm 2
PB4 Planche de bardage 20x2.7 cm 180.1 cm 2
PB5 Planche de bardage 8x2.7 cm 161.9 cm 2
PB6 Planche de bardage 16.5x2.7 cm 84 cm 2
PB7 Planche de bardage 4.2x2.7 cm 84 cm 2
B1 Baguette 6x2.7 cm 199.3 cm 2
B2 Baguette 6x2.7 cm 175.3 cm 2
B3 Baguette 6x2.7 cm 161.9 cm 2

Nomenclature de la couverture en plaque polyester

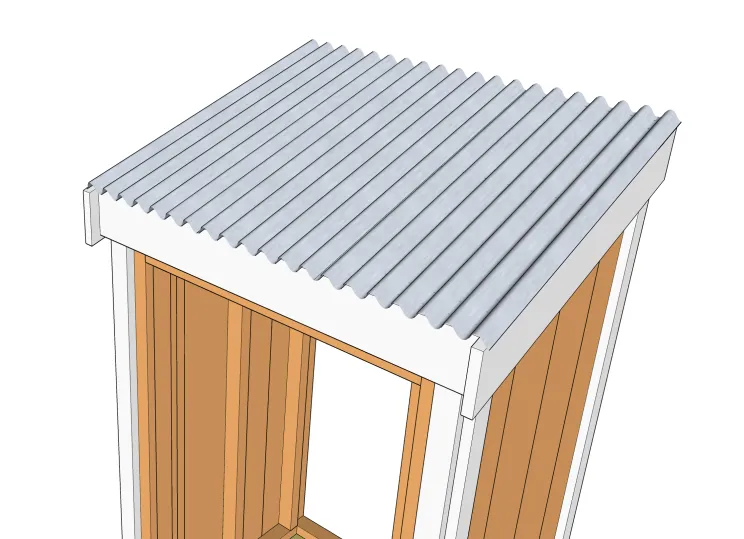

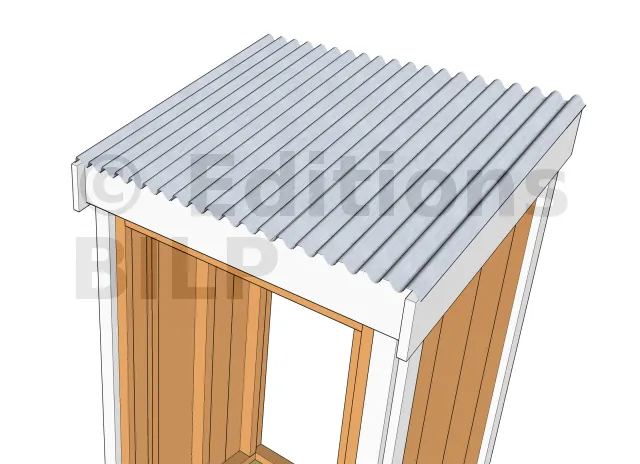

Revêtement en plaque polyester
Id. Désignation Dimension Longueur Qté
C Plaque de polyester ECO mirco onde 3x 200x75 cm 4.5 m² 1

Nomenclature de la porte

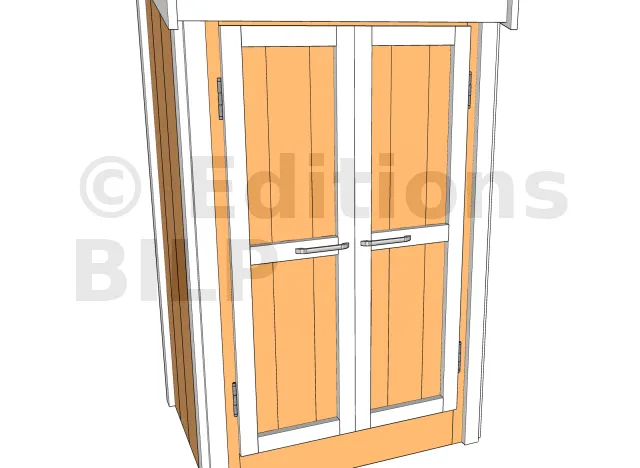

Vue porte

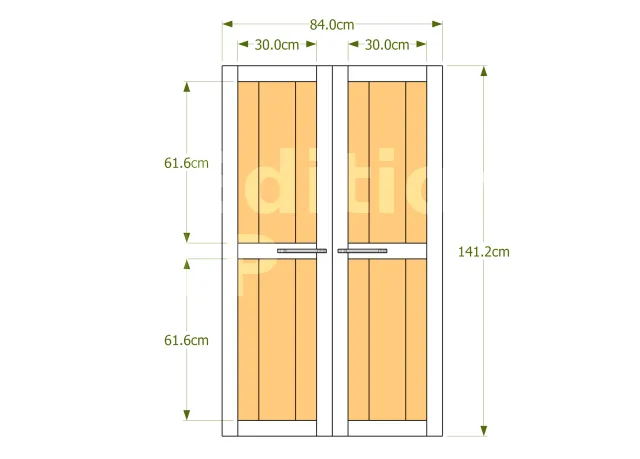

Dimensions de la porte
Id. Désignation Section Longueur Qté
P1 Planche de porte 14x2.7 cm 141.2 cm 6
P2 Planche de porte 9.8x2.7 cm 141.2 cm 4
P3 Planche de porte 11.5x2.7 cm 30 cm 6


[...]
