A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Voici un extrait gratuit du guide de construction :

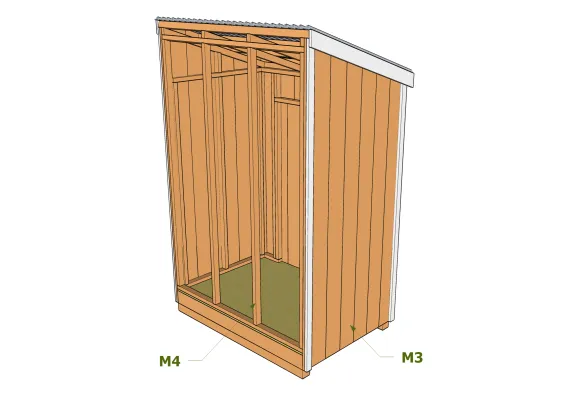

Composition globale de la structure

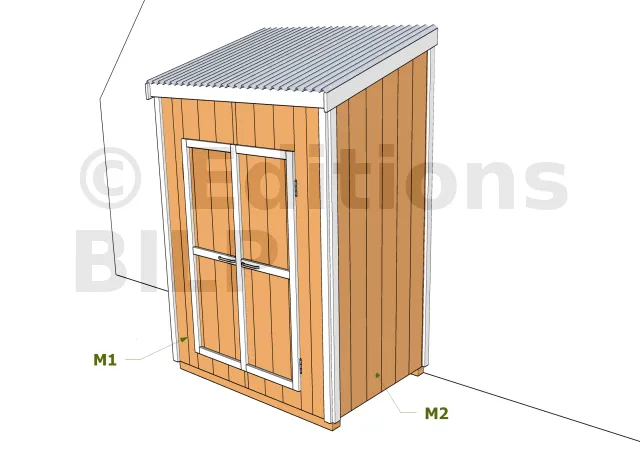

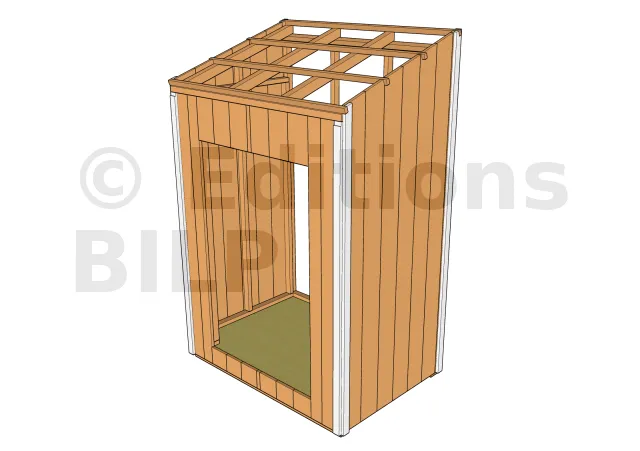

Murs M1 et M2

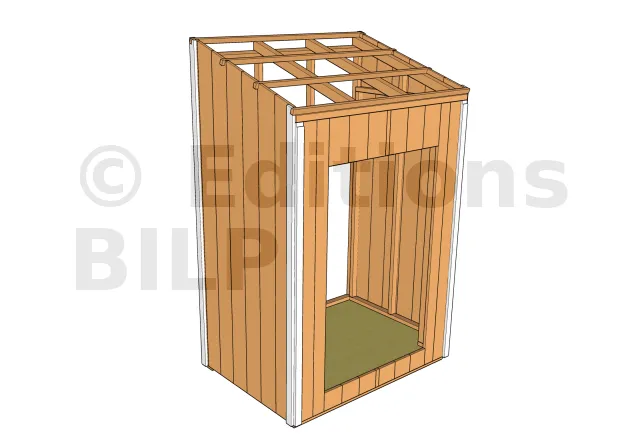

Murs M3 et M4

Nomenclature du mur M1

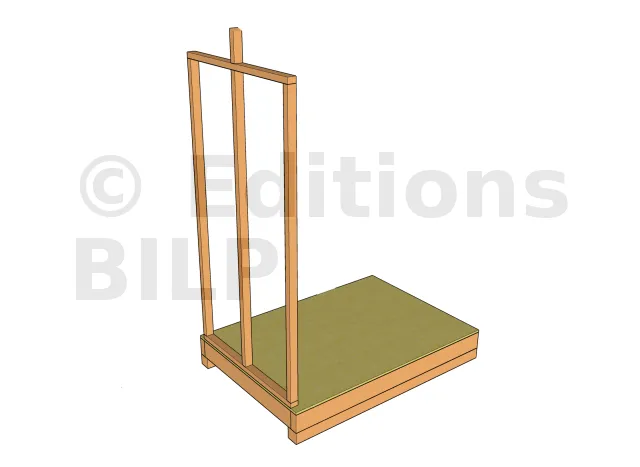

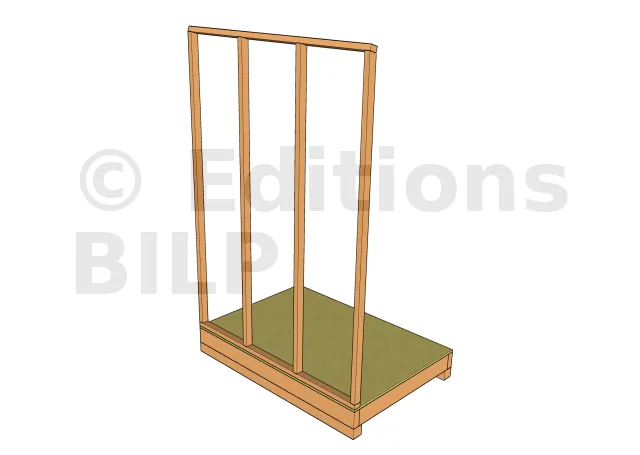

Ossatures Mur 1

Dimension Mur 1

Id. Désignation Section Longueur Qté
M1a Lisse basse 6x4 cm 29 cm 2
M1b Lisse haute 6x4 cm 180 cm 1
M1c Montant 6x4 cm 212.3 cm 4
M1d Montant 6x4 cm 181 cm 2
M1e Montant 6x4 cm 130 cm 1
M1f Montant 6x4 cm 27.3 cm 4
- Bardage - - 2.06 m²

Nomenclature du mur M2

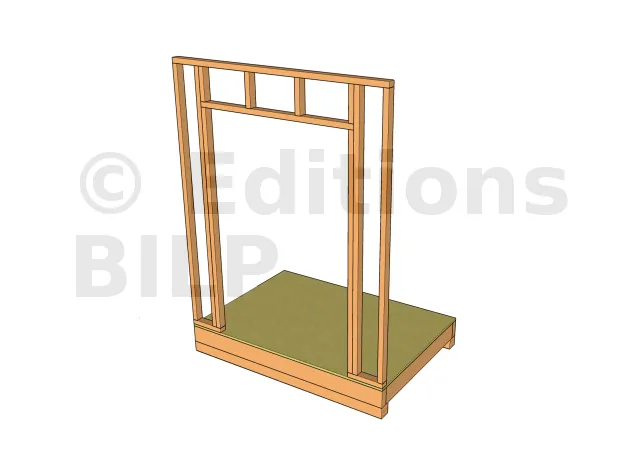

Ossatures Mur 2

Dimension Mur 2

Id. Désignation Section Longueur Qté
M2a Lisses basse et haute 6x4 cm 113.7 cm 2
M2b Montant 6x4 cm 212.3 cm 3
M2c Montant 6x4 cm 19.1 cm 1
- Bardage - - 3.31 m²

Nomenclature du mur M3

Ossatures Mur 3

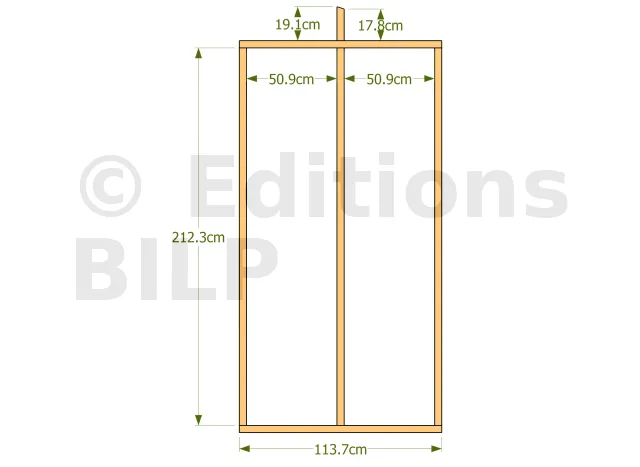

Dimension Mur 3

Ce mur est le symétrique du mur M2.

Id. Désignation Section Longueur Qté
M3a Lisses basse et haute 6x4 cm 113.7 cm 2
M3b Montant 6x4 cm 212.3 cm 3
M3c Montant 6x4 cm 19.1 cm 1
- Bardage - - 3.31 m²

Nomenclature du mur M4

Ossatures Mur 4

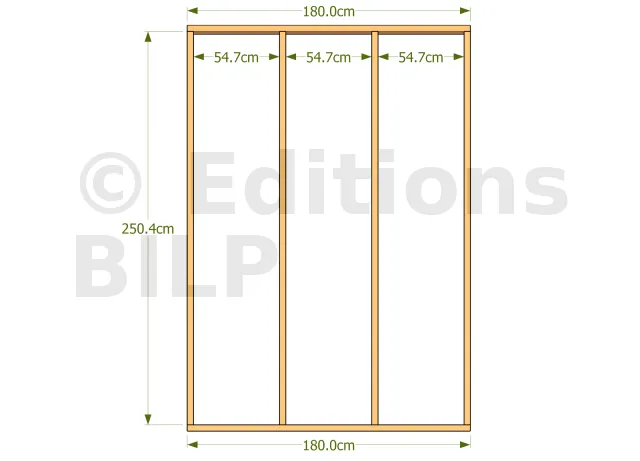

Dimension Mur 4
Id. Désignation Section Longueur Qté
M4a Lisses basse et haute 6x4 cm 180 cm 2
M4b Montant 6x4 cm 250.4 cm 4

Nomenclature de la toiture : chevrons

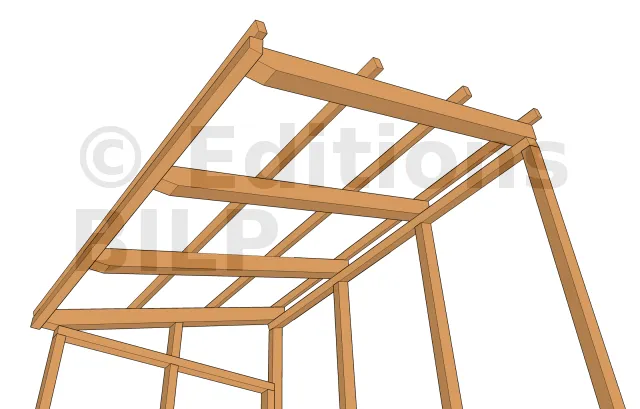

Vue chevron 1

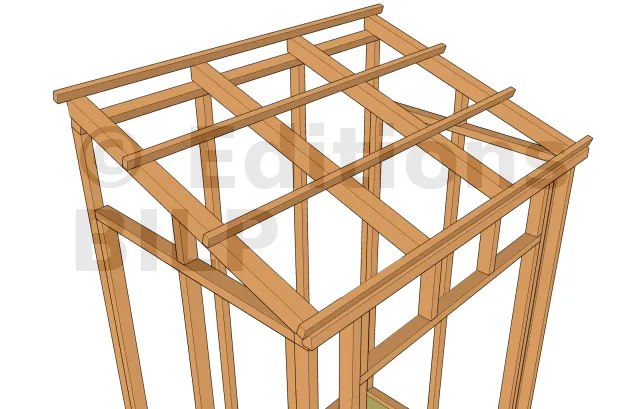

Vue chevron 2

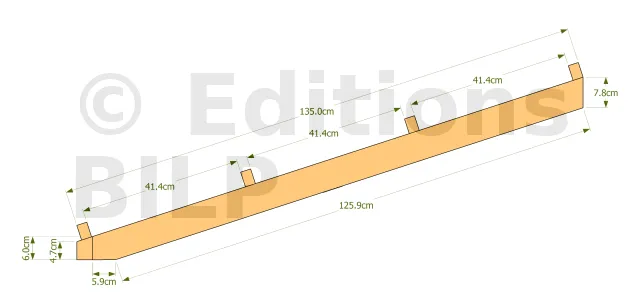

Dimension chevron 1
Dimension chevron 2
Id. Désignation Section Longueur Qté
Ch1 Chevron 6x4 cm 184.9 cm 1
Ch2 Chevron 7.5x6.3 cm 132.1 cm 4
Ch3 Chevron 4x2.7 cm 189.9 cm 4

Nomenclature de la toiture : planches de rive

Bande de rive1
Bande de rive 2

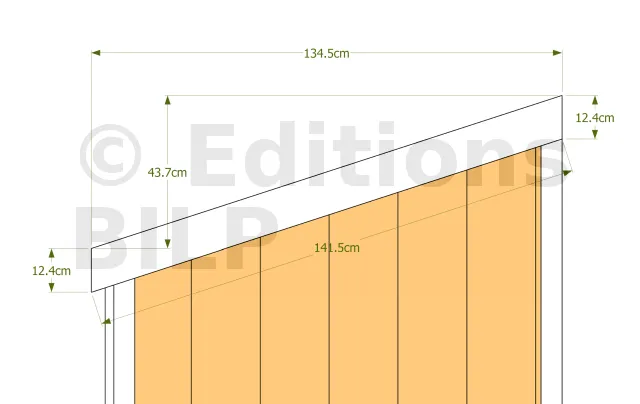

Dimensions bande de rive 1

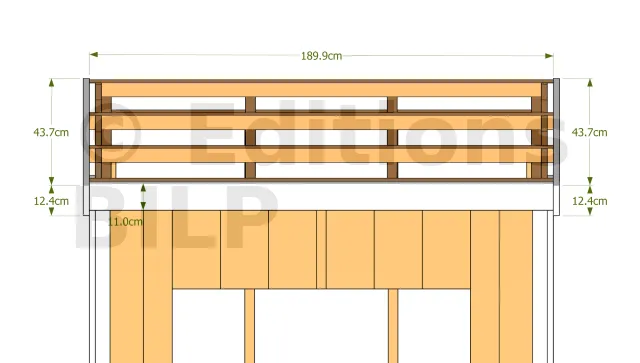

Dimensions bande de rive 2
Id. Désignation Section Longueur Qté
PR1 Planche de rive 11.8x2.7 cm 189.9 cm 1
PR2 Planche de rive 11.8x2.7cm 145.8 cm 2

Nomenclature du bardage

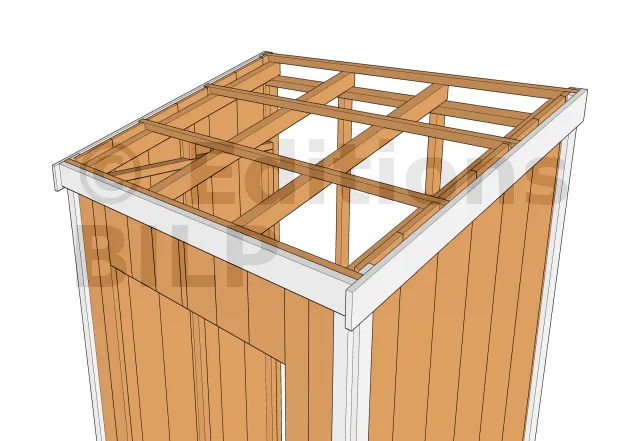

Bardage vue 1
Bardage vue 2
Id. Désignation Section Longueur Qté
PB1 Planche de bardage 7.5x2.7 cm 287.6 cm 2
PB2 Planche de bardage 20x2.7 cm 285.2 cm 2
PB3 Planche de bardage 20x2.7 cm 278.8 cm 2
PB4 Planche de bardage 20x2.7 cm 272.4 cm 2
PB5 Planche de bardage 20x2.7 cm 266 cm 2
PB6 Planche de bardage 20x2.7 cm 259 cm 2
PB7 Planche de bardage 20x2.7 cm 253.2 cm 2
PB8 Planche de bardage 20x2.7 cm 236.7 cm 2
PB9 Planche de bardage 20x2.7 cm 236.7 cm 2
PB10 Planche de bardage 20x2.7 cm 35.2 cm 6
PB11 Planche de bardage 3.9x2.7 cm 35.2 cm 1
PB12 Planche de bardage 20x2.7 cm 16.5 cm 6
PB13 Planche de bardage 3.9x2.7 cm 16.5 cm 1
B1 Baguette 6x2.7 cm 287.6 cm 2
B2 Baguette 6x2.7 cm 248 cm 2
B3 Baguette 6x2.7 cm 236.7 cm 2

Nomenclature de la couverture en plaque polyester

Revêtement en plaque polyester

Id. Désignation Dimension Longueur Qté
C Plaque de polyester ECO mirco onde 3x200x75 cm 2.75 m² 1

Nomenclature de la porte

Vue porte
Dimension porte

Id. Désignation Section Longueur Qté
P1 Planche de porte 15.25x2.7 cm 185 cm 8
P2 Baguette pour porte 6x2.7 cm 185 cm 4
P3 Baguette pour porte 6x2.7 cm 49 cm 6


[...]
