A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Voici un extrait gratuit du guide de construction :

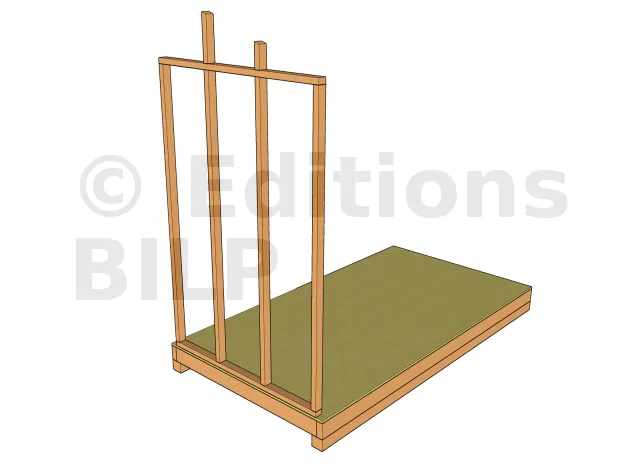

Composition globale de la structure

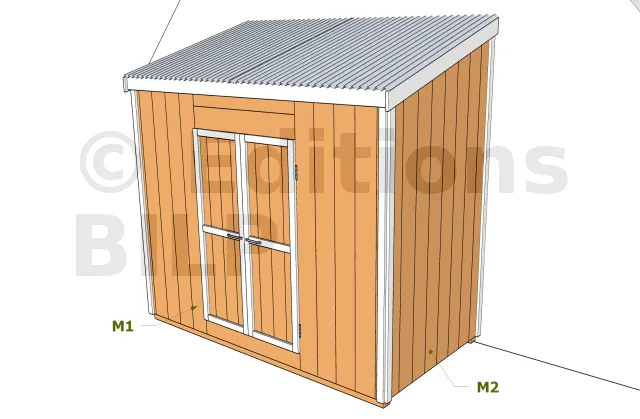

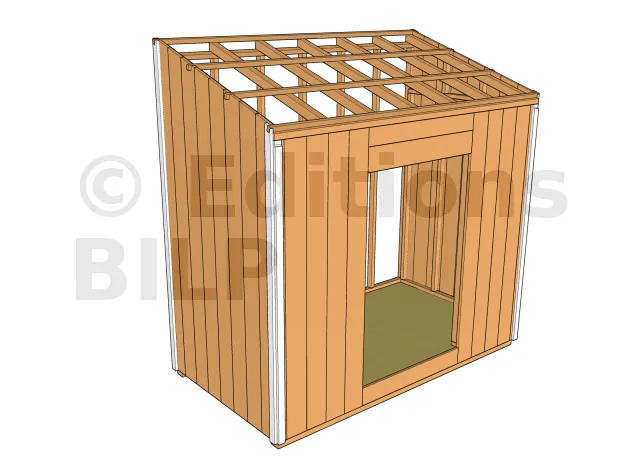

Murs M1 et M2

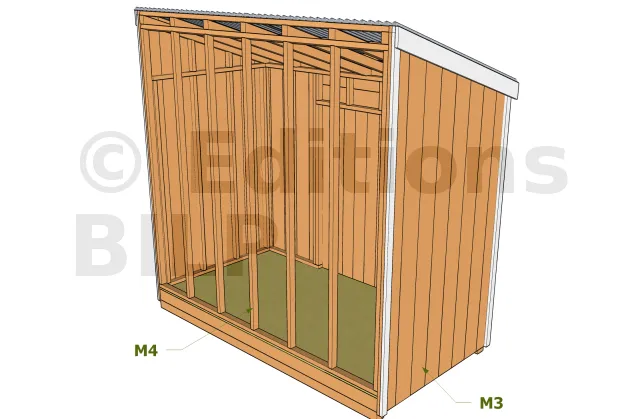

Murs M3 et M4

Nomenclature du mur M1

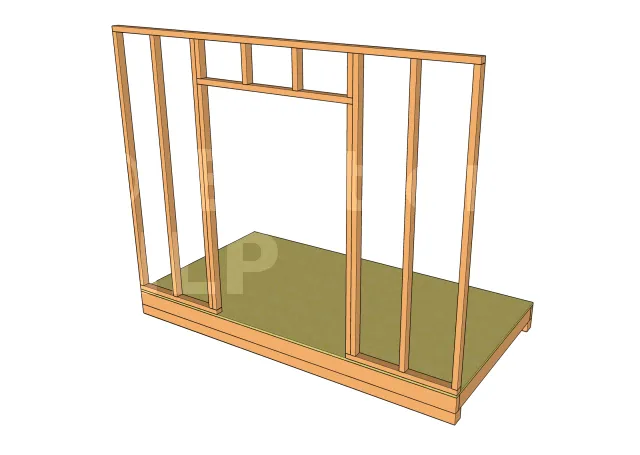

Ossatures Mur 1


Dimensions ossatures M1

Id. Désignation Section Longueur Qté
M1a Lisse basse 6x4 cm 86.5 cm 2
M1b Lisse haute 6x4 cm 295.1 cm 1
M1c Montant 6x4 cm 212.5 cm 6
M1d Montant 6x4 cm 181 cm 2
M1e Montant 6x4 cm 130 cm 1
M1f Montant 6x4 cm 27.5 cm 4
- Bardage - - 4.72 m²

Nomenclature du mur M2

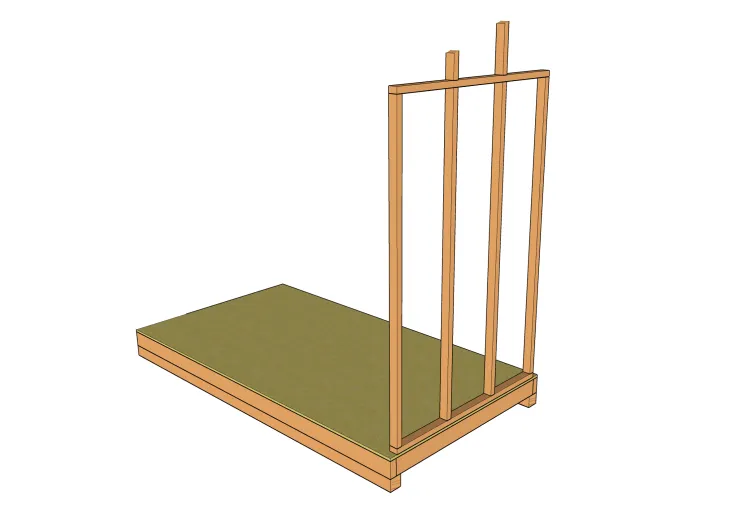

Ossatures Mur 2

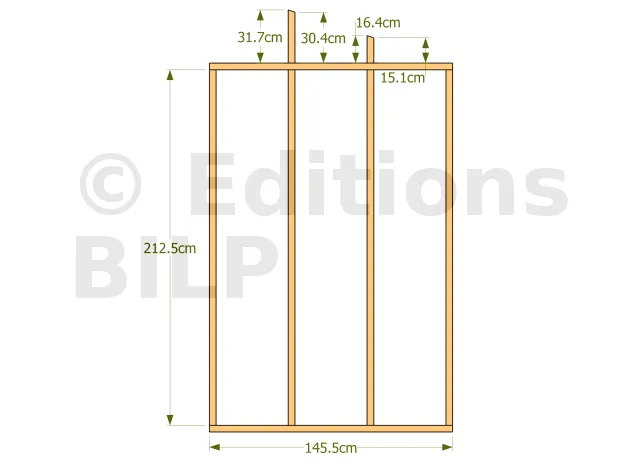

Dimensions ossatures M2

Id. Désignation Section Longueur Qté
M2a Lisses basse et haute 6x4 cm 145.5 cm 2
M2b Montant 6x4 cm 212.5 cm 4
M2c Montant 6x4 cm 31.7 cm 1
M2d Montant 6x4 cm 16.4 cm 1
- Bardage - - 4.35 m²

Nomenclature du mur M3

Ossatures Mur 3
Dimensions ossatures M3

Ce mur est le symétrique du mur M2.

Id. Désignation Section Longueur Qté
M3a Lisses basse et haute 6x4 cm 145.5 cm 2
M3b Montant 6x4 cm 212.5 cm 4
M3c Montant 6x4 cm 31.7 cm 1
M3d Montant 6x4 cm 16.4 cm 1
- Bardage - - 4.35 m²

Nomenclature du mur M4

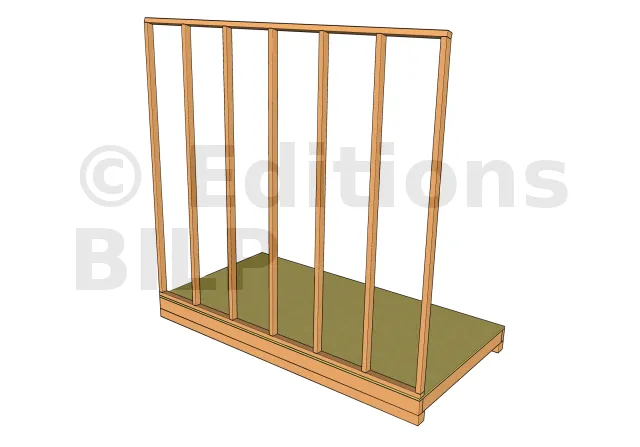

Ossatures Mur 4

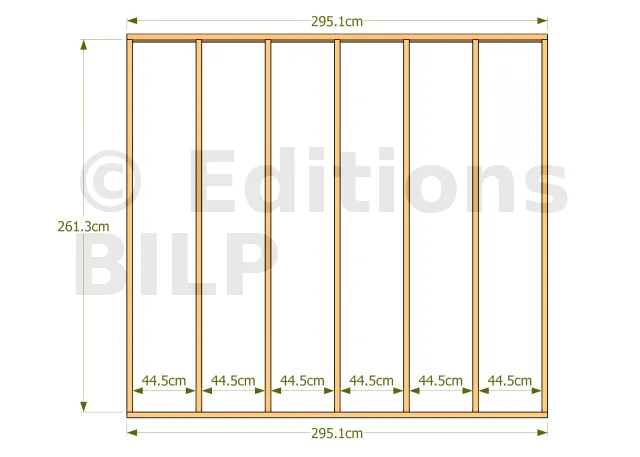

Dimensions ossatures M4
Id. Désignation Section Longueur Qté
M4a Lisses basse et haute 6x4 cm 295.1 cm 2
M4b Montant 6x4 cm 261.3 cm 7

Nomenclature de la toiture : chevrons

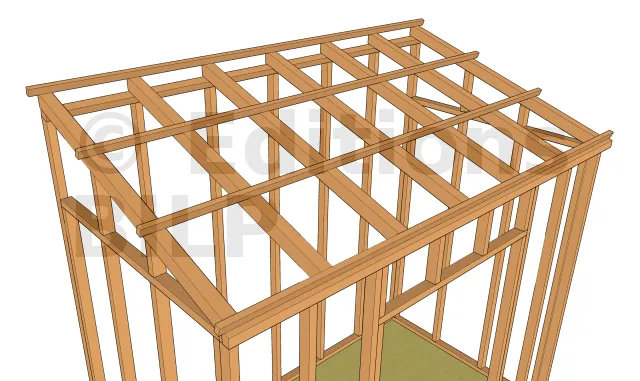

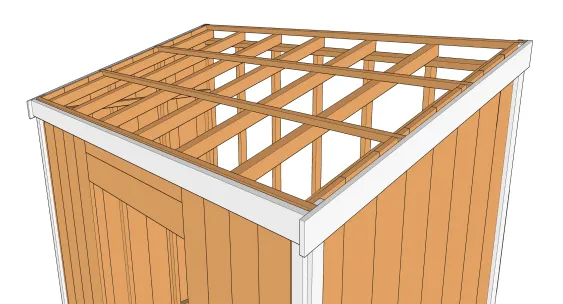

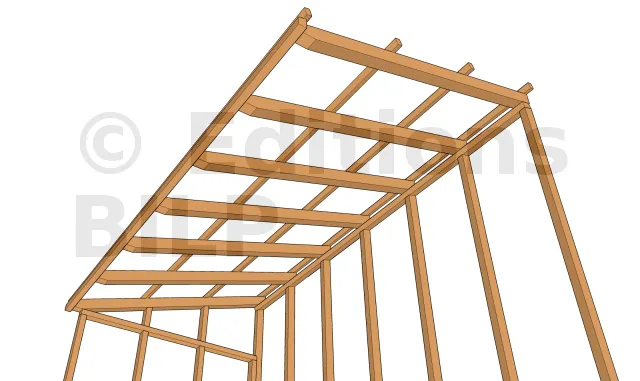

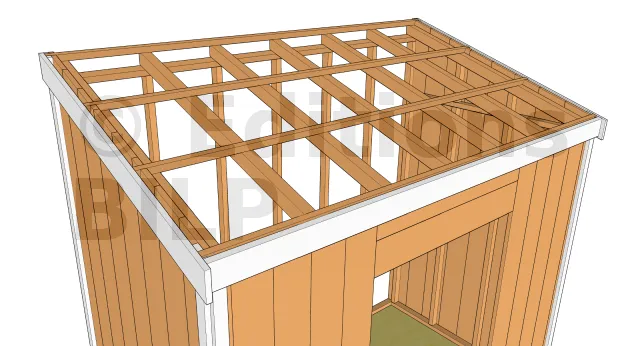

Vue chevron et liteau 1
Vue chevron et liteau 2

Dimensions chevrons et liteaux 1
Dimensions chevrons et liteaux 2

Id. Désignation Section Longueur Qté
Ch1 Chevron 6x4 cm 300.4 cm 1
Ch2 Chevron 7.5x6.3 cm 165.5 cm 7
Ch3 Liteau 4x2.7 cm 305.3 cm 4

Nomenclature de la toiture : planches de rive

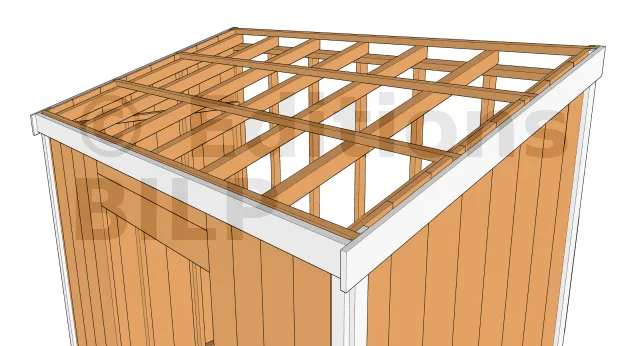

Vue bandes de rive1
Vue bandes de rive 2

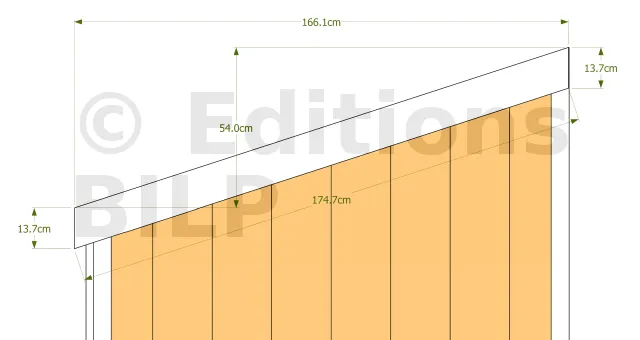

Dimensions bandes de rive 1

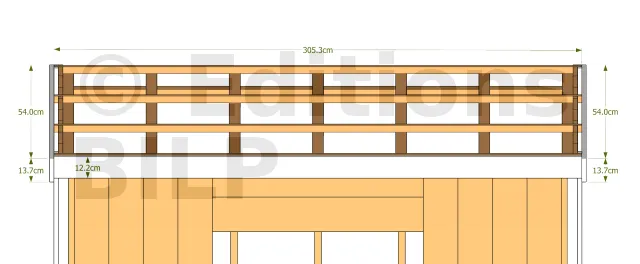

Dimensions bandes de rive 2
Id. Désignation Section Longueur Qté
PR1 Planche de rive 13x2.7 cm 305.3 cm 1
PR2 Planche de rive 13x2.7cm 179.4 cm 2

Nomenclature du bardage

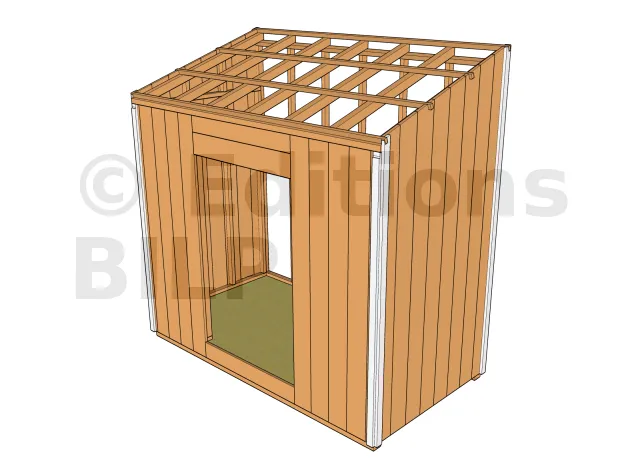

Bardage vue 1
Bardage vue 2
Id. Désignation Section Longueur Qté
PB1 Planche de bardage 20x2.7 cm 298 cm 2
PB2 Planche de bardage 20x2.7 cm 291.5 cm 2
PB3 Planche de bardage 20x2.7 cm 285 cm 2
PB4 Planche de bardage 20x2.7 cm 278.5 cm 2
PB5 Planche de bardage 20x2.7 cm 272 cm 2
PB6 Planche de bardage 20x2.7 cm 265.5 cm 2
PB7 Planche de bardage 20x2.7 cm 259 cm 2
PB8 Planche de bardage 20x2.7 cm 252.5 cm 2
PB9 Planche de bardage 6.6x2.7 cm 236.7 cm 2
PB10 Planche de bardage 20x2.7 cm 236.7 cm 8
PB11 Planche de bardage 16.5x2.7 cm 122 cm 1
PB12 Planche de bardage 20x2.7 cm 122 cm 1
PB13 Planche de bardage 15.2x2.7 cm 122 cm 1
B1 Baguette 6x2.7 cm 298 cm 2
B2 Baguette 6x2.7 cm 248 cm 2
B3 Baguette 6x2.7 cm 236.7 cm 2

Nomenclature de la couverture en plaque polyester

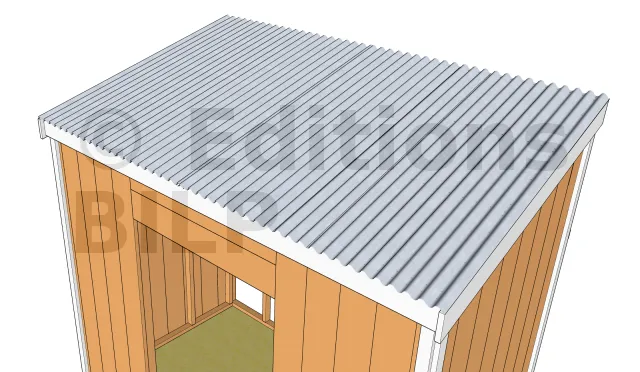

Revêtement en plaque polyester
Id. Désignation Dimension Surface toiture Qté
C Plaque de polyester ECO mirco onde 200x92 cm 5.46 m² 4

Nomenclature de la porte

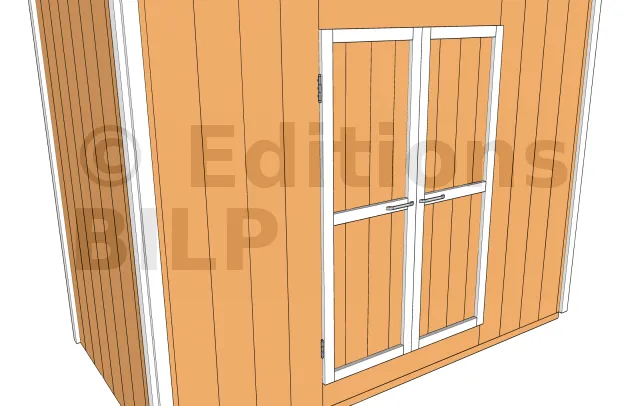

Vue porte

Dimensions porte

Id. Désignation Section Longueur Qté
P1 Planche de porte 15.25x2.7 cm 185 cm 8
P2 Baguette pour porte 6x2.7 cm 185 cm 4
P3 Baguette pour porte 6x2.7 cm 49 cm 6


[...]

...Il y a une suite !
