Eléments constitutifs Nomenclature des matériaux

Bruno Caillard

A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Voici un extrait gratuit du guide de construction :

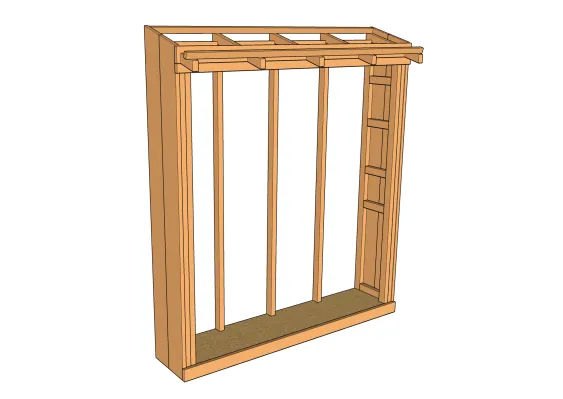

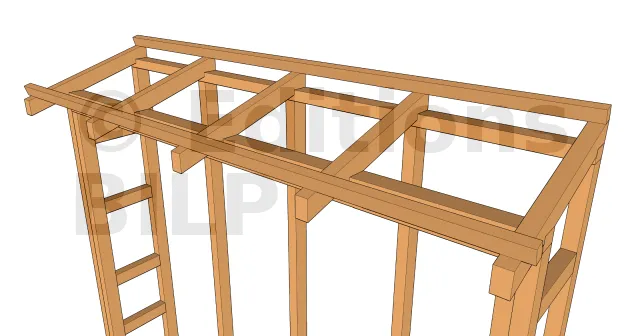

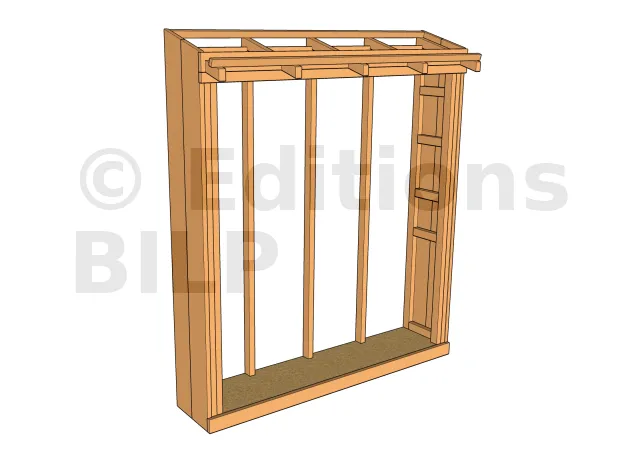

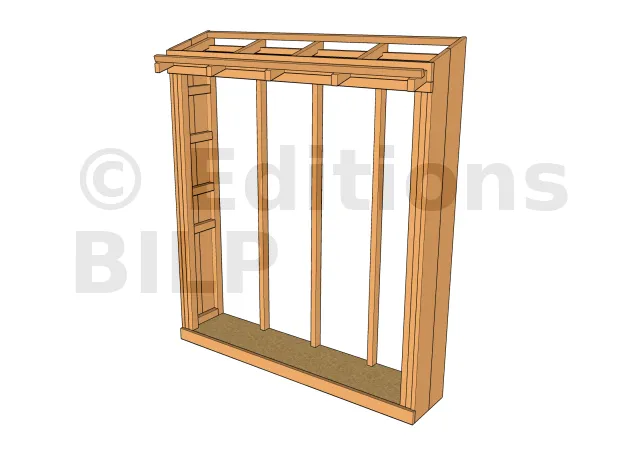

Composition globale de la structure

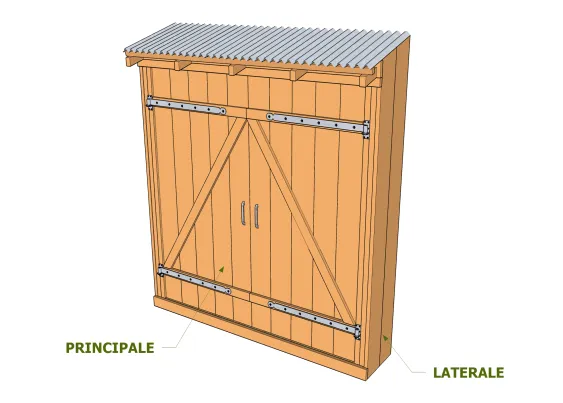

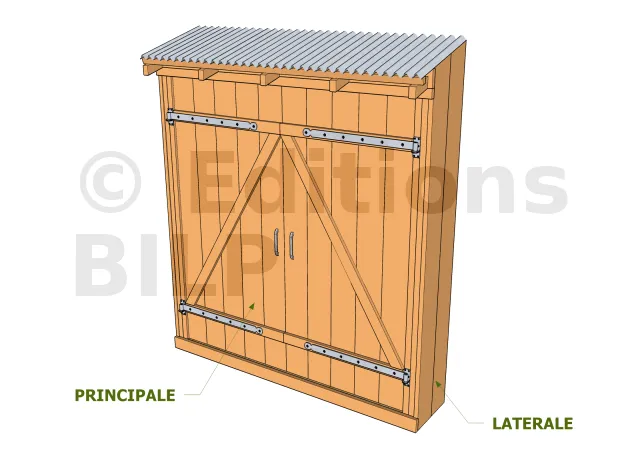

Murs FACE et LATERAL

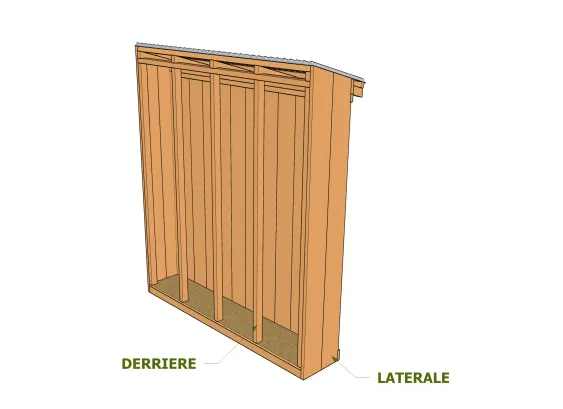

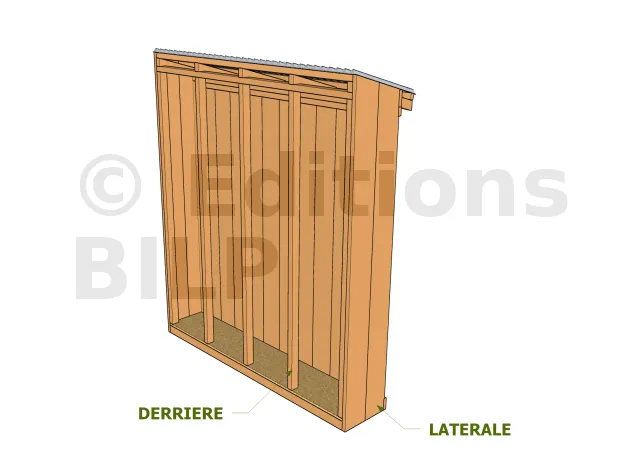

Murs LATERAL et DERRIERE

Nomenclature du mur de FACE

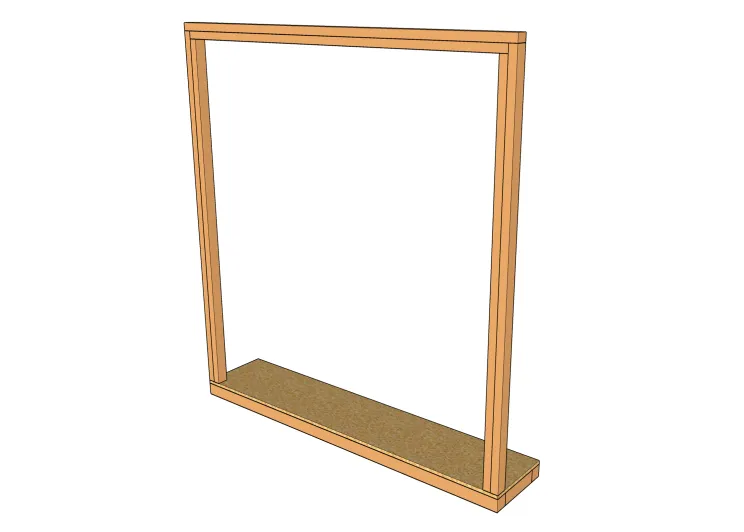

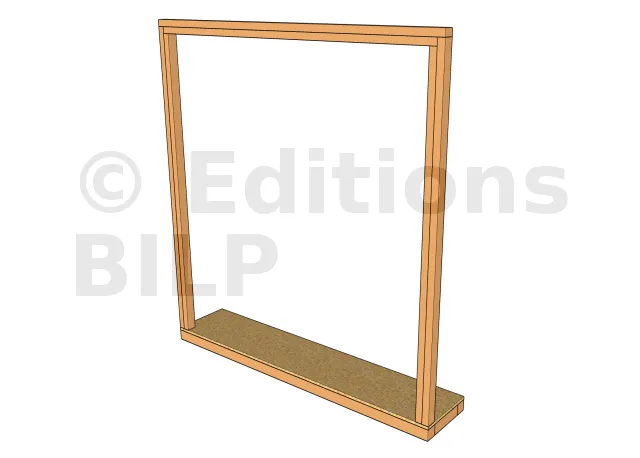

Ossatures mur de FACE

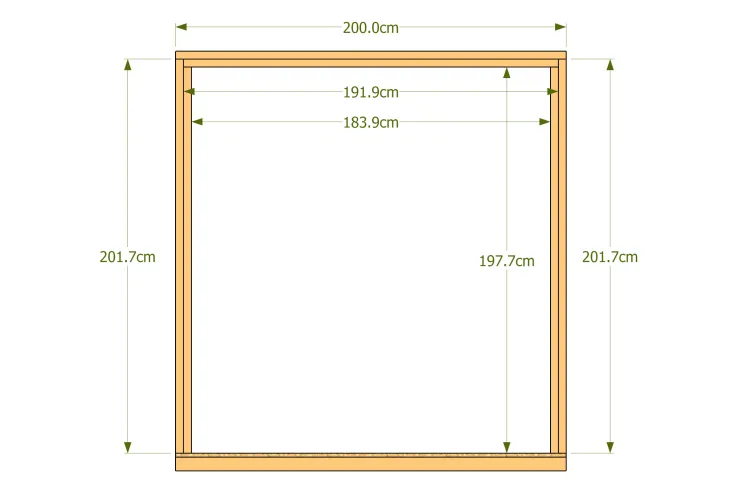

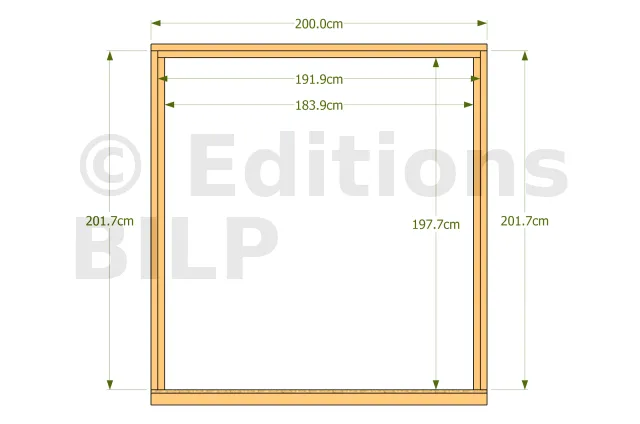

Dimensions ossautres mur FACE
Id. Désignation Section Longueur Qté
M1a Lisse haute 6x4 cm 200 cm 1
M1b Cadre porte haute 6x4 cm 191.9 cm 1
M1c Cadre porte latéral 6x4 cm 197.7 cm 2
M1d Montant 6x4 cm 201.7 cm 2
- Bardage - - 0.51 m²

Nomenclature des murs LATERAUX

Ossatures murs LATERAUX

Dimensions ossatures murs LATERAUX

Id. Désignation Section Longueur Qté
M2a Montant 6x4 cm 27.3 cm 10
- Bardage - - 2 x 0.92 m²

Nomenclature du mur DERRIÈRE

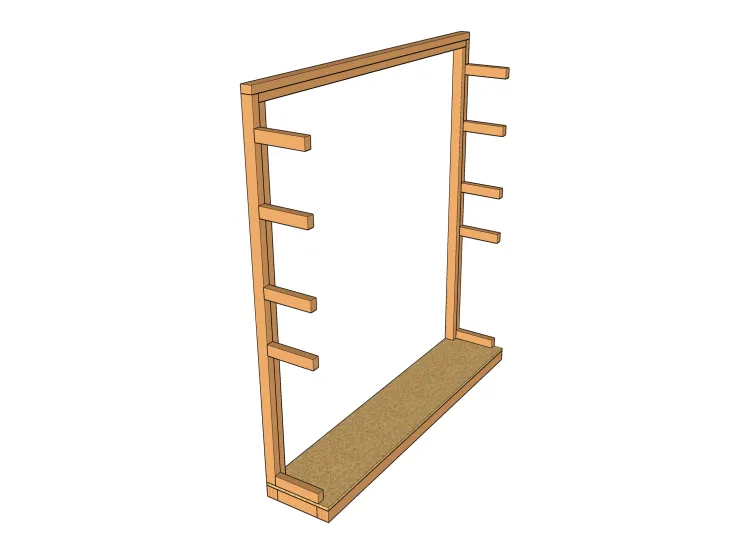

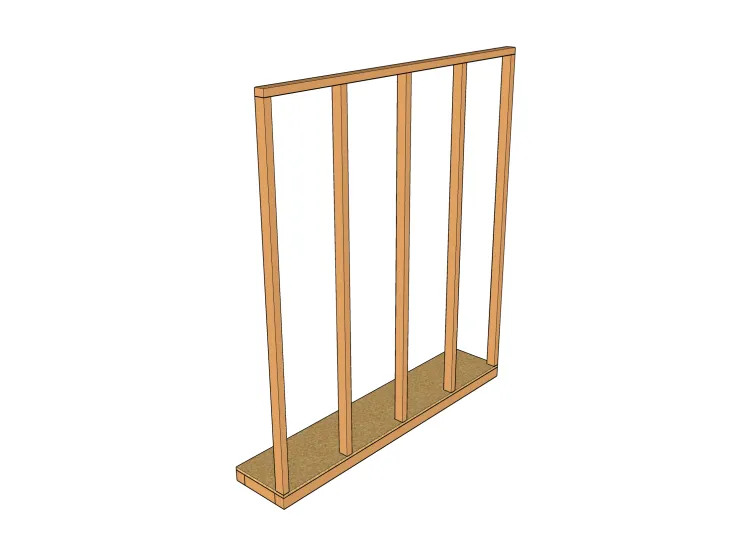

Ossatures mur de DERRIERE

Dimensions ossatures mur DERRIERE

Id. Désignation Section Longueur Qté
M4a Lisses haute 6x4 cm 200 cm 1
M4b Montant 6x4 cm 211.5 cm 5

Nomenclature de la toiture : chevrons et liteaux

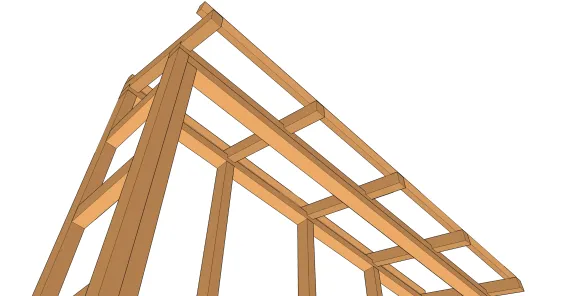

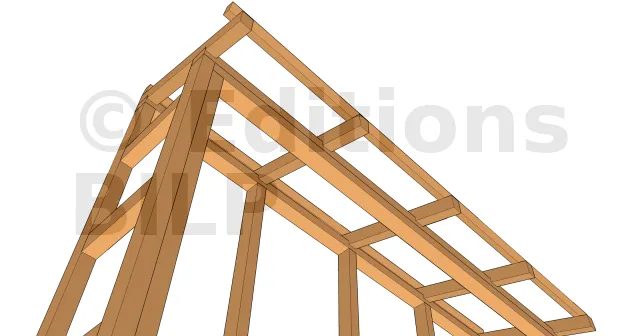

Vue 1 chevrons et liteaux
Vue 2 chevrons et liteaux

Dimensions chevrons et liteaux 1
Dimensions chevrons et liteaux 2

Id. Désignation Section Longueur Qté
Ch1 Chevron 6x4 cm 60.3 cm 5
Ch2 Liteau 4x2.7 cm 200 cm 1
Ch3 Liteau 4x2.7 cm 205.3 cm 1

Nomenclature de la toiture : closoirs

Vue closoirs
Dimensions closoirs

Id. Désignation Section Longueur Qté
CL1 Closoir 6x4 cm 45 cm 4

Nomenclature du bardage

Bardage vue 1
Bardage vue 2


Id. Désignation Section Longueur Qté
PB1 Planche de bardage 20x2.7 cm 234.8 cm 2
PB2 Planche de bardage 20x2.7 cm 229 cm 2
PB3 Planche de bardage 20x2.7 cm 205.3 cm 1
PB4 Planche de bardage 5.6x2.7 cm 205.3 cm 1
PB5 Planche de bardage 10.2x2.7 cm 205.3 cm 1

Nomenclature de la couverture en plaque polyester

Revêtement en plaque polyester

Id. Désignation Dimension Longueur Qté
C Plaque de polyester ECO mirco onde 1 (200x75 cm) 1.5 m² 1

Nomenclature de la porte

Vue porte
Dimensions porte

Id. Désignation Section Longueur Qté
P1 Planche de porte 18.39x2.7 cm 197.7 cm 10
P2 Baguette pour porte 7x2.7 cm 91 cm 4
P3 Baguette pour porte 7x2.7 cm 164.4 cm 2


[...]

...Il y a une suite !
