Eléments constitutifs Nomenclature des matériaux

Bruno Caillard

A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Voici un extrait gratuit du guide de construction :

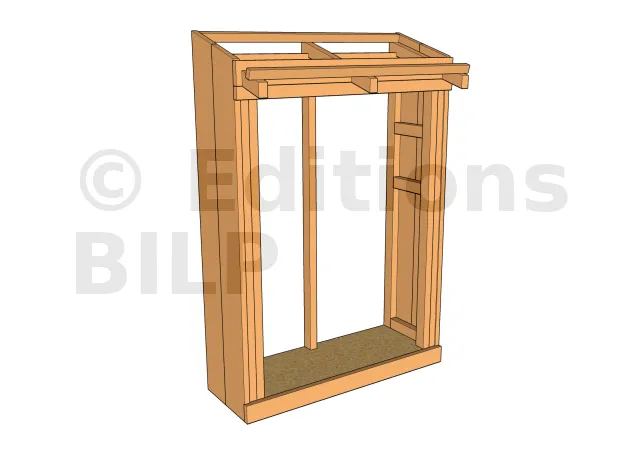

Composition globale de la structure

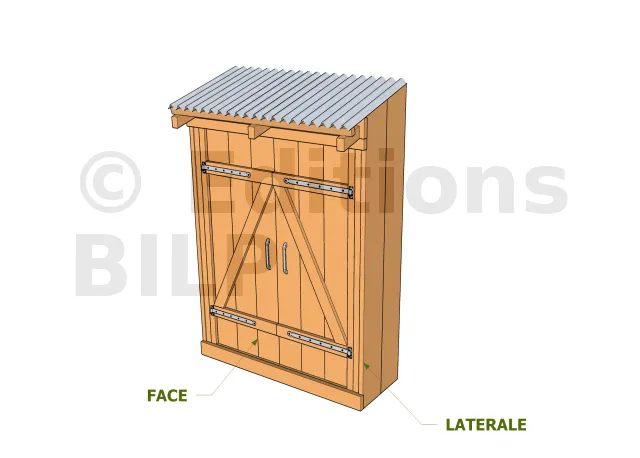

Murs FACE et LATERAL

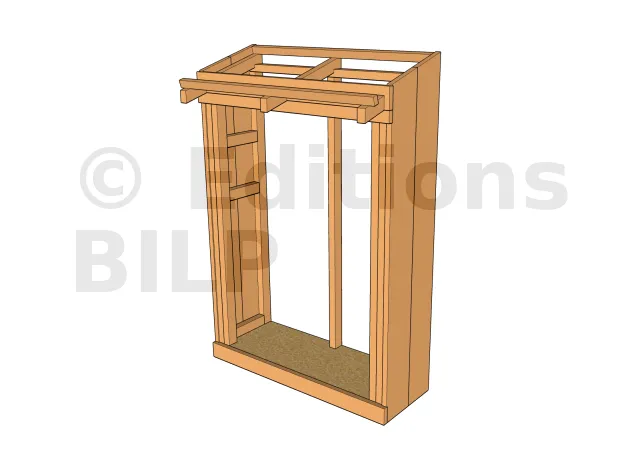

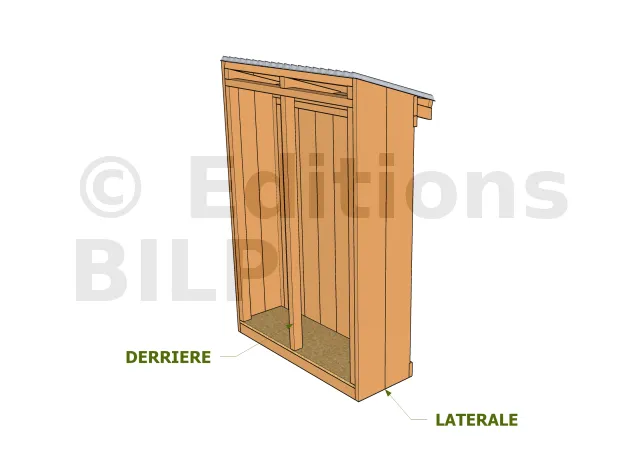

Murs LATERAL et DERRIERE

Nomenclature du mur de FACE

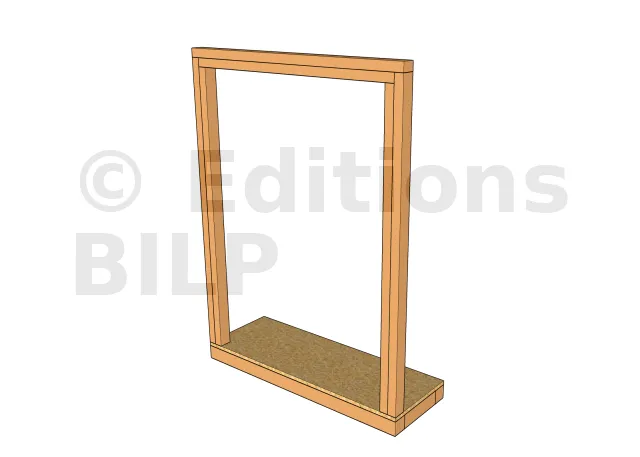

Ossatures mur de FACE

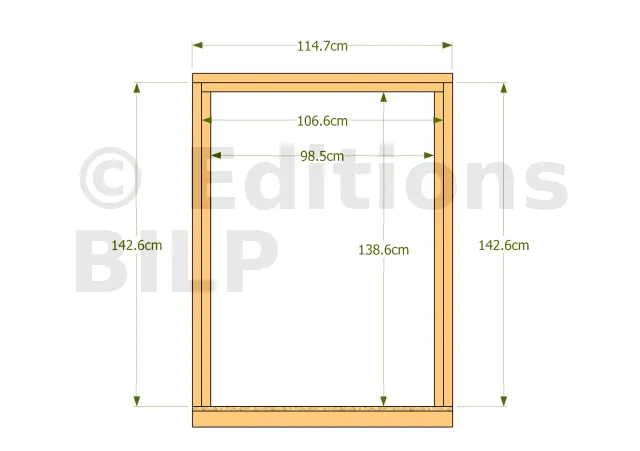

Dimensions ossatures mur FACE
Id. Désignation Section Longueur Qté
M1a Lisse haute 6x4 cm 142.6 cm 2
M1b Montant porte 6x4 cm 138.6 cm 2
M1c Montant porte 6x4 cm 106.6 cm 1
M1d Montant 6x4 cm 114.7 cm 1
- Bardage - - 0.30 m²

Nomenclature des murs LATÉRAUX

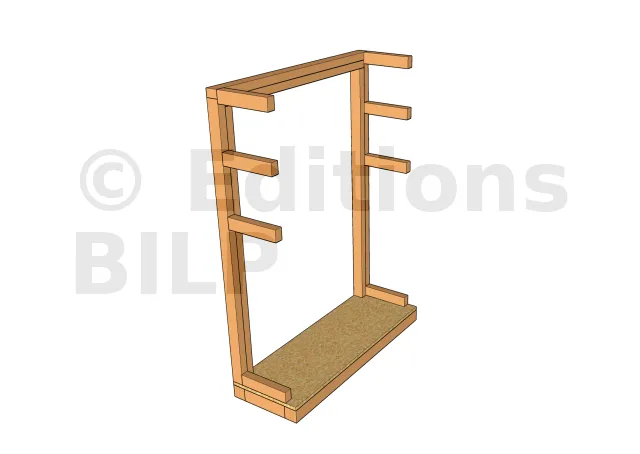

Ossatures murs LATERAUX

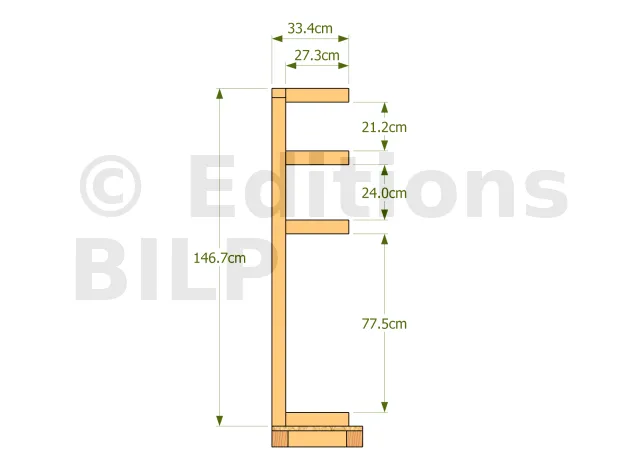

Dimensions ossatures murs LATERAUX
Id. Désignation Section Longueur Qté
M2a Montant 6x4 cm 27.3 cm 8
- Bardage - - 2 x 0.69 m²

Nomenclature du mur DERRIÈRE

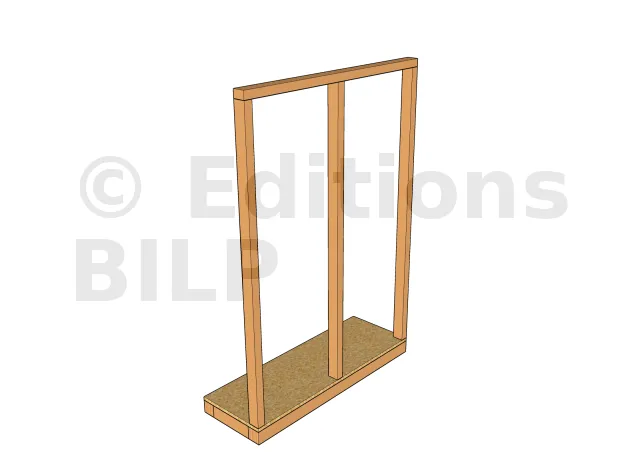

Ossatures mur de DERRIERE

Dimensions ossatures mur DERRIERE
Id. Désignation Section Longueur Qté
M4a Montant 6x4 cm 152.4 cm 3
M4b Lisse haute 6x4 cm 114.7 cm 1

Nomenclature de la toiture : chevrons et liteaux

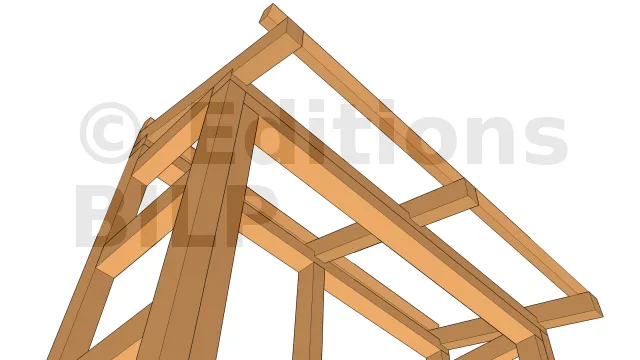

Vue chevron 1
Vue chevron 2

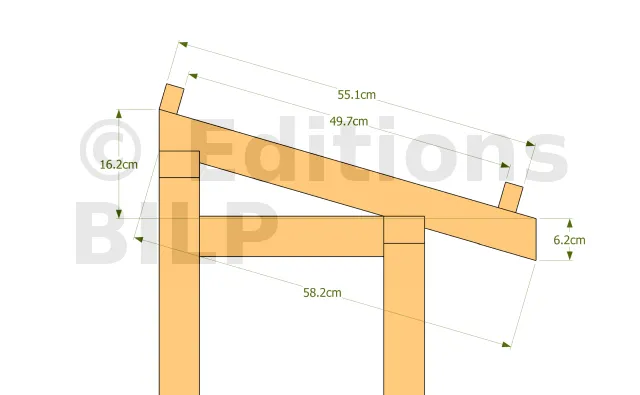

Dimension chevron 1
Dimension chevron 2
Id. Désignation Section Longueur Qté
Ch1 Chevron 6x4 cm 60.3 cm 3
Ch2 Liteau 4x2.7 cm 120 cm 1
Ch3 Liteau 4x2.7 cm 114.7 cm 1

Nomenclature de la toiture : closoirs

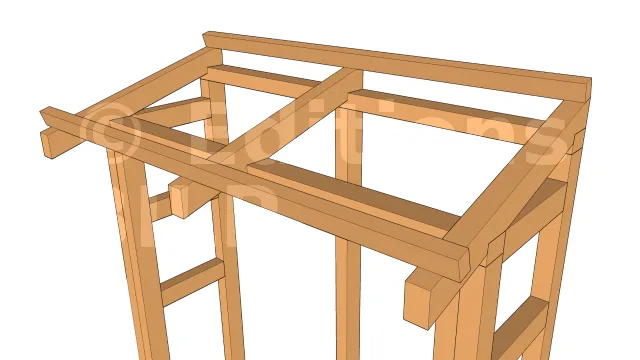

Vue closoirs

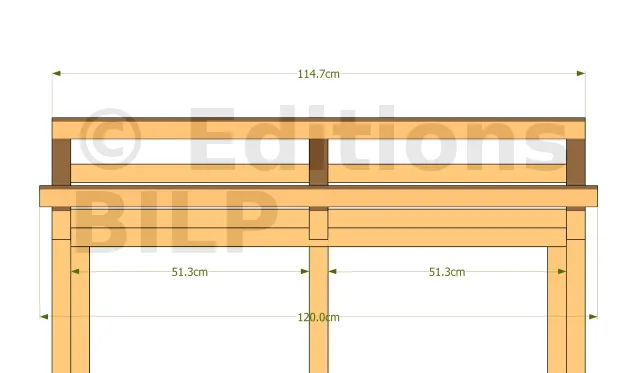

Dimensions closoirs

Id. Désignation Section Longueur Qté
CL1 Closoir 6x4 cm 51.3 cm 2

Nomenclature du bardage

Vue bardage 1
Vue bardage 2


Id. Désignation Section Longueur Qté
PB1 Planche de bardage 20x2.7 cm 175.7 cm 2
PB2 Planche de bardage 20x2.7 cm 169.9 cm 2
PB3 Planche de bardage 10.2x2.7 cm 120 cm 1
PB4 Planche de bardage 5.6x2.7 cm 120 cm 1
PB5 Planche de bardage 9x2.7 cm 120 cm 1

Nomenclature de la couverture en plaque polyester

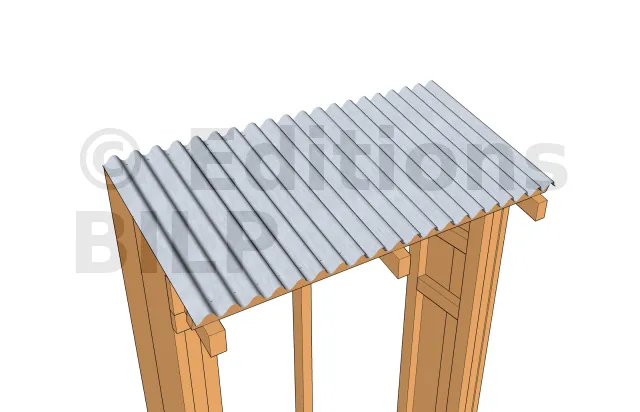

Revêtement en plaque polyester
Id. Désignation Dimension Longueur Qté
C Plaque de polyester ECO mirco onde 1 (200x75 cm) 1.5 m² 1

Nomenclature de la porte

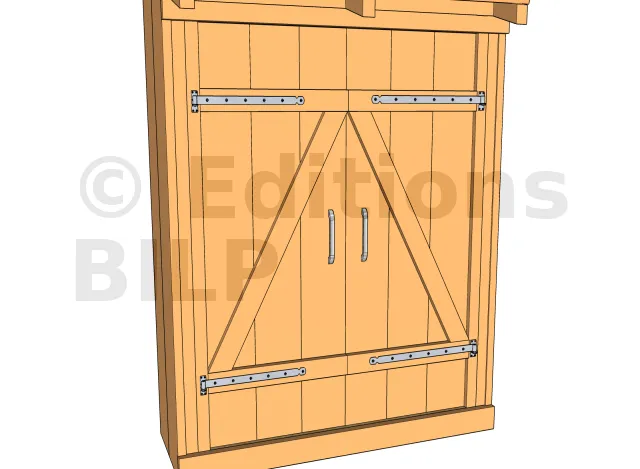

Porte

Dimension porte

Id. Désignation Section Longueur Qté
P1 Planche de porte 16.4x2.7 cm 138.6 cm 6
P2 Baguette pour porte 7x2.7 cm 49.2 cm 4
P3 Baguette pour porte 7x2.7 cm 97.7 cm 2


[...]

...Il y a une suite !
