Eléments constitutifs Nomenclature des matériaux

jeudi 28 février 2013 | 5

A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Voici un extrait gratuit du guide de construction :

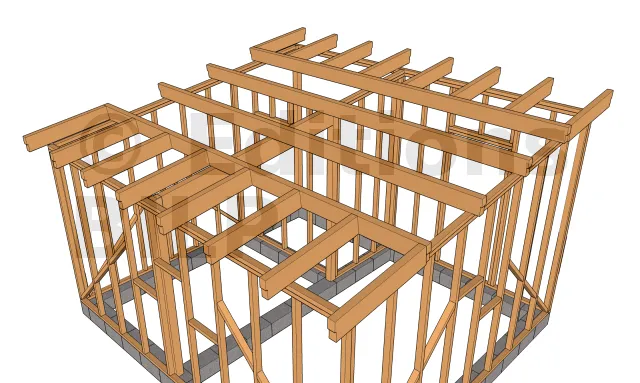

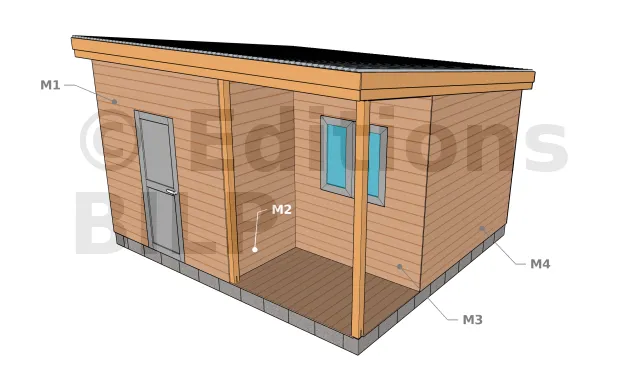

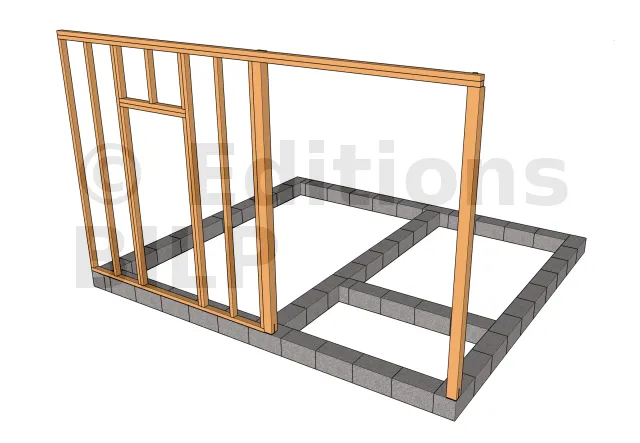

Composition globale de la structure

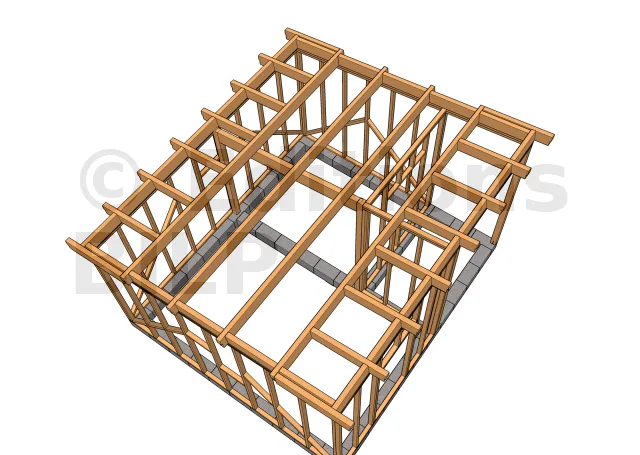

Eléments constitutifs 1

Eléments constitutifs 2

Les tableaux ci-dessous indiquent des longueurs de pièces. Ne découpez pas à longueur en début de chantier mais suivez le guide dans les pages suivantes. Prévoyez donc un peu plus long au moment de l’achat.

Plancher à la veranda

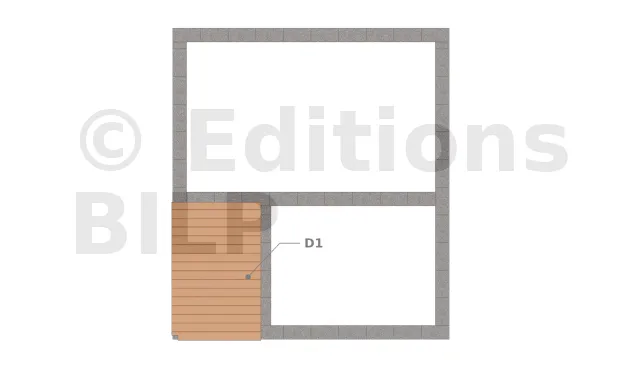

Dallage D1

Id.	Désignation	Section	Surface	Qté
D1	Plancher préau	-	-	4.32 m²

Nomenclature du mur M1

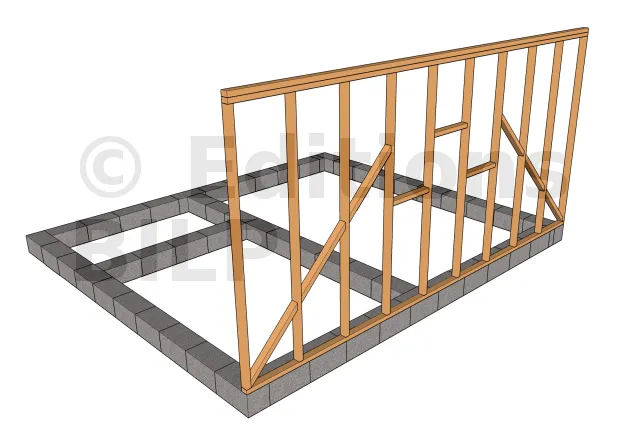

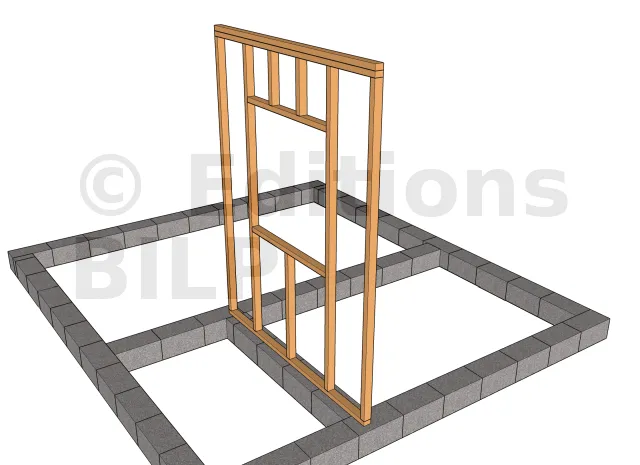

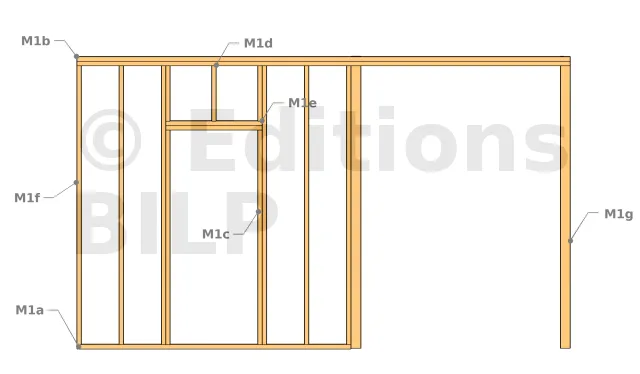

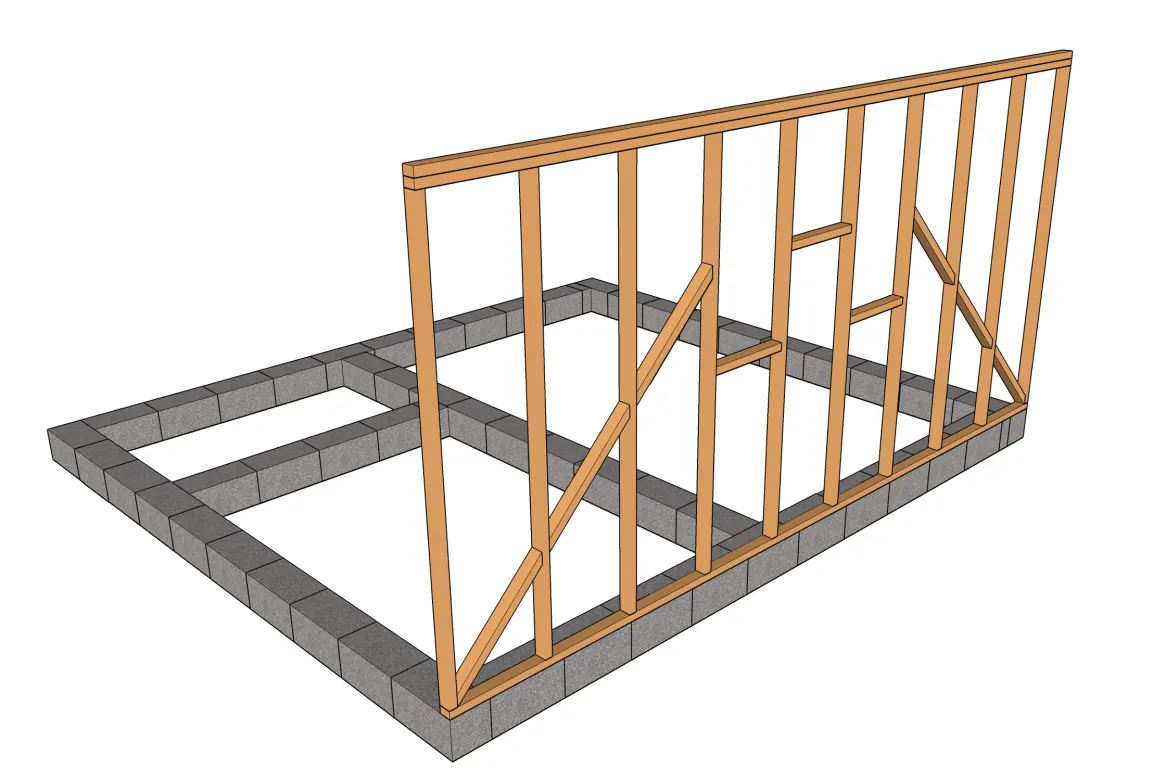

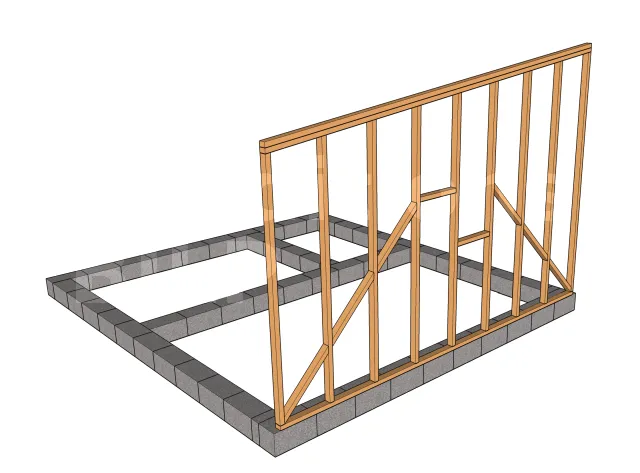

Vue ossature mur M1

Nomenclature ossature M1

Id.	Désignation	Section	Longueur	Qté
M1a	Lisse basse	6x4 cm	253 cm	1
M1b	Lisse haute	6x4 cm	453 cm	2
M1c	Poteau de reprise de la porte	6x4 cm	200 cm	2
M1d	Montant au dessus de la porte	6x4 cm	14.5 cm	3
M1e	Linteau de la porte	6x4 cm	88 cm	2
M1f	Montant	6x4 cm	218.5 cm	6
M1g	Poteau	9x9 cm	222.5 cm	2
-	Bardage	-	-	5.64 m²

Nomenclature du mur M2

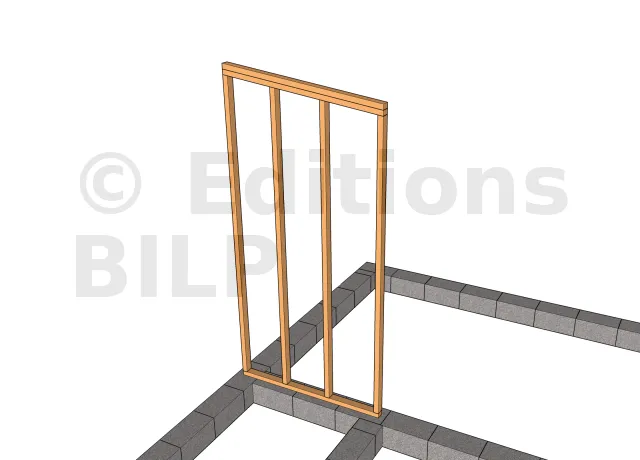

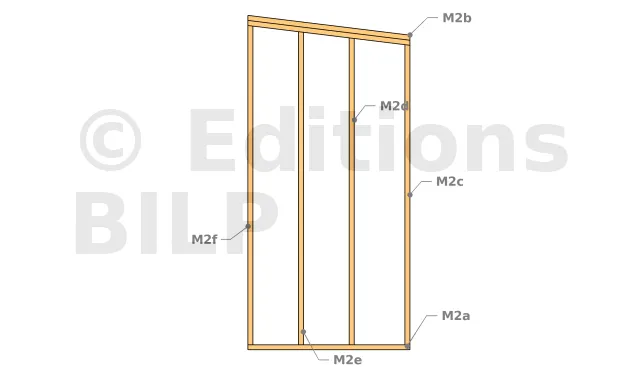

Vue ossature mur M2

Nomenclature ossature M2

Id.	Désignation	Section	Longueur	Qté
M2a	Lisse basse	6x4 cm	180 cm	1
M2b	Lisse Haute	6x4 cm	181 cm	2
M2c	Montant	6x4 cm	200 cm	1
M2d	Montant	6x4 cm	206.1 cm	1
M2e	Montant	6x4 cm	212.3 cm	1
M2f	Montant	6x4 cm	218.5 cm	1
-	Bardage	-	-	5.16 m²

Nomenclature du mur M3

Vue ossature mur M3

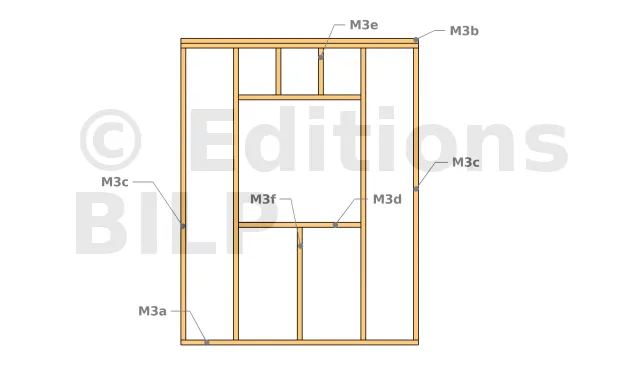

Nomenclature ossature M3

Id.	Désignation	Section	Longueur	Qté
M3a	Lisse basse	6x4 cm	194 cm	1
M3b	Lisse haute	6x4 cm	194 cm	2
M3c	Montant	6x4 cm	200 cm	4
M3d	Traverse supérieure et inférieure de la fenêtre	6x4 cm	100 cm	2
M3e	Montant dessus fenêtre	6x4 cm	-4 cm	2
M3f	Montant d’allège (dessous fenêtre)	6x4 cm	96 cm	1
-	Bardage	-	-	4.32 m²

Nomenclature du mur M4

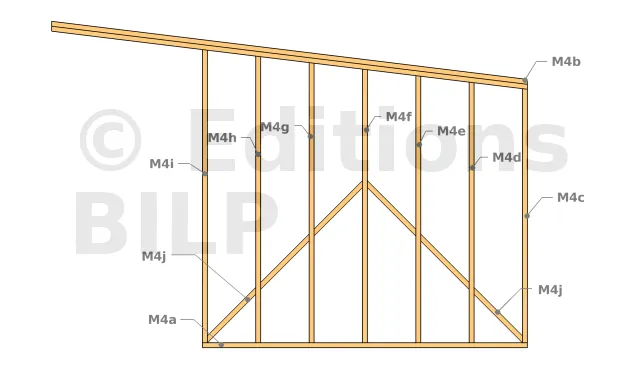

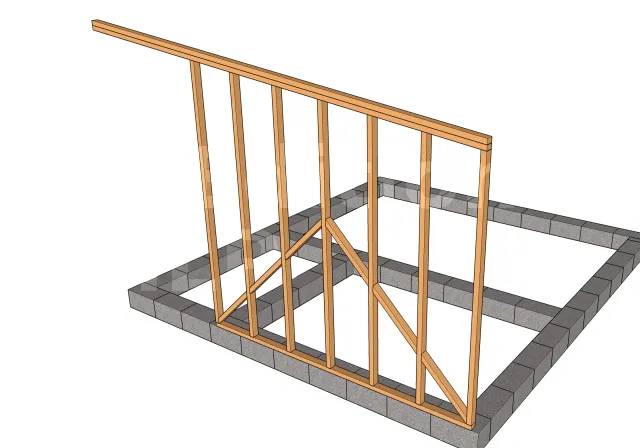

Vue ossature mur M4

Nomenclature ossature M4

Id.	Désignation	Section	Longueur	Qté
M4a	Lisse basse	6x4 cm	294 cm	1
M4b	Lisse haute	6x4 cm	482.5 cm	2
M4c	Montant	6x4 cm	169.1 cm	1
M4d	Montant	6x4 cm	174.3 cm	1
M4e	Montant	6x4 cm	179.4 cm	1
M4f	Montant	6x4 cm	184.6 cm	1
M4g	Montant	6x4 cm	189.7 cm	1
M4h	Montant	6x4 cm	194.9 cm	1
M4i	montant	6x4 cm	200 cm	1
M4j	Contreventement	6x4 cm	70.7 cm	6
-	Bardage	-	-	7.68 m²

Nomenclature du mur M5

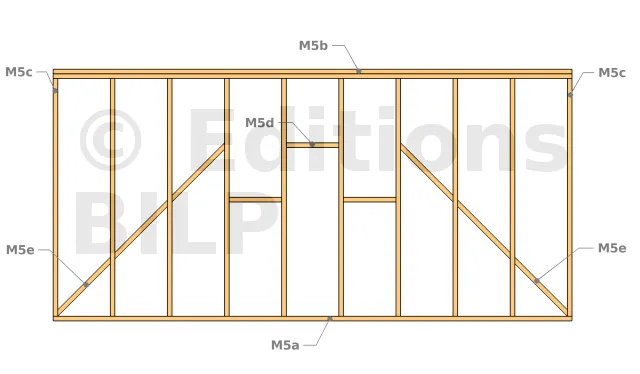

Vue ossature mur M5

Nomenclature ossature M5

Id.	Désignation	Section	Longueur	Qté
M5a	Lisse basse	6x4 cm	449.4 cm	1
M5b	Lisse Haute	6x4 cm	449.4 cm	2
M5c	Montant	6x4 cm	169.5 cm	10
M5d	Contreventement	6x4 cm	49.9 cm	6
M5e	Contreventement	6x4 cm	64.3 cm	3
-	Bardage	-	-	10.8 m²

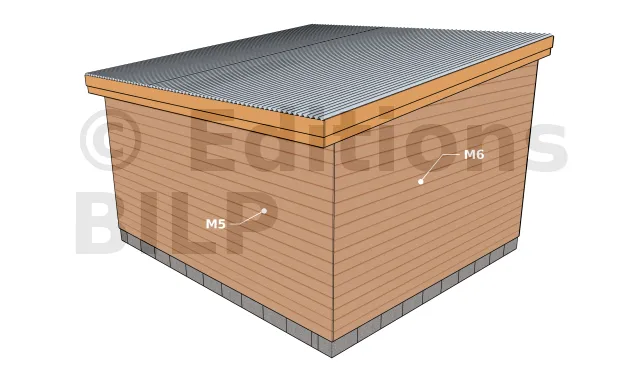

Nomenclature du mur M6

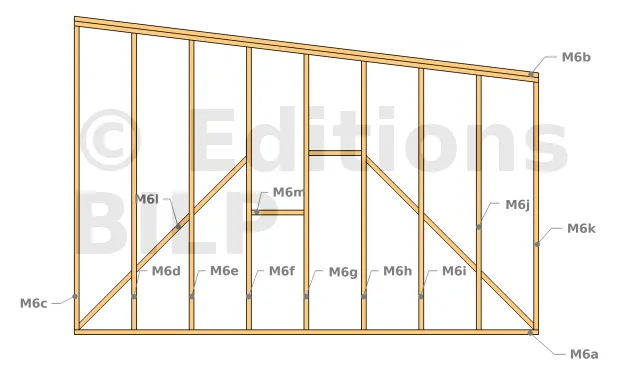

Vue ossature mur M6

Nomenclature ossature M6

Id.	Désignation	Section	Longueur	Qté

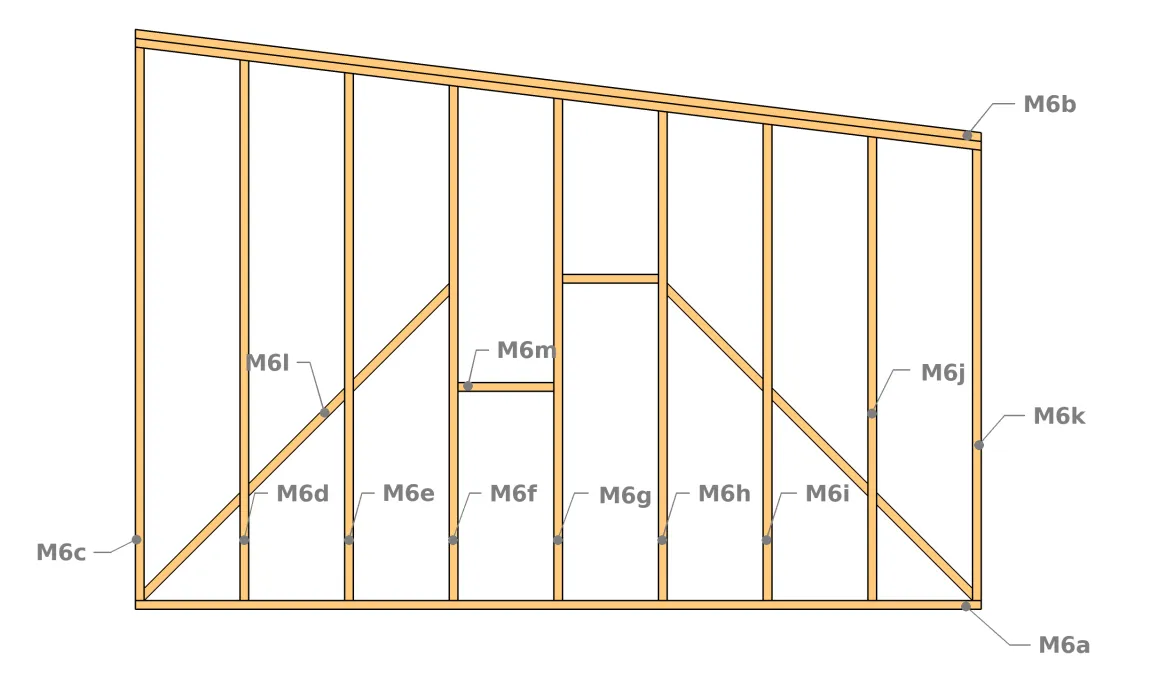

M6a	Lisse basse	6x4 cm	480 cm	1
M6b	Lisse haute	6x4 cm	482.5 cm	1
M6c	Montant	6x4 cm	218.5 cm	1
M6d	Montant	6x4 cm	212.3 cm	1
M6e	Montant	6x4 cm	206.1 cm	1
M6f	Montant	6x4 cm	200 cm	1
M6g	Montant	6x4 cm	193.8 cm	1
M6h	Montant	6x4 cm	187.6 cm	1
M6i	Montant	6x4 cm	181.4 cm	1
M6j	Montant	6x4 cm	175.3 cm	1
M6k	Montant	6x4 cm	169.1 cm	1
M6l	Contrevenement	6x4 cm	84.8 cm	1
M6m	Contreventement	6x4 cm	60 cm	1
-	Bardage	-	-	12.84 m²

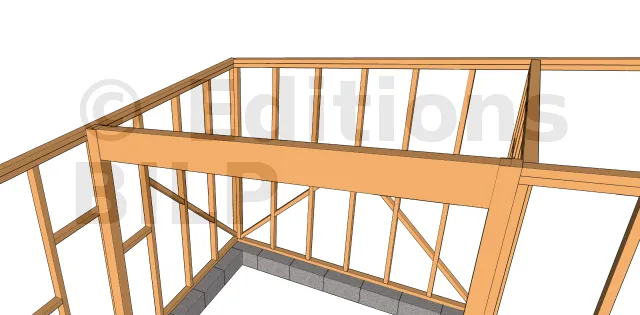

Nomenclature de la panne et poteaux

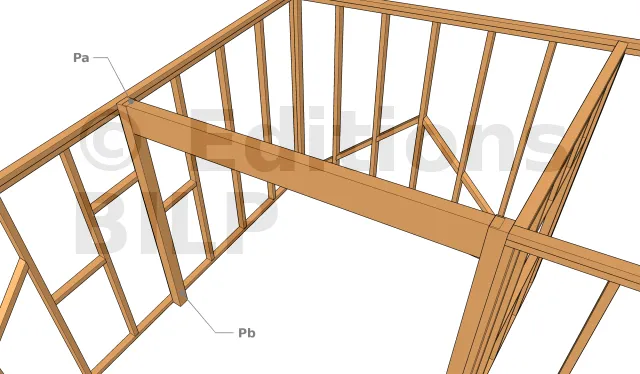

Vue panne

Nomenclature panne

Id.	Désignation	Section	Longueur	Qté
Pa	Panne	22.5x7.5 cm	301.6 cm	1
Pb1	Poteau	9x9 cm	181.5 cm	1
Pb2	Poteau	9x9 cm	212 cm	1

Nomenclature des chevrons et closoirs

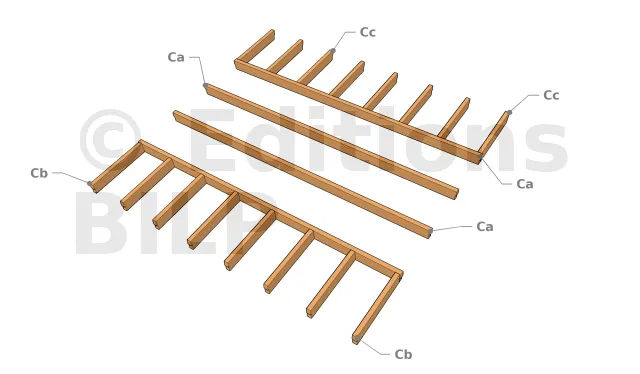

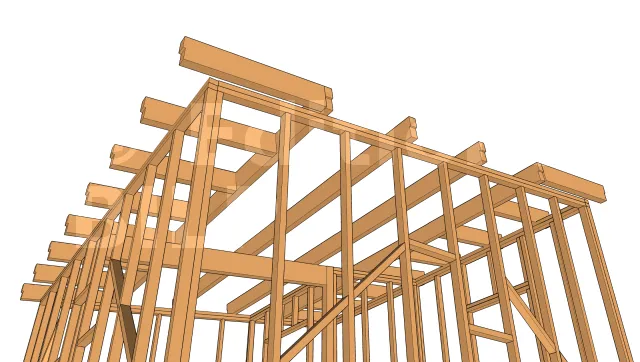

Vue chevron 1

Vue chevron 2

Nomenclature chevron

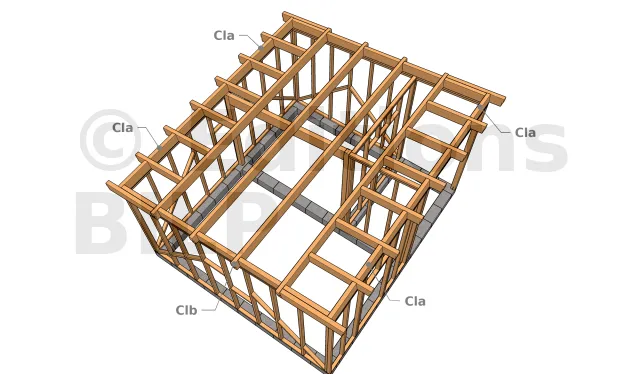

Vue closoirs
Nomenclature closoirs

Id.	Désignation	Section	Longueur	Qté
Ca	Chevrons	17.5x6.3 cm	467 cm	4
Cb	Chevrons	17.5x6.3 cm	116.5 cm	8
Cc	Chevrons	17.5x6.3 cm	116.5 cm	8
Cla	Closoirs	17.5x6.3 cm	59.3 cm	14
Clb	Closoirs	17.5x6.3 cm	88.9 cm	6

Volige

24.4 m²

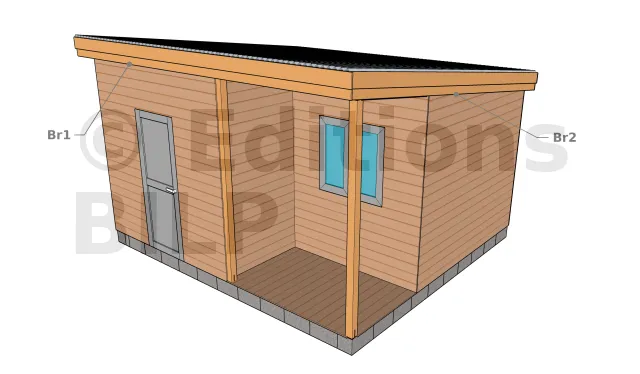

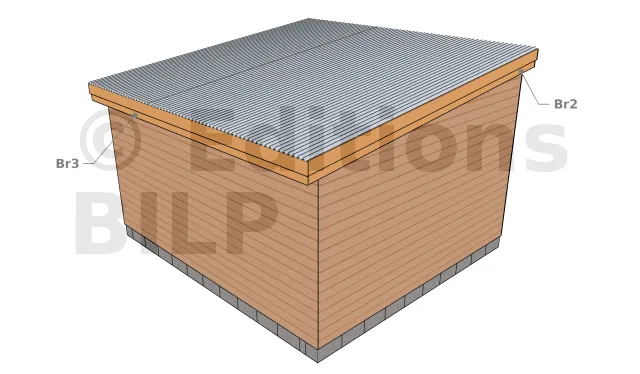

Nomenclature des bandes de rive

Eléments bandes de rive 1

Eléments bandes de rive 2

Id.	Désignation	Section	Longueur	Qté
Br1	Bandes de rive	15x2 cm	469 cm	2
Br2	Bandes de rive	15x2 cm	496.6 cm	4
Br3	Bandes de rive	15x2 cm	469 cm	2

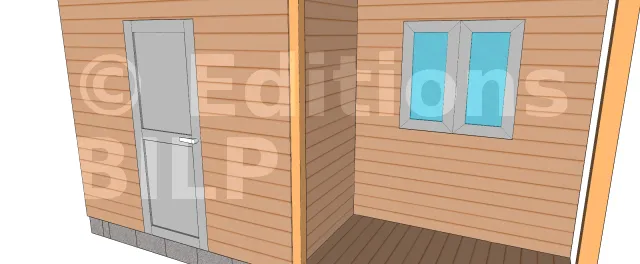

Porte et fenêtre

Id.	Désignation	Dimension	Qté
P	Porte	200 x 80 cm	1
Fe	Fenêtre	100 x 100 cm	1

[...]
