Montage des murs

Bruno, Langa, Manitra, Setra

Voici un extrait gratuit du guide de construction :

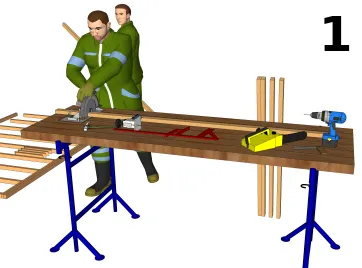

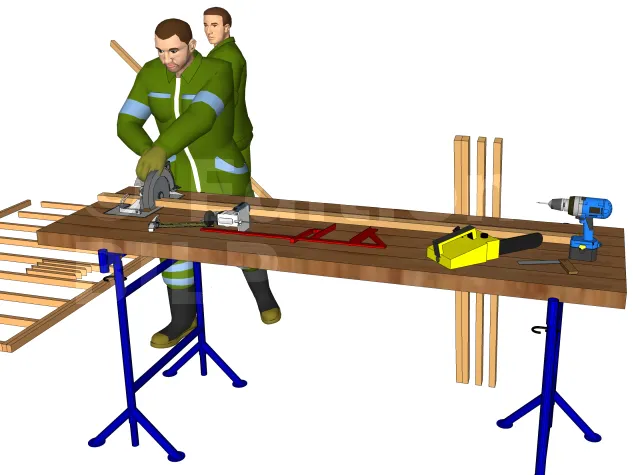

Découper les éléments

La construction de la cabane commence par la découpe des éléments nécessaires pour la réalisation des murs. Pour être précis dans les coupes, vous devriez vous munir des plans d’exécution. Concernant les montants des façades principales et de derrière, il faut être méthodique pour le tracé de la ligne de coupe. Poser côte à côte les montants puis mesurer la longueur utile, aidez-vous d’une équerre pour tracer la ligne et le tour est joué.
Maintenant pour les montants des façades latérales, découper d’abord à la longueur la plus grande et on découpera après les angles. Il faut noter ici que les longueurs utiles dans la nomenclature sont les longueurs maximales. Il est toutefois toujours nécessaire de vérifier ces longueurs au fur et à mesure de l’assemblage des ossatures, particulièrement pour les bras de contreventement.

Découper les éléments

Découper les éléments de l’ossature en suivant les dimensions sur les plans.

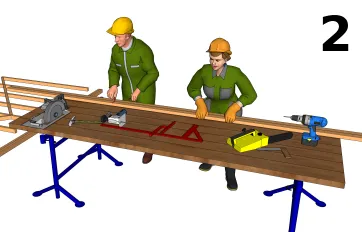

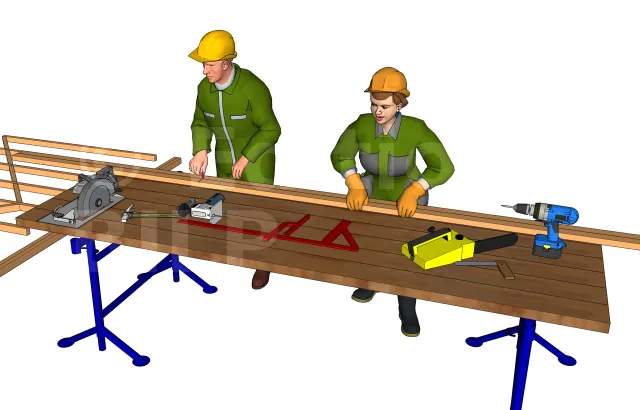

Créer des lignes de repère sur les lisses

Bien aligner les deux lisses (basse et haute), mesurer à l’aide d’un mètre, tracer ensuite les lignes de repère avec une équerre et un crayon. Cela facilitera la fixation des montants après.

Assembler les ossatures

Pour faciliter le montage des parois, opter par assemblage des éléments d’une façade un à un.

On va commencer par l’ossature de la façade principale et de la façade postérieure.

  • Utiliser la méthode des abscisses et des ordonnées pour l’emplacement des montants sur les lisses en supposant que "y" sera toujours égal à 0. Étaler la lisse sur une surface, prendre le mètre à ruban et mesurer la première distance. Cette dernière est l’intervalle entre le premier et le deuxième montant en y ajoutant l’épaisseur du montant de l’extrémité. Refaire les mêmes actions, mais en cumulant la dernière distance par celui de l’intervalle du deuxième et du troisième montant et ainsi de suite. Maintenant, poser les lisses côte à côte et à l’aide d’une équerre et d’un crayon, tracer les lignes en se référant aux repères précédents. Commencer par fixer les montants aux lisses basses avec des vis D6L100 et continuer avec les lisses hautes. Si vos lambourdes font plus de 40 mm d’épaisseur, il faut ajouter plus de longueurs aux vis.

Pour les façades latérales :

- La fixation des montants sera identique à ceux des façades principale et postérieure.

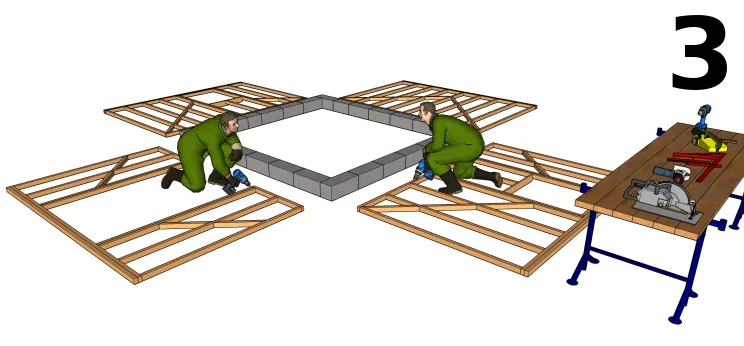

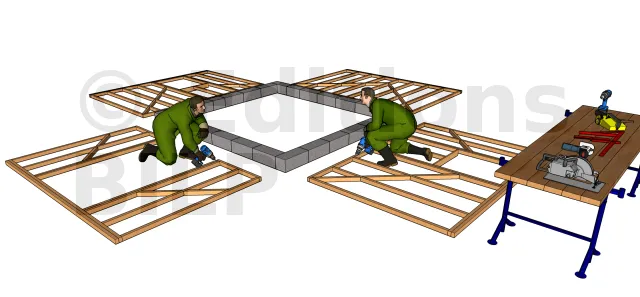

Assemblage des éléments constitutifs des murs

Assembler les éléments constitutifs des ossatures pour chaque façade.

A lire également : Assemblage des murs

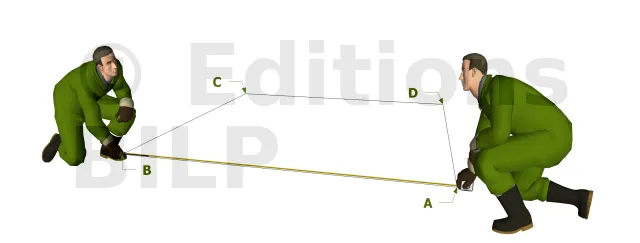

Repérer la surface au sol

Ici, l’objectif est de repérer la surface de l’abri au sol. Nous procéderons par la méthode 3-4-5 pour l’implantation de la cabane. Le point de départ A (extrémité droite de la façade principale) sera connu. En partant de ce point, rapporter la première longueur de la lisse (3,40 m) en traçant une ligne droite à l’aide d’un cordon jusqu’au point B (extrémité gauche de la façade principale). Prendre ensuite le troisième coin (point D, extrémité gauche de la façade postérieure) en mesurant la diagonale ou l’hypoténuse du premier triangle (4.67 m) et la longueur du segment [AD]=3.20 m. Le quatrième point C (extrémité droite de la façade postérieure) s’obtient facilement en mesurant 3.40 m du point D et 3,20 m du point B. Là, vous avez les 4 coins extérieurs des lisses.

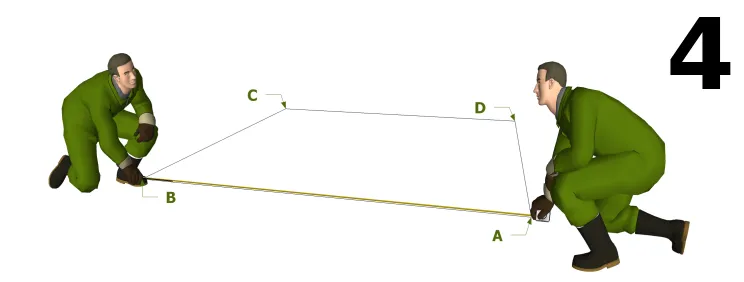

Repérer la surface au sol (fondation)

Repérer les coins et côtés de l’abri à l’aide d’un mètre et d’un fil.

A lire également :Repérage au sol

Monter les parois

  • Avant de poser les ossatures, appliquer une bande d’arase sur la fondation. Monter puis fixer les parois à l’aide des écrous et des tiges filetées contre les parpaings. Munir d’une équerre, d’un niveau à bulle et d’une main d’œuvre requis pour tenir le tout. Vérifier l’équerrage de la surface au sol après fixation des deux ossatures latérales. Les diagonales doivent être de même mesure. Pour cela, aidez-vous d’un décamètre.
  • Placer et fixer ensuite les ossatures de la façade principale et celle de la façade postérieure. Fixer les montants extérieurs de cette façade avec ceux des façades latérales.
  • Une fois les parois montées, continuer par la réalisation des murs pignons. Commencer par la pose de l’entrait (F5) sur la lisse haute. Poursuivre par la fixation du poinçon (F3), il faut s’assurer que ce dernier soit perpendiculaire à l’entrait. Maintenant, fixer l’arbalétrier (F1).

On va insérer les contrefiches entre l’arbalétrier et l’entrait avec un angle de 60° par rapport à ce dernier. Simuler d’abords avant la pose puis tracer et découper la longueur utile. Pour la compréhension des nomenclatures citées précédemment, consulter cet article Bestandteile

Après cela, vous pouvez commencer par installer les éléments du plancher, si c’est votre choix bien évidemment.

Montage des ossatures

Monter les murs et se munir d’un niveau à bulle pour la vérification et d’une main d’œuvre pour maintenir les ossatures.

Monter les murs pignons

Découper chaque élément des murs pignons et les fixer un à un. Commencer par l’entrait et le poinçon. Fixer ensuite l’arbalétrier et terminer la réalisation avec l’ajout des contrefiches.

Poser le bardage

Les bardages ne doivent être posés qu’après la pose des chevrons.
Selon le type de bardage que vous utilisez ; disposer et fixer-les de bas en haut et bien à l’horizontal (toujours utiliser un équerre). Aidez-vous d’un niveau et de vis électrozingués TF D4 L50. Fixer-les d’abord et découper les longueurs excédantes à l’aide d’une scie.
Pour la porte mesurer, découper et fixer les bardages à la bonne longueur. Pour les traversées des chevrons, repérer les zones de découpe sur place, découper et fixer ensuite.

Poser les bardages

Lors de la fixation des bardages, vérifier la planéité et l’horizontalité avec un niveau à bulle. Pour les parties difficiles, il est préférable de les mesurer d’abord, puis découper avant de les poser.
Concernant les bardages verticaux, il faut les fixer sur les éléments du pignon.

À lire également : Pose d’un bardage en bois

[...]
