Eléments constitutifs Nomenclature des matériaux

Bruno Caillard

A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Voici un extrait gratuit du guide de construction :

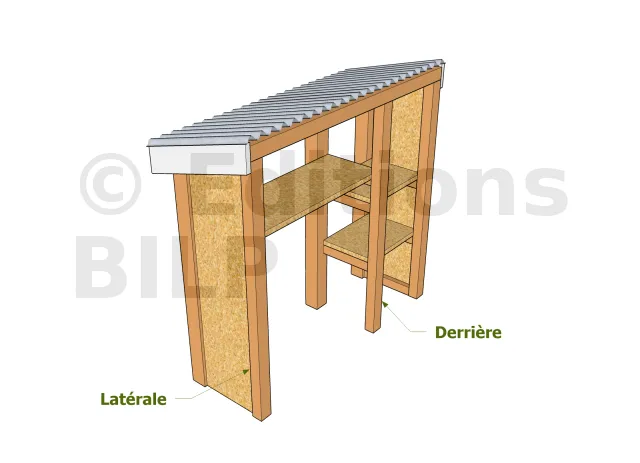

Composition globale de la structure

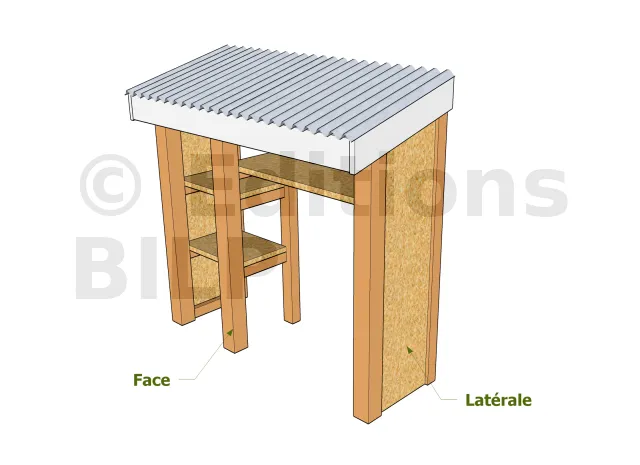

Eléments FACE et LATERAL
Eléments LATERAL et DERRIERE

Nomenclature du mur de FACE

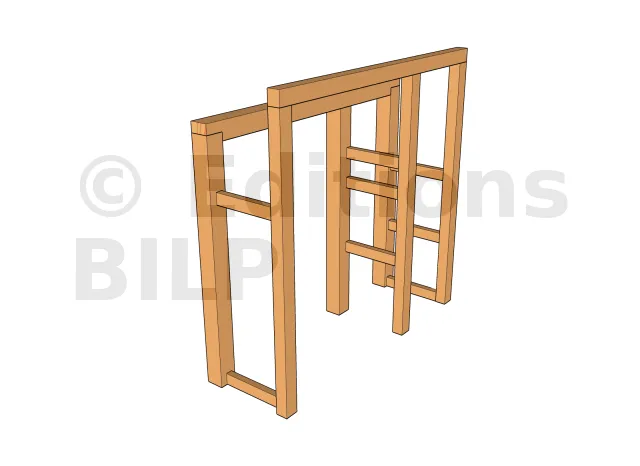

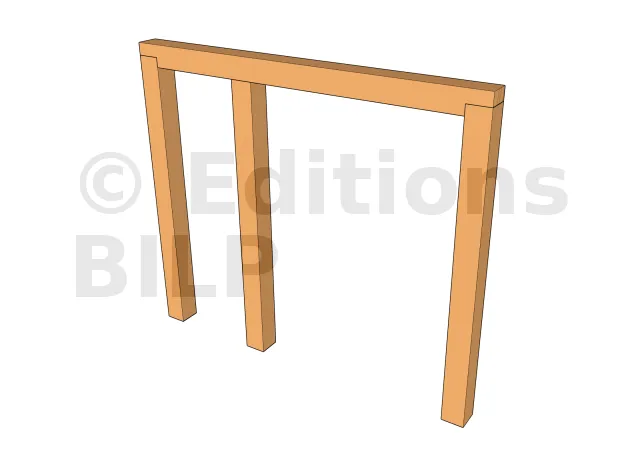

Ossatures de FACE

Dimensions ossatures de FACE
Id. Désignation Section Longueur Qté
M1a Montant 9x9 cm 123.1 cm 2
M1b Montant 9x9 cm 119.1 cm 1
M1c Lisse haute 9x9 cm 150 cm 1

Nomenclature des murs LATÉRAUX

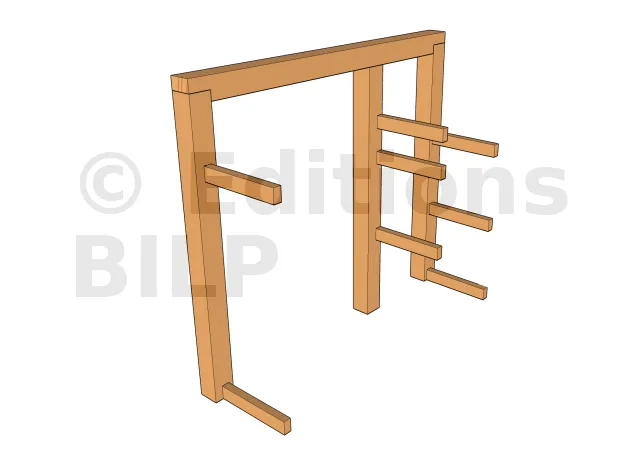

Ossatures LATERALES

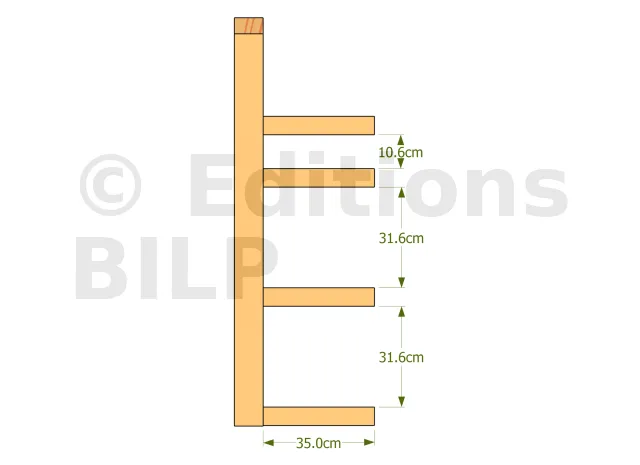

Dimensions ossatures LATERALES
Id. Désignation Section Longueur Qté
M2a Montant 5.8x3.3 cm 35 cm 8

Nomenclature du mur DERRIÈRE

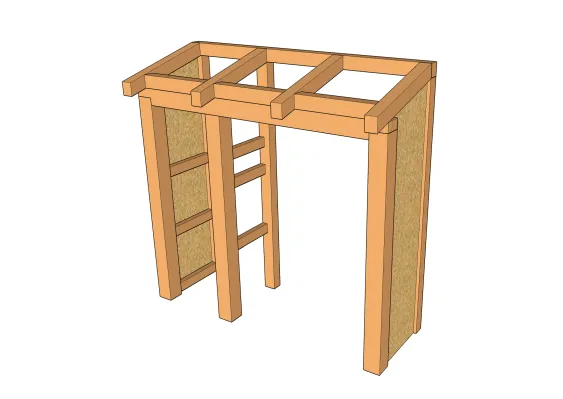

Ossatures de DERRIERE


Dimensions ossatures de DERRIERE

Id. Désignation Section Longueur Qté
M4a Montant 7x6 cm 140 cm 3
M4b Lisse haute 7x6 cm 150 cm 1

Nomenclature de la toiture : chevrons

Vue chevron 1
Vue chevron 2

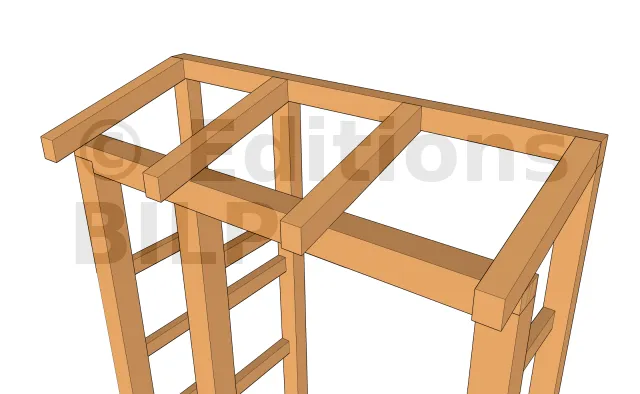

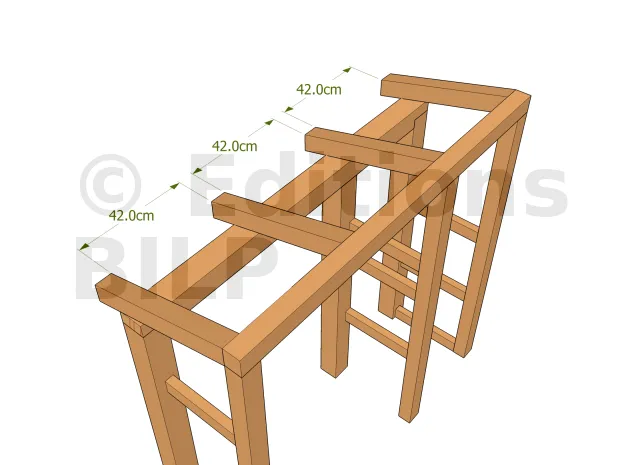

Répartition des chevrons

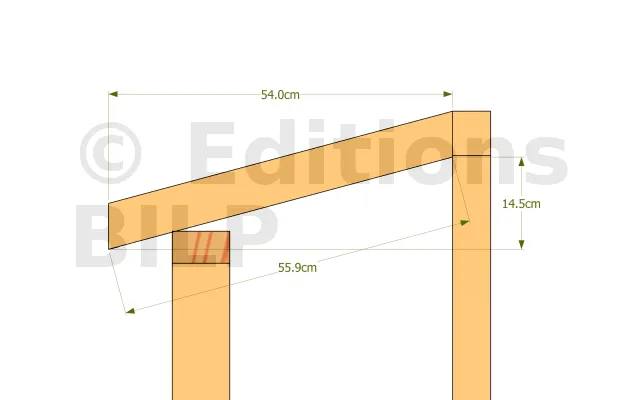

Dimensions chevrons
Id. Désignation Section Longueur Qté
Ch1 Chevron 7x6 cm 58.2 cm 4

Nomenclature de la toiture : closoirs

Vue closoirs

Dimensions closoirs

Id. Désignation Section Longueur Qté
CL1 Closoir 7x6 cm 42 cm 3

Nomenclature du bardage

Bardage vue 1
Bardage vue 2

Dimensions bardages

Id. Désignation Epaisseur Surface Qté
B1 OSB type extérieur milieu humide 18 mm 0.48 m² 2

Nomenclature des plateaux

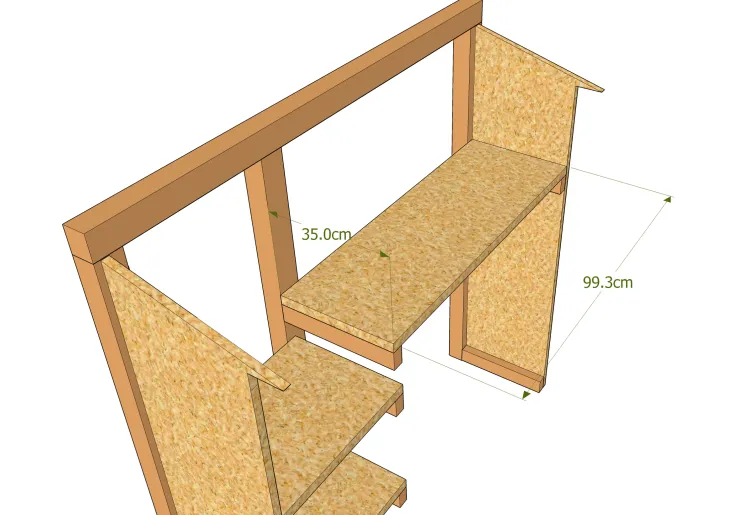

Plateau en OSB pour extérieur
Dimensions plateaux 1

Dimensions plateau 2
Id. Désignation Section Longueur Qté
P1 OSB type extérieur milieu humide 18 mm 0.16 m² 2
P2 OSB type extérieur milieu humide 18 mm 0.35 m² 1

Nomenclature des bandes de rive

Vue bandes de rive

Dimensions acrotères (vue 1)

Dimensions bandes de rive 2
Id. Désignation Section Longueur Qté
BR1 Bande de rive 13x2.7 cm 150 cm 1
BR2 Bande de rive 13x2.7 cm 69.4 cm 2

Nomenclature de la couverture en plaque polyester

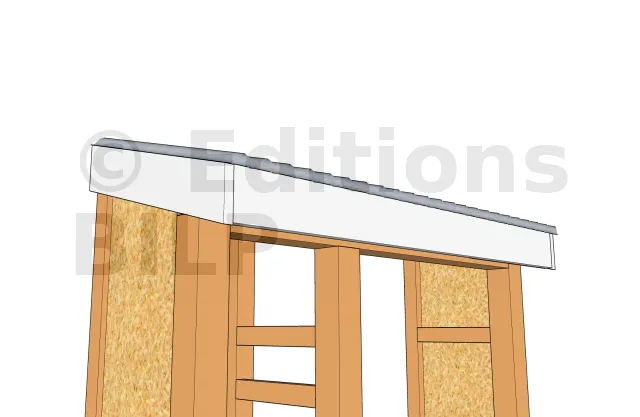

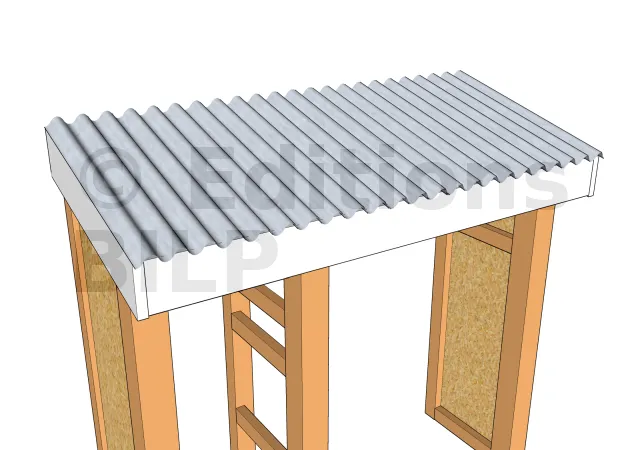

Revêtement en plaque polyester
Id. Désignation Dimension Longueur Qté
C Plaque de polyester ECO mirco onde 1 (200x92 cm) 1.21 m² 1


[...]
