A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Voici un extrait gratuit du guide de construction :

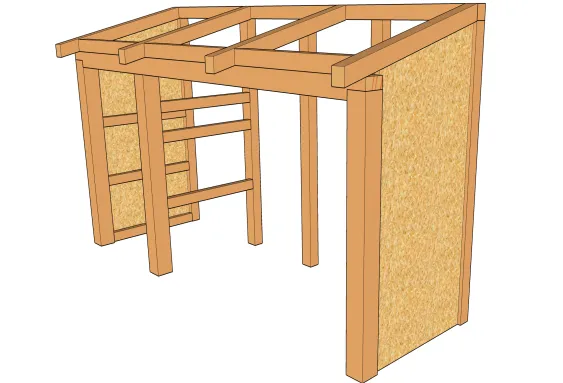

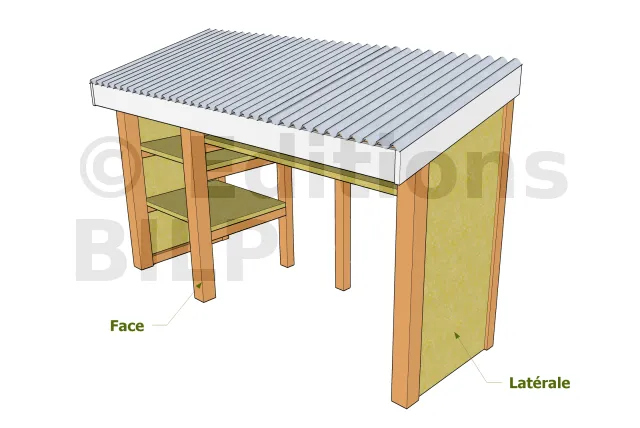

Composition globale de la structure

Murs FACE et LATERAL

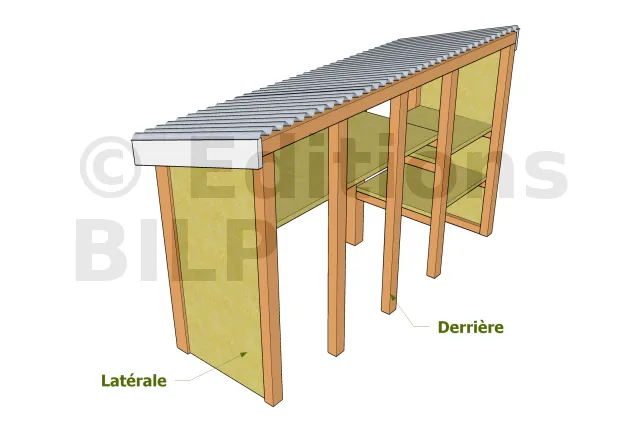

Murs LATERAL et DERRIERE

Nomenclature du mur de FACE

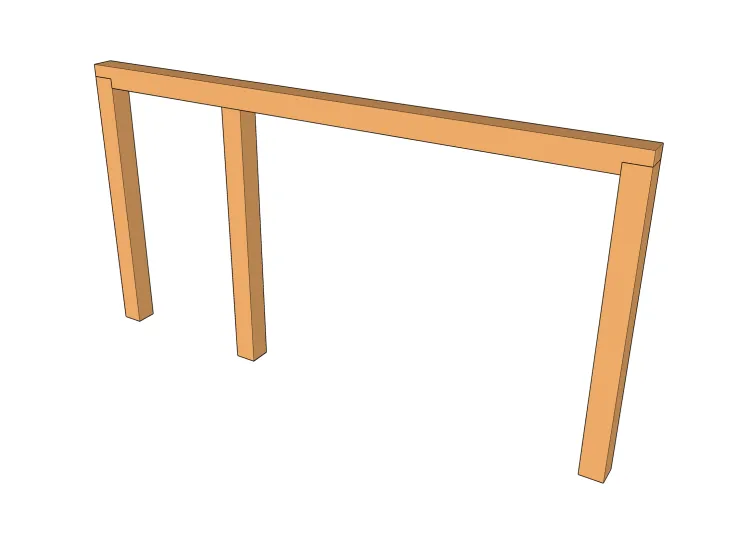

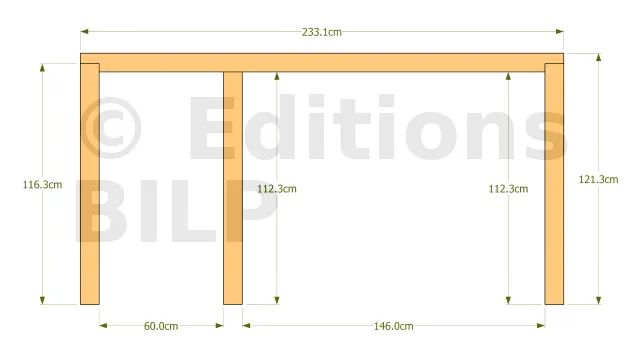

Ossatures mur de FACE

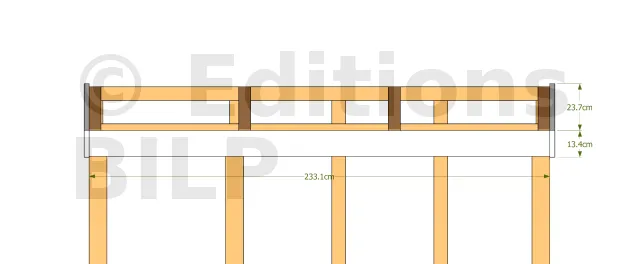

Dimensions ossatures mur FACE
Id. Désignation Section Longueur Qté
M1a Montant 9x9 cm 116.3 cm 2
M1b Montant 9x9 cm 112.3 cm 1
M1c Lisse haute 9x9 cm 233.1 cm 1

Nomenclature des murs LATÉRAUX

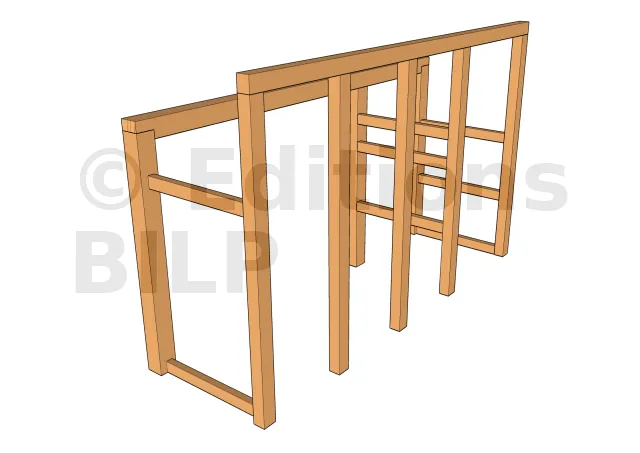

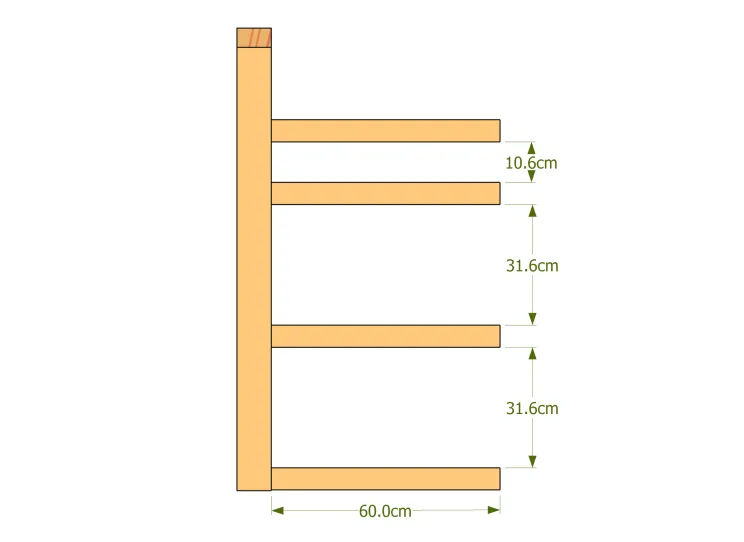

Ossatures LATERALES

Dimensions ossatures murs LATERAUX
Id. Désignation Section Longueur Qté

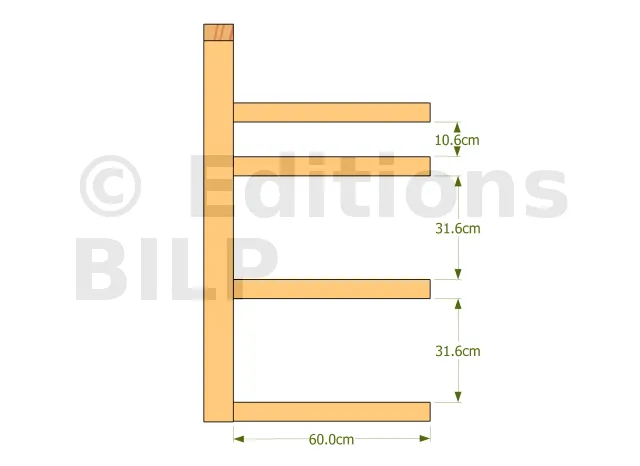

M2a Montant 5.8x3.3 cm 60 cm 8

Nomenclature du mur DERRIÈRE

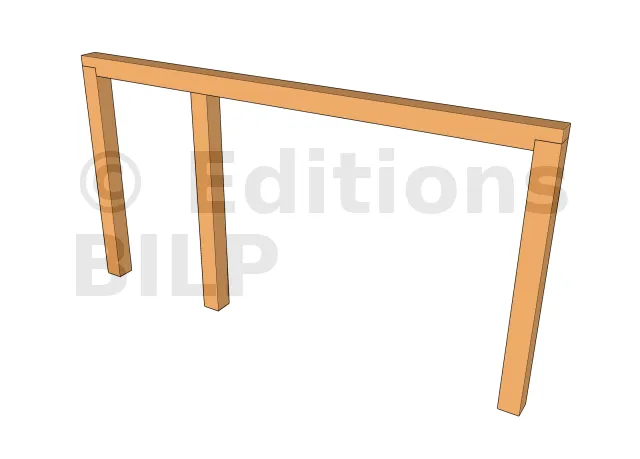

Ossatures mur de DERRIERE

Dimensions ossatures mur DERRIERE
Id. Désignation Section Longueur Qté
M4a Lisse basse 7x6 cm 140 cm 5
M4b Montant 7x6 cm 233.1 cm 5

Nomenclature de la toiture : chevrons

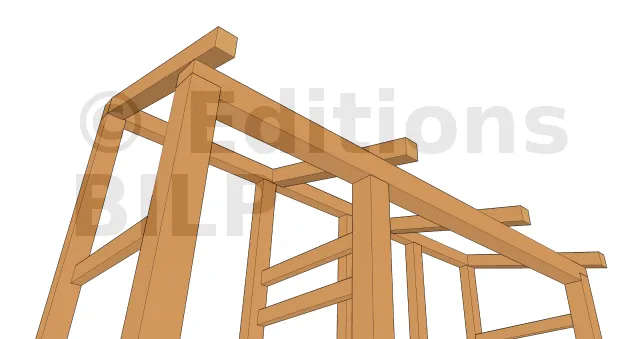

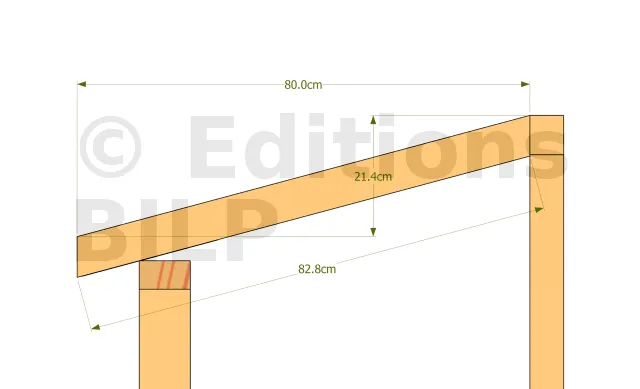

Vue chevron 2
Vue chevron 1

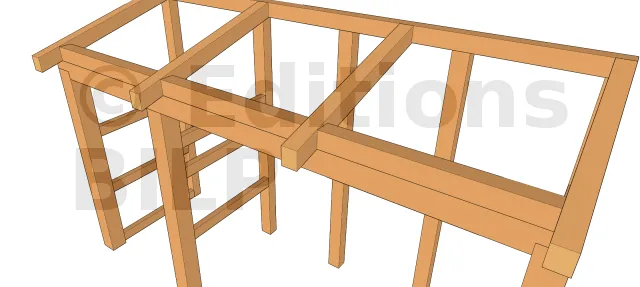

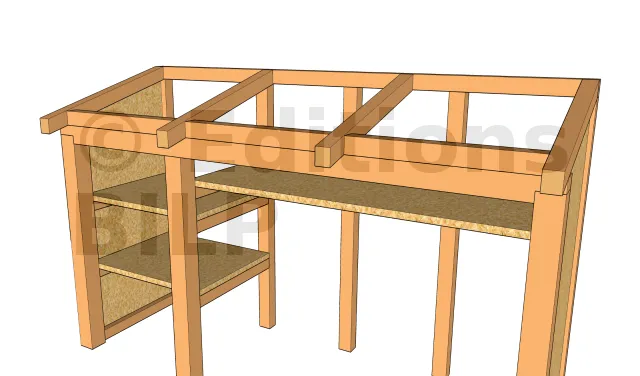

Répartition des chevrons
Dimensions chevrons
Id. Désignation Section Longueur Qté
Ch1 Chevron 7x6 cm 85 cm 4

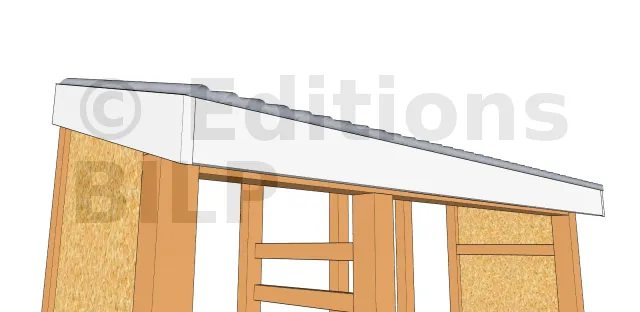

Nomenclature de la toiture : closoirs

Vue closoirs

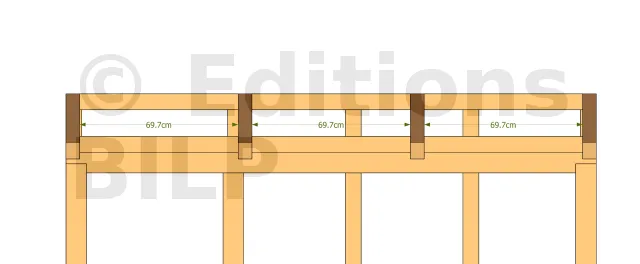

Dimensions closoirs
Id. Désignation Section Longueur Qté
CL1 Closoir 7x6 cm 69.7 cm 3

Nomenclature du bardage

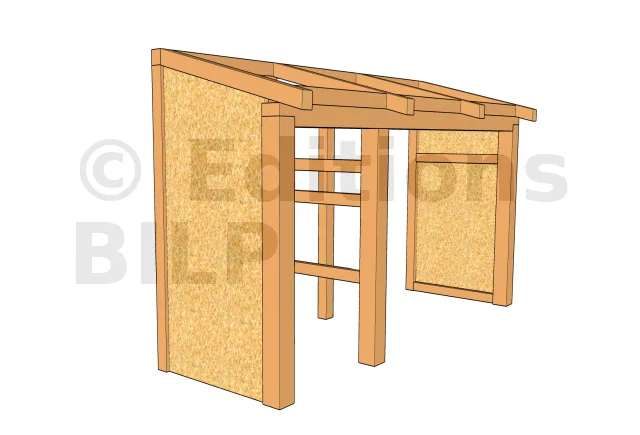

Bardage vue 2
Bardage vue 1

Dimensions bardages
Id. Désignation Épaisseur Surface Qté

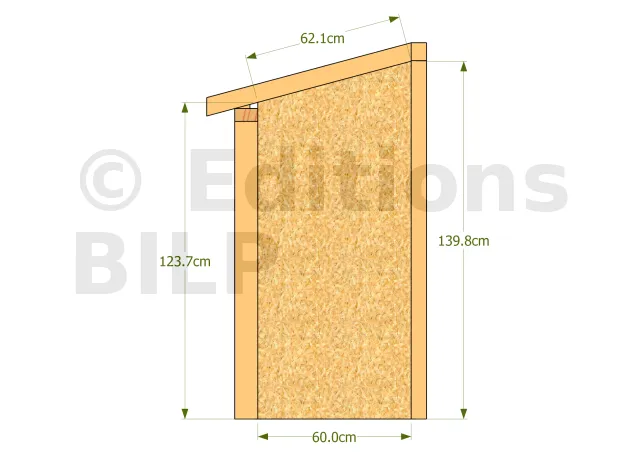

B1 OSB type extérieur milieu humide 18 mm 0.79 m² 2

Nomenclature des plateaux

Vue des plateaux
Dimensions plateau 1
Dimensions plateau 2
Id. Désignation Section Longueur Qté
P1 OSB type extérieur milieu humide 18 mm 0.446 m² 2
P2 OSB type extérieur milieu humide 18 mm 0.923 m² 1

Nomenclature des bandes de rive

Vue bandes de rive
Dimensions bandes de rive 1
Dimensions bandes de rive 2
Id. Désignation Section Longueur Qté
BR1 Bande de rive 13x2.7 cm 233.1 cm 1
BR2 Bande de rive 13x2.7 cm 96 cm 2

Nomenclature de la couverture en plaque polyester

Revêtement en plaque polyester
Id. Désignation Dimension Longueur Qté
C Plaque de polyester ECO mirco onde 2 (200x92 cm) 3.68 m² 1


[...]
