Pieds de poteau en U avec platine - Réf. PPUP70_10
-
RéférencePPUP70_10
-
Fabricationfrançaise
-
MarqueSIMPSON Strong-Tie
-
Largeur (D)100mm
-
Largeur (E)100mm
-
MatériauAcier S235JR suivant NF EN 10025. Finition galvanisation à chaud suivant NF EN ISO 1461.
-
Perçages platine haute10Ø5 - 2Ø13.5
-

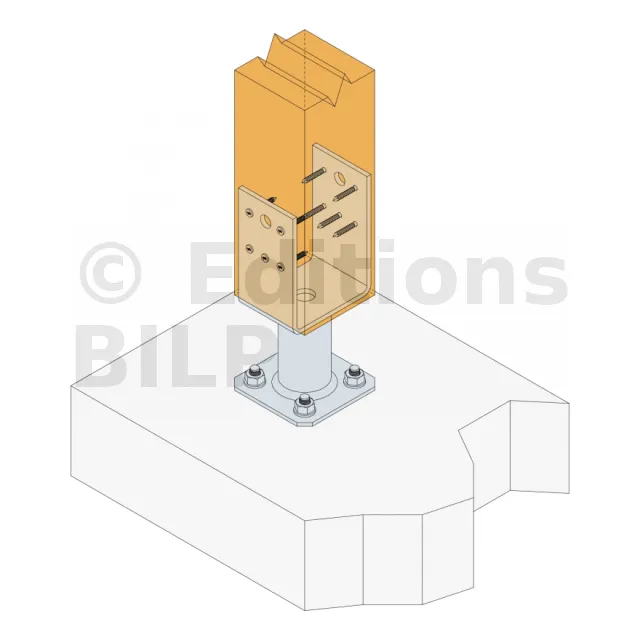

Connexion bois sur support rigideSur poteau : 10xCNA4.0x40 Sur béton : 4Ø10
-

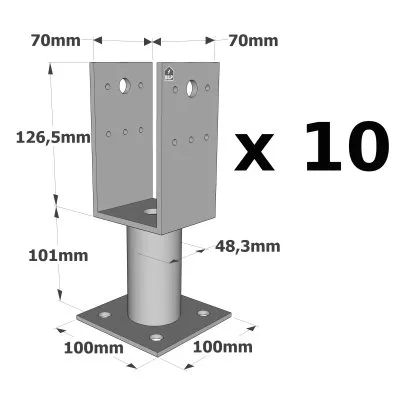

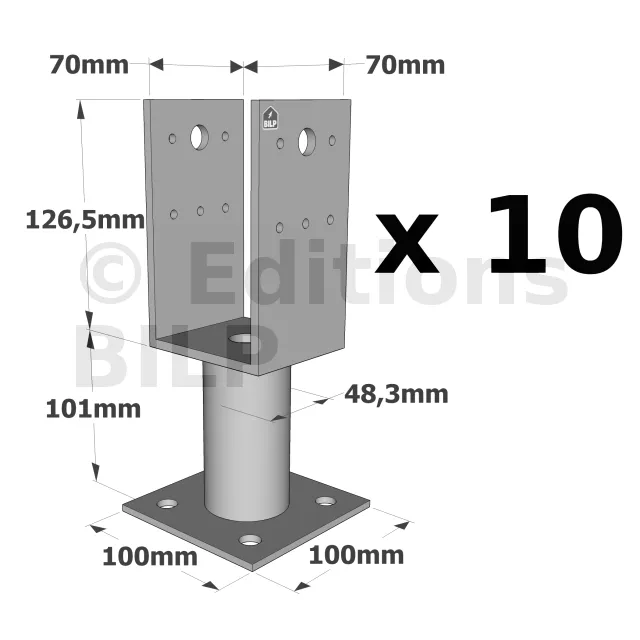

Hauteur (C)126.5mm
-
Épaisseur t15mm
-
Épaisseur t24mm
-
Profondeur (B)70mm
-
Hauteur (F)101mm
-
Diamètre (G)48.3mm
-
Charge maximale admissible en compression4.34 tonnes
Pieds de poteau en U avec platine

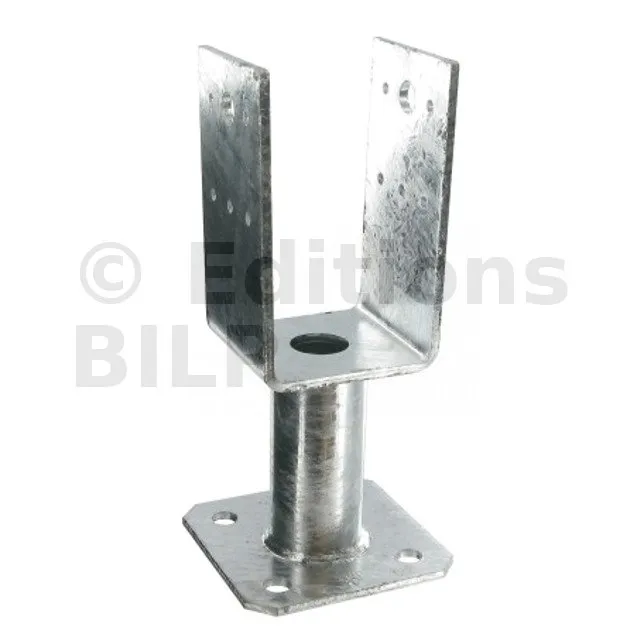

Ce pied de poteau en U avec platine permet de fixer un poteau sur une dalle béton tout en résistant à des efforts dans les 4 directions.
Caractéristiques :
Matière :
- Acier S235JR suivant NF EN 10025.
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur : 5 mm.
Avantages :
- Reprise de charge en soulèvement.
Applications
Support :
- Porteur : Bois massif, lamellé-collé, béton, acier.
- Porté : Bois massif, bois lamellé-collé.
Domaines d’utilisation :
- Auvent, pergola.
- Véranda.
- Terrasse.
- Garde corps..
Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | t1 | t2 | Ø5 | Ø13.5 | Ø12 | |
| PPUP70 | 70 | 70 | 126.5 | 100 | 100 | 101 | 48.3 | 5 | 4 | 10 | 2 | 4 |
| PPUP90 | 90 | 70 | 126.5 | 100 | 100 | 101 | 48.3 | 5 | 4 | 10 | 2 | 4 |
Valeurs caractéristiques
| Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||
| Sur poteau |
Sur béton |
R1.k | R2.k | R3.k | R4.k | |||||||
| Qté | Type | Qté | Type | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | |
| PPUP70 | 10 | CNA | 4 | Ø10 | 92.2 | - | 17.8 | - | 10.7 | - | 8,2/(kmod^0,5) | - |
| PPUP90 | 10 | CNA | 4 | Ø10 | - | min(121,5 ;102,8/kmod) | - | 21.9 | - | min(13,1 ;14,1/kmod) | - | 10,6/(kmod^0,5) |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur support rigide | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||||||||||
| Sur poteau | Sur béton | R1.k* | R2.k | R3.k* | R4.k* | |||||||
| Quantité | Type | Quantité | Type | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | |
| PPUP70 | 10 | CNA | 4 | Ø10 | 92.2 | - | 17.8 | - | 10.7 | - | 9.8 | - |
| PPUP90 | 10 | CNA | 4 | Ø10 | - | 121.5 | - | 21.9 | - | 13.1 | - | 12.6 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
