Pieds de poteau en U avec platine - Réf. PPUP70 Largeur (A)  : 70mm Conditionnement : 1 pièce

Pieds de poteau en U avec platine - Réf. PPUP70

EN STOCK
Expédition immédiate disponible pour 12 unité(s).
18€78
  HT  / Pied de poteau
(22.54 € TTC)
    • 70mm
    • 1 pièce
  • Autres choix

  • Référence
    PPUP70
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Largeur (D)
    100mm
  • Largeur (E)
    100mm
  • Matériau
    Acier S235JR suivant NF EN 10025. Finition galvanisation à chaud suivant NF EN ISO 1461.
  • Perçages platine haute
    10Ø5 - 2Ø13.5
  • Connexion bois sur support rigide
    Sur poteau : 10xCNA4.0x40 Sur béton : 4Ø10
  • Hauteur (C)
    126.5mm
  • Épaisseur t1
    5mm
  • Épaisseur t2
    4mm
  • Profondeur (B)
    70mm
  • Hauteur (F)
    101mm
  • Diamètre (G)
    48.3mm
  • Charge maximale admissible en compression
    4.34 tonnes

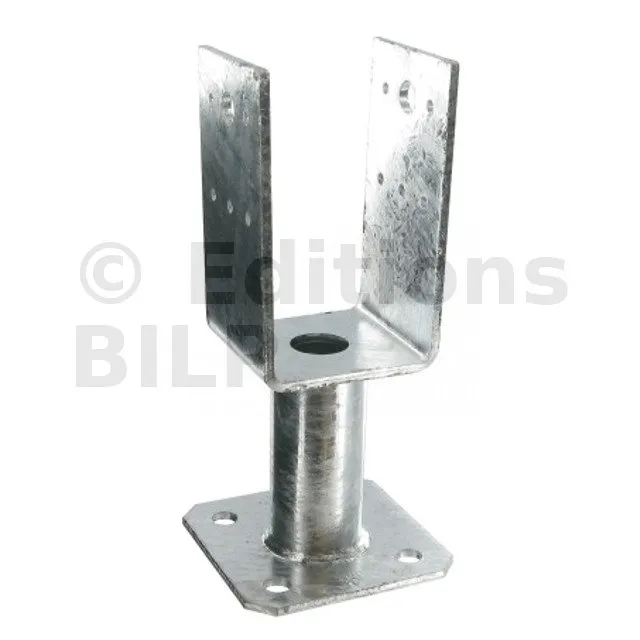

Pieds de poteau en U avec platine

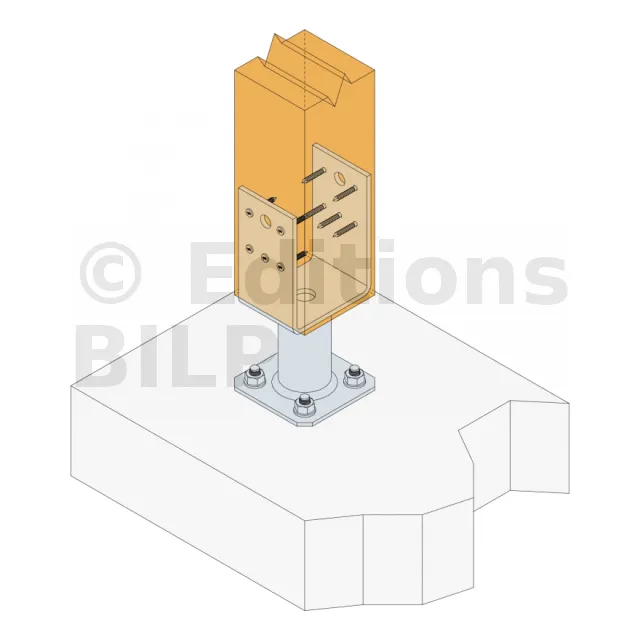

Ce pied de poteau en U avec platine permet de fixer un poteau sur une dalle béton tout en résistant à des efforts dans les 4 directions.

Caractéristiques :

Matière :

  • Acier S235JR suivant NF EN 10025.
  • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Épaisseur : 5 mm.

Avantages :

  • Reprise de charge en soulèvement.

Applications

Support :

  • Porteur : Bois massif, lamellé-collé, béton, acier.
  • Porté : Bois massif, bois lamellé-collé.

Domaines d’utilisation :

  • Auvent, pergola.
  • Véranda.
  • Terrasse.
  • Garde corps..

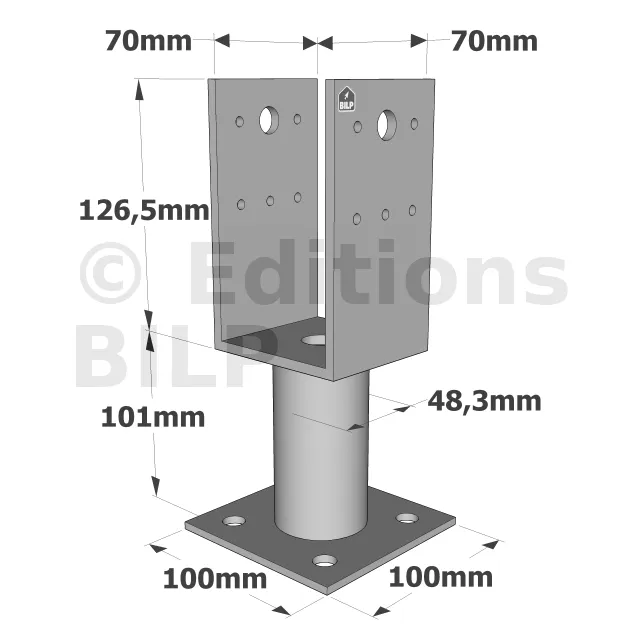

Dimensions
RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B C D E F G t1 t2 Ø5 Ø13.5 Ø12
PPUP70 70 70 126.5 100 100 101 48.3 5 4 10 2 4
PPUP90 90 70 126.5 100 100 101 48.3 5 4 10 2 4

Valeurs caractéristiques

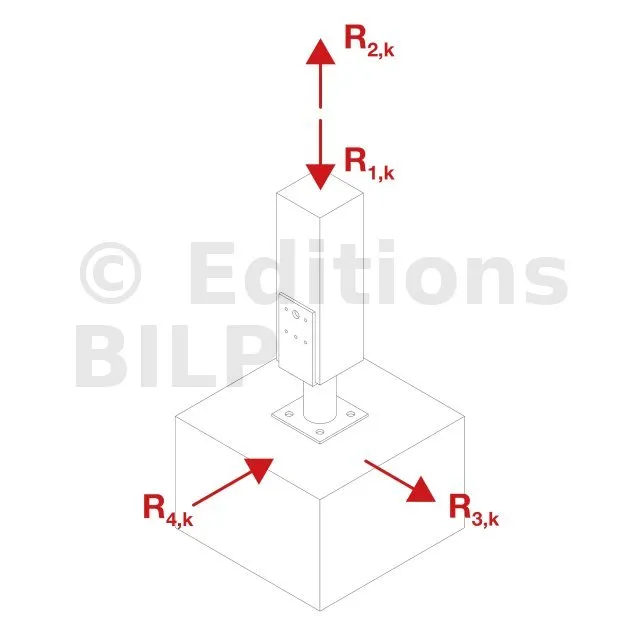

RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur
poteau		 Sur
béton		 R1.k R2.k R3.k R4.k
Qté Type Qté Type CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
PPUP70 10 CNA 4 Ø10 92.2 - 17.8 - 10.7 - 8,2/(kmod^0,5) -
PPUP90 10 CNA 4 Ø10 - min(121,5 ;102,8/kmod) - 21.9 - min(13,1 ;14,1/kmod) - 10,6/(kmod^0,5)

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées
RéférencesValeurs caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1.k* R2.k R3.k* R4.k*
Quantité Type Quantité Type CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
PPUP70 10 CNA 4 Ø10 92.2 - 17.8 - 10.7 - 9.8 -
PPUP90 10 CNA 4 Ø10 - 121.5 - 21.9 - 13.1 - 12.6

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
