Sabot à bretelles JHA
Le sabot à bretelles JHA est employé pour les solivages.
-
Référence
-
Epaisseur0.9mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346.
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)50mm
-
Hauteur (B)241mm
-
Hauteur (E)106mm
-
Perçages sur porteur Ø4 [mm]22
-
Perçages sur porté Ø6x4 Oblong [mm]4
-
Profondeur (F)52.1mm
Caractéristiques
- Déclarations de performance : FR-DoP-e06/0270
- Agréments techniques : ETA-06/0270
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346.
Avantages
- Permet des décalages de hauteur entre le porteur et le porté.
Applications
Support
- Porteur : bois massif, bois composite,
- Porté : bois massif, bois composite.
Domaines d’utilisation
- Fermes triangulées,
- Solives, ...
Données techniques
JHA270 - Dimensions

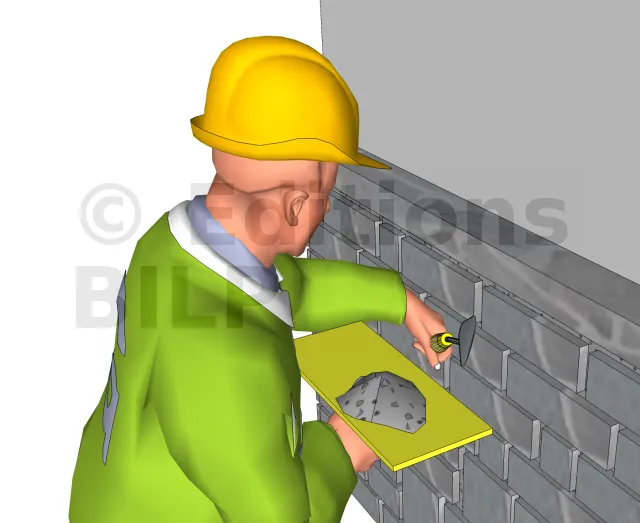

Mélanger le mortier avec les mêmes dosages et consistances que nous avons vue dans la troisième étape, mais au lieu de l’appliquer sur le mur, appliquez-le sur le dos de la pierre avec une truelle. Les couches de mortier à appliquer sont à peu prés égales à 1cm. Appuyer la pierre garnie de mortier contre le mur et maintenez-la pendant quelques secondes afin qu’elle adhère.
Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | t | Ø4 | Ø6x4 Oblong | |
JHA270/38 | 38 | 241 | 50 | 48.8 | 106 | 52.1 | 0.9 | 22 | 4 |
JHA270/75 | 75 | 242.5 | 50 | 48.8 | 107.5 | 52.1 | 0.9 | 22 | 4 |
JHA270 Valeurs caractéristiques - Bois sur bois - Fixation ailes repliées

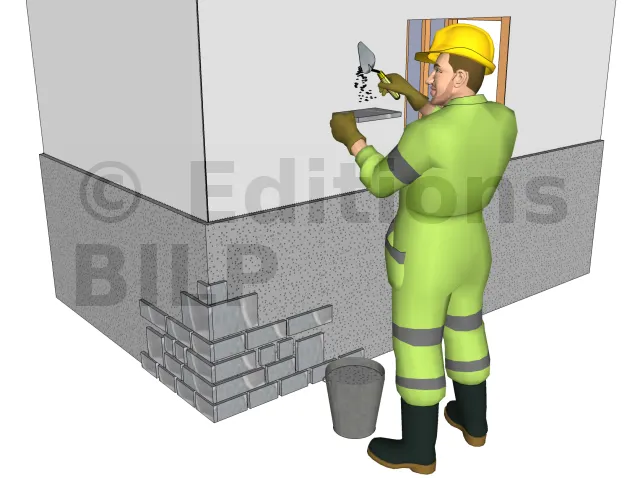

A l’aide d’une truelle, couvrir la surface du mur de la zone d’installation avec une couche de mortier d’une épaisseur d’environ 1-3 cm. Pour cela, préparer un mélange de deux sables avec un mortier de type N et assez d’eau jusqu’à ce que le mélange soit bien consistant. Après avoir appliqué le mélange avec la truelle sur le mur et 30 minutes de séchage, lissez et aplanissez la surface à l’aide d’une taloche.
Références | Porteur - Dimensions | Fixations | Valeurs caractéristiques - Bois C18 [kN] | Valeurs caractéristiques - Bois C24 [kN] | Valeurs caractéristiques - Bois SCL [kN] | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Hauteur | Porteur | Porté | R1,k | R2,k | R1,k | R2,k | R1,k | R2,k | |||
Min. | Max. | Face | Platine haute | Qté | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | |
Qté | Qté | ||||||||||
JHA270/38 | 125 | 200 | 8 | 4 | 4 | 10 | 2.2 | 11.4 | 2.4 | 13.2 | 2.8 |
JHA270/75 | 125 | 200 | 8 | 4 | 4 | 13.5 | 2.2 | 14.6 | 2.4 | 15.4 | 2.8 |
JHA270 Valeurs caractéristiques - Bois sur bois - Fixation ailes à plat
A l’aide d’une truelle, couvrir la surface du mur de la zone d’installation avec une couche de mortier d’une épaisseur d’environ 1-3 cm. Pour cela, préparer un mélange de deux sables avec un mortier de type N et assez d’eau jusqu’à ce que le mélange soit bien consistant. Après avoir appliqué le mélange avec la truelle sur le mur et 30 minutes de séchage, lissez et aplanissez la surface à l’aide d’une taloche.
Références | Porteur - Dimensions | Fixations | Valeurs caractéristiques - Bois C18 [kN] | Valeurs caractéristiques - Bois C24 [kN] | Valeurs caractéristiques - Bois SCL [kN] | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Hauteur | Porteur | Porté | R1,k | R2,k | R1,k | R2,k | R1,k | R2,k | |||
Min. | Max. | Face | Platine haute | Qté | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | |
Qté | Qté | ||||||||||
JHA270/38 | 200 | 250 | 20 | - | 4 | 8.1 | 2.2 | 9.7 | 2.4 | 13.2 | 2.8 |
JHA270/75 | 200 | 250 | 20 | - | 4 | 8.1 | 2.2 | 9.7 | 2.4 | 13.2 | 2.8 |
Installation
2 configurations possibles :
- Ailes à plat, montage traditionnel à l‘identique des sabots à ailes extérieures,
- Ailes pliées pour ajuster la hauteur du sabot par rapport à l‘élément porteur. Clouer les ailes rabattues.
