Sabot à bretelles AG703
Le sabot à bretelles AG703 offre la possibilité d‘être réglé en hauteur en rabattant les bretelles sur le porteur suivant le type de configuration souhaité.
-
Référence
-
Epaisseur1,5mm
-
FabricationFrançaise
-
MatériauAcier galvanizé S250GD + Z275 selon NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)48mm
-
Hauteur (B)139mm
-
Hauteur (E)307mm
-
Profondeur (F)49,2mm
-
Perçages sur porteur Ø4.518
-
Perçages sur porté Ø4.510
-
Largeur (D)25mm
Caractéristiques
Matière
- Acier galvanizé S250GD + Z275 selon NF EN 10346,
- Épaisseur : 1,5 mm.
Avantages
- Permet le décalage de la poutre portée par rapport à la porteuse.
Application
Support
- Porteur : bois massif, bois composite, bois lamellé-collé,
- Porté : poutres en I, bois massif, bois composite, ...
Domaines d’utilisation
- Fixation de chevrons,
- Solives,
- Chevêtres, ...
Données techniques
Dimensions

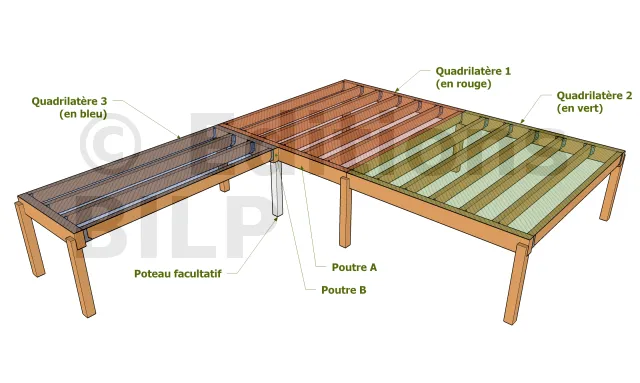

Les quadrilatères 1 & 2 sont identiques et reposent chacun sur quatre supports. Le quadrilatère 3 est plus petit. Si la poutre A est correctement dimensionnée, on peut faire l’économie du poteau en blanc.

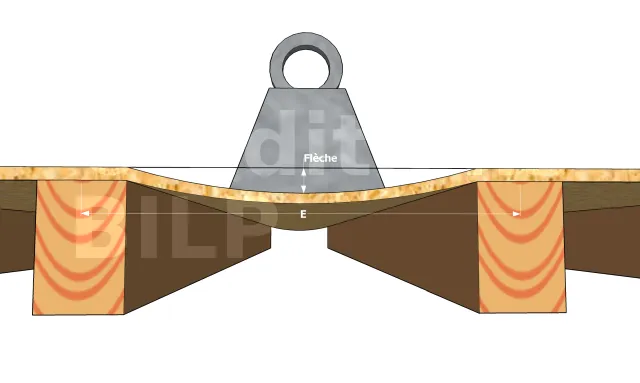

est la distance du revêtement ployant sous la charge, par rapport à l’horizontale (position du plancher sans charge).
| Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | Ø4.5 | Ø4.5 | |
| AG703/38 | 38 | 153 | 48 | 25 | 321 | 49.2 | 1.2 | 18 | 10 |
| AG703/66 | 66 | 139 | 48 | 25 | 307 | 49.2 | 1.2 | 18 | 10 |
| AG703/76 | 76 | 134 | 48 | 25 | 302 | 49.2 | 1.2 | 18 | 10 |
Valeurs caractéristiques - Bois sur Bois - Ailes à plat
- (1) Cale
- (2) Scie à main
| Références | Valeurs caractéristiques - Bois sur Bois - Ailes à plat | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C18 [kN] | Valeurs caractéristiques - Bois C24 [kN] | Valeurs caractéristiques - Bois SCL [kN] | |||||
| Porteur | Porté | R1.k | R2.k | R1.k | R2.k | R1.k | R2.k | |
| Qté | Qté | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | |
| AG703/38 | 16 | 4 | 9.8 | 2.8 | 11.1 | 2.8 | 12.9 | 3.1 |
| AG703/66 | 16 | 4 | 15.6 | 2.8 | 15.6 | 2.8 | 15.6 | 3.1 |
| AG703/76 | 16 | 4 | 15.6 | 2.8 | 15.6 | 2.8 | 15.6 | 3.1 |
Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus
- (1) Cale
- (2) Scie à main
| Références | Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C18 [kN] | Valeurs caractéristiques - Bois C24 [kN] | Valeurs caractéristiques - Bois SCL [kN] | ||||||
| Porteur | Porté | R1.k | R2.k | R1.k | R2.k | R1.k | R2.k | ||
| Platine haute | Face | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | ||
| Qté | Qté | Qté | |||||||
| AG703/38 | 4 | 2 | 4 | 7.8 | 2.6 | 8.4 | 2.8 | 9.5 | 3.1 |
| AG703/66 | 4 | 2 | 4 | 8 | 2.6 | 8.6 | 2.8 | 9.6 | 3.1 |
| AG703/76 | 4 | 2 | 4 | 8 | 2.6 | 8.5 | 2.8 | 9.6 | 3.1 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur le porté :
- Pointes annelées CNA Ø3,1x35.
Sur le porteur bois :
- Pointes annelées CNA Ø3,1x35.
Installation
2 configurations possibles :
- Ailes à plat, montage traditionnel à l’identique des sabots à ailes extérieures,
- Ailes pliées pour ajuster la hauteur du sabot par rapport à l’élément porteur. Clouer les ailes rabattues.
