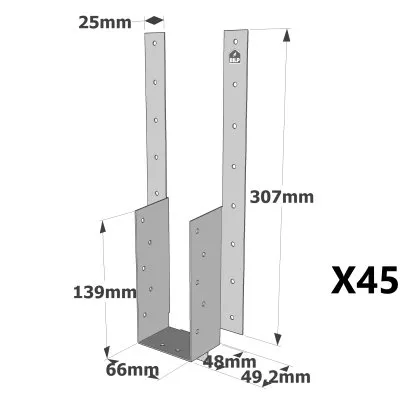

Sabot à bretelles AG703 - Réf. AG703/66_45

Caractéristiques

Matière

• Acier galvanizé S250GD + Z275 selon NF EN 10346,
• Épaisseur : 1,5 mm.

Données techniques

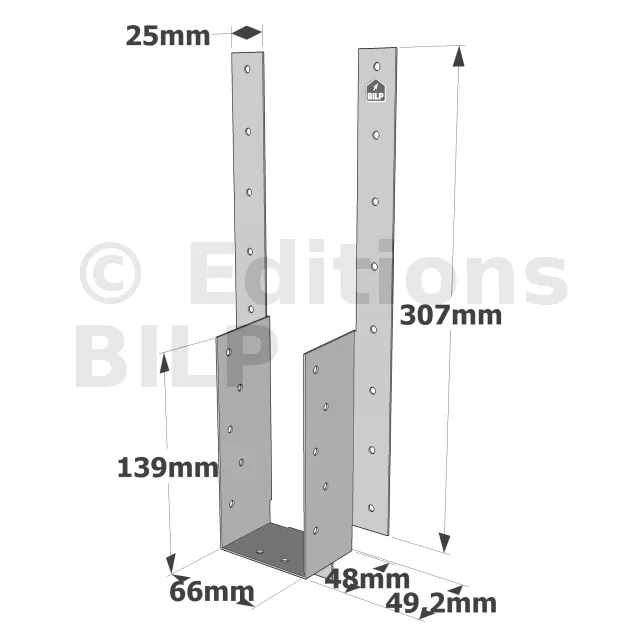

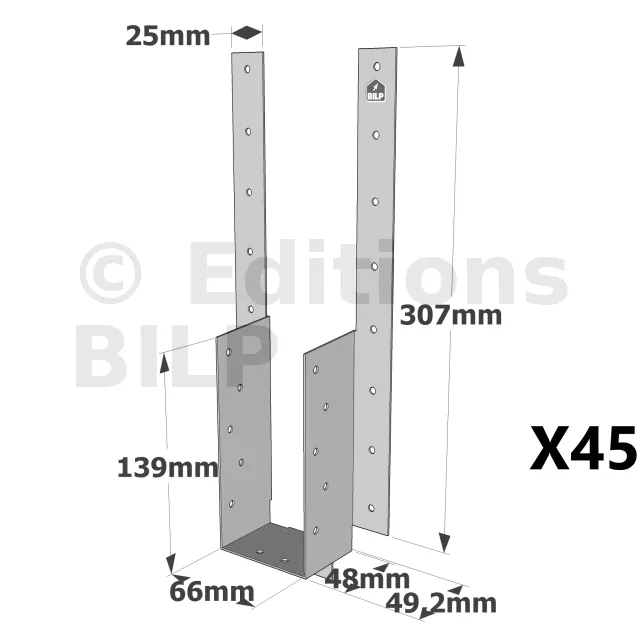

Dimensions

Reprise de quadrilatère

Les quadrilatères 1 & 2 sont identiques et reposent chacun sur quatre supports. Le quadrilatère 3 est plus petit. Si la poutre A est correctement dimensionnée, on peut faire l’économie du poteau en blanc.

La flèche du plancher

est la distance du revêtement ployant sous la charge, par rapport à l’horizontale (position du plancher sans charge).

Valeurs caractéristiques - Bois sur Bois - Ailes à plat

Vue générale du projet

• (1) Cale

• (2) Scie à main

Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus

Vue générale du projet

• (1) Cale

• (2) Scie à main

Avantages

Le sabot à bretelles AG703 est conçu pour permettre un décalage précis de la poutre portée par rapport à la poutre porteuse. Cette fonctionnalité est essentielle dans la construction de structures en bois où des variations de hauteur et des alignements spécifiques sont nécessaires. En facilitant ces ajustements, le sabot AG703 offre une flexibilité accrue lors de l’installation et contribue à la création de structures solides et bien alignées.

Application

Support

• Porteur : Ce sabot est idéal pour les poutres principales en bois massif, assurant une fixation robuste et durable. Il convient également aux matériaux composites, offrant une résistance élevée et une intégrité structurelle. Il assure la stabilité et la durabilité exceptionnelle des poutres en bois lamellé-collé.
• Porté : Le sabot AG703 offre une solution fiable pour fixer les poutres en I, couramment utilisées dans les structures modernes. Il est compatible avec les éléments portés en bois massif, garantissant une connexion solide et durable. Il convient également aux matériaux composites pour les éléments portés, assurant une performance optimale.

Domaines d’utilisation

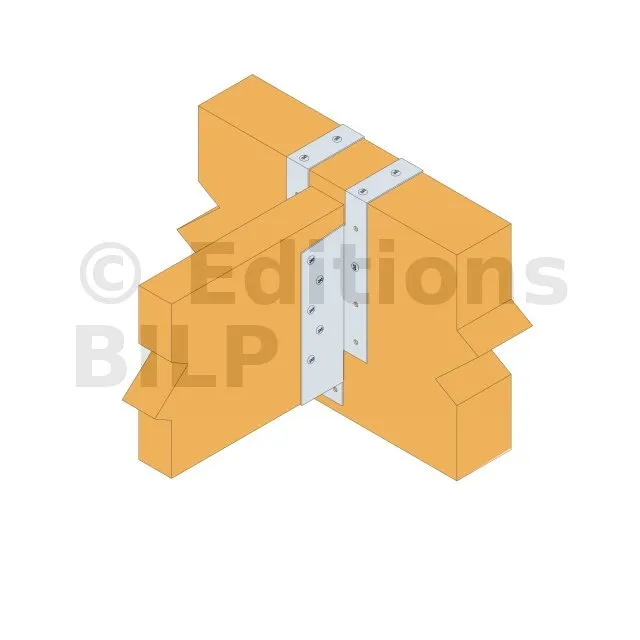

• Fixation de chevrons : Le sabot à bretelles AG703 est particulièrement adapté pour la fixation des chevrons dans les structures de toit. Il assure une connexion stable et sécurisée, capable de résister aux charges de vent et de neige. Grâce à sa conception robuste, il permet d’aligner correctement les chevrons, garantissant ainsi une charpente solide et bien construite.
• Solives : Pour les planchers et plafonds, ce sabot est une solution idéale pour fixer les solives aux poutres porteuses. Sa capacité à supporter des charges importantes et à maintenir une structure stable est essentielle pour ces applications. Que ce soit pour des projets résidentiels ou commerciaux, le sabot AG703 offre une fixation fiable et durable des solives.
• Chevêtres : Dans la construction de chevêtres, le sabot AG703 joue un rôle crucial en assurant une fixation solide et précise des poutres secondaires aux éléments porteurs. Cette application est particulièrement importante pour la création d’ouvertures dans les planchers, comme les trappes de visite ou les passages de conduits, où la stabilité et la sécurité sont primordiales.

SIMPSON Strong-Tie

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
